جزئیات محصول:
|
| نام: | غلتک تک ردیفه استوانه ای | نمایه حفره: | سوراخ استوانه ای |
|---|---|---|---|
| مشخصات: | کامل با حلقه بیرونی و داخلی | آب بندی: | بدون مهر |
| مواد بلبرینگ: | فولاد کروم 52100 یا معادل آن | مواد قفس: | قفس فولادی / پلاستیکی |
| اینچ - متریک: | سری متریک | قابل روانکاری مجدد: | آره |
| عنصر نورد: | غلتک استوانه ای | ترخیص داخلی: | C0-متوسط |
| برجسته: | غلتک دقیق NUP2305E,غلتک سوزنی با حلقه داخلی قابل جابجایی,غلتک سوزنی تک ردیفی با حلقه داخلی |
||

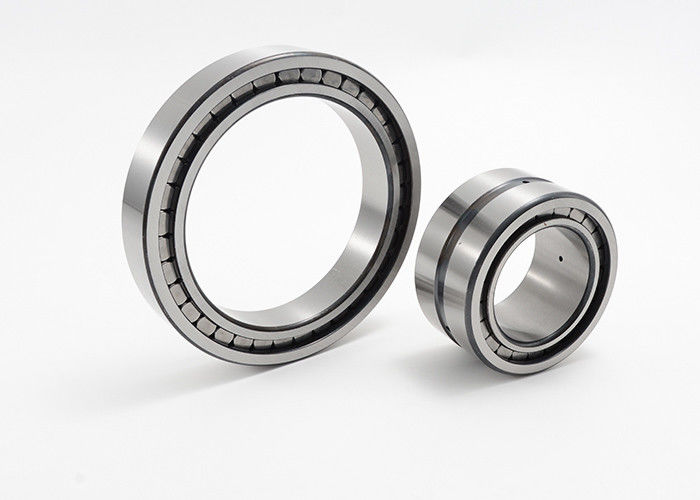

حلقه داخلی قابل جابجایی تک ردیفه غلتک استوانه ای دقیق NUP2305E
غلتک استوانه ای، تک ردیف، سوراخ مستقیم، حلقه داخلی قابل جابجایی، دو تکه، ظرفیت بالا، فاصله معمولی، متریک
سری NUP2300 رولربرینگ های استوانه ای تک ردیفی با قفس هستند.یاتاقان از یک حلقه داخلی و خارجی جامد با غلتک های استوانه ای در یک قفس تشکیل شده است.این قفس از تماس بین غلتک‌های سیلندر جلوگیری می‌کند، بنابراین این نوع بلبرینگ می‌تواند سرعت‌های بالاتری را نسبت به یاتاقان‌های غلتکی سیلندر کامل پشتیبانی کند.همچنین رولبرینگ های استوانه ای تک ردیفه با قفس بسیار صلب هستند و می توانند نیروهای شعاعی بالایی را متحمل شوند.از آنجایی که حلقه های داخلی و خارجی این بلبرینگ ها به راحتی جدا می شوند، نصب آنها بسیار آسان است.از کاربردهای رولبرینگ های استوانه ای تک ردیفی می توان به گیربکس، ماشین آلات کشاورزی، پمپ ها، کمپرسورها و موتورهای الکتریکی اشاره کرد.
NUP2305E یک یاتاقان استوانه ای تک ردیفی با طراحی NUP است.حلقه بیرونی دارای دو دنده سفت و سخت است، در حالی که حلقه داخلی دارای یک دنده سفت و یک دنده شل است.در نتیجه، این بلبرینگ می تواند نیروهای شعاعی و همچنین نیروهای محوری را در هر دو جهت بپذیرد.بلبرینگ های NUP به عنوان یاتاقان های مکان یابی استفاده می شوند.یاتاقان های مکان یابی شفت را به صورت محوری در هر دو جهت قرار می دهند.
ویژگی های اصلی:
ردیف تکجزئیات سری NUP حلقه داخلی قابل جابجایی بلبرینگ غلتکی:
| کد بلبرینگ | ابعاد | جرم | رتبه بندی بار پایه | محدود کردن سرعت | ||||||
| د | D | ب | rsmin | D1 | Fw، Ew | پویا | ایستا | |||
| Cr | کور | |||||||||
| میلی متر | کیلوگرم | KN | دور در دقیقه | |||||||
| NUP2304E | 20 | 52 | 21 | 1.1 | 42.4 | 27.5 | 0.224 | 41.5 | 39 | 14000 |
| NUP2305E | 25 | 62 | 24 | 1.1 | 50.7 | 34 | 0.363 | 57 | 56 | 12000 |
| NUP2306E | 30 | 72 | 27 | 1.1 | 58.9 | 40.5 | 0.551 | 73.5 | 75 | 10000 |
| NUP2307E | 35 | 80 | 31 | 1.5 | 66.3 | 46.2 | 0.751 | 91.5 | 98 | 9000 |
| NUP2308E | 40 | 90 | 33 | 1.5 | 75.6 | 52 | 0.999 | 112 | 120 | 7500 |
| NUP2309E | 45 | 100 | 36 | 1.5 | 83.5 | 58.5 | 1.36 | 137 | 153 | 6700 |
| NUP2310E | 50 | 110 | 40 | 2 | 91.2 | 65 | 1.82 | 163 | 186 | 6300 |
| NUP2311E | 55 | 120 | 43 | 2 | 101 | 70.5 | 2.31 | 200 | 228 | 5600 |
| NUP2312E | 60 | 130 | 46 | 2.1 | 110 | 77 | 2.88 | 224 | 260 | 5000 |
| NUP2313E | 65 | 140 | 48 | 2.1 | 119 | 82.5 | 3.45 | 245 | 285 | 4800 |
| NUP2314E | 70 | 150 | 51 | 2.1 | 127 | 89 | 4.18 | 275 | 325 | 4500 |
| NUP2315E | 75 | 160 | 55 | 2.1 | 136 | 95 | 5.14 | 325 | 390 | 4000 |
| NUP2316E | 80 | 170 | 58 | 2.1 | 144 | 101 | 6.11 | 355 | 425 | 3800 |
| NUP2317E | 85 | 180 | 60 | 3 | 153 | 108 | 6.99 | 365 | 450 | 3600 |
| NUP2318E | 90 | 190 | 64 | 3 | 162 | 113.5 | 8.35 | 430 | 530 | 3400 |
| NUP2319E | 95 | 200 | 67 | 3 | 170 | 121.5 | 455 | 585 | 3400 | |
| NUP2320E | 100 | 215 | 73 | 3 | 182 | 127.5 | 12.5 | 570 | 72 | 3200 |
| NUP2322E | 110 | 240 | 80 | 3 | 201 | 143 | 17.2 | 630 | 800 | 2800 |
| NUP2324E | 120 | 260 | 86 | 3 | 219 | 154 | 23.8 | 780 | 1020 | 4300 |
| NUP2326E | 130 | 280 | 93 | 4 | 236 | 167 | 29.7 | 915 | 1220 | 3800 |
| NUP2328E | 140 | 300 | 102 | 4 | 252 | 180 | 37.1 | 1020 | 1400 | 3600 |
| NUP2330E | 150 | 320 | 108 | 4 | 270 | 193 | 44.6 | 1160 | 1600 | 3200 |
