جزئیات محصول:
|
| نام: | مکان یابی بلبرینگ های غلتکی استوانه ای تک ردیفه | نوع بلبرینگ: | NUP را تایپ کنید |
|---|---|---|---|
| طراحی پایه: | مکان یابی بلبرینگ | تعداد ردیف های عنصر نورد: | طراحی تک ردیفی |
| مواد بلبرینگ: | فولاد بلبرینگ | مواد قفس: | فولاد یا پلاستیک PA66 یا برنج ماشینکاری شده |
| نوع مته: | استوانه ای | تعداد فلنج، حلقه بیرونی: | 2 |
| تعداد فلنج، حلقه داخلی: | 1 | فلنج شل: | یک حلقه داخلی فلنج شل |
| برجسته: | بلبرینگ مکان یابی استوانه ای,یاتاقان غلتکی تک ردیفه با سوراخ مستقیم,یاتاقان غلتکی تک ردیفه NUP209E |
||

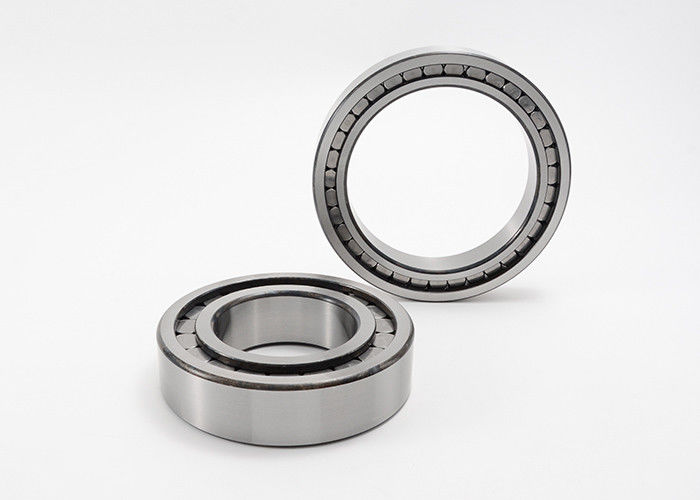

مکان یابی بلبرینگ استوانه ای غلتک تک ردیفی با سوراخ مستقیم NUP209E
غلتک تک ردیفه، با قفس، بلبرینگ محل، 2 دنده در حلقه بیرونی، 1 دنده در حلقه داخلی، دنده واشر داخلی، نوع طرح NUP
رولبرینگ‌های استوانه‌ای تک ردیفه برای تحمل بارهای شعاعی بالا در ترکیب با سرعت‌های بالا طراحی شده‌اند.بلبرینگ های طراحی NUP با داشتن دو فلنج یکپارچه در حلقه بیرونی و یک فلنج انتگرال و یک حلقه فلنج شل در حلقه داخلی، می توانند محور را در هر دو جهت قرار دهند.یکی از ویژگی های مهم طراحی قابل جدا شدن است که نصب را تسهیل می کند و امکان تعویض اجزای بلبرینگ را فراهم می کند.
رولبرینگ استوانه ای طرح NUP با حلقه داخلی قابل جابجایی برای کاربردهایی که بارهای شعاعی بالا را پشتیبانی می کنند مناسب است.این رولبرینگ دارای فاصله شعاعی CN (معمولی) برای کاربردها و شرایط عملیاتی با تلرانس شفت و محفظه معمولی است که در آن انبساط حرارتی عاملی نیست.این یک رولبرینگ تک ردیفه است که بارهای شعاعی بالا را با اصطکاک کم پشتیبانی می کند.یک حلقه داخلی قابل جابجایی در یاتاقان باز اجازه استفاده از روغن کاری را می دهد.این رولبرینگ در واحدهای متریک برای تطبیق متقاطع صنعت و سازگاری قطعات اندازه گیری می شود.
رولربرینگ‌های استوانه‌ای در کاربردهایی که بارهای شعاعی بالا وجود دارد، مانند تسمه‌های نقاله، موتورهای کششی، جعبه‌های محور ماشین راه‌آهن و پمپ‌های گل میدان نفتی و غیره استفاده می‌شوند.
مکان یابی بلبرینگ های غلتکی استوانه ای تک ردیفی با سوراخ مستقیم مشخصات طراحی NUP:
| کد بلبرینگ | ابعاد | جرم | رتبه بندی بار پایه | محدود کردن سرعت | ||||||
| د | دی | ب | rsmin | D1 | Fw، Ew | پویا | ایستا | |||
| Cr | کور | |||||||||
| میلی متر | کیلوگرم | KN | KN | دور در دقیقه | ||||||
| NUP203E | 17 | 40 | 12 | 0.6 | 32.4 | 35.1 | 0.073 | 17.6 | 14.6 | 18000 |
| NUP204E | 20 | 47 | 14 | 1 | 38.8 | 26.5 | 0.119 | 27.5 | 24.5 | 16000 |
| NUP205E | 25 | 52 | 15 | 1 | 43.8 | 31.5 | 0.145 | 29 | 27.5 | 15000 |
| NUP206E | 30 | 62 | 16 | 1 | 52.5 | 37.5 | 0.219 | 39 | 37.5 | 12000 |
| NUP207E | 35 | 72 | 17 | 1.1 | 60.7 | 44 | 0.317 | 50 | 50 | 10000 |
| NUP208E | 40 | 80 | 18 | 1.1 | 67.9 | 49.5 | 0.399 | 53 | 53 | 9000 |
| NUP209E | 45 | 85 | 19 | 1.1 | 73 | 54.5 | 0.457 | 61 | 63 | 8500 |
| NUP210E | 50 | 90 | 20 | 1.1 | 78 | 59.5 | 0.517 | 64 | 68 | 8000 |
| NUP211E | 55 | 100 | 21 | 1.5 | 86.3 | 66 | 0.693 | 83 | 95 | 7000 |
| NUP212E | 60 | 110 | 22 | 1.5 | 95.7 | 72 | 0.909 | 95 | 1.4 | 6300 |
| NUP213E | 65 | 120 | 23 | 1.5 | 104 | 78.5 | 1.09 | 108 | 120 | 6000 |
| NUP214E | 70 | 125 | 24 | 1.5 | 109 | 83.5 | 1.2 | 120 | 137 | 5300 |
| NUP215E | 75 | 130 | 25 | 1.5 | 114 | 88.5 | 1.33 | 132 | 156 | 5300 |
| NUP216E | 80 | 140 | 26 | 2 | 123 | 95.3 | 1.62 | 140 | 170 | 4800 |
| NUP217E | 85 | 150 | 28 | 2 | 131 | 100.5 | 2.08 | 163 | 193 | 4500 |
| NUP218E | 90 | 160 | 30 | 2 | 140 | 107 | 2.46 | 183 | 216 | 4300 |
| NUP219E | 95 | 170 | 32 | 2.1 | 149 | 112.5 | 2.99 | 220 | 265 | 3800 |
| NUP220E | 100 | 180 | 34 | 2.1 | 157 | 119 | 3.61 | 250 | 3.5 | 3800 |
| NUP221E | 105 | 190 | 36 | 2.1 | 164 | 125 | 4.26 | 260 | 320 | 5600 |
| NUP222E | 110 | 200 | 38 | 2.1 | 174 | 132.5 | 5.02 | 290 | 365 | 3400 |
| NUP224E | 120 | 215 | 40 | 2.1 | 188 | 143.5 | 6.02 | 335 | 415 | 3200 |
| NUP226E | 130 | 230 | 40 | 3 | 202 | 153.5 | 6.74 | 360 | 450 | 3000 |
| NUP228E | 140 | 250 | 42 | 3 | 217 | 169 | 9.61 | 390 | 510 | 4800 |
| NUP230E | 150 | 270 | 45 | 3 | 234 | 182 | 12.4 | 440 | 585 | 4500 |
| NUP232E | 160 | 290 | 48 | 3 | 250 | 195 | 15.1 | 500 | 670 | 4300 |
| NUP234E | 170 | 310 | 52 | 4 | 268 | 207 | 18.6 | 585 | 780 | 3600 |
| NUP236E | 180 | 320 | 52 | 4 | 279 | 217 | 17.7 | 610 | 830 | 3600 |
| NUP238E | 190 | 340 | 55 | 4 | 295 | 230 | 23.5 | 680 | 930 | 3200 |
| NUP240E | 200 | 360 | 58 | 4 | 312 | 243 | 31.4 | 750 | 1040 | 3000 |
| NUP244E | 220 | 400 | 65 | 4 | 344 | 268 | 39.3 | 950 | 1320 | 2800 |
| NUP248E | 240 | 440 | 72 | 4 | 365 | 295 | 51.7 | 1140 | 1600 | 2600 |
| NUP252E | 260 | 480 | 80 | 5 | 397 | 320 | 72 | 1340 | 1900 | 2400 |
