جزئیات محصول:
|
| نام: | غلتک تک ردیفه دقیق | طراحی پایه:: | بلبرینگ غیر مکان یابی |
|---|---|---|---|
| نوع مته: | سوراخ استوانه ای | تعداد ردیف های عنصر نورد: | 1 |
| فلنج ها: | (2) حلقه بیرونی، (0) حلقه داخلی | محدوده اندازه: | اندازه Fw از 3 میلی متر تا 60 میلی متر |
| قفس: | TVP2 (قفس پنجره جامد ساخته شده از PA66) | ترخیص داخلی شعاعی: | گروه N (CN) |
| محدوده دمای عملیاتی: | -30 تا 120 درجه سانتی گراد | ||
| برجسته: | بلبرینگ سوزنی دقیق ترخیص معمولی,یاتاقان غیر مکان یابی در قفس,بلبرینگ غیر مکان یابی NU2312E TVP2 |
||

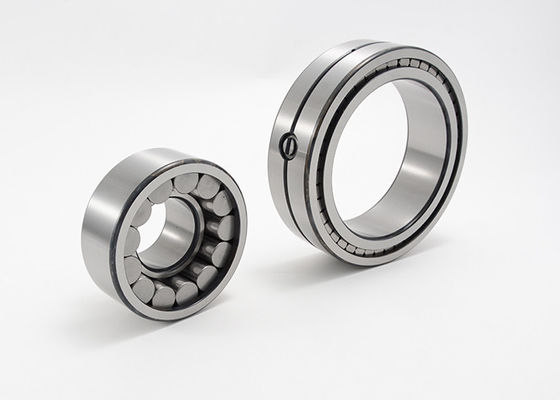

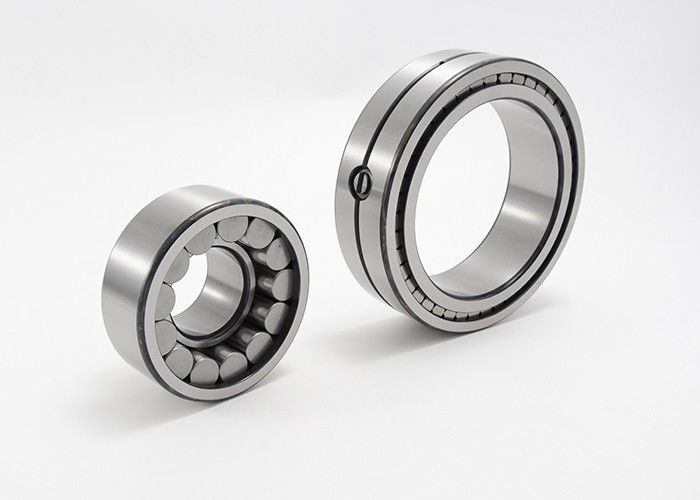

غلتک تک ردیفی استوانه ای با یاتاقان غیر مکان یابی NU2312E-TVP2
حلقه داخلی قابل جابجایی، 2 دنده در حلقه بیرونی، 0 دنده در حلقه داخلی، ظرفیت بالا، قفس پلی آمید، فاصله معمولی
درباره این بلبرینگ:
رولبرینگ استوانه ای با قفس پلی آمید و حلقه داخلی قابل جابجایی برای کاربردهایی که بارهای شعاعی بالا را تحمل می کنند مناسب است.این رولبرینگ دارای فاصله شعاعی CN (معمولی) برای کاربردها و شرایط عملیاتی با تلرانس شفت و محفظه معمولی است که در آن انبساط حرارتی عاملی نیست.این یک رولبرینگ تک ردیفه است که بارهای شعاعی بالا را با اصطکاک کم پشتیبانی می کند.یک حلقه داخلی قابل جابجایی در یاتاقان باز اجازه استفاده از روغن کاری را می دهد.این رولبرینگ در واحدهای متریک برای تطبیق متقاطع صنعت و سازگاری قطعات اندازه گیری می شود.
رولربرینگ‌های استوانه‌ای در کاربردهایی که بارهای شعاعی بالا وجود دارد، مانند تسمه‌های نقاله، موتورهای کششی، جعبه‌های محور ماشین راه‌آهن و پمپ‌های گل میدان نفتی و غیره استفاده می‌شوند.
بلبرینگ های غلتکی یا غلتکی از عناصر غلتشی برای حفظ جدایی بین قطعات متحرک برای کاهش اصطکاک دورانی و تحمل بارهای شعاعی و محوری استفاده می کنند.آنها معمولاً از دو حلقه، بدنه غلتشی (مانند بلبرینگ یا سیلندر) و یک قفس برای قرار دادن قطعات تشکیل شده اند.این عناصر می توانند یکی از انواع زیر باشند: توپی، استوانه ای، کروی، بشکه ای، سوزنی، دوکی یا مخروطی.بلبرینگ های غلتشی می توانند باز، محافظ یا آب بندی شوند.یاتاقان های مهر و موم شده با روغن یا گریس در کارخانه یاتاقان روغن کاری می شوند، در حالی که یاتاقان های باز و محافظ در جای خود روغن کاری می شوند، با استفاده مجدد دوره ای از روغن کاری، بر اساس استفاده.سپر از قسمت های کار بلبرینگ در برابر زباله های محیطی که ممکن است وارد شوند محافظت می کند و می تواند سرعت و طول عمر بلبرینگ را کاهش دهد.یاتاقان های غلتشی در طیف وسیعی از کاربردها از ماشین آلات کشاورزی گرفته تا تجهیزات انتقال، رباتیک، تجهیزات دندانپزشکی، آسانسورها، کارخانه های نورد، شفت های سکان کشتی، و سنگ شکن های سنگدانه و غیره استفاده می شوند.
ما انواع مختلفی از بلبرینگ ها را تولید می کنیم که مطابق با استانداردهای سازمان بین المللی استاندارد (ISO) و Deutsches Institut für Normung (DIN) برای تضمین کیفیت هستند.
در صورت نیاز، با ما تماس بگیرید.
مشخصات سری NU بلبرینگ استوانه ای تک ردیفی با یاتاقان غیر مکان یابی قفسی:
| کد بلبرینگ | ابعاد | جرم | رتبه بندی بار پایه | محدود کردن سرعت | ||||||
| د | دی | ب | rsmin | D1 | Fw، Ew | پویا | ایستا | |||
| Cr | کور | |||||||||
| میلی متر | کیلوگرم | KN | دور در دقیقه | |||||||
| NU2304E-TVP2 | 20 | 52 | 21 | 1.1 | 42.4 | 27.5 | 0.215 | 41.5 | 39 | 14000 |
| NU2305E-TVP2 | 25 | 62 | 24 | 1.1 | 50.7 | 34 | 0.349 | 57 | 56 | 12000 |
| NU2306E-TVP2 | 30 | 72 | 27 | 1.1 | 58.9 | 40.5 | 0.529 | 73.5 | 75 | 10000 |
| NU2307E-TVP2 | 35 | 80 | 31 | 1.5 | 66.3 | 46.2 | 0.723 | 91.5 | 98 | 9000 |
| NU2308E-TVP2 | 40 | 90 | 33 | 1.5 | 75.6 | 52 | 0.958 | 112 | 120 | 7500 |
| NU2309E-TVP2 | 45 | 100 | 36 | 1.5 | 83.5 | 58.5 | 1.3 | 137 | 153 | 6700 |
| NU2310E-TVP2 | 50 | 110 | 40 | 2 | 91.2 | 65 | 1.75 | 163 | 186 | 6300 |
| NU2311E-TVP2 | 55 | 120 | 43 | 2 | 101 | 70.5 | 2.23 | 200 | 228 | 5600 |
| NU2312E-TVP2 | 60 | 130 | 46 | 2.1 | 110 | 77 | 2.78 | 224 | 260 | 5000 |
| NU2313E-TVP2 | 65 | 140 | 48 | 2.1 | 119 | 82.5 | 3.32 | 245 | 285 | 4800 |
| NU2314E-TVP2 | 70 | 150 | 51 | 2.1 | 127 | 89 | 4.02 | 275 | 325 | 4500 |
| NU2315E-TVP2 | 75 | 160 | 55 | 2.1 | 136 | 95 | 4.95 | 325 | 390 | 4000 |
| NU2316E-TVP2 | 80 | 170 | 58 | 2.1 | 144 | 101 | 5.89 | 355 | 425 | 3800 |
| NU2317E-TVP2 | 85 | 180 | 60 | 3 | 153 | 108 | 6.71 | 365 | 450 | 3600 |
| NU2318E-TVP2 | 90 | 190 | 64 | 3 | 162 | 113.5 | 8.04 | 430 | 530 | 3400 |
| NU2319E-TVP2 | 95 | 200 | 67 | 3 | 170 | 121.5 | 455 | 585 | 3400 | |
| NU2320E-TVP2 | 100 | 215 | 73 | 3 | 182 | 127.5 | 12.1 | 570 | 72 | 3200 |
| NU2322E-TVP2 | 110 | 240 | 80 | 3 | 201 | 143 | 16.6 | 630 | 800 | 2800 |
| NU2324E-TVP2 | 120 | 260 | 86 | 3 | 219 | 154 | 23.5 | 780 | 1020 | 4300 |
| NU2326E-TVP2 | 130 | 280 | 93 | 4 | 236 | 167 | 28.8 | 915 | 1220 | 3800 |
| NU2328E-TVP2 | 140 | 300 | 102 | 4 | 252 | 180 | 36 | 1020 | 1400 | 3600 |
| NU2330E | 150 | 320 | 108 | 4 | 270 | 193 | 43.2 | 1160 | 1600 | 3200 |
| NU2332E | 160 | 340 | 114 | 4 | 286 | 204 | 51.5 | 1320 | 1830 | 3000 |
| NU2334E | 170 | 360 | 120 | 4 | 299 | 216 | 61.4 | 1500 | 2080 | 2800 |
| NU2336E | 180 | 380 | 126 | 4 | 320 | 227 | 71.5 | 1660 | 2320 | 2800 |
| NU2338EX | 190 | 400 | 132 | 5 | 341 | 240 | 82.9 | 1900 | 2650 | 2600 |
| NU2340EX | 200 | 420 | 138 | 5 | 350 | 247 | 95.6 | 2040 | 2900 | 2400 |
| NU2344EX | 220 | 460 | 145 | 5 | 384 | 277 | 121 | 2360 | 3350 | 2200 |
| NU2348EX | 240 | 500 | 155 | 5 | 426 | 299 | 151 | 2600 | 3750 | 2000 |
| NU2356EX | 280 | 580 | 175 | 6 | 467 | 362 | 234 | 3550 | 5200 | 1600 |
