خانه محصولاتبلبرینگ غلتکی دقیق

غلتک دقیق قفس دار غلتک مستقیم با سوراخ تک ردیفه غلتک استوانه ای NUP2212E

چت IM آنلاین در حال حاضر

غلتک دقیق قفس دار غلتک مستقیم با سوراخ تک ردیفه غلتک استوانه ای NUP2212E

غلتک دقیق قفس دار غلتک مستقیم با سوراخ تک ردیفه غلتک استوانه ای NUP2212E
غلتک دقیق قفس دار غلتک مستقیم با سوراخ تک ردیفه غلتک استوانه ای NUP2212E غلتک دقیق قفس دار غلتک مستقیم با سوراخ تک ردیفه غلتک استوانه ای NUP2212E

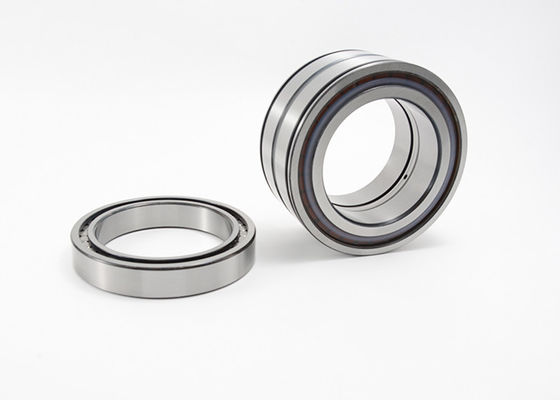

تصویر بزرگ :  غلتک دقیق قفس دار غلتک مستقیم با سوراخ تک ردیفه غلتک استوانه ای NUP2212E

جزئیات محصول:
محل منبع: چین
نام تجاری: MOUETTE
گواهی: ISO/TS 16949:2009, ISO 9001:2008
شماره مدل: NUP2203E, NUP2204E, NUP2205E, NUP2206E, NUP2207E, NUP2208E, NUP2209E, NUP2210E, NUP2211E, NUP2212E,
پرداخت:
مقدار حداقل تعداد سفارش: 100
قیمت: USD10 per Piece
جزئیات بسته بندی: کیسه های پلاستیکی، کارتن و جعبه تخته سه لا استاندارد اروپایی.
زمان تحویل: 3-45 روز کاری. (تعداد زیادی سهام موجود است))
شرایط پرداخت: L/C، T/T، D/A، Western Union، Paypal
قابلیت ارائه: 500000 عدد در ماه

غلتک دقیق قفس دار غلتک مستقیم با سوراخ تک ردیفه غلتک استوانه ای NUP2212E

شرح
نام: غلتک تک ردیفه استوانه ای در قفس نوع مته: سوراخ استوانه ای
طراحی پایه: مکان یابی بلبرینگ مواد: بلبرینگ فولاد 100Cr6، GCr15، AISI 52100
آب بندی: باز کن ترخیص داخلی شعاعی: CN (گروه N)
تعداد ردیف های عنصر نورد: 1 تعداد فلنج، حلقه داخلی: 1
تعداد فلنج، حلقه بیرونی: 2
برجسته:

غلتک دقیق قفسی

,

یاتاقان غلتکی دقیق حفره مستقیم

,

غلتک استوانه ای تک ردیفی NUP2212E

یاتاقان غلتکی استوانه ای تک ردیفی با سوراخ مستقیم NUP2212E



طرح NUP یک رولبرینگ استوانه ای تک ردیفی با قفس است.این بلبرینگ از یک حلقه داخلی و خارجی جامد با غلتک های استوانه ای در یک قفس تشکیل شده است.این قفس از تماس بین غلتک‌های سیلندر جلوگیری می‌کند، بنابراین این نوع بلبرینگ می‌تواند سرعت‌های بالاتری را نسبت به یاتاقان‌های غلتکی سیلندر کامل پشتیبانی کند.همچنین رولبرینگ های استوانه ای تک ردیفه با قفس بسیار صلب هستند و می توانند نیروهای شعاعی بالایی را متحمل شوند.



حلقه بیرونی دارای دو دنده سفت و سخت است، در حالی که حلقه داخلی دارای یک دنده سفت و یک دنده شل است.در نتیجه، این بلبرینگ می تواند نیروهای شعاعی و همچنین نیروهای محوری را در هر دو جهت بپذیرد.بلبرینگ های NUP به عنوان یاتاقان های مکان یابی استفاده می شوند.یاتاقان های مکان یابی شفت را به صورت محوری در هر دو جهت قرار می دهند.



از آنجایی که حلقه های داخلی و خارجی این بلبرینگ ها به راحتی جدا می شوند، نصب آنها بسیار آسان است.از کاربردهای رولبرینگ های استوانه ای تک ردیفی می توان به گیربکس، ماشین آلات کشاورزی، پمپ ها، کمپرسورها و موتورهای الکتریکی اشاره کرد.



ویژگی های اصلی:

  • رولبرینگ استوانه ای با حلقه داخلی قابل جابجایی مناسب برای بارهای شعاعی بالا
  • اگر به ترخیص شعاعی C3 نیاز دارید، در دسترس است.C3 بزرگتر از حد معمول است و اجازه انبساط حرارتی را می دهد
  • بلبرینگ غلتکی تک ردیفه برای بارهای شعاعی بالا با اصطکاک کم
  • حلقه داخلی قابل جابجایی در یاتاقان باز اجازه روانکاری در محل را می دهد
  • اندازه گیری واحد متریک برای ثبات صنعت





یاطاقان غلتکی استوانه ای تک ردیفه قفس دار مشخصات نوع NUP:

کد بلبرینگ ابعاد جرم رتبه بندی بار پایه محدود کردن سرعت
د دی ب rsmin D1 Fw، Ew پویا ایستا
Cr کور
میلی متر کیلوگرم KN دور در دقیقه
NUP2203E 17 40 16 0.6 32.4 22.1 0.055 24 22 18000
NUP2204E 20 47 18 1 38.8 26.5 0.154 32.5 31 16000
NUP2205E 25 52 18 1 43.8 31.5 0.174 34.5 34.5 15000
NUP2206E 30 62 20 1 52.5 37.5 0.268 49 50 12000
NUP2207E 35 72 23 1.1 60.7 44 0.427 62 65.5 10000
NUP2208E 40 80 23 1.1 67.9 49.5 0.518 71 75 9000
NUP2209E 45 85 23 1.1 73 54.5 0.559 73.5 81.5 8500
NUP2210E 50 90 23 1.1 78 59.5 0.6 78 88 8000
NUP2211E 55 100 25 1.5 86.3 66 0.828 98 118 7000
NUP2212E 60 110 28 1.5 95.7 72 1.12 129 153 6300
NUP2213E 65 120 31 1.5 104 78.5 1.54 150 183 5600
NUP2214E 70 125 31 1.5 109 83.5 1.58 156 196 5300
NUP2215E 75 130 31 1.5 114 88.5 1.67 163 208 5300
NUP2216E 80 140 33 2 123 95.3 2.08 186 245 4800
NUP2217E 85 150 36 2 131 100.5 2.6 215 275 4500
NUP2218E 90 160 40 2 140 107 3.29 240 315 4300
NUP2219E 95 170 43 2.1 149 112.5 4.05 285 375 3800
NUP2220E 100 180 46 2.1 157 119 4.92 335 440 3800
NUP2222E 110 200 53 2.1 174 132.5 7.02 380 520 3400
NUP2224E 120 215 58 2.1 188 143.5 8.7 450 610 5000
NUP2226E 130 230 64 3 202 153.5 10.8 530 735 3000
NUP2228E 140 250 68 3 217 169 16.8 570 830 4500
NUP2230E 150 270 73 3 234 182 19.3 655 980 4300
NUP2232E 160 290 80 3 252 193 24.3 800 1180 3800
NUP2234E 170 310 86 4 270 205 37.2 950 1400 3200
NUP2236E 180 320 86 4 280 215 31.4 1000 1500 3200



غلتک دقیق قفس دار غلتک مستقیم با سوراخ تک ردیفه غلتک استوانه ای NUP2212E 0

غلتک دقیق قفس دار غلتک مستقیم با سوراخ تک ردیفه غلتک استوانه ای NUP2212E 1





غلتک دقیق قفس دار غلتک مستقیم با سوراخ تک ردیفه غلتک استوانه ای NUP2212E 2



غلتک دقیق قفس دار غلتک مستقیم با سوراخ تک ردیفه غلتک استوانه ای NUP2212E 3



غلتک دقیق قفس دار غلتک مستقیم با سوراخ تک ردیفه غلتک استوانه ای NUP2212E 4
