جزئیات محصول:
|
| نام: | غلتک تک ردیفه قفس برنجی | قابلیت جابجایی محوری: | در هر دو جهت |
|---|---|---|---|
| قطعه بلبرینگ: | بلبرینگ کامل | نوع مته: | استوانه ای |
| قفس: | برنج ماشینکاری شده | تعداد فلنج، حلقه داخلی: | 0 |
| تعداد فلنج، حلقه بیرونی: | 2 | تعداد ردیف ها: | 1 |
| ترخیص داخلی شعاعی: | CN | قابلیت روغن کاری مجدد: | بدون |
| برجسته: | قفس برنجی غلتک دقیق,غلتک دقیق,غلتک استوانه ای |
||

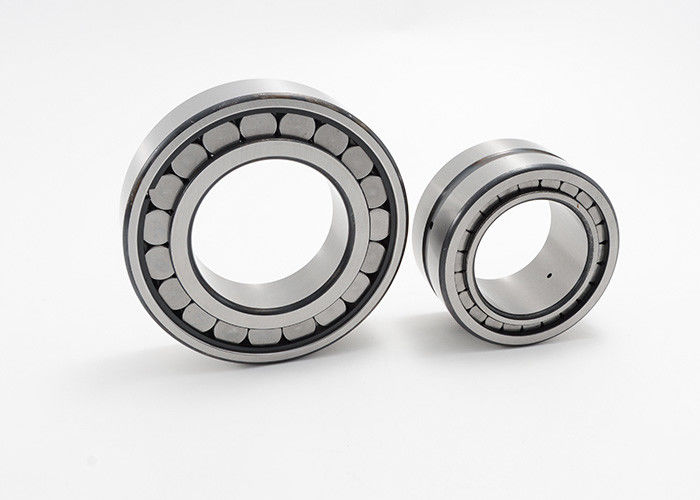

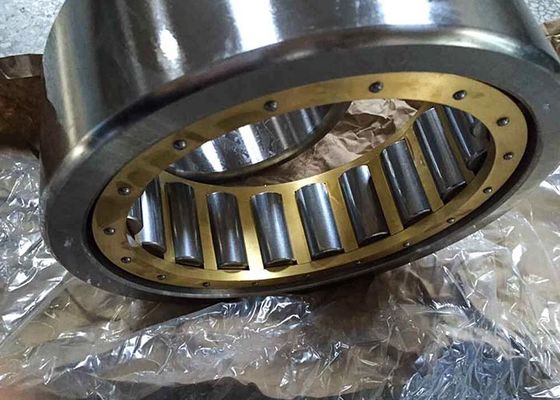

یاطاقان غلتکی استوانه ای قفس برنجی حلقه داخلی قابل جابجایی تک ردیف NU1018M1
رولبرینگ‌های استوانه‌ای تک ردیفه برای تحمل بارهای شعاعی بالا در ترکیب با سرعت‌های بالا طراحی شده‌اند.بلبرینگ های طراحی NU با داشتن دو فلنج یکپارچه در حلقه بیرونی و بدون فلنج در حلقه داخلی، می توانند جابجایی محوری را در هر دو جهت در خود جای دهند.یکی از ویژگی های مهم طراحی قابل جدا شدن است که نصب را تسهیل می کند و امکان تعویض اجزای بلبرینگ را فراهم می کند.
آب بندی:
رولبرینگ های استوانه ای در طرح باز عرضه می شوند.
دمای عملیاتی:
رولبرینگ‌های استوانه‌ای کامل برای دمای کارکرد از -30 تا +120 درجه سانتی‌گراد مناسب هستند.
MOUETTE میزهای تعویض غلتکی استوانه ای بیشتری را ارائه می دهد.
در صورت وجود هرگونه نیاز، در تماس باشید.
یاطاقان غلتکی استوانه ای قفس برنجی حلقه داخلی قابل جابجایی تک ردیفی مشخصات نوع NU:
| کد بلبرینگ | ابعاد | جرم | رتبه بندی بار پایه | محدود کردن سرعت | ||||||
| د | دی | ب | rsmin | D1 | Fw، Ew | پویا | ایستا | |||
| Cr | کور | |||||||||
| میلی متر | کیلوگرم | KN | دور در دقیقه | |||||||
| NU1005 | 25 | 47 | 12 | 0.6 | 38.8 | 30.5 | 0.083 | 13.4 | 12 | 28000 |
| NU1006 | 30 | 55 | 13 | 1 | 45.6 | 36.5 | 0.129 | 16.6 | 16 | 2400 |
| NU1007M1 | 35 | 62 | 14 | 1 | 54.5 | 42 | 0.181 | 24.5 | 26 | 20000 |
| NU1008M1 | 40 | 68 | 15 | 1 | 57.6 | 47 | 0.23 | 29 | 32 | 19000 |
| NU1009M1 | 45 | 75 | 16 | 1 | 65.3 | 52.5 | 0.28 | 34.5 | 39 | 16000 |
| NU1010M1 | 50 | 90 | 20 | 1.1 | 70 | 57.5 | 0.268 | 36 | 41.5 | 15000 |
| NU1011M1 | 55 | 90 | 18 | 1.1 | 79 | 64.5 | 0.45 | 41.5 | 50 | 14000 |
| NU1012M1 | 60 | 95 | 18 | 1.1 | 81.6 | 69.2 | 0.478 | 44 | 55 | 13000 |
| NU1013M1 | 65 | 100 | 18 | 1.1 | 88.5 | 74 | 0.512 | 45 | 58.5 | 12000 |
| NU1014M1 | 70 | 110 | 20 | 1.1 | 97.5 | 79.5 | 0.706 | 64 | 81.5 | 11000 |
| NU1015M1 | 75 | 115 | 20 | 1.1 | 101 | 85 | 0.75 | 65.5 | 85 | 10000 |
| NU1016M1 | 80 | 125 | 22 | 1.1 | 109 | 91.5 | 0.99 | 76.5 | 98 | 9500 |
| NU1017M1 | 85 | 130 | 22 | 1.1 | 114 | 96.5 | 1.05 | 78 | 104 | 9000 |
| NU1018M1 | 90 | 140 | 24 | 1.5 | 122 | 103 | 1.31 | 93 | 125 | 8500 |
| NU1019M1 | 95 | 145 | 24 | 1.5 | 127 | 108 | 1.42 | 96.5 | 129 | 8000 |
| NU1020M1 | 100 | 150 | 24 | 1.5 | 132 | 113 | 1.48 | 98 | 134 | 7500 |
| NU1021M1 | 105 | 160 | 26 | 2 | 140 | 119.5 | 1.84 | 112 | 153 | 7000 |
| NU1022M1 | 110 | 170 | 28 | 2 | 149 | 125 | 2.31 | 140 | 190 | 7000 |
| NU1024M1 | 120 | 180 | 28 | 2 | 159 | 135 | 2.47 | 150 | 208 | 6300 |
| NU1026M1 | 130 | 200 | 33 | 2 | 175 | 148 | 3.8 | 180 | 250 | 5600 |
| NU1028M1 | 140 | 210 | 33 | 2 | 185 | 158 | 4.09 | 183 | 265 | 5300 |
| NU1030M1 | 150 | 225 | 35 | 2.1 | 198 | 169.5 | 4.93 | 208 | 310 | 5000 |
| NU1032M1 | 160 | 240 | 38 | 2.1 | 211 | 180 | 5.92 | 245 | 355 | 4800 |
| NU1034M1 | 170 | 260 | 42 | 2.1 | 227 | 193 | 7.96 | 300 | 430 | 4500 |
| NU1036M1 | 180 | 280 | 46 | 2.1 | 244 | 205 | 10.5 | 360 | 520 | 4500 |
| NU1038M1 | 190 | 290 | 46 | 2.1 | 254 | 215 | 10.9 | 365 | 550 | 4300 |
| NU1040M1 | 200 | 310 | 51 | 2.1 | 269 | 229 | 14.1 | 400 | 600 | 3800 |
| NU1044M1 | 220 | 340 | 56 | 3 | 297 | 250 | 20.5 | 510 | 765 | 3200 |
| NU1048M1 | 240 | 360 | 56 | 3 | 317 | 270 | 20.4 | 540 | 850 | 3000 |
| NU1052M1 | 260 | 400 | 65 | 4 | 349 | 296 | 29.9 | 655 | 1020 | 2800 |
| NU1056M1 | 280 | 240 | 65 | 4 | 369 | 316 | 31.4 | 680 | 1100 | 2800 |
| NU1060M1 | 300 | 460 | 74 | 4 | 402 | 340 | 46.5 | 900 | 1430 | 2400 |
| NU1064M1 | 320 | 480 | 74 | 4 | 422 | 360 | 48.5 | 915 | 1500 | 2400 |
| NU1068M1 | 340 | 520 | 82 | 5 | 455 | 385 | 63 | 1120 | 1830 | 2200 |
| NU1072M1 | 360 | 540 | 82 | 5 | 475 | 405 | 66 | 1140 | 1900 | 2200 |
| NU1076M1 | 380 | 560 | 82 | 5 | 495 | 425 | 71 | 1180 | 2000 | 2000 |
| NU1080M1 | 400 | 600 | 90 | 5 | 527 | 450 | 89.8 | 1370 | 2320 | 1900 |
| NU1084M1 | 420 | 620 | 90 | 5 | 547 | 470 | 92.9 | 1400 | 2450 | 1800 |
| NU1088M1 | 440 | 650 | 94 | 6 | 574 | 493 | 104 | 1560 | 2750 | 1600 |
| NU1092M1 | 460 | 680 | 100 | 6 | 600 | 516 | 115 | 1660 | 3000 | 1600 |
| NU1096M1 | 480 | 700 | 100 | 6 | 620 | 536 | 134 | 1700 | 3100 | 1500 |
| NU10/500M1 | 500 | 720 | 100 | 6 | 640 | 556 | 133 | 1760 | 3200 | 1500 |
| NU12/500M1 | 500 | 920 | 185 | 6 | 728 | 576 | 585 | 5280 | 8500 | 950 |
| NU10/530M1 | 530 | 780 | 112 | 6 | 692 | 593 | 190 | 2290 | 4050 | 1000 |
| NU20/530M1 | 530 | 780 | 145 | 6 | 704 | 591 | 255 | 3740 | 7350 | 1000 |
| NU10/560M1 | 560 | 820 | 115 | 6 | 726 | 625 | 210 | 2330 | 4250 | 1000 |
| NU20/560M1 | 560 | 820 | 150 | 6 | 726 | 625 | 290 | 3800 | 7650 | 1000 |
| NU12/560M1 | 560 | 1030 | 206 | 6 | 741 | 626 | 805 | 7210 | 11200 | 800 |
| NU10/600M1 | 600 | 870 | 118 | 6 | 779 | 667 | 245 | 2750 | 5100 | 900 |
| NU20/600M1 | 600 | 870 | 155 | 6 | 793 | 661 | 325 | 4180 | 8000 | 900 |
| NU12/600M1 | 600 | 1090 | 155 | 9.5 | 935 | 749 | 710 | 5610 | 9800 | 850 |
| NU10/630M1 | 630 | 920 | 128 | 7.5 | 837 | 702 | 285 | 3410 | 6200 | 1000 |
| NU20/630M1 | 630 | 920 | 170 | 7.5 | 832 | 699 | 400 | 4730 | 9500 | 850 |
| NU12/630M1 | 630 | 1150 | 230 | 12 | 1005 | 751 | 1100 | 8580 | 13700 | 700 |
| NU10/670M1 | 670 | 980 | 136 | 7.5 | 891 | 747 | 350 | 3740 | 6800 | 800 |
| NU20/670M1 | 670 | 980 | 180 | 7.5 | 890 | 746 | 480 | 5390 | 11000 | 800 |
| NU10/710M1 | 710 | 1030 | 140 | 7.5 | 939 | 778 | 415 | 4680 | 8500 | 7500 |
