جزئیات محصول:
|
| نام: | غلتک تک ردیفه استوانه ای | نوع مته: | استوانه ای (مفتول مستقیم) |
|---|---|---|---|
| تعداد عنصر نورد: | تک ردیف | فلنج ها: | (2) حلقه بیرونی |
| مواد بلبرینگ: | فولاد کروم 100Cr6، GCr15، AISI 52100 | مواد قفس: | پلی آمید PA66 / فولاد / برنج ماشینکاری شده |
| سیستم اندازه گیری: | سری متریک | آب بندی: | باز کن |
| ویژگی های دیگر: | High Capacity | ظرفیت بالا | Plain Inner Ring | حلقه داخلی ساده | 2 R | ترخیص داخلی شعاعی: | گروه N (CN) |
| برجسته: | غلتک سوزنی دقیق تک ردیفی,غلتک سوزنی دقیق غیر محل یابی,غلتک قفس برنجی |
||

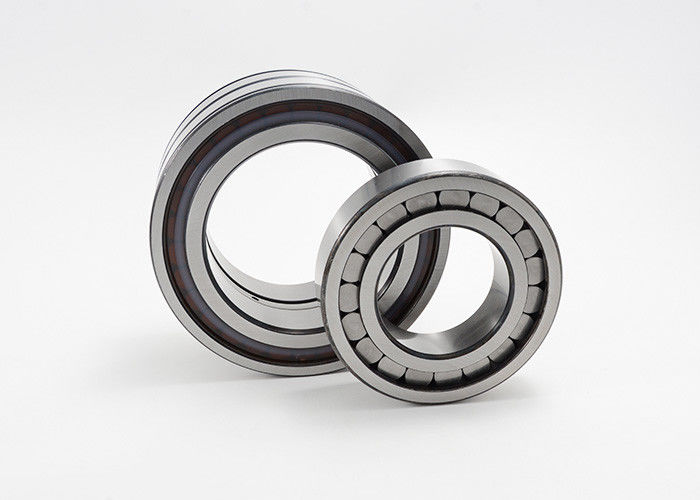

یاتاقان غلتکی استوانه ای تک ردیفی با قفس غیر مکان یابی NU2215E
غلتک استوانه ای، با قفس، تک ردیف، حفره مستقیم، بلبرینگ غیر محل، 2 دنده در حلقه بیرونی، 0 دنده در حلقه داخلی (صاف)، نوع NU
ویژگی های اصلی:
مشخصات سری NU یاتاقان غلتکی استوانه ای تک ردیف قفس بدون مکان یاتاقان:
| کد بلبرینگ | ابعاد | جرم | رتبه بندی بار پایه | محدود کردن سرعت | ||||||
| د | دی | ب | rsmin | D1 | Fw، Ew | پویا | ایستا | |||
| Cr | کور | |||||||||
| میلی متر | کیلوگرم | KN | دور در دقیقه | |||||||
| NU2203E | 17 | 40 | 16 | 0.6 | 32.4 | 22.1 | 0.051 | 24 | 22 | 18000 |
| NU2204E | 20 | 47 | 18 | 1 | 38.8 | 26.5 | 0.146 | 32.5 | 31 | 16000 |
| NU2205E | 25 | 52 | 18 | 1 | 43.8 | 31.5 | 0.164 | 34.5 | 34.5 | 15000 |
| NU2206E | 30 | 62 | 20 | 1 | 52.5 | 37.5 | 0.255 | 49 | 50 | 12000 |
| NU2207E | 35 | 72 | 23 | 1.1 | 60.7 | 44 | 0.406 | 62 | 65.5 | 10000 |
| NU2208E | 40 | 80 | 23 | 1.1 | 67.9 | 49.5 | 0.492 | 71 | 75 | 9000 |
| NU2209E | 45 | 85 | 23 | 1.1 | 73 | 54.5 | 0.532 | 73.5 | 81.5 | 8500 |
| NU2210E | 50 | 90 | 23 | 1.1 | 78 | 59.5 | 0.573 | 78 | 88 | 8000 |
| NU2211E | 55 | 100 | 25 | 1.5 | 86.3 | 66 | 0.796 | 98 | 118 | 7000 |
| NU2212E | 60 | 110 | 28 | 1.5 | 95.7 | 72 | 1.08 | 129 | 153 | 6300 |
| NU2213E | 65 | 120 | 31 | 1.5 | 104 | 78.5 | 1.43 | 150 | 183 | 5600 |
| NU2214E | 70 | 125 | 31 | 1.5 | 109 | 83.5 | 1.52 | 156 | 196 | 5300 |
| NU2215E | 75 | 130 | 31 | 1.5 | 114 | 88.5 | 1.61 | 163 | 208 | 5300 |
| NU2216E | 80 | 140 | 33 | 2 | 123 | 95.3 | 2.02 | 186 | 245 | 4800 |
| NU2217E | 85 | 150 | 36 | 2 | 131 | 100.5 | 2.5 | 215 | 275 | 4500 |
| NU2218E | 90 | 160 | 40 | 2 | 140 | 107 | 3.17 | 240 | 315 | 4300 |
| NU2219E | 95 | 170 | 43 | 2.1 | 149 | 112.5 | 3.9 | 285 | 375 | 3800 |
| NU2220E | 100 | 180 | 46 | 2.1 | 157 | 119 | 4.77 | 335 | 440 | 3800 |
| NU2224E | 120 | 215 | 58 | 2.1 | 188 | 143.5 | 8.38 | 450 | 610 | 3200 |
| NU2226E | 130 | 230 | 64 | 3 | 202 | 153.5 | 10.4 | 530 | 735 | 3000 |
| NU2228E | 140 | 250 | 68 | 3 | 217 | 169 | 14.5 | 570 | 830 | 4500 |
| NU2230E | 150 | 270 | 73 | 3 | 234 | 182 | 18.4 | 655 | 980 | 4300 |
| NU2232E | 160 | 290 | 80 | 3 | 252 | 193 | 23.5 | 800 | 1180 | 3800 |
| NU2234E | 170 | 310 | 86 | 4 | 270 | 205 | 35.7 | 950 | 1400 | 3200 |
| NU2236E | 180 | 320 | 86 | 4 | 280 | 215 | 30.5 | 1000 | 1500 | 3200 |
| NU2238E | 190 | 340 | 92 | 4 | 297 | 228 | 36.9 | 1100 | 1660 | 3000 |
| NU2240E | 200 | 360 | 98 | 4 | 313 | 241 | 45.1 | 1220 | 1860 | 2800 |
| NU2244EX | 220 | 400 | 108 | 4 | 349 | 259 | 61.6 | 1630 | 2360 | 2600 |
| NU2248EX | 240 | 440 | 120 | 4 | 365 | 295 | 82.8 | 1830 | 2800 | 2400 |
| NU2252E | 260 | 480 | 130 | 5 | 397 | 320 | 109 | 2160 | 3350 | 2200 |
| NU2256E | 280 | 500 | 130 | 5 | 433 | 327 | 114 | 2280 | 3600 | 2000 |
| NU2260EX | 300 | 540 | 140 | 5 | 451 | 364 | 143 | 2700 | 4150 | 1900 |
| NU2264EX | 320 | 80 | 150 | 5 | 507 | 380 | 180 | 3150 | 4900 | 1600 |
| NU2272M1 | 360 | 650 | 170 | 6 | 542 | 437 | 256 | 3150 | 5400 | 1500 |
| NU2276E | 380 | 680 | 175 | 6 | 595 | 451 | 288 | 4050 | 6700 | 1400 |
| NU2292M1 | 460 | 820 | 212 | 7.5 | 706 | 516 | 530 | 5120 | 8650 | 1100 |
