جزئیات محصول:
|
| نام: | غلتک تک ردیفه استوانه ای | قابلیت جابجایی محوری: | در هر دو جهت |
|---|---|---|---|
| قطعه بلبرینگ: | بلبرینگ کامل | نوع مته: | استوانه ای |
| قفس: | فولاد / برنج ماشینکاری شده | آب بندی: | باز کن |
| ویژگی مکان یابی، حلقه بیرونی بلبرینگ: | هیچ یک | فلنج شل: | هیچ یک |
| تعداد فلنج، حلقه داخلی: | 0 | تعداد فلنج، حلقه بیرونی: | 2 |
| تعداد ردیف ها: | 1 | قابلیت روغن کاری مجدد: | بدون |
| برجسته: | غلتک سیلندر NU212E,بلبرینگ تک ردیفی بدون محل,بلبرینگ تک ردیفه برنجی |
||

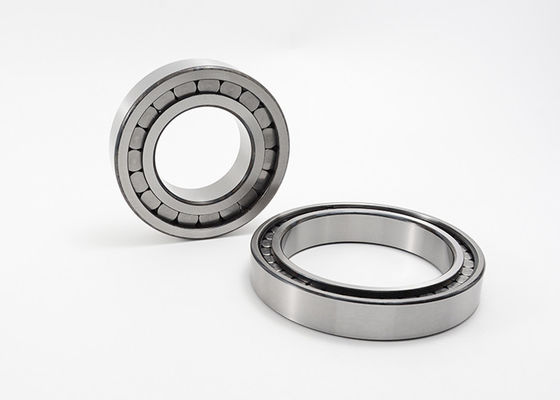

غلتک استوانه ای با یاتاقان تک ردیفی قفس بدون مکان NU212E
غلتک استوانه ای با قفس تک ردیفی، بلبرینگ غیر محل، 2 دنده در حلقه بیرونی، 0 دنده در حلقه داخلی (صاف)، نوع NU
یک رولبرینگ استوانه ای تک ردیفی با قفس از یک حلقه داخلی و خارجی جامد با غلتک های استوانه ای در یک قفس تشکیل شده است.این قفس از تماس بین غلتک‌های سیلندر جلوگیری می‌کند، بنابراین این نوع بلبرینگ می‌تواند سرعت‌های بالاتری را نسبت به یاتاقان‌های غلتکی سیلندر کامل پشتیبانی کند.همچنین رولبرینگ های استوانه ای تک ردیفه با قفس بسیار صلب هستند و می توانند نیروهای شعاعی بالایی را متحمل شوند.از آنجایی که حلقه های داخلی و خارجی این بلبرینگ ها به راحتی جدا می شوند، نصب آنها بسیار آسان است.
بررسی اجمالی
برنامه های کاربردی:گیربکس، ماشین آلات کشاورزی، پمپ ها، کمپرسورها و موتورهای الکتریکی.
دمای عملیاتی:
رولبرینگ‌های استوانه‌ای کامل برای دمای کارکرد از -30 تا +120 درجه سانتی‌گراد مناسب هستند.
مشخصات سری NU نوع بلبرینگ غلتکی استوانه ای:
| کد بلبرینگ | ابعاد | جرم | رتبه بندی بار پایه | محدود کردن سرعت | ||||||
| د | D | ب | rsmin | D1 | Fw، Ew | پویا | ایستا | |||
| Cr | کور | |||||||||
| میلی متر | کیلوگرم | KN | دور در دقیقه | |||||||
| NU202ECP | 15 | 35 | 11 | 0.6 | 27.9 | 19.3 | 0.048 | 12.7 | 10.4 | 22000 |
| NU203E | 17 | 40 | 12 | 0.6 | 32.4 | 22.1 | 0.069 | 17.6 | 14.6 | 18000 |
| NU204E | 20 | 47 | 14 | 1 | 38.8 | 26.5 | 0.114 | 27.5 | 24.5 | 16000 |
| NU205E | 25 | 52 | 15 | 1 | 43.8 | 31.5 | 0.137 | 29 | 27.5 | 15000 |
| NU206E | 30 | 62 | 16 | 1 | 52.5 | 37.5 | 0.208 | 39 | 37.5 | 12000 |
| NU207E | 35 | 72 | 17 | 1.1 | 60.7 | 44 | 0.303 | 50 | 50 | 10000 |
| NU208E | 40 | 80 | 18 | 1.1 | 67.9 | 49.5 | 0.379 | 53 | 53 | 9000 |
| NU209E | 45 | 85 | 19 | 1.1 | 73 | 54.5 | 0.434 | 61 | 63 | 8500 |
| NU210E | 50 | 90 | 20 | 1.1 | 78 | 59.5 | 0.49 | 64 | 68 | 8000 |
| NU211E | 55 | 100 | 21 | 1.5 | 86.3 | 66 | 0.665 | 83 | 95 | 7000 |
| NU212E | 60 | 110 | 22 | 1.5 | 95.7 | 72 | 0.824 | 95 | 1.4 | 6300 |
| NU213E | 65 | 120 | 23 | 1.5 | 104 | 78.5 | 1.04 | 108 | 120 | 6000 |
| NU214E | 70 | 125 | 24 | 1.5 | 109 | 83.5 | 1.15 | 120 | 137 | 5300 |
| NU215E | 75 | 130 | 25 | 1.5 | 114 | 88.5 | 1.27 | 132 | 156 | 5300 |
| NU216E | 80 | 140 | 26 | 2 | 123 | 95.3 | 1.54 | 140 | 170 | 4800 |
| NU217E | 85 | 150 | 28 | 2 | 131 | 100.5 | 1.91 | 163 | 193 | 4500 |
| NU218E | 90 | 160 | 30 | 2 | 140 | 107 | 2.36 | 183 | 216 | 4300 |
| NU219E | 95 | 170 | 32 | 2.1 | 149 | 112.5 | 2.88 | 220 | 265 | 3800 |
| NU220E | 100 | 180 | 34 | 2.1 | 157 | 119 | 3.49 | 250 | 3.5 | 3800 |
| NU221E | 105 | 190 | 36 | 2.1 | 164 | 125 | 4.08 | 260 | 320 | 5600 |
| NU222E | 110 | 200 | 38 | 2.1 | 174 | 132.5 | 4.84 | 290 | 365 | 3400 |
| NU224E | 120 | 215 | 40 | 2.1 | 188 | 143.5 | 5.8 | 335 | 415 | 3200 |
| NU226E | 130 | 230 | 40 | 3 | 202 | 153.5 | 6.5 | 360 | 450 | 3000 |
| NU228E | 140 | 250 | 42 | 3 | 217 | 169 | 9.3 | 390 | 510 | 4800 |
| NU230E | 150 | 270 | 45 | 3 | 234 | 182 | 11.8 | 440 | 585 | 4500 |
| NU232E | 160 | 290 | 48 | 3 | 250 | 195 | 14.6 | 500 | 670 | 4300 |
| NU234E | 170 | 310 | 52 | 4 | 268 | 207 | 18.1 | 585 | 780 | 3600 |
| NU236E | 180 | 320 | 52 | 4 | 279 | 217 | 18.9 | 610 | 830 | 3600 |
| NU238E | 190 | 340 | 55 | 4 | 295 | 230 | 22.8 | 680 | 930 | 3200 |
| NU240E | 200 | 360 | 58 | 4 | 312 | 243 | 30.6 | 750 | 1040 | 3000 |
| NU244E | 220 | 400 | 65 | 4 | 344 | 268 | 38.5 | 950 | 1320 | 2800 |
| NU248MA | 240 | 440 | 72 | 4 | 365 | 295 | 51.7 | 1140 | 1600 | 2600 |
| NU252MA | 260 | 480 | 80 | 5 | 397 | 320 | 68.4 | 1340 | 1900 | 2400 |
| NU256MA | 280 | 500 | 80 | 5 | 417 | 340 | 72.1 | 1400 | 2000 | 2200 |
| NU260MA | 300 | 540 | 85 | 5 | 351 | 364 | 90.4 | 1600 | 2320 | 2000 |
| NU264MA | 320 | 580 | 92 | 5 | 485 | 390 | 113 | 1800 | 2700 | 1900 |
