جزئیات محصول:
|
| نام: | غلتک تک ردیفه استوانه ای | نوع مته: | سر راست |
|---|---|---|---|
| طراحی پایه: | ردیف تک نیمه موقعیت | مواد بلبرینگ: | 100Cr6، GCr15، AISI 52100 |
| مواد قفس: | قفس فولادی / پلاستیکی PA66 / برنجی ماشینکاری شده | سیستم اندازه گیری: | متریک |
| تعداد ردیف غلتک: | تک ردیف | حلقه گیر: | خیر |
| فلنج ها: | (2) حلقه بیرونی، (1) حلقه داخلی | کلاس تحمل: | عادی (PN) |
| برجسته: | بلبرینگ غلتکی دقیق NJ310E,بلبرینگ سوزنی متریک نیمه محل,یاتاقان سوزنی متریک تک ردیفه |
||

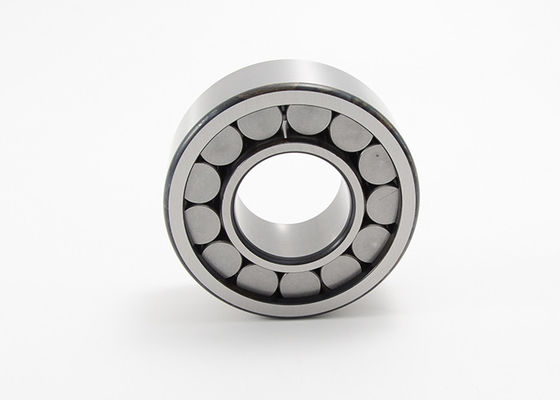

یاتاقان غلتکی استوانه ای نیمه مکان یابی تک ردیفی با سوراخ مستقیم NJ310E
غلتک استوانه ای با قفس تک ردیفی یاتاقان نیمه جانمایی 2 دنده روی حلقه بیرونی 1 دنده در حلقه داخلی نوع NJ
رولبرینگ های استوانه ای تک ردیفه با قفس در موارد زیر مناسب هستند:
یاتاقان غلتکی استوانه ای نیمه موقعیت یابی تک ردیفه مستقیم نوع حفره NJ مشخصات:
| کد بلبرینگ | ابعاد | جرم | رتبه بندی بار پایه | محدود کردن سرعت | |||||||
| د | دی | ب | rsmin | d1 | D1 | Fw، Ew | پویا | ایستا | |||
| Cr | کور | ||||||||||
| میلی متر | کیلوگرم | KN | دور در دقیقه | ||||||||
| NJ303E | 17 | 47 | 14 | 1 | - | 37 | 24.2 | 0.124 | 25.5 | 21.2 | 16000 |
| NJ304E | 20 | 52 | 15 | 1.1 | - | 42.4 | 27.5 | 0.156 | 31.5 | 27 | 14000 |
| NJ305E | 25 | 62 | 17 | 1.1 | - | 50.7 | 34 | 0.25 | 41.5 | 37.5 | 12000 |
| NJ306E | 30 | 72 | 19 | 1.1 | - | 58.9 | 40.5 | 0.376 | 51 | 48 | 10000 |
| NJ307E | 35 | 80 | 21 | 1.5 | - | 66.3 | 46.2 | 0.496 | 64 | 63 | 9000 |
| NJ308E | 40 | 90 | 23 | 1.5 | - | 75.6 | 52 | 0.674 | 81.5 | 78 | 7500 |
| NJ309E | 45 | 100 | 25 | 1.5 | - | 83.5 | 58.5 | 0.913 | 98 | 100 | 6700 |
| NJ310E | 50 | 110 | 27 | 2 | - | 91.2 | 65 | 1.19 | 110 | 114 | 6300 |
| NJ311E | 55 | 120 | 29 | 2 | - | 101 | 70.5 | 1.51 | 134 | 140 | 5600 |
| NJ312E | 60 | 130 | 31 | 2.1 | - | 110 | 77 | 1.89 | 150 | 156 | 5000 |
| NJ313E | 65 | 140 | 33 | 2.1 | - | 119 | 82.5 | 2.32 | 180 | 190 | 4800 |
| NJ314E | 70 | 150 | 35 | 2.1 | - | 127 | 89 | 2.84 | 204 | 220 | 4500 |
| NJ315E | 75 | 160 | 37 | 2.1 | - | 136 | 95 | 3.39 | 240 | 265 | 4000 |
| NJ316E | 80 | 170 | 39 | 2.1 | - | 144 | 101 | 4.03 | 255 | 275 | 3800 |
| NJ317E | 85 | 180 | 41 | 3 | - | 153 | 108 | 290 | 325 | 5600 | |
| NJ318E | 90 | 190 | 43 | 3 | - | 162 | 113.5 | 5.49 | 315 | 345 | 3400 |
| NJ319E | 95 | 200 | 45 | 3 | - | 170 | 121.5 | 6.44 | 335 | 380 | 3400 |
| NJ320E | 100 | 215 | 47 | 3 | - | 182 | 127.5 | 7.82 | 380 | 425 | 5000 |
| NJ321E | 105 | 225 | 49 | 2.1 | - | 190 | 133 | 9 | 480 | 500 | 3800 |
| NJ322E | 110 | 240 | 50 | 3 | - | 201 | 143 | 10.3 | 440 | 510 | 4800 |
| NJ324E | 120 | 260 | 55 | 3 | - | 219 | 154 | 13.5 | 520 | 600 | 2800 |
| NJ326E | 130 | 280 | 58 | 4 | - | 236 | 167 | 16.5 | 570 | 670 | 2600 |
| NJ328E | 140 | 300 | 62 | 4 | - | 252 | 180 | 20.5 | 670 | 800 | 2400 |
| NJ330E | 150 | 320 | 65 | 4 | - | 270 | 193 | 27.2 | 765 | 930 | 3600 |
| NJ332E | 160 | 340 | 68 | 4 | - | 286 | 204 | 32.3 | 865 | 1060 | 3000 |
| NJ334E | 170 | 360 | 72 | 4 | - | 303 | 218 | 38.6 | 965 | 1220 | 3000 |
| NJ344E | 220 | 460 | 88 | 5 | - | 371 | 284 | 75.5 | 1430 | 1900 | 2400 |
| NJ348E | 240 | 500 | 95 | 5 | - | 401 | 310 | 97 | 1730 | 2280 | 2200 |
