جزئیات محصول:
|
| نام: | غلتک تک ردیفه استوانه ای | نمایه حفره: | سر راست |
|---|---|---|---|
| مواد قفس: | قفس فولادی / قفس قالبی پلاستیکی / قفس برنجی ماشینکاری شده | مواد بلبرینگ: | بلبرینگ فولاد 100Cr6، GCr15، AISI 52100 |
| تعداد ردیف غلتک: | تک ردیف | کلاس دقیق: | RBEC 1 / ISO P0 |
| قابل تفکیک: | حلقه داخلی - یک طرف | ویژگی های دیگر: | High Capacity | ظرفیت بالا | 1 Rib Inner Ring | 1 حلقه داخلی دنده | 2 |
| برجسته: | غلتک دقیق NJ2207E,رولبرینگ استوانه ای مهر و موم شده تک ردیفه,رولبرینگ استوانه ای مهر و موم شده با سوراخ مستقیم |
||

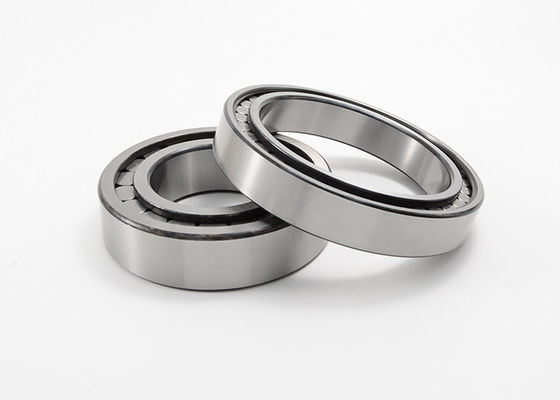

یاتاقان غلتکی استوانه ای حلقه داخلی قابل جابجایی تک ردیفه با سوراخ مستقیم NJ2207E
رولبرینگ استوانه ای تک ردیف با طرح NJ
قفس فولادی، قفس برنجی ماشینکاری شده یا قفس قالب گیری پلاستیکی مواد PA66.RBEC 1 |ISO P0؛تک ردیف؛حلقه داخلی - یک طرف قابل جدا شدن.بدون Snap Ring;قابل روانکاری مجدد؛C0-ترخیص داخلی متوسط؛نگهدارنده
یک یاتاقان استوانه ای تک ردیف با طرح NJ، از یک حلقه داخلی و خارجی جامد با غلتک های استوانه ای در یک قفس تشکیل شده است.حلقه بیرونی دارای دو دنده سفت و سخت است، در حالی که حلقه داخلی دارای یک دنده سفت و سخت است.در نتیجه، بلبرینگ های NJ می توانند نیروهای شعاعی و همچنین نیروهای محوری را در یک جهت پشتیبانی کنند.این نوع بلبرینگ به عنوان یاتاقان پشتیبانی استفاده می شود.یاتاقان های پشتیبانی امکان جابجایی محوری شفت را نسبت به محفظه در یک جهت می دهند.شفت به صورت محوری در جهت دیگر قرار دارد.بلبرینگ های NJ همچنین می توانند به عنوان یاتاقان های مکان یابی با ترکیب آنها با حلقه های زاویه ای HJ (به طور جداگانه موجود است) استفاده شوند.یاتاقان های مکان یابی برای تعیین موقعیت محوری شفت در هر دو جهت استفاده می شوند.
ویژگی های اصلی:
مشخصات حلقه داخلی قابل جابجایی رولبرینگ تمام استوانه ای تک ردیفه:
| کد بلبرینگ | ابعاد | جرم | رتبه بندی بار پایه | محدود کردن سرعت | |||||||
| د | دی | ب | rsmin | d1 | D1 | Fw، Ew | پویا | ایستا | |||
| Cr | کور | ||||||||||
| میلی متر | کیلوگرم | KN | دور در دقیقه | ||||||||
| NJ2203E | 17 | 40 | 16 | 0.6 | - | 32.4 | 22.1 | 0.053 | 24 | 22 | 18000 |
| NJ2204E | 20 | 47 | 18 | 1 | - | 38.8 | 26.5 | 0.15 | 32.5 | 31 | 16000 |
| NJ2205E | 25 | 52 | 18 | 1 | - | 43.8 | 31.5 | 0.169 | 34.5 | 34.5 | 15000 |
| NJ2206E | 30 | 62 | 20 | 1 | - | 52.5 | 37.5 | 0.261 | 49 | 50 | 12000 |
| NJ2207E | 35 | 72 | 23 | 1.1 | - | 60.7 | 44 | 0.416 | 42 | 65.5 | 10000 |
| NJ2208E | 40 | 80 | 23 | 1.1 | - | 67.9 | 49.5 | 0.504 | 71 | 75 | 9000 |
| NJ2209E | 45 | 85 | 23 | 1.1 | - | 73 | 54.5 | 0.544 | 73.5 | 81.5 | 8500 |
| NJ2210E | 50 | 90 | 23 | 1.1 | - | 78 | 59.5 | 0.586 | 78 | 88 | 8000 |
| NJ2211E | 55 | 100 | 25 | 1.5 | - | 86.3 | 66 | 0.812 | 98 | 118 | 7000 |
| NJ2212E | 60 | 110 | 28 | 1.5 | - | 95.7 | 72 | 1.1 | 129 | 153 | 6300 |
| NJ2213E | 65 | 120 | 31 | 1.5 | - | 104 | 78.5 | 1.46 | 150 | 183 | 5600 |
| NJ2214E | 70 | 125 | 31 | 1.5 | - | 109 | 83.5 | 1.55 | 156 | 196 | 5300 |
| NJ2215E | 75 | 130 | 31 | 1.5 | - | 114 | 88.5 | 1.64 | 163 | 208 | 5300 |
| NJ2216E | 80 | 140 | 33 | 2 | - | 123 | 95.3 | 2.05 | 186 | 245 | 4800 |
| NJ2217E | 85 | 150 | 36 | 2 | - | 131 | 100.5 | 2.55 | 215 | 275 | 4500 |
| NJ2218E | 90 | 160 | 40 | 2 | - | 140 | 107 | 3.23 | 240 | 315 | 4300 |
| NJ2219E | 95 | 170 | 43 | 2.1 | - | 149 | 112.5 | 3.98 | 285 | 375 | 3800 |
| NJ2220E | 100 | 180 | 46 | 2.1 | - | 157 | 119 | 4.85 | 335 | 440 | 3800 |
| NJ2222E | 110 | 200 | 53 | 2.1 | - | 174 | 132.5 | 6.89 | 380 | 520 | 3400 |
| NJ2224E | 120 | 215 | 58 | 2.1 | - | 188 | 143.5 | 8.54 | 450 | 610 | 3200 |
| NJ2226E | 130 | 230 | 64 | 3 | - | 202 | 153.5 | 10.6 | 530 | 735 | 3000 |
| NJ2228E | 140 | 250 | 68 | 3 | - | 217 | 169 | 14.7 | 570 | 830 | 4500 |
| NJ2230E | 150 | 270 | 73 | 3 | - | 234 | 182 | 18.7 | 655 | 980 | 4300 |
| NJ2232E | 160 | 290 | 80 | 3 | - | 252 | 193 | 23.5 | 800 | 1180 | 3800 |
| NJ2234E | 170 | 310 | 86 | 4 | - | 270 | 205 | 35.7 | 950 | 1400 | 3200 |
| NJ2236E | 180 | 320 | 86 | 4 | - | 280 | 215 | 30.9 | 1000 | 1500 | 3200 |
| NJ2248EX | 240 | 440 | 120 | 4 | - | 365 | 295 | 82.8 | 1830 | 2800 | 2400 |
| NJ2252E | 260 | 480 | 130 | 5 | - | 397 | 320 | 112 | 2160 | 3350 | 2200 |
