جزئیات محصول:
|
| نام: | غلتک تک ردیفه استوانه ای | نوع مته: | سوراخ استوانه ای |
|---|---|---|---|
| نوع قفس: | قفس فولادی / قفس برنجی ماشینکاری شده / قفس قالب گیری پلاستیکی ساخته شده از PA66 | مواد بلبرینگ: | 100Cr6، GCr15، AISI 52100 |
| سیستم اندازه گیری: | سری متریک | تعداد ردیف های عنصر نورد: | 1 (طراحی تک ردیفی) |
| دقت، درستی: | دقت استاندارد | ویژگی های دیگر: | تک ردیف، بلبرینگ بدون مکان، 0 دنده در حلقه بیرونی، 2 دنده در حلقه داخلی |
| برجسته: | غلتک دقیق N310E,غلتک دقیق N320E,غلتک استوانه ای بدون مکان |
||

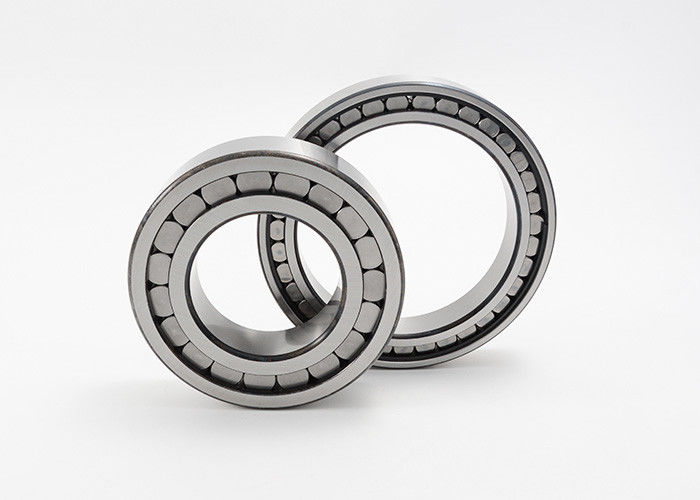

غلتک استوانه ای تک ردیف با حلقه بیرونی قابل جابجایی N310E N320E
رولبرینگ استوانه ای قفس دار تک ردیفی بلبرینگ بدون محل 0 دنده روی حلقه بیرونی 2 دنده روی حلقه داخلی نوع N3
یک رولبرینگ استوانه ای تک ردیفی از یک حلقه داخلی و خارجی جامد با غلتک های استوانه ای در یک قفس تشکیل شده است.این قفس از تماس بین غلتک‌های سیلندر جلوگیری می‌کند، بنابراین این نوع بلبرینگ می‌تواند سرعت‌های بالاتری را نسبت به یاتاقان‌های غلتکی سیلندر کامل پشتیبانی کند.همچنین رولبرینگ های استوانه ای تک ردیفه با قفس بسیار صلب هستند و می توانند نیروهای شعاعی بالایی را متحمل شوند.از آنجایی که حلقه های داخلی و خارجی این بلبرینگ ها به راحتی جدا می شوند، نصب آنها بسیار آسان است.
از کاربردهای رولبرینگ های استوانه ای تک ردیفی می توان به گیربکس، ماشین آلات کشاورزی، پمپ ها، کمپرسورها و موتورهای الکتریکی اشاره کرد.
غلتک استوانه ای تک ردیف با حلقه بیرونی قابل جابجایی سری N3 جزئیات:
| کد بلبرینگ | ابعاد | جرم | رتبه بندی بار پایه | محدود کردن سرعت | |||||||
| د | دی | ب | rsmin | d1 | D1 | Fw، Ew | پویا | ایستا | |||
| Cr | کور | ||||||||||
| میلی متر | کیلوگرم | KN | دور در دقیقه | ||||||||
| N303E | 17 | 47 | 14 | 1 | 27.7 | - | 40.2 | 0.124 | 25.5 | 21.2 | 16000 |
| N304E | 20 | 52 | 15 | 1.1 | 31.2 | - | 45.5 | 0.16 | 31.5 | 27 | 14000 |
| N305E | 25 | 62 | 17 | 1.1 | 38.1 | - | 54 | 0.242 | 41.5 | 37.5 | 12000 |
| N306E | 30 | 72 | 19 | 1.1 | 45 | - | 62.5 | 0.366 | 51 | 48 | 10000 |
| N307E | 35 | 80 | 21 | 1.5 | 51 | - | 70.2 | 0.486 | 64 | 63 | 9000 |
| N308E | 40 | 90 | 23 | 1.5 | 57.5 | - | 80 | 0.656 | 81.5 | 78 | 7500 |
| N309E | 45 | 100 | 25 | 1.5 | 64.4 | - | 88.5 | 0.891 | 98 | 100 | 6700 |
| N310E | 50 | 110 | 27 | 2 | 71.2 | - | 97 | 1.16 | 110 | 114 | 6300 |
| N311E | 55 | 120 | 29 | 2 | 77.5 | - | 106.5 | 1.48 | 134 | 140 | 5600 |
| N312E | 60 | 130 | 31 | 2.1 | 84.3 | - | 115 | 1.84 | 150 | 156 | 5000 |
| N313E | 65 | 140 | 33 | 2.1 | 90.5 | - | 124.5 | 2.28 | 180 | 190 | 4800 |
| N314E | 70 | 150 | 35 | 2.1 | 97.3 | - | 133 | 2.79 | 204 | 220 | 4500 |
| N315E | 75 | 160 | 37 | 2.1 | 104 | - | 143 | 3.34 | 240 | 265 | 4000 |
| N317E | 85 | 180 | 41 | 3 | 117 | - | 160 | 5.3 | 290 | 325 | 5600 |
| N318E | 90 | 190 | 43 | 3 | 124 | - | 169.5 | 6.19 | 315 | 345 | 5300 |
| N319E | 95 | 200 | 45 | 3 | 132 | - | 177.5 | 7.04 | 335 | 380 | 5300 |
| N320E | 100 | 215 | 47 | 3 | 139 | - | 191.5 | 8.75 | 380 | 425 | 5000 |
| N321E | 105 | 225 | 49 | 2.1 | 145 | - | 201 | 8.65 | 480 | 500 | 3800 |
| N322E | 110 | 240 | 50 | 3 | 155 | - | 211 | 11.7 | 440 | 510 | 4800 |
| N324E | 120 | 260 | 55 | 3 | 168 | - | 230 | 15.1 | 520 | 600 | 4500 |
| N326E | 130 | 280 | 58 | 4 | 181 | - | 247 | 18.4 | 610 | 720 | 4300 |
| N232E | 160 | 290 | 48 | 3 | 206 | - | 259 | 14.6 | 500 | 670 | 4300 |
| N334E | 170 | 360 | 72 | 4 | 236 | - | 318 | 37.9 | 965 | 1220 | 3000 |
