جزئیات محصول:
|
| نام: | غلتک تک ردیفه استوانه ای | نوع بلبرینگ: | غلتک استوانه ای |
|---|---|---|---|
| منفذ: | ج - سوراخ استوانه ای | مواد: | بلبرینگ فولاد 100Cr6، GCr15، AISI 52100 |
| مهر: | باز کن | پخش داخلی شعاعی: | استاندارد / سفارشی |
| نوع قفس: | قفس فولادی یا قفس برنجی | تعداد عناصر نورد: | تک ردیف |
| برجسته: | یاتاقان حفاری استوانه ای gcr15,یاتاقان حفره استوانه ای تک ردیفی,غلتک فولادی N208E |
||

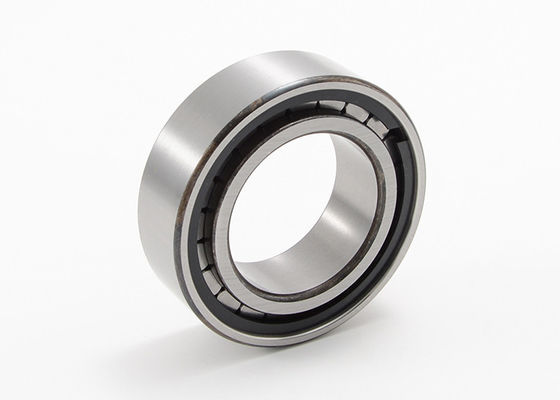

حلقه بیرونی قابل جابجایی تک ردیفه با سوراخ مستقیم غلتکی N208E
غلتک تک ردیفه استوانه ای طرح N
یک رولبرینگ استوانه ای تک ردیفی از یک حلقه داخلی و خارجی جامد با غلتک های استوانه ای در یک قفس تشکیل شده است.این قفس از تماس بین غلتک‌های سیلندر جلوگیری می‌کند، بنابراین این نوع بلبرینگ می‌تواند سرعت‌های بالاتری را نسبت به یاتاقان‌های غلتکی سیلندر کامل پشتیبانی کند.همچنین رولبرینگ های استوانه ای تک ردیفه با قفس بسیار صلب هستند و می توانند نیروهای شعاعی بالایی را متحمل شوند.از آنجایی که حلقه های داخلی و خارجی این بلبرینگ ها به راحتی جدا می شوند، نصب آنها بسیار آسان است.
برنامه های کاربردی:
مشخصات طراحی غلتک استوانه ای تک ردیفی با سوراخ مستقیم و حلقه بیرونی قابل جابجایی N:
| کد بلبرینگ | ابعاد | جرم | رتبه بندی بار پایه | محدود کردن سرعت | |||||||
| د | D | ب | rsmin | d1 | D1 | Fw، Ew | پویا | ایستا | |||
| Cr | کور | ||||||||||
| میلی متر | کیلوگرم | KN | دور در دقیقه | ||||||||
| N203E | 17 | 40 | 12 | 0.6 | 25 | - | 35.1 | 0.068 | 17.6 | 14.6 | 18000 |
| N204E | 20 | 47 | 14 | 1 | 29.7 | - | 41.5 | 0.112 | 27.5 | 24.5 | 16000 |
| N205E | 25 | 52 | 15 | 1 | 34.7 | - | 46.5 | 0.135 | 29 | 27.5 | 15000 |
| N206E | 30 | 62 | 16 | 1 | 41.2 | - | 55.5 | 0.205 | 39 | 37.5 | 12000 |
| N207E | 35 | 72 | 17 | 1.1 | 41.8 | - | 64 | 0.301 | 50 | 50 | 10000 |
| N208E | 40 | 80 | 18 | 1.1 | 54 | - | 71.5 | 0.358 | 53 | 53 | 9000 |
| N209E | 45 | 85 | 19 | 1.1 | 59 | - | 76.5 | 0.434 | 61 | 63 | 8500 |
| N210E | 50 | 90 | 20 | 1.1 | 64 | - | 81.5 | 0.488 | 64 | 68 | 8000 |
| N211E | 55 | 100 | 21 | 1.5 | 70.8 | - | 90 | 0.668 | 83 | 95 | 7000 |
| N212E | 60 | 110 | 22 | 1.5 | 77.5 | - | 100 | 0.827 | 95 | 1.4 | 6300 |
| N213E | 65 | 120 | 23 | 1.5 | 84.4 | - | 108.5 | 1.05 | 108 | 120 | 6000 |
| N214E | 70 | 125 | 24 | 1.5 | 89.4 | - | 113.5 | 1.16 | 120 | 137 | 5300 |
| N215E | 75 | 130 | 25 | 1.5 | 94.3 | - | 118.5 | 1.29 | 132 | 156 | 5300 |
| N216E | 80 | 140 | 26 | 2 | 101 | - | 127.3 | 1.55 | 140 | 170 | 4800 |
| N217E | 85 | 150 | 28 | 2 | 107 | - | 136.5 | 1.92 | 163 | 193 | 4500 |
| N218E | 90 | 160 | 30 | 2 | 114 | - | 145 | 2.37 | 183 | 216 | 4300 |
| N219E | 95 | 170 | 32 | 2.1 | 120 | - | 154.5 | 2.89 | 220 | 265 | 3800 |
| N220E | 100 | 180 | 34 | 2.1 | 127 | - | 163 | 3.5 | 250 | 3.5 | 3800 |
| N221E | 105 | 190 | 36 | 2.1 | 134 | - | 173 | 4.63 | 260 | 320 | 5600 |
| N222E | 110 | 200 | 38 | 2.1 | 141 | - | 180.5 | 6.87 | 290 | 365 | 3400 |
| N224E | 120 | 215 | 40 | 2.1 | 153 | - | 195.5 | 5.67 | 335 | 415 | 3200 |
| N226E | 130 | 230 | 40 | 3 | 164 | - | 209.5 | 6.51 | 360 | 450 | 3000 |
| N232E | 160 | 290 | 48 | 3 | 206 | - | 259 | 14.6 | 500 | 670 | 4300 |
