بلبرینگ غلتک دقیق دنده جامد P2 غلتک دوبل استوانه ای NNU49/530 K/W33

چت IM آنلاین در حال حاضر

بلبرینگ غلتک دقیق دنده جامد P2 غلتک دوبل استوانه ای NNU49/530 K/W33

بلبرینگ غلتک دقیق دنده جامد P2 غلتک دوبل استوانه ای NNU49/530 K/W33
بلبرینگ غلتک دقیق دنده جامد P2 غلتک دوبل استوانه ای NNU49/530 K/W33 بلبرینگ غلتک دقیق دنده جامد P2 غلتک دوبل استوانه ای NNU49/530 K/W33

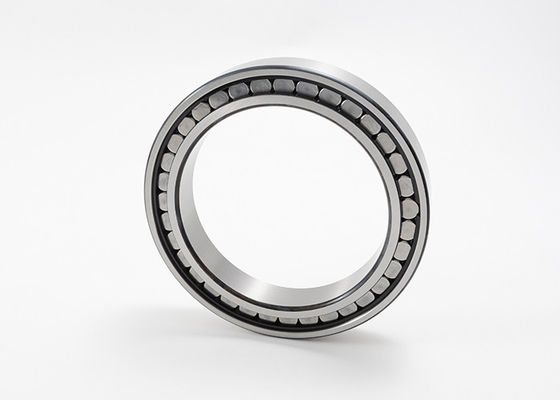

تصویر بزرگ :  بلبرینگ غلتک دقیق دنده جامد P2 غلتک دوبل استوانه ای NNU49/530 K/W33

جزئیات محصول:
محل منبع: چین
نام تجاری: MOUETTE
گواهی: ISO/TS 16949:2009, ISO 9001:2008
شماره مدل: NNU49/500 K/W33X، NNU40/500 K/W33، NNU41/500 K/W33، NNU49/530 K/W33، NNU40/530 K/W33، NNU41/530 K/W3
پرداخت:
مقدار حداقل تعداد سفارش: 10
قیمت: USD20 per Piece (Contact for details)
جزئیات بسته بندی: کیسه های پلاستیکی، کارتن و جعبه تخته سه لا استاندارد اروپایی.
زمان تحویل: 3-45 روز کاری. (تعداد زیادی سهام موجود است))
شرایط پرداخت: L/C، T/T، D/A، Western Union، Paypal
قابلیت ارائه: 500000 عدد در ماه

بلبرینگ غلتک دقیق دنده جامد P2 غلتک دوبل استوانه ای NNU49/530 K/W33

شرح
نام: رولبرینگ دو ردیفه استوانه ای نوع مته: K - حفره مخروطی 1:12 (استاندارد برای اکثر انواع)
مهر: بدون مهر نوع قفس: م - قفس برنجی ماشینکاری شده
دقت، درستی: P2، SP، P4، P5، P6 تثبیت حرارتی: بدون تثبیت حرارتی - درجه حرارت تا 120 درجه سانتیگراد
مواد بلبرینگ: فولاد کروم با کیفیت بالا 100Cr6 ویژگی های دیگر: سوراخ مخروطی، حلقه های بیرونی با دنده های جامد، شیارهای روانکاری و سوراخ روی حلقه های بیرونی.
برجسته:

غلتک دقیق دنده جامد

,

غلتک دوگانه استوانه ای NNU49

,

غلتک دو استوانه ای P2

حلقه های بیرونی دو ردیفه غلتکی استوانه ای با دنده های جامد NNU49/530 K/W33



غلتک های استوانه ای و مسیرهای مسابقه یاتاقان های تماسی خطی هستند.ظرفیت بار، عمدتاً بار شعاعی را تحمل می کند.اصطکاک بین المنت نورد و لبه نگهدارنده حلقه کم است که برای چرخش با سرعت بالا مناسب است.با توجه به اینکه حلقه دارای دنده است، می توان آن را به غلتک های استوانه ای تک ردیفی مانند NU، NJ، NUP، N، NF و غلتک های استوانه ای دو ردیفه مانند NNU و NN تقسیم کرد.یاتاقان دارای ساختار قابل تفکیک با حلقه داخلی و حلقه بیرونی است.



رولبرینگ‌های استوانه‌ای NN مجهز به دنده‌هایی در حلقه داخلی، یاتاقان‌های نوع NNU با دنده‌هایی در حلقه بیرونی هستند.نوع NN به طور گسترده ای مورد استفاده قرار می گیرد، زیرا کار اولیه با روغن کاری گریس کوتاه است و از تجمع روغن در داخل یاتاقان با روغن کاری روغن جلوگیری می شود.



رولبرینگ های استوانه ای بدون دنده در حلقه داخلی یا خارجی، حلقه داخلی و حلقه بیرونی می توانند نسبت به جهت محوری حرکت کنند، بنابراین می توان از آن به عنوان یاتاقان انتهای آزاد استفاده کرد.رولبرینگ های استوانه ای با دنده های دوتایی در یک طرف حلقه داخلی و حلقه بیرونی و یک دنده در طرف دیگر حلقه می توانند درجه خاصی از بار محوری را در یک جهت تحمل کنند.به طور کلی از قفس های فولادی یا قفس های جامد ماشین آلیاژ مس استفاده کنید.اما بخشی از استفاده از قفس تشکیل دهنده پلی آمید نیز وجود دارد.



دمای عملیاتی:

رولبرینگ‌های استوانه‌ای کامل برای دمای کارکرد از -30 تا +120 درجه سانتی‌گراد مناسب هستند.



ویژگی های اصلی:

  • قابلیت حمل بار شعاعی اضافی در مقایسه با محصول تک ردیفه.
  • با ابعاد قابل تعویض مشخص شده ISO/DIN طراحی شده است.
  • به صورت مونتاژ کامل فروخته می شود.
  • حلقه های بیرونی با دنده های جامد.
  • شیارها و سوراخ های روانکاری روی حلقه های بیرونی.
  • یک قفس برنجی جامد



شرح پسوند

ب - ارائه طرح استاندارد با قفس برنجی از نوع دو شاخه

K - Tapered Bore, Taper 1:12

W33 - شیار روانکاری و سه سوراخ در حلقه بیرونی یاتاقان

SP - کلاس دقت ویژه برای یاتاقان های ماشین ابزار: دقت ابعادی تقریباً P5، دقت اجرا تقریباً تا P4



مشخصات غلتک استوانه ای دو ردیفه، حلقه های بیرونی با دنده های جامد:

شماره قطعه بعد، ابعاد، اندازه رتبه بندی بار پایه (KN) محدود کردن سرعت جرم
(میلی متر) (دور در دقیقه) (کیلوگرم)
د دی ب rsmin Fw ایو Cr کور گریس روغن
NNU49/500 500 670 170 5 568 - 2600 5550 600 700 168
NNU49/500/W33 500 670 170 5 568 - 2600 5550 600 700 167
NNU49/500 K 500 670 170 5 568 - 2600 5550 600 700 162
NNU49/500 K/W33X 500 670 170 5 568 - 2600 5550 600 700 161
NNU30/500 500 720 167 6 564 - 2580 5600 550 650 220
NNU40/500/W33 500 720 167 6 564 - 4450 10500 500 600 285
NNU40/500 K/W33 500 720 167 6 564 - 4450 10500 500 600 282
NNU41/500/W33 500 830 325 7.5 582 - 7400 14500 450 550 705
NNU41/500 K/W33 500 830 325 7.5 582 - 7400 14500 450 550 499

NNU49/530 530 710 180 5 588 - 2580 5600 550 650 202
NNU49/530/W33 530 710 180 5 588 - 2580 5600 550 650 201
NNU49/530 K 530 710 180 5 588 - 2580 5600 550 650 198
NNU49/530 K/W33 530 710 180 5 588 - 2580 5600 550 650 197
NNU40/530/W33 530 780 250 6 591 - 5400 12100 450 550 415
NNU40/530 K/W33 530 780 250 6 591 - 5400 12100 450 550 410
NNU41/530 K/W33 530 870 335 7.5 618 - 7750 15500 400 500 788
NNU41/530/W33 530 870 335 7.5 618 - 7750 15500 400 500 788

NNU49/560 560 750 190 5 623 - 3210 8950 500 600 239
NNU49/560/W33 560 750 190 5 623 - 3210 8950 500 600 245
NNU49/560 K 560 750 190 5 623 - 3210 8950 500 600 235
NNU49/560 K/W33 560 750 190 5 623 - 3210 8950 500 600 235
NNU31/560/W33 560 920 280 7.5 650 - 6850 13700 350 450 738

NNU49/600 600 800 200 5 666 - 3850 10500 450 550 284
NNU49/600/W33 600 800 200 5 666 - 3850 10500 450 550 282
NNU49/600 K 600 800 200 5 666 - 3850 10500 450 550 278
NNU49/600 K/W33 600 800 200 5 666 - 3850 10500 450 550 276
NNU41/600/W33 600 980 375 7.5 699 - 9800 21000 320 420 1123

NNU48/630 630 780 150 4 676 - 2290 7000 420 500 160
NNU49/630 630 850 218 6 704 - 4000 10800 400 480 356

NNU49/670 670 900 230 6 738 - 4900 12500 350 430 424
NNU30/670 670 980 230 7.5 760 - 4980 11300 300 400 594

NNU48/710 710 870 160 4   - 2600 8500 350 430 203
NNU40/710/W33 710 1030 315 7.5 784 - 9000 21500 250 350 858
NNU41/710/W33 710 1150 438 9.5 820 - 12800 28000 220 300 1800

NNU49/750 750 1000 250 6 831 - 5400 15800 300 400 535
NNU40/750/W33 750 1090 335 7.5 830 - 10000 23500 220 300 924
NNU41/750/W33 750 1220 475 9.5 871 - 16000 35600 200 280 2240

NNU49/800 800 1060 258 6   - 5700 16500 280 350 573
NNU49/800/W33X 800 1060 258 6 884 - 5800 16500 280 350 614
NNU40/800/W33 800 1150 345 7.5 885 - 10500 26500 200 280 1150
NNU41/800/W33 800 1280 475 9.5 921 - 15500 36000 190 260 2380

NNU48/850 850 1030 180 5 905 - 3400 11400 280 350 310
NNU49/850/W33X 850 1120 272 6 939 - 5650 17500 240 320 715
NNU40/850/W33 850 1220 365 7.5 940 - 11000 28000 190 260 1350
NNU41/850/W33 850 1360 500 12 976 - 19000 44500 180 250 2890

NNU49/900/W33X 900 1180 280 6 986 - 6300 19000 220 300 843
NNU40/900/W33 900 1280 375 7.5 990 - 12500 31000 180 250 1510
NNU41/900/W33 900 1420 515 12 1032 - 20500 47000 170 240 3160
NNU41/900 K/W33 900 1420 515 12 1032 - 20500 47000 170 240 3160

NNU49/950/W33X 950 1250 300 7.5 1046 - 7050 22300 210 280 958
NNU40/950/W33 950 1360 412 7.5 1050 - 13500 35000 170 240 1890
NNU41/950/W33 950 1500 545 12 1092 - 24500 56500 165 235 3850

NNU49/1000/W33X 1000 1320 315 7.5 1103 - 8500 26000 200 260 1250
NNU40/1000/W33 1000 1420 412 7.5 1101 - 15000 38000 170 235 1985
NNU41/1000 K30/W33 1000 1580 580 12 1154 - 27200 62500 165 230 4250

NNU49/1060/W33 1060 1400 335 7.5 1160 - 10000 30600 190 230 1360
NNU49/1060 K/W33 1060 1400 335 7.5 1160 - 10000 30600 190 230 1340
NNU41/1060/W33 1060 1660 600 15 1214 - 29000 69400 165 230 5075
NNU41/1060K/W33 1060 1660 600 15 1214 - 29000 69400 165 230 5050

NNU49/1120/W33 1120 1460 335 7.5 1220 - 10000 31500 185 225 1440
NNU49/1120 K/W33 1120 1460 335 7.5 1220 - 10000 31500 185 225 1410
NNU41/1120/W33 1120 1750 630 15 1279 - 33500 76600 160 210 5570
NNU41/1120K30/W33 1120 1750 630 15 1279 - 33500 76600 160 210 5520

NNU49/1180/W33 1180 1540 355 7.5 1285 - 11500 35500 180 220 1660
NNU49/1180 K/W33 1180 1540 355 7.5 1285 - 11500 35500 180 220 1610
NNU41/1180/W33 1180 1850 670 15 1350 - 35500 83500 150 185 7200
NNU41/1180 K/W33 1180 1850 670 15 1350 - 35500 83500 150 185 6870

NNU41/1250/W33 1250 1950 710 15 1426 - 41500 98500 120 160 8000
NNU41/1250 K/W33 1250 1950 710 15 1426 - 41500 98500 120 160 7920

NNU49/1320/W33 1320 1720 400 7.5 1442 - 13500 4250 170 210 3100
NNU49/1320 K/W33 1320 1720 400 7.5 1442 - 13500 4250 170 210 2900
NNU41/1320/W33 1320 2060 750 15 1507 - 45600 106000 130 150 9450
NNU41/1320 K/W33 1320 2060 750 15 1507 - 45600 106000 130 150 9000

NNU41/1400/W33 1400 2180 775 19 1598 - 49500 117000 90 120 10700
NNU41/1400 K/W33 1400 2180 775 19 1598 - 49500 117000 90 120 10000
NNU41/1500/W33 1500 2300 800 19 1709 - 52500 132000 85 110 12300



بلبرینگ غلتک دقیق دنده جامد P2 غلتک دوبل استوانه ای NNU49/530 K/W33 0

بلبرینگ غلتک دقیق دنده جامد P2 غلتک دوبل استوانه ای NNU49/530 K/W33 1





بلبرینگ غلتک دقیق دنده جامد P2 غلتک دوبل استوانه ای NNU49/530 K/W33 2



بلبرینگ غلتک دقیق دنده جامد P2 غلتک دوبل استوانه ای NNU49/530 K/W33 3



بلبرینگ غلتک دقیق دنده جامد P2 غلتک دوبل استوانه ای NNU49/530 K/W33 4
