جزئیات محصول:
|
| نام: | غلتک استوانه ای دو ردیفه فوق دقیق | نوع مته: | مخروطی، مخروطی 1:12 |
|---|---|---|---|
| مواد قفس: | قفس برنجی ماشینکاری شده | مواد بلبرینگ: | بلبرینگ فولاد با کیفیت |
| مکان یابی، حلقه بیرونی بلبرینگ: | سوراخ های روانکاری و شیار روانکاری در حلقه بیرونی | تعداد ردیف های عنصر نورد: | طراحی دو ردیفه |
| ترخیص داخلی شعاعی: | گروه 1 (C1) | دمای عملیاتی: | -20 درجه سانتیگراد ~ 120 درجه سانتیگراد |
| برجسته: | رولبرینگ استوانه ای دو ردیفه با دقت فوق العاده,رولبرینگ استوانه ای دو ردیفه NNU4960,رولبرینگ استوانه ای با سرعت بالا NNU4992 |
||

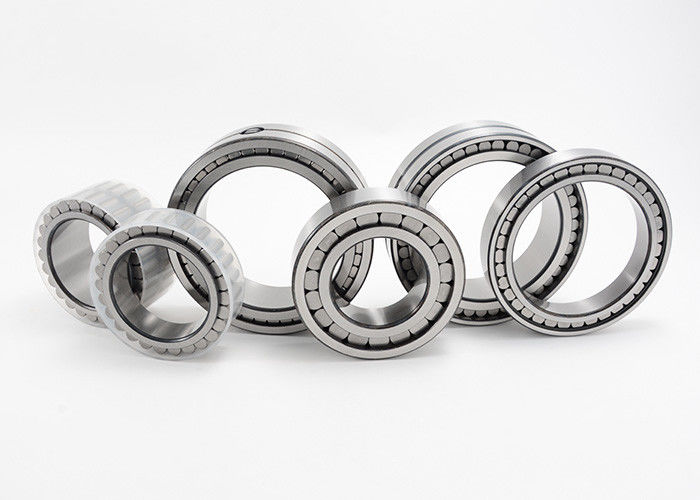

غلتک استوانه ای دو ردیفه فوق دقیق NNU4960 NNU4992 K/W33
رولبرینگ استوانه ای فوق دقیق NNU49، یاتاقان غیر محل، دو ردیفه، با سوراخ مخروطی، مخروطی 1:12، قابل جدا شدن، با قفس
امکانات

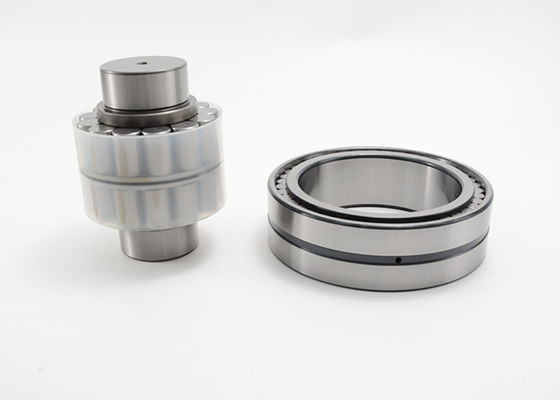

غلتک‌های استوانه‌ای بسیار دقیق شامل حلقه‌های بیرونی جامد، حلقه‌های داخلی جامد با سوراخ مخروطی (مخروطی 1:12) و مجموعه‌های غلتکی و قفس استوانه‌ای با قفس‌های ساخته شده از پلی آمید، برنج یا PEEK (پلی اتر اتر کتون) هستند.حلقه بیرونی قابل جابجایی است و بنابراین می توان آن را جدا از بقیه بسته بلبرینگ نصب کرد.حلقه داخلی فقط در مورد سری NNU49 قابل جدا شدن است.
رولبرینگ استوانه ای دو ردیفه فوق دقیق با سوراخ مخروطی و ویژگی روانکاری مشخصات طراحی NNU:
| شماره قطعه | بعد، ابعاد، اندازه | رتبه بندی بار پایه (KN) | محدود کردن سرعت | جرم | |||||||
| (میلی متر) | (دور در دقیقه) | (کیلوگرم) | |||||||||
| د | دی | ب | rsmin | Fw | ایو | Cr | کور | گریس | روغن | ||
| NNU4860 | 300 | 380 | 80 | 2.1 | 324 | - | 690 | 1760 | 1300 | 1600 | 21.7 |
| NNU4960 | 300 | 420 | 118 | 3 | 336 | - | 1230 | 2870 | 1200 | 1500 | 51.9 |
| NNU4960/W33 | 300 | 420 | 118 | 3 | 336 | - | 1230 | 2870 | 1200 | 1500 | 51.9 |
| NNU4960 K | 300 | 420 | 118 | 3 | 336 | - | 1230 | 2870 | 1200 | 1500 | 51.9 |
| NNU4960 K/W33 | 300 | 420 | 118 | 3 | 336 | - | 1230 | 2870 | 1200 | 1500 | 51.9 |
| NNU3160 | 300 | 500 | 160 | 5 | 358 | - | 1760 | 3150 | 900 | 1200 | 126 |
| NNU4864 | 320 | 400 | 80 | 2.1 | 346 | - | 700 | 1840 | 1200 | 1500 | 22.8 |
| NNU4964 | 320 | 440 | 118 | 3 | 359 | - | 1260 | 3050 | 1100 | 1400 | 54.9 |
| NNU4964/W33 | 320 | 440 | 118 | 3 | 359 | - | 1260 | 3050 | 1100 | 1400 | 54.9 |
| NNU4964 K | 320 | 440 | 118 | 3 | 359 | - | 1260 | 3050 | 1100 | 1400 | 53.4 |
| NNU4964 K/W33 | 320 | 440 | 118 | 3 | 359 | - | 1260 | 3050 | 1100 | 1400 | 53.4 |
| NNU3064 | 320 | 480 | 121 | 4 | 366 | - | 1350 | 2670 | 1100 | 1400 | 76.9 |
| NNU4064 | 320 | 480 | 160 | 4 | 366 | - | 1960 | 4300 | 1100 | 1400 | 103 |
| NNU3164 | 320 | 540 | 176 | 5 | 383 | - | 2090 | 3750 | 800 | 1100 | 154 |
| NNU4968 | 340 | 460 | 118 | 3 | 739 | - | 1350 | 3400 | 1100 | 1400 | 57.8 |
| NNU4968/W33 | 340 | 460 | 118 | 3 | 739 | - | 1350 | 3400 | 1100 | 1400 | 57.4 |
| NNU4968 K | 340 | 460 | 118 | 3 | 739 | - | 1350 | 3400 | 1100 | 1400 | 55.2 |
| NNU4968 K/W33 | 340 | 460 | 118 | 3 | 739 | - | 1350 | 3400 | 1100 | 1400 | 55 |
| NNU4068 | 340 | 520 | 180 | 5 | 393 | - | 2420 | 5350 | 860 | 1000 | 141 |
| NNU4068/W33X | 340 | 520 | 180 | 5 | 393 | - | 2420 | 5350 | 860 | 1000 | 136 |
| NNU4168 | 340 | 580 | 243 | 5 | 402 | - | 4000 | 7550 | 780 | 940 | 267 |
| NNU4972 | 360 | 480 | 118 | 3 | 399 | - | 1390 | 3550 | 1000 | 1300 | 60.6 |
| NNU4972/W33 | 360 | 480 | 118 | 3 | 399 | - | 1390 | 3550 | 1000 | 1300 | 60.1 |
| NNU4972 K | 360 | 480 | 118 | 3 | 399 | - | 1390 | 3550 | 1000 | 1300 | 58.8 |
| NNU4972 K/W33 | 360 | 480 | 118 | 3 | 399 | - | 1390 | 3550 | 1000 | 1300 | 58.4 |
| NNU3072 | 360 | 540 | 134 | 5 | 413 | - | 1630 | 3240 | 900 | 1100 | 108 |
| NNU4976 | 380 | 520 | 140 | 4 | 426 | - | 1880 | 4600 | 900 | 1200 | 88.8 |
| NNU4976/W33 | 380 | 520 | 140 | 4 | 426 | - | 1880 | 4600 | 900 | 1200 | 88.2 |
| NNU4976 K | 380 | 520 | 140 | 4 | 426 | - | 1880 | 4600 | 900 | 1200 | 86.2 |
| NNU4976 K/W33 | 380 | 520 | 140 | 4 | 426 | - | 1880 | 4600 | 900 | 1200 | 85.8 |
| NNU3176 | 380 | 620 | 194 | 5 | 449 | - | 2620 | 4950 | 750 | 900 | 228 |
| NNU4176 | 380 | 620 | 243 | 5 | 449 | - | 4130 | 8350 | 700 | 850 | 288 |
| NNU4880 | 400 | 500 | 100 | 2.1 | 430 | - | 905 | 2540 | 900 | 1200 | 45.7 |
| NNU4980 | 400 | 540 | 140 | 4 | 446 | - | 1700 | 4500 | 850 | 1100 | 95 |
| NNU4980/W33 | 400 | 540 | 140 | 4 | 446 | - | 1700 | 4500 | 850 | 1100 | 94 |
| NNU4980 K | 400 | 540 | 140 | 4 | 446 | - | 1700 | 4500 | 850 | 1100 | 91 |
| NNU4980 K/W33 | 400 | 540 | 140 | 4 | 446 | - | 1700 | 4500 | 850 | 1100 | 90.6 |
| NNU3180 | 400 | 650 | 200 | 6 | 463 | - | 2770 | 5400 | 780 | 950 | 262 |
| NNU4180 | 400 | 650 | 250 | 6 | 463 | - | 4700 | 9550 | 750 | 900 | 328 |
| NNU4984 | 420 | 560 | 140 | 4 | 466 | - | 2000 | 5015 | 800 | 1000 | 92 |
| NNU4984/W33 | 420 | 560 | 140 | 4 | 466 | - | 2000 | 5015 | 800 | 1000 | 91.3 |
| NNU4984 K | 420 | 560 | 140 | 4 | 466 | - | 2000 | 5015 | 800 | 1000 | 90 |
| NNU4984 K/W33 | 420 | 560 | 140 | 4 | 466 | - | 2000 | 5015 | 800 | 1000 | 89.3 |
| NNU3084 | 420 | 620 | 150 | 5 | 469 | - | 2130 | 4450 | 750 | 900 | 155 |
| NNU4084 | 420 | 620 | 200 | 5 | 469 | - | 3400 | 7850 | 720 | 850 | 209 |
| NNU4084/W33 | 420 | 620 | 200 | 5 | 469 | - | 3450 | 7500 | 720 | 850 | 204 |
| NNU3184 | 420 | 700 | 224 | 6 | 500 | - | 3550 | 6800 | 700 | 830 | 347 |
| NNU4888 | 440 | 540 | 100 | 2.1 | 470 | - | 950 | 2790 | 840 | 950 | 49.5 |
| NNU4888/W33 | 440 | 540 | 100 | 2.1 | 470 | - | 950 | 2790 | 840 | 950 | 49 |
| NNU4888 K/W33 | 440 | 540 | 100 | 2.1 | 470 | - | 950 | 2790 | 840 | 950 | 49 |
| NNU4988 | 440 | 600 | 160 | 4 | 490 | - | 750 | 900 | 135 | ||
| NNU4988/W33 | 440 | 600 | 160 | 4 | 490 | - | 750 | 900 | 134.2 | ||
| NNU4988 K | 440 | 600 | 160 | 4 | 490 | - | 750 | 900 | 132 | ||
| NNU4988 K/W33 | 440 | 600 | 160 | 4 | 490 | - | 750 | 900 | 131.3 | ||
| NNU3088/W33 | 440 | 650 | 157 | 6 | 487 | - | 2360 | 4900 | 700 | 850 | 178 |
| NNU4088/W33 | 440 | 650 | 212 | 6 | 487 | - | 3850 | 8250 | 650 | 800 | 214 |
| NNU4088 K/W33 | 440 | 650 | 212 | 6 | 487 | - | 3850 | 8250 | 650 | 800 | 214 |
| NNU4188/W33 | 440 | 720 | 280 | 6 | 511 | - | 5650 | 111500 | 600 | 700 | 452 |
| NNU4892 K/W33 | 460 | 580 | 118 | 3 | 497 | - | 1150 | 3250 | 750 | 900 | 73 |
| NNU4892/W33 | 460 | 580 | 118 | 3 | 497 | - | 1150 | 3250 | 750 | 900 | 75 |
| NNU4992 | 460 | 620 | 160 | 4 | 510 | - | 2000 | 5400 | 700 | 850 | 133 |
| NNU4992/W33 | 460 | 620 | 160 | 4 | 510 | - | 2000 | 5400 | 700 | 850 | 132 |
| NNU4992 K | 460 | 620 | 160 | 4 | 510 | - | 2000 | 5400 | 700 | 850 | 129 |
| NNU4992 K/W33 | 460 | 620 | 160 | 4 | 510 | - | 2000 | 5400 | 700 | 850 | 128 |
| NNU4092/W33 | 460 | 680 | 218 | 6 | 524 | - | 4250 | 9300 | 600 | 700 | 238 |
| NNU4092 K/W33 | 460 | 680 | 218 | 6 | 524 | - | 4250 | 9300 | 600 | 700 | 235 |
| NNU4192 K | 460 | 760 | 300 | 7.5 | 537 | - | 6350 | 13000 | 550 | 650 | 533 |
| NNU4192 | 460 | 760 | 300 | 7.5 | 537 | - | 6350 | 13000 | 550 | 650 | 535 |
| NNU4996 | 480 | 650 | 170 | 5 | 534 | - | 2300 | 6150 | 650 | 750 | 156 |
| NNU4996/W33 | 480 | 650 | 170 | 5 | 534 | - | 2300 | 6150 | 650 | 750 | 155.2 |
| NNU4996 K | 480 | 650 | 170 | 5 | 534 | - | 2300 | 6150 | 650 | 750 | 154 |
| NNU4996 K/W33 | 480 | 650 | 170 | 5 | 534 | - | 2300 | 6150 | 650 | 750 | 153.2 |
| NNU4096/W33 | 480 | 700 | 218 | 6 | 544 | - | 4200 | 9600 | 550 | 650 | 272 |
| NNU4096 K/W33 | 480 | 700 | 218 | 6 | 544 | - | 4200 | 9600 | 550 | 650 | 265 |
| NNU4196/W33 | 480 | 790 | 308 | 7.5 | 558 | - | 7000 | 14400 | 500 | 600 | 591 |
| NNU4196 K/W33 | 480 | 790 | 308 | 7.5 | 558 | - | 7000 | 14400 | 500 | 600 | 585 |
