جزئیات محصول:
|
| نام: | رولبرینگ استوانه ای دو ردیفه | نوع طراحی بلبرینگ: | طراحی NNU |
|---|---|---|---|
| مواد بلبرینگ: | بلبرینگ فولاد 100Cr6 | مواد قفس: | فلز ماشینکاری شده (برنج ماشینکاری شده) |
| تعداد فلنج، حلقه داخلی: | 0 | تعداد فلنج، حلقه بیرونی: | 3 |
| تعداد ردیف ها: | 2 | فلنج شل: | هیچ یک |
| قابلیت روغن کاری مجدد: | شیار حلقوی و سوراخ های روانکاری | کلاس تحمل: | DIN P2، SP، P4، P5، P6، P0 |
| برجسته: | NNU4926 غلتک دقیق,بلبرینگ غلتکی دقیق w33,یاتاقان با سوراخ دو ردیفه مخروطی |
||

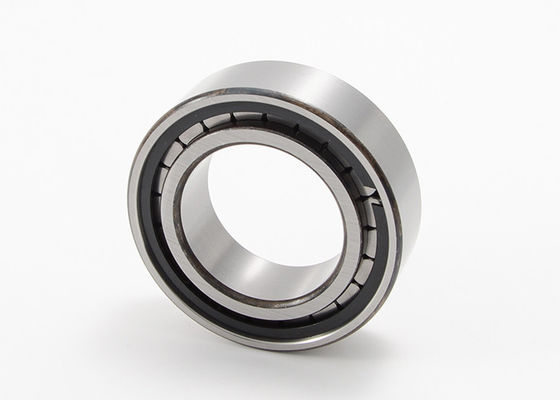

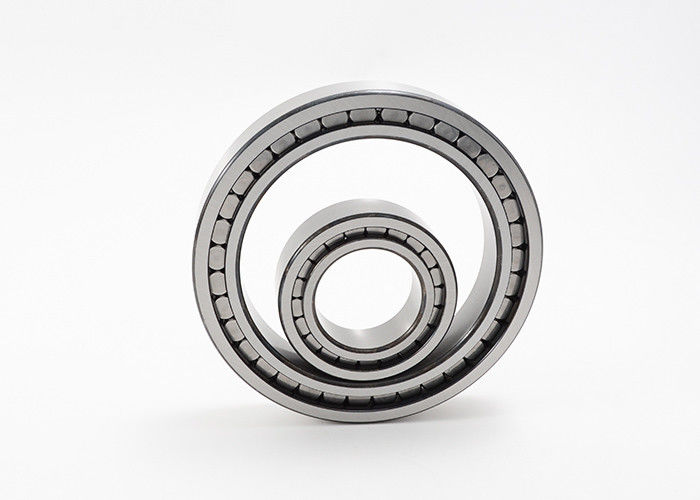

غلتک استوانه ای دو ردیفه با سوراخ مخروطی و روغن کاری NNU4926 K/W33
رولبرینگ استوانه ای دو ردیفه فوق دقیق با سوراخ مخروطی و ویژگی روانکاری
رولبرینگ‌های استوانه‌ای دو ردیفه فوق‌العاده دقیق در سری NNU 49 برای تحمل بارهای شعاعی سنگین و سرعت‌های بالا طراحی شده‌اند، در حالی که درجه سختی بالایی دارند.با داشتن سه فلنج در حلقه بیرونی و بدون فلنج در حلقه داخلی، یاتاقان ها می توانند جابجایی محوری را در هر دو جهت در خود جای دهند.طراحی قابل تفکیک، نصب و جداسازی را ساده می‌کند، به‌ویژه زمانی که شرایط بار نیاز به تداخل هر دو حلقه دارد.سوراخ مخروطی تنظیم دقیق فاصله یا پیش بارگیری را در هنگام نصب امکان پذیر می کند.
رولبرینگ استوانه ای دو ردیفه فوق دقیق با سوراخ مخروطی و ویژگی روانکاری مشخصات:
| شماره قطعه | بعد، ابعاد، اندازه | رتبه بندی بار پایه (KN) | محدود کردن سرعت | جرم | |||||||
| (میلی متر) | (دور در دقیقه) | (کیلوگرم) | |||||||||
| د | دی | ب | rsmin | Fw | ایو | Cr | کور | گریس | روغن | ||
| NNU4920 | 100 | 140 | 40 | 1.1 | 113 | - | 155 | 295 | 4000 | 5000 | 1.9 |
| NNU4920/W33 | 100 | 140 | 40 | 1.1 | 113 | - | 155 | 295 | 4000 | 5000 | 1.9 |
| NNU4920 K | 100 | 140 | 40 | 1.1 | 113 | - | 155 | 295 | 4000 | 5000 | 1.9 |
| NNU4920 K/W33 | 100 | 140 | 40 | 1.1 | 113 | - | 155 | 295 | 4000 | 5000 | 1.9 |
| NNU4921 | 105 | 145 | 40 | 1.1 | 118 | - | 161 | 315 | 3800 | 4800 | 1.99 |
| NNU4921/W33 | 105 | 145 | 40 | 1.1 | 118 | - | 161 | 315 | 3800 | 4800 | 1.99 |
| NNU4921 K | 105 | 145 | 40 | 1.1 | 118 | - | 161 | 315 | 3800 | 4800 | 1.99 |
| NNU4921 K/W33 | 105 | 145 | 40 | 1.1 | 118 | - | 161 | 315 | 3800 | 4800 | 1.99 |
| NNU4922 | 110 | 150 | 40 | 1.1 | 123 | - | 167 | 335 | 3600 | 4500 | 2.07 |
| NNU4922/W33 | 110 | 150 | 40 | 1.1 | 123 | - | 167 | 335 | 3600 | 4500 | 2.07 |
| NNU4922 K | 110 | 150 | 40 | 1.1 | 123 | - | 167 | 335 | 3600 | 4500 | 2.07 |
| NNU4922 K/W33 | 110 | 150 | 40 | 1.1 | 123 | - | 167 | 335 | 3600 | 4500 | 2.07 |
| NNU4924 | 120 | 165 | 45 | 1.1 | 134.5 | - | 183 | 360 | 3200 | 4000 | 2.85 |
| NNU4924/W33 | 120 | 165 | 45 | 1.1 | 134.5 | - | 183 | 360 | 3200 | 4000 | 2.85 |
| NNU4924 K | 120 | 165 | 45 | 1.1 | 134.5 | - | 183 | 360 | 3200 | 4000 | 2.85 |
| NNU4924 K/W33 | 120 | 165 | 45 | 1.1 | 134.5 | - | 183 | 360 | 3200 | 4000 | 2.85 |
| NNU4926 | 130 | 180 | 50 | 1.5 | 146 | - | 274 | 545 | 3000 | 3800 | 3.85 |
| NNU4926/W33 | 130 | 180 | 50 | 1.5 | 146 | - | 274 | 545 | 3000 | 3800 | 3.85 |
| NNU4926 K | 130 | 180 | 50 | 1.5 | 146 | - | 274 | 545 | 3000 | 3800 | 3.85 |
| NNU4926 K/W33 | 130 | 180 | 50 | 1.5 | 146 | - | 274 | 545 | 3000 | 3800 | 3.85 |
| NNU4928 | 140 | 190 | 50 | 1.5 | 156 | - | 283 | 585 | 2800 | 3600 | 4.08 |
| NNU4928/W33 | 140 | 190 | 50 | 1.5 | 156 | - | 283 | 585 | 2800 | 3600 | 4.08 |
| NNU4928 K | 140 | 190 | 50 | 1.5 | 156 | - | 283 | 585 | 2800 | 3600 | 4.08 |
| NNU4928 K/W33 | 140 | 190 | 50 | 1.5 | 156 | - | 283 | 585 | 2800 | 3600 | 4.08 |
| NNU4930 | 150 | 210 | 60 | 2 | 168.5 | - | 350 | 715 | 2600 | 3200 | 6.39 |
| NNU4930/W33 | 150 | 210 | 60 | 2 | 168.5 | - | 350 | 715 | 2600 | 3200 | 6.39 |
| NNU4930 K | 150 | 210 | 60 | 2 | 168.5 | - | 350 | 715 | 2600 | 3200 | 6.39 |
| NNU4930 K/W33 | 150 | 210 | 60 | 2 | 168.5 | - | 350 | 715 | 2600 | 3200 | 6.39 |
| NNU4932 | 160 | 220 | 60 | 2 | 178.5 | - | 365 | 760 | 2400 | 3000 | 6.76 |
| NNU4932/W33 | 160 | 220 | 60 | 2 | 178.5 | - | 365 | 760 | 2400 | 3000 | 6.76 |
| NNU4932 K | 160 | 220 | 60 | 2 | 178.5 | - | 365 | 760 | 2400 | 3000 | 6.76 |
| NNU4932 K/W33 | 160 | 220 | 60 | 2 | 178.5 | - | 365 | 760 | 2400 | 3000 | 6.76 |
| NNU4934 | 170 | 230 | 60 | 2 | 188.5 | - | 375 | 805 | 2400 | 2800 | 7.12 |
| NNU4934/W33 | 170 | 230 | 60 | 2 | 188.5 | - | 375 | 805 | 2400 | 2800 | 7.12 |
| NNU4934 K | 170 | 230 | 60 | 2 | 188.5 | - | 375 | 805 | 2400 | 2800 | 7.12 |
| NNU4934 K/W33 | 170 | 230 | 60 | 2 | 188.5 | - | 375 | 805 | 2400 | 2800 | 7.12 |
| NNU4936 | 180 | 250 | 69 | 2 | 202 | - | 480 | 1020 | 2200 | 2600 | 10.4 |
| NNU4936/W33 | 180 | 250 | 69 | 2 | 202 | - | 480 | 1020 | 2200 | 2600 | 10.4 |
| NNU4936 K | 180 | 250 | 69 | 2 | 202 | - | 480 | 1020 | 2200 | 2600 | 10.4 |
| NNU4936 K/W33 | 180 | 250 | 69 | 2 | 202 | - | 480 | 1020 | 2200 | 2600 | 10.4 |
| NNU4938 | 190 | 260 | 69 | 2 | 212 | - | 485 | 1060 | 2000 | 2600 | 10.9 |
| NNU4938/W33 | 190 | 260 | 69 | 2 | 212 | - | 485 | 1060 | 2000 | 2600 | 10.9 |
| NNU4938 K | 190 | 260 | 69 | 2 | 212 | - | 485 | 1060 | 2000 | 2600 | 10.9 |
| NNU4938 K/W33 | 190 | 260 | 69 | 2 | 212 | - | 485 | 1060 | 2000 | 2600 | 10.9 |
| NNU4940 | 200 | 280 | 80 | 2.1 | 225 | - | 570 | 1220 | 1900 | 2400 | 14.7 |
| NNU4940/W33 | 200 | 280 | 80 | 2.1 | 225 | - | 570 | 1220 | 1900 | 2400 | 14.7 |
| NNU4940 K | 200 | 280 | 80 | 2.1 | 225 | - | 570 | 1220 | 1900 | 2400 | 14.7 |
| NNU4940 K/W33 | 200 | 280 | 80 | 2.1 | 225 | - | 570 | 1220 | 1900 | 2400 | 14.7 |
| NNU3040 | 200 | 310 | 82 | 2.1 | 232 | - | 655 | 1170 | 1800 | 2200 | 22.7 |
| NNU4944 | 220 | 300 | 80 | 2.1 | 243 | - | 600 | 1330 | 1700 | 2200 | 15.9 |
| NNU4944/W33 | 220 | 300 | 80 | 2.1 | 243 | - | 600 | 1330 | 1700 | 2200 | 15.9 |
| NNU4944 K | 220 | 300 | 80 | 2.1 | 243 | - | 600 | 1330 | 1700 | 2200 | 15.9 |
| NNU4944 K/W33 | 220 | 300 | 80 | 2.1 | 243 | - | 600 | 1330 | 1700 | 2200 | 15.9 |
| NNU3044 | 220 | 340 | 90 | 3 | 254 | - | 815 | 1480 | 1700 | 2000 | 30 |
| NNU3144 | 220 | 370 | 120 | 4 | 263.5 | - | 1050 | 1810 | 1600 | 1900 | 52.3 |
| NNU4948 | 240 | 320 | 80 | 2.1 | 263 | - | 625 | 1450 | 1600 | 2000 | 18 |
| NNU4948/W33 | 240 | 320 | 80 | 2.1 | 263 | - | 625 | 1450 | 1600 | 2000 | 18 |
| NNU4948 K | 240 | 320 | 80 | 2.1 | 263 | - | 625 | 1450 | 1600 | 2000 | 18 |
| NNU4948 K/W33 | 240 | 320 | 80 | 2.1 | 263 | - | 625 | 1450 | 1600 | 2000 | 18 |
| NNU3048 | 240 | 360 | 92 | 3 | 274 | - | 855 | 1600 | 1500 | 1800 | 32.7 |
| NNU4048 | 240 | 360 | 118 | 3 | 274 | - | 1240 | 2600 | 1450 | 1750 | 42.7 |
| NNU4148 | 240 | 400 | 160 | 4 | 282 | - | 1880 | 3530 | 1400 | 1700 | 81.8 |
| NNU4952 | 260 | 360 | 100 | 2.1 | 289 | - | 935 | 2100 | 1400 | 1800 | 31.1 |
| NNU4952/W33 | 260 | 360 | 100 | 2.1 | 289 | - | 935 | 2100 | 1400 | 1800 | 31.1 |
| NNU4952 K | 260 | 360 | 100 | 2.1 | 289 | - | 935 | 2100 | 1400 | 1800 | 31.1 |
| NNU4952 K/W33 | 260 | 360 | 100 | 2.1 | 289 | - | 935 | 2100 | 1400 | 1800 | 31.1 |
| NNU3052 K | 260 | 400 | 104 | 4 | 300 | - | 1030 | 1920 | 1400 | 1700 | 47.7 |
| NNU4052 | 260 | 400 | 140 | 4 | 300 | - | 1570 | 3000 | 1150 | 1500 | 65 |
| NNU4052/W33 | 260 | 400 | 140 | 4 | 300 | - | 1570 | 3000 | 1150 | 1500 | 65 |
| NNU4152 | 260 | 440 | 180 | 4 | 306 | - | 2240 | 4500 | 1000 | 1300 | 111 |
| NNU4956 | 280 | 380 | 100 | 2.1 | 309 | - | 960 | 2230 | 1300 | 1700 | 33 |
| NNU4956/W33 | 280 | 380 | 100 | 2.1 | 309 | - | 960 | 2230 | 1300 | 1700 | 33 |
| NNU4956 K | 280 | 380 | 100 | 2.1 | 309 | - | 960 | 2230 | 1300 | 1700 | 33 |
| NNU4956 K/W33 | 280 | 380 | 100 | 2.1 | 309 | - | 960 | 2230 | 1300 | 1700 | 33 |
| NNU4156 | 280 | 460 | 180 | 5 | 325 | - | 2500 | 4700 | 900 | 1200 | 118 |
