جزئیات محصول:
|
| نام: | غلتک استوانه ای فوق العاده دقیق | نوع مته: | مخروطی |
|---|---|---|---|
| مواد قفس: | برنج ماشینکاری شده | مواد بلبرینگ: | فولاد بلبرینگ با کیفیت بالا 100Cr6, GCr15, AISI 52100 |
| تعداد فلنج، حلقه داخلی: | 3 | تعداد فلنج، حلقه بیرونی: | 0 |
| تعداد ردیف ها: | 2 | قابلیت روغن کاری مجدد: | شیار حلقوی و سوراخ های روانکاری W33 |
| کلاس تحمل: | P2، SP، P4، P5، P6، P0 | ||
| برجسته: | یاتاقان غلتکی کروی با سوراخ مخروطی,بلبرینگ کروی غلتکی روغن کاری شده,غلتک سوزنی استوانه ای قفس برنجی |
||

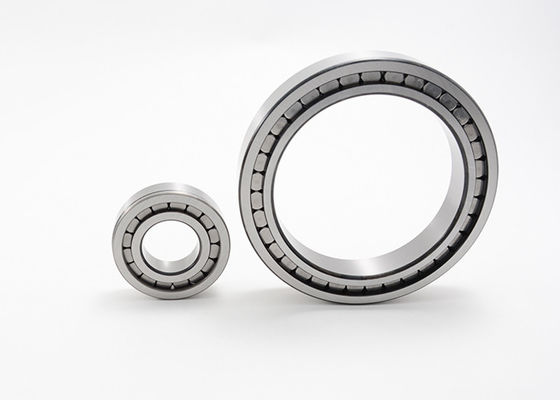

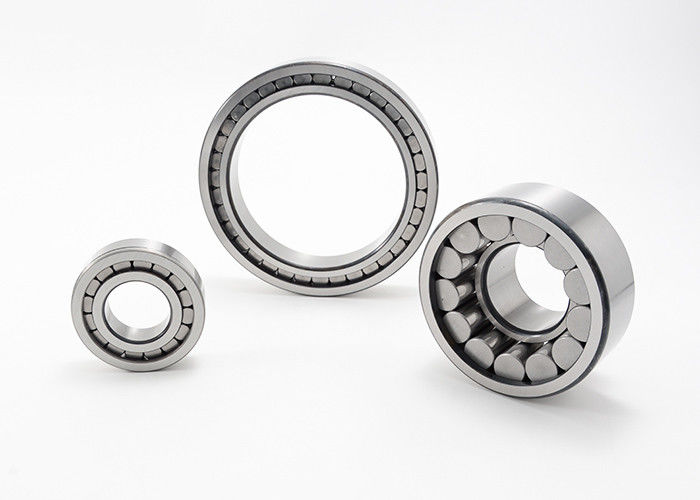

غلتک استوانه ای فوق العاده دقیق با سوراخ مخروطی و ویژگی روغن کاری
رولبرینگ های استوانه ای دو ردیفه فوق دقیق در سری NN 30 تعادل منحصر به فردی را بین ظرفیت حمل بار، استحکام و سرعت ایجاد می کند.با داشتن سه فلنج در حلقه داخلی و بدون فلنج در حلقه بیرونی، بلبرینگ ها می توانند جابجایی محوری را در هر دو جهت در خود جای دهند.طراحی قابل تفکیک، نصب و جداسازی را ساده می‌کند، به‌ویژه زمانی که شرایط بار نیاز به تداخل هر دو حلقه دارد.سوراخ مخروطی تنظیم دقیق فاصله یا پیش بارگیری را در هنگام نصب امکان پذیر می کند.
| قطعه بلبرینگ | بلبرینگ کامل |
| نوع مته | مخروطی 1:12 |
| طرح | طراحی NN |
| قفس | "M" - قفس برنجی |
| تعداد فلنج، حلقه داخلی | 3 |
| تعداد فلنج، حلقه بیرونی | 0 |
| تعداد ردیف های عنصر نورد | 2 (طراحی دو ردیفه) |
| ترخیص داخلی شعاعی | C1 یا سفارشی |
| قابلیت روغن کاری مجدد | بلبرینگ با "W33" دارای شیار حلقوی و سوراخ های روانکاری است |
رولبرینگ استوانه ای دو ردیفه فوق دقیق با حفره مخروطی و مشخصات ویژگی روغن کاری:
| شماره قطعه | بعد، ابعاد، اندازه | رتبه بندی بار پایه (KN) | محدود کردن سرعت | جرم | |||||||
| (میلی متر) | (دور در دقیقه) | (کیلوگرم) | |||||||||
| د | D | ب | rsmin | Fw | ایو | Cr | کور | گریس | روغن | ||
| NN3060 | 300 | 460 | 118 | 4 | - | 418 | 1290 | 2460 | 1200 | 1400 | 70.7 |
| NN3060/W33 | 300 | 460 | 118 | 4 | - | 418 | 1290 | 2460 | 1200 | 1400 | 70.7 |
| NN3060 K | 300 | 460 | 118 | 4 | - | 418 | 1290 | 2460 | 1200 | 1400 | 70.7 |
| NN3060 K/W33 | 300 | 460 | 118 | 4 | - | 418 | 1290 | 2460 | 1200 | 1400 | 70.7 |
| NN3160 | 300 | 500 | 160 | 5 | - | 448 | 1760 | 3150 | 900 | 1200 | 125 |
| NN4964 | 320 | 440 | 118 | 3 | - | 411 | 1260 | 3050 | 1100 | 1400 | 50.2 |
| NN4964 K | 320 | 440 | 118 | 3 | - | 411 | 1260 | 3050 | 1100 | 1400 | 52 |
| NN3064 | 320 | 480 | 121 | 4 | - | 438 | 1350 | 2670 | 1100 | 1400 | 76.6 |
| NN3064/W33 | 320 | 480 | 121 | 4 | - | 438 | 1350 | 2670 | 1100 | 1400 | 76.3 |
| NN3064 K | 320 | 480 | 121 | 4 | - | 438 | 1350 | 2670 | 1100 | 1400 | 73.2 |
| NN3064 K/W33 | 320 | 480 | 121 | 4 | - | 438 | 1350 | 2670 | 1100 | 1400 | 72.8 |
| NN3968 | 340 | 460 | 90 | 3 | - | 431 | 905 | 2020 | 1000 | 1300 | 42.9 |
| NN4968 K | 340 | 460 | 118 | 3 | - | 431 | 1350 | 3400 | 1100 | 1400 | 53.8 |
| NN4968 | 340 | 460 | 118 | 3 | - | 431 | 1350 | 3400 | 1100 | 1400 | 52.1 |
| NN3068 K | 340 | 520 | 133 | 5 | - | 473 | 1560 | 3020 | 900 | 1050 | 101 |
| NN3068 K/W33 | 340 | 520 | 133 | 5 | - | 473 | 1560 | 3020 | 900 | 1050 | 99.5 |
| NN3068 | 340 | 520 | 133 | 5 | - | 473 | 1560 | 3020 | 900 | 1050 | 104 |
| NN3068/W33 | 340 | 520 | 133 | 5 | - | 473 | 1560 | 3020 | 900 | 1050 | 103 |
| NN3972 | 360 | 480 | 90 | 3 | - | 453 | 930 | 2130 | 900 | 1200 | 44.9 |
| NN3072 | 360 | 540 | 134 | 5 | - | 493 | 1630 | 3240 | 900 | 1100 | 106 |
| NN3072/W33 | 360 | 540 | 134 | 5 | - | 493 | 1630 | 3240 | 900 | 1100 | 105 |
| NN3072 K | 360 | 540 | 134 | 5 | - | 493 | 1630 | 3240 | 900 | 1100 | 106 |
| NN3072 K/W33 | 360 | 540 | 134 | 5 | - | 493 | 1630 | 3240 | 900 | 1100 | 105 |
| NN4072 | 360 | 540 | 180 | 5 | - | 493 | 2530 | 5450 | 800 | 1000 | 132 |
| NN4976 | 380 | 520 | 140 | 4 | - | 490 | 1880 | 4600 | 900 | 1200 | 81.3 |
| NN3076 K | 380 | 560 | 135 | 5 | - | 513 | 1590 | 3240 | 850 | 1050 | 110 |
| NN3076 K/W33 | 380 | 560 | 135 | 5 | - | 513 | 1590 | 3240 | 850 | 1050 | 109 |
| NN3076 | 380 | 560 | 135 | 5 | - | 513 | 1590 | 3240 | 850 | 1050 | 114 |
| NN3076/W33 | 380 | 560 | 135 | 5 | - | 513 | 1590 | 3240 | 850 | 1050 | 113 |
| NN3176 | 380 | 620 | 194 | 5 | - | 559 | 2620 | 4950 | 800 | 1000 | 224 |
| NN3980 K | 400 | 540 | 108 | 4 | - | 504 | 1240 | 2400 | 830 | 1050 | 71.3 |
| NN3080 K | 400 | 600 | 148 | 5 | - | 549 | 1980 | 3660 | 800 | 1000 | 143 |
| NN3080 K/W33 | 400 | 600 | 148 | 5 | - | 549 | 1980 | 3660 | 800 | 1000 | 142.2 |
| NN3080 | 400 | 600 | 148 | 5 | - | 549 | 1980 | 3660 | 800 | 1000 | 147 |
| NN3080/W33 | 400 | 600 | 148 | 5 | - | 549 | 1980 | 3660 | 800 | 1000 | 146.2 |
| NN3984 | 420 | 560 | 106 | 4 | - | 522 | 1280 | 2900 | 810 | 1020 | 71.2 |
| NN4984 | 420 | 560 | 140 | 4 | - | 522 | 2000 | 5150 | 800 | 1000 | 87.9 |
| NN3084 | 420 | 620 | 150 | 5 | - | 569 | 2130 | 4450 | 750 | 900 | 154 |
| NN3084/W33 | 420 | 620 | 150 | 5 | - | 569 | 2130 | 4450 | 750 | 900 | 153.2 |
| NN3084 K | 420 | 620 | 150 | 5 | - | 569 | 2130 | 4450 | 750 | 900 | 152 |
| NN3084 K/W33 | 420 | 620 | 150 | 5 | - | 569 | 2130 | 4450 | 750 | 900 | 151.2 |
| NN4084 | 420 | 620 | 200 | 5 | - | 569 | 3150 | 7100 | 720 | 850 | 189 |
| NN3088 | 440 | 650 | 157 | 6 | - | 597 | 2360 | 4900 | 700 | 850 | 177 |
| NN3088/W33 | 440 | 650 | 157 | 6 | - | 597 | 2360 | 4900 | 700 | 850 | 176.2 |
| NN3088 K | 440 | 650 | 157 | 6 | - | 597 | 2360 | 4900 | 700 | 850 | 174 |
| NN3088 K/W33 | 440 | 650 | 157 | 6 | - | 597 | 2360 | 4900 | 700 | 850 | 173.2 |
| NN3188 | 440 | 720 | 226 | 6 | - | 3500 | 6800 | 630 | 750 | 357 | |
| NN3992 | 460 | 620 | 118 | 4 | - | 581 | 1610 | 3700 | 750 | 900 | 94.5 |
| NN3092 | 460 | 680 | 163 | 6 | - | 624 | 2470 | 5070 | 650 | 750 | 204 |
| NN3092/W33 | 460 | 680 | 163 | 6 | - | 624 | 2470 | 5070 | 650 | 750 | 203 |
| NN3092 K | 460 | 680 | 163 | 6 | - | 624 | 2470 | 5070 | 650 | 750 | 201 |
| NN3092 K/W33 | 460 | 680 | 163 | 6 | - | 624 | 2470 | 5070 | 650 | 750 | 200 |
| NN4996 | 480 | 650 | 170 | 5 | - | 2300 | 6150 | 650 | 750 | 150 | |
| NN3096 | 480 | 700 | 165 | 6 | - | 644 | 2600 | 5550 | 600 | 700 | 211 |
| NN3096/W33 | 480 | 700 | 165 | 6 | - | 644 | 2600 | 5550 | 600 | 700 | 210 |
| NN3096 K | 480 | 700 | 165 | 6 | - | 644 | 2600 | 5550 | 600 | 700 | 206 |
| NN3096 K/W33 | 480 | 700 | 165 | 6 | - | 644 | 2600 | 5550 | 600 | 700 | 205 |
| NN3196 | 480 | 790 | 248 | 7.5 | - | 710 | 4050 | 8100 | 520 | 620 | 447 |
| NN30/500 | 500 | 720 | 167 | 6 | - | 664 | 2580 | 5600 | 550 | 650 | 210 |
| NN30/500/W33 | 500 | 720 | 167 | 6 | - | 664 | 2580 | 5600 | 550 | 650 | 209 |
| NN30/500 K | 500 | 720 | 167 | 6 | - | 664 | 2580 | 5600 | 550 | 650 | 214 |
| NN30/500 K/W33 | 500 | 720 | 167 | 6 | - | 664 | 2580 | 5600 | 550 | 650 | 213 |
| NN39/530 | 530 | 710 | 136 | 5 | - | 2040 | 4900 | 570 | 670 | 149 | |
| NN30/530 | 530 | 780 | 185 | 6 | - | 715 | 3200 | 6900 | 500 | 600 | 263 |
| NN30/530/W33 | 530 | 780 | 185 | 6 | - | 715 | 3200 | 6900 | 500 | 600 | 262 |
| NN30/530 K | 530 | 780 | 185 | 6 | - | 715 | 3200 | 6900 | 500 | 600 | 259 |
| NN30/530 K/W33 | 530 | 780 | 185 | 6 | - | 715 | 3200 | 6900 | 500 | 600 | 258 |
| NN39/560 | 560 | 750 | 140 | 5 | - | 2370 | 4860 | 520 | 620 | 188 | |
| NN30/560 | 560 | 780 | 180 | 6 | - | 725 | 2400 | 6400 | 480 | 580 | 341 |
| NN30/560/W33 | 560 | 820 | 195 | 6 | - | 755 | 2460 | 6560 | 450 | 550 | 340 |
| NN30/560 K | 560 | 820 | 195 | 6 | - | 755 | 2460 | 6560 | 450 | 550 | 337 |
| NN30/560 K/W33 | 560 | 820 | 195 | 6 | - | 755 | 2460 | 6560 | 450 | 550 | 336 |
| NN40/560 | 560 | 820 | 258 | 6 | - | 755 | 5900 | 14000 | 400 | 500 | 472 |
| NN49/600 K | 600 | 800 | 200 | 5 | - | 758 | 3450 | 7180 | 450 | 550 | 257 |
| NN30/600 | 600 | 870 | 200 | 6 | - | 805 | 4460 | 9850 | 400 | 500 | 388 |
| NN30/600/W33 | 600 | 870 | 200 | 6 | - | 805 | 4460 | 9850 | 400 | 500 | 387 |
| NN30/600 K | 600 | 870 | 200 | 6 | - | 805 | 4460 | 9850 | 400 | 500 | 384 |
| NN30/600 K/W33 | 600 | 870 | 200 | 6 | - | 805 | 4460 | 9850 | 400 | 500 | 383 |
| NN48/630 K/W33 | 630 | 780 | 150 | 4 | - | 738 | 2270 | 6900 | 420 | 500 | 161 |
| NN49/630 | 630 | 850 | 218 | 6 | - | 793 | 4200 | 11400 | 400 | 480 | 328 |
| NN30/630 K | 630 | 920 | 212 | 7.5 | - | 850 | 4350 | 10600 | 350 | 430 | 438 |
| NN30/630 | 630 | 920 | 212 | 7.5 | - | 850 | 4350 | 10600 | 350 | 430 | 460 |
| NN49/670 | 670 | 900 | 230 | 6 | - | 838 | 4150 | 11500 | 350 | 430 | 419 |
| NN30/670 K | 670 | 980 | 280 | 7.5 | - | 900 | 4620 | 9360 | 300 | 400 | 597 |
| NN30/710/W33 | 710 | 1030 | 236 | 7.5 | - | 951 | 5500 | 12500 | 280 | 380 | 595 |
| NN30/750/W33 | 750 | 1090 | 250 | 7.5 | - | 1013 | 6800 | 15000 | 260 | 330 | 700 |
| NN30/800 K/W33 | 800 | 1150 | 258 | 7.5 | - | 1065 | 7500 | 17500 | 220 | 300 | 750 |
| NN30/800/W33 | 800 | 1150 | 258 | 7.5 | - | 1065 | 7500 | 17500 | 220 | 300 | 785 |
| NN30/850/W33 | 850 | 1220 | 272 | 7.5 | - | 1130 | 7800 | 18000 | 200 | 280 | 935 |
| NN30/850 K/W33 | 850 | 1220 | 272 | 7.5 | - | 1130 | 7800 | 18000 | 200 | 280 | 930 |
| NN30/900/W33 | 900 | 1280 | 280 | 7.5 | - | 1185 | 7920 | 19000 | 190 | 260 | 1050 |
| NN30/950/W33 | 950 | 1360 | 300 | 7.5 | - | 1255 | 8750 | 22500 | 180 | 250 | 1300 |
| NN30/950 K/W33 | 950 | 1360 | 300 | 7.5 | - | 1255 | 8750 | 22500 | 180 | 250 | 1285 |
| NN49/1000 | 1000 | 1320 | 315 | 7.5 | - | 1238 | 8500 | 26000 | 200 | 260 | 1210 |
| NN30/1000/W33 | 1000 | 1420 | 308 | 7.5 | - | 1316 | 10000 | 24600 | 175 | 240 | 1385 |
| NN30/1060/W33 | 1060 | 1500 | 325 | 9.5 | - | 1391 | 10500 | 37500 | 170 | 235 | 1650 |
| NN30/106 K/W33 | 1060 | 1500 | 325 | 9.5 | - | 1391 | 10500 | 37500 | 170 | 235 | 1630 |
| NN49/1320/W33 | 1320 | 1720 | 400 | 7.5 | - | 1620 | 13200 | 42500 | 170 | 210 | 3040 |
| NN49/1320 K/W33 | 1320 | 1720 | 400 | 7.5 | - | 1620 | 13200 | 42500 | 170 | 210 | 2980 |
