جزئیات محصول:
|
نام: | غلتک استوانه ای فوق العاده دقیق | نوع مته: | مخروطی |
---|---|---|---|
مواد بلبرینگ: | فولاد آلیاژی سخت شده | مواد قفس: | برنج ماشینکاری شده / قفس قالب گیری پلاستیکی |
دقت، درستی: | DIN P2، SP، P4، P5، P6، P0 | آب بندی: | بدون مهر |
تعداد ردیف ها: | 2 | ترخیص داخلی شعاعی: | C1 |
برجسته: | غلتک فوق دقیق,بلبرینگ دو ردیفه w33,یاتاقان استوانه ای w33 |

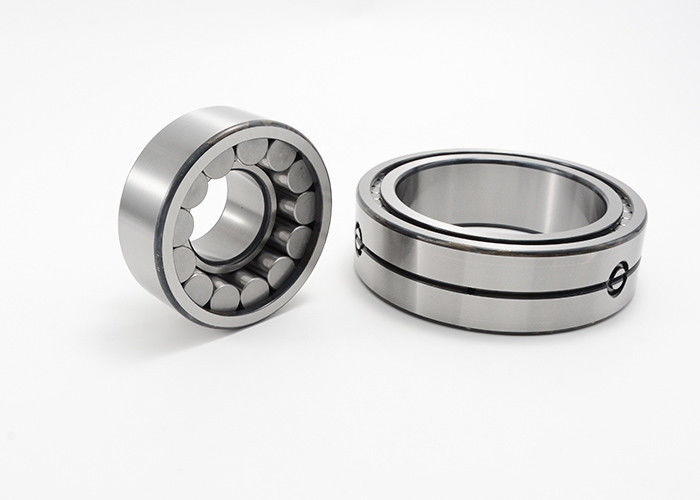

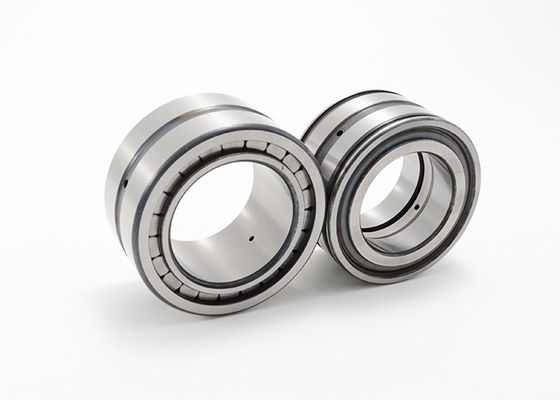

غلتک استوانه ای فوق دقیق دو ردیفه NN3022KTN1 W33
رولبرینگ های استوانه ای دو ردیفه فوق دقیق در سری NN 30 تعادل منحصر به فردی را بین ظرفیت حمل بار، استحکام و سرعت ایجاد می کند.با داشتن سه فلنج در حلقه داخلی و بدون فلنج در حلقه بیرونی، بلبرینگ ها می توانند جابجایی محوری را در هر دو جهت در خود جای دهند.طراحی قابل تفکیک، نصب و جداسازی را ساده میکند، بهویژه زمانی که شرایط بار نیاز به تداخل هر دو حلقه دارد.سوراخ مخروطی تنظیم دقیق فاصله یا پیش بارگیری را در هنگام نصب امکان پذیر می کند.
کلاس تحمل:
استاندارد | درجه دقیق | ||||
GB/307-94 | ب | سی | دی | E | جی |
ISO | کلاس 2 | کلاس 4 | کلاس 5 | کلاس 6 | کلاس معمولی |
DIN | P2 | P4 | P5 | P6 | P0 |
ANSI | ABEC9 | ABEC5 | ABEC5 | ABEC3 | ABEC1 |
JIS | JIS2 | JIS4 | JIS5 | JIS6 | JIS0 |
مشخصات سری NN دو ردیف غلتک استوانه ای فوق العاده دقیق:
شماره قطعه | بعد، ابعاد، اندازه | رتبه بندی بار پایه (KN) | محدود کردن سرعت | جرم | |||||||
(میلی متر) | (دور در دقیقه) | (کیلوگرم) | |||||||||
د | دی | ب | rsmin | Fw | ایو | Cr | کور | گریس | روغن | ||
NN3021 | 105 | 160 | 41 | 2 | - | 146 | 198 | 320 | 3800 | 4500 | 2.88 |
NN3021/W33 | 105 | 160 | 41 | 2 | - | 146 | 198 | 320 | 3800 | 4500 | 2.88 |
NN3021K | 105 | 160 | 41 | 2 | - | 146 | 198 | 320 | 3800 | 4500 | 2.88 |
NN3021K/W33 | 105 | 160 | 41 | 2 | - | 146 | 198 | 320 | 3800 | 4500 | 2.88 |
NN3021TN1 | 105 | 160 | 41 | 2 | - | 146 | 198 | 320 | 3800 | 4500 | 2.7 |
NN3021TN1/W33 | 105 | 160 | 41 | 2 | - | 146 | 198 | 320 | 3800 | 4500 | 2.7 |
NN3021KTN1 | 105 | 160 | 41 | 2 | - | 146 | 198 | 320 | 3800 | 4500 | 2.7 |
NN3021KTN1/W33 | 105 | 160 | 41 | 2 | - | 146 | 198 | 320 | 3800 | 4500 | 2.7 |
NN3022 | 110 | 170 | 45 | 2 | - | 155 | 229 | 375 | 3400 | 4300 | 3.71 |
NN3022/W33 | 110 | 170 | 45 | 2 | - | 155 | 229 | 375 | 3400 | 4300 | 3.71 |
NN3022K | 110 | 170 | 45 | 2 | - | 155 | 229 | 375 | 3400 | 4300 | 3.71 |
NN3022K/W33 | 110 | 170 | 45 | 2 | - | 155 | 229 | 375 | 3400 | 4300 | 3.71 |
NN3022TN1 | 110 | 170 | 45 | 2 | - | 155 | 229 | 375 | 3400 | 4300 | 3.4 |
NN3022TN1/W33 | 110 | 170 | 45 | 2 | - | 155 | 229 | 375 | 3400 | 4300 | 3.4 |
NN3022KTN1 | 110 | 170 | 45 | 2 | - | 155 | 229 | 375 | 3400 | 4300 | 3.4 |
NN3022KTN1/W33 | 110 | 170 | 45 | 2 | - | 155 | 229 | 375 | 3400 | 4300 | 3.4 |
NN3024 | 120 | 180 | 46 | 2 | - | 165 | 239 | 405 | 3200 | 3800 | 4.04 |
NN3024/W33 | 120 | 180 | 46 | 2 | - | 165 | 239 | 405 | 3200 | 3800 | 4.04 |
NN3024K | 120 | 180 | 46 | 2 | - | 165 | 239 | 405 | 3200 | 3800 | 4.04 |
NN3024K/W33 | 120 | 180 | 46 | 2 | - | 165 | 239 | 405 | 3200 | 3800 | 4.04 |
NN3024TN1 | 120 | 180 | 46 | 2 | - | 165 | 239 | 405 | 3200 | 3800 | 3.7 |
NN3024TN1/W33 | 120 | 180 | 46 | 2 | - | 165 | 239 | 405 | 3200 | 3800 | 3.7 |
NN3024KTN1 | 120 | 180 | 46 | 2 | - | 165 | 239 | 405 | 3200 | 3800 | 3.7 |
NN3024KTN1/W33 | 120 | 180 | 46 | 2 | - | 165 | 239 | 405 | 3200 | 3800 | 3.7 |
NN3026 | 130 | 200 | 52 | 2 | - | 182 | 284 | 475 | 3000 | 3600 | 5.88 |
NN3026/W33 | 130 | 200 | 52 | 2 | - | 182 | 284 | 475 | 3000 | 3600 | 5.88 |
NN3026K | 130 | 200 | 52 | 2 | - | 182 | 284 | 475 | 3000 | 3600 | 5.88 |
NN3026K/W33 | 130 | 200 | 52 | 2 | - | 182 | 284 | 475 | 3000 | 3600 | 5.88 |
NN3026TN1 | 130 | 200 | 52 | 2 | - | 182 | 284 | 475 | 3000 | 3600 | 5.55 |
NN3026TN1/W33 | 130 | 200 | 52 | 2 | - | 182 | 284 | 475 | 3000 | 3600 | 5.55 |
NN3026KTN1 | 130 | 200 | 52 | 2 | - | 182 | 284 | 475 | 3000 | 3600 | 5.55 |
NN3026KTN1/W33 | 130 | 200 | 52 | 2 | - | 182 | 284 | 475 | 3000 | 3600 | 5.55 |
NN3028K | 140 | 210 | 53 | 2 | - | 192 | 298 | 515 | 2800 | 3400 | 6.34 |
NN3028K/W33 | 140 | 210 | 53 | 2 | - | 192 | 298 | 515 | 2800 | 3400 | 6.34 |
NN3028K | 140 | 210 | 53 | 2 | - | 192 | 298 | 515 | 2800 | 3400 | 6.34 |
NN3028K/W33 | 140 | 210 | 53 | 2 | - | 192 | 298 | 515 | 2800 | 3400 | 6.34 |
NN3030K | 150 | 225 | 56 | 2.1 | - | 206 | 335 | 585 | 2600 | 3000 | 7.77 |
NN3030K/W33 | 150 | 225 | 56 | 2.1 | - | 206 | 335 | 585 | 2600 | 3000 | 7.77 |
NN3030K | 150 | 225 | 56 | 2.1 | - | 206 | 335 | 585 | 2600 | 3000 | 7.77 |
NN3030K/W33 | 150 | 225 | 56 | 2.1 | - | 206 | 335 | 585 | 2600 | 3000 | 7.77 |
NN3032 | 160 | 240 | 60 | 2.1 | - | 219 | 375 | 660 | 2400 | 2800 | 9.41 |
NN3032/W33 | 160 | 240 | 60 | 2.1 | - | 219 | 375 | 660 | 2400 | 2800 | 9.41 |
NN3032K | 160 | 240 | 60 | 2.1 | - | 219 | 375 | 660 | 2400 | 2800 | 9.41 |
NN3032K/W33 | 160 | 240 | 60 | 2.1 | - | 219 | 375 | 660 | 2400 | 2800 | 9.41 |
NN3032TN1 | 160 | 240 | 60 | 2.1 | - | 219 | 375 | 660 | 2400 | 2800 | 9.1 |
NN3032TN1/W33 | 160 | 240 | 60 | 2.1 | - | 219 | 375 | 660 | 2400 | 2800 | 9.1 |
NN3032KTN1 | 160 | 240 | 60 | 2.1 | - | 219 | 375 | 660 | 2400 | 2800 | 9.1 |
NN3032KTN1/W33 | 160 | 240 | 60 | 2.1 | - | 219 | 375 | 660 | 2400 | 2800 | 9.1 |
NN3034K | 170 | 260 | 67 | 2.1 | - | 236 | 450 | 805 | 2200 | 2600 | 12.8 |
NN3034K/W33 | 170 | 260 | 67 | 2.1 | - | 236 | 450 | 805 | 2200 | 2600 | 12.8 |
NN3034K | 170 | 260 | 67 | 2.1 | - | 236 | 450 | 805 | 2200 | 2600 | 12.8 |
NN3034K/W33 | 170 | 260 | 67 | 2.1 | - | 236 | 450 | 805 | 2200 | 2600 | 12.8 |
NN3036K | 180 | 280 | 74 | 2.1 | - | 255 | 565 | 995 | 2000 | 2400 | 16.8 |
NN3036K/W33 | 180 | 280 | 74 | 2.1 | - | 255 | 565 | 995 | 2000 | 2400 | 16.8 |
NN3036K | 180 | 280 | 74 | 2.1 | - | 255 | 565 | 995 | 2000 | 2400 | 16.8 |
NN3036K/W33 | 180 | 280 | 74 | 2.1 | - | 255 | 565 | 995 | 2000 | 2400 | 16.8 |
NN3038K | 190 | 290 | 75 | 2.1 | - | 265 | 595 | 1080 | 2000 | 2400 | 17.8 |
NN3038K/W33 | 190 | 290 | 75 | 2.1 | - | 265 | 595 | 1080 | 2000 | 2400 | 17.8 |
NN3038K | 190 | 290 | 75 | 2.1 | - | 265 | 595 | 1080 | 2000 | 2400 | 17.8 |
NN3038K/W33 | 190 | 290 | 75 | 2.1 | - | 265 | 595 | 1080 | 2000 | 2400 | 17.8 |
NN4940 K/W33 | 200 | 280 | 80 | 2.1 | - | 257 | 484 | 960 | 1900 | 2400 | 14 |
NN4940 | 200 | 280 | 80 | 2.1 | - | 257 | 570 | 1220 | 1900 | 2400 | 14 |
NN3940 | 200 | 280 | 60 | 2.1 | - | 257 | 420 | 815 | 1950 | 2450 | 11.4 |
NN3040 | 200 | 310 | 82 | 2.1 | - | 282 | 655 | 1170 | 1800 | 2200 | 22.7 |
NN3040/W33 | 200 | 310 | 82 | 2.1 | - | 282 | 655 | 1170 | 1800 | 2200 | 22.7 |
NN3040K | 200 | 310 | 82 | 2.1 | - | 282 | 655 | 1170 | 1800 | 2200 | 22.7 |
NN3040 K/W33 | 200 | 310 | 82 | 2.1 | - | 282 | 655 | 1170 | 1800 | 2200 | 22.7 |
NN4040 | 200 | 310 | 109 | 2.1 | - | 282 | 890 | 1730 | 1750 | 2150 | 30.4 |
NN4944 | 220 | 300 | 80 | 2.1 | - | 275 | 600 | 1330 | 1700 | 2200 | 15.2 |
NN3944 | 220 | 300 | 60 | 2.1 | - | 275 | 440 | 895 | 1750 | 2250 | 12.3 |
NN3044 | 220 | 340 | 90 | 3 | - | 310 | 815 | 1480 | 1700 | 2000 | 29.6 |
NN3044/W33 | 220 | 340 | 90 | 3 | - | 310 | 815 | 1480 | 1700 | 2000 | 29.6 |
NN3044K | 220 | 340 | 90 | 3 | - | 310 | 815 | 1480 | 1700 | 2000 | 29.6 |
NN3044 K/W33 | 220 | 340 | 90 | 3 | - | 310 | 815 | 1480 | 1700 | 2000 | 29.6 |
NN4044 | 220 | 340 | 118 | 3 | - | 310 | 1190 | 2400 | 1650 | 1950 | 39.8 |
NN3144 | 220 | 370 | 120 | 4 | - | 331.5 | 1050 | 1810 | 1600 | 1900 | 51.9 |
NN4848 | 240 | 300 | 60 | 1.1 | - | 283 | 405 | 1030 | 1700 | 2100 | 9.77 |
NN3948 | 240 | 320 | 60 | 2.1 | - | 223 | 460 | 975 | 1550 | 1950 | 12.2 |
NN3048 | 240 | 360 | 92 | 3 | - | 330 | 855 | 1600 | 1500 | 1800 | 32.7 |
NN3048/W33 | 240 | 360 | 92 | 3 | - | 330 | 855 | 1600 | 1500 | 1800 | 32.7 |
NN3048K | 240 | 360 | 92 | 3 | - | 330 | 855 | 1600 | 1500 | 1800 | 32.7 |
NN3048K/W33 | 240 | 360 | 92 | 3 | - | 330 | 855 | 1600 | 1500 | 1800 | 32.7 |
NN4048 | 240 | 360 | 118 | 3 | - | 330 | 1240 | 2600 | 1450 | 1750 | 39.3 |
NN3148 | 240 | 400 | 128 | 4 | - | 362 | 1170 | 2040 | 1400 | 1700 | 64.2 |
NN3952 | 260 | 360 | 75 | 2.1 | - | 335 | 670 | 1380 | 1300 | 1700 | 21.4 |
NN4952K | 260 | 360 | 100 | 2.1 | - | 335 | 711 | 1540 | 1400 | 1800 | 29.2 |
NN4952 | 260 | 360 | 100 | 2.1 | - | 335 | 935 | 2100 | 1400 | 1800 | 29.2 |
NN3052 | 260 | 400 | 104 | 4 | - | 364 | 1030 | 1920 | 1400 | 1700 | 47.7 |
NN3052/W33 | 260 | 400 | 104 | 4 | - | 364 | 1030 | 1920 | 1400 | 1700 | 47.7 |
NN3052K | 260 | 400 | 104 | 4 | - | 364 | 1030 | 1920 | 1400 | 1700 | 47.7 |
NN3052K/W33 | 260 | 400 | 104 | 4 | - | 364 | 1030 | 1920 | 1400 | 1700 | 47.7 |
NN4052 | 260 | 400 | 140 | 4 | - | 364 | 1570 | 3000 | 1150 | 1500 | 47.4 |
NN3152 | 260 | 400 | 144 | 4 | - | 394 | 1480 | 2660 | 1100 | 1400 | 89.1 |
NN4856 | 280 | 350 | 69 | 1.1 | - | 329 | 445 | 1160 | 1400 | 1800 | 15.3 |
NN3956 | 280 | 380 | 75 | 2.1 | - | 355 | 695 | 1460 | 1350 | 1750 | 22.7 |
NN4956 | 280 | 380 | 100 | 2.1 | - | 355 | 960 | 2230 | 1300 | 1700 | 32.9 |
NN3056 | 280 | 420 | 106 | 4 | - | 384 | 1080 | 2080 | 1300 | 1500 | 51.1 |
NN3056/W33 | 280 | 420 | 106 | 4 | - | 384 | 1080 | 2080 | 1300 | 1500 | 51.1 |
NN3056K | 280 | 420 | 106 | 4 | - | 384 | 1080 | 2080 | 1300 | 1500 | 51.1 |
NN3056K/W33 | 280 | 420 | 106 | 4 | - | 384 | 1080 | 2080 | 1300 | 1500 | 51.1 |
NN3156 | 280 | 460 | 146 | 5 | - | 413 | 1520 | 2790 | 1000 | 1300 | 95.7 |
