جزئیات محصول:
|
نام: | غلتک استوانه ای دو ردیفه فوق دقیق | قطعه بلبرینگ: | بلبرینگ کامل |
---|---|---|---|
نوع مته: | مخروطی | مواد قفس: | برنج ماشینکاری شده / غیر فلزی |
طرح: | طراحی NN | فلنج شل: | هیچ یک |
مواد بلبرینگ: | فولاد کروم 100Cr6 | تعداد فلنج، حلقه داخلی: | 3 |
تعداد فلنج، حلقه بیرونی: | 1 | تعداد ردیف ها: | 2 |
ترخیص داخلی شعاعی: | C1 یا سفارشی | کلاس تحمل: | P5، P4، SP |
برجسته: | بلبرینگ مخروطی فوق دقیق,یاتاقان دو ردیفه مخروطی,رولبرینگ استوانه ای مینیاتوری NN3010K SP |

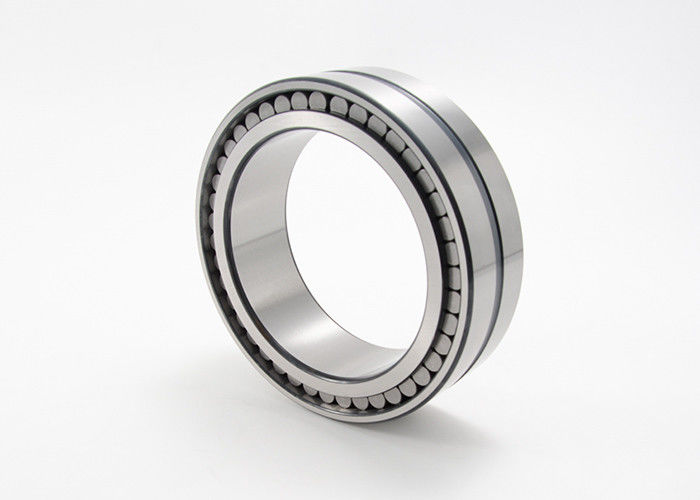

غلتک استوانه ای دو ردیفه فوق دقیق با سوراخ مخروطی NN3010K SP
رولبرینگ های استوانه ای دو ردیفه فوق دقیق در سری NN 30 تعادل منحصر به فردی را بین ظرفیت حمل بار، استحکام و سرعت ایجاد می کند.با داشتن سه فلنج در حلقه داخلی و بدون فلنج در حلقه بیرونی، بلبرینگ ها می توانند جابجایی محوری را در هر دو جهت در خود جای دهند.طراحی قابل تفکیک، نصب و جداسازی را ساده میکند، بهویژه زمانی که شرایط بار نیاز به تداخل هر دو حلقه دارد.سوراخ مخروطی تنظیم دقیق فاصله یا پیش بارگیری را در هنگام نصب امکان پذیر می کند.
مشخصات غلتک استوانه ای دو ردیفه فوق العاده دقیق با حفره مخروطی سری NN:
شماره قطعه | بعد، ابعاد، اندازه | رتبه بندی بار پایه (KN) | محدود کردن سرعت | جرم | |||||||
(میلی متر) | (دور در دقیقه) | (کیلوگرم) | |||||||||
د | D | ب | rsmin | Fw | ایو | Cr | کور | گریس | روغن | ||
NN3010 | 50 | 80 | 23 | 1 | - | 72.5 | 52 | 73 | 10000 | 12000 | 0.428 |
NN3010/W33 | 50 | 80 | 23 | 1 | - | 72.5 | 52 | 73 | 10000 | 12000 | 0.428 |
NN3010K | 50 | 80 | 23 | 1 | - | 72.5 | 52 | 73 | 10000 | 12000 | 0.42 |
NN3010K/W33 | 50 | 80 | 23 | 1 | - | 72.5 | 52 | 73 | 10000 | 12000 | 0.42 |
NN3010TN1 | 50 | 80 | 23 | 1 | - | 72.5 | 52 | 73 | 10000 | 12000 | 0.428 |
NN3010TN1/W33 | 50 | 80 | 23 | 1 | - | 72.5 | 52 | 73 | 10000 | 12000 | 0.428 |
NN3010KTN1 | 50 | 80 | 23 | 1 | - | 72.5 | 52 | 73 | 10000 | 12000 | 0.42 |
NN3010KTN1/W33 | 50 | 80 | 23 | 1 | - | 72.5 | 52 | 73 | 10000 | 12000 | 0.42 |
NN3011 | 55 | 90 | 26 | 1.1 | - | 81 | 69.3 | 96.5 | 9500 | 11000 | 0.68 |
NN3011/W33 | 55 | 90 | 26 | 1.1 | - | 81 | 69.3 | 96.5 | 9500 | 11000 | 0.68 |
NN3011K | 55 | 90 | 26 | 1.1 | - | 81 | 69.3 | 96.5 | 9500 | 11000 | 0.62 |
NN3011K/W33 | 55 | 90 | 26 | 1.1 | - | 81 | 69.3 | 96.5 | 9500 | 11000 | 0.62 |
NN3011TN1 | 55 | 90 | 26 | 1.1 | - | 81 | 69.3 | 96.5 | 9500 | 11000 | 0.68 |
NN3011TN1/W33 | 55 | 90 | 26 | 1.1 | - | 81 | 69.3 | 96.5 | 9500 | 11000 | 0.68 |
NN3011KTN1 | 55 | 90 | 26 | 1.1 | - | 81 | 69.3 | 96.5 | 9500 | 11000 | 0.62 |
NN3011KTN1/W33 | 55 | 90 | 26 | 1.1 | - | 81 | 69.3 | 96.5 | 9500 | 11000 | 0.62 |
NN3012 | 60 | 95 | 26 | 1.1 | - | 86.1 | 73.7 | 106 | 9000 | 10000 | 0.72 |
NN3012/W33 | 60 | 95 | 26 | 1.1 | - | 86.1 | 73.7 | 106 | 9000 | 10000 | 0.72 |
NN3012K | 60 | 95 | 26 | 1.1 | - | 86.1 | 73.7 | 106 | 9000 | 10000 | 0.66 |
NN3012K/W33 | 60 | 95 | 26 | 1.1 | - | 86.1 | 73.7 | 106 | 9000 | 10000 | 0.66 |
NN3012TN1 | 60 | 95 | 26 | 1.1 | - | 86.1 | 73.7 | 106 | 9000 | 10000 | 0.72 |
NN3012TN1/W33 | 60 | 95 | 26 | 1.1 | - | 86.1 | 73.7 | 106 | 9000 | 10000 | 0.72 |
NN3012KTN1 | 60 | 95 | 26 | 1.1 | - | 86.1 | 73.7 | 106 | 9000 | 10000 | 0.66 |
NN3012KTN1/W33 | 60 | 95 | 26 | 1.1 | - | 86.1 | 73.7 | 106 | 9000 | 10000 | 0.66 |
NN3013 | 65 | 100 | 26 | 1.1 | - | 91 | 76.5 | 116 | 8500 | 9500 | 0.77 |
NN3013/W33 | 65 | 100 | 26 | 1.1 | - | 91 | 76.5 | 116 | 8500 | 9500 | 0.77 |
NN3013K | 65 | 100 | 26 | 1.1 | - | 91 | 76.5 | 116 | 8500 | 9500 | 0.71 |
NN3013K/W33 | 65 | 100 | 26 | 1.1 | - | 91 | 76.5 | 116 | 8500 | 9500 | 0.71 |
NN3013TN1 | 65 | 100 | 26 | 1.1 | - | 91 | 76.5 | 116 | 8500 | 9500 | 0.77 |
NN3013TN1/W33 | 65 | 100 | 26 | 1.1 | - | 91 | 76.5 | 116 | 8500 | 9500 | 0.77 |
NN3013KTN1 | 65 | 100 | 26 | 1.1 | - | 91 | 76.5 | 116 | 8500 | 9500 | 0.71 |
NN3013KTN1/W33 | 65 | 100 | 26 | 1.1 | - | 91 | 76.5 | 116 | 8500 | 9500 | 0.71 |
NN3014 | 70 | 110 | 30 | 1.1 | - | 100 | 96.8 | 150 | 7500 | 8500 | 1.06 |
NN3014/W33 | 70 | 110 | 30 | 1.1 | - | 100 | 96.8 | 150 | 7500 | 8500 | 1.06 |
NN3014K | 70 | 110 | 30 | 1.1 | - | 100 | 96.8 | 150 | 7500 | 8500 | 1 |
NN3014K/W33 | 70 | 110 | 30 | 1.1 | - | 100 | 96.8 | 150 | 7500 | 8500 | 1 |
NN3014TN1 | 70 | 110 | 30 | 1.1 | - | 100 | 96.8 | 150 | 7500 | 8500 | 1.06 |
NN3014TN1/W33 | 70 | 110 | 30 | 1.1 | - | 100 | 96.8 | 150 | 7500 | 8500 | 1.06 |
NN3014KTN1 | 70 | 110 | 30 | 1.1 | - | 100 | 96.8 | 150 | 7500 | 8500 | 1 |
NN3014KTN1/W33 | 70 | 110 | 30 | 1.1 | - | 100 | 96.8 | 150 | 7500 | 8500 | 1 |
NN3015 | 75 | 115 | 30 | 1.1 | - | 105 | 96.8 | 150 | 6000 | 7200 | 1.16 |
NN3015/W33 | 75 | 115 | 30 | 1.1 | - | 105 | 96.8 | 150 | 6000 | 7200 | 1.16 |
NN3015K | 75 | 115 | 30 | 1.1 | - | 105 | 96.8 | 150 | 6000 | 7200 | 1.1 |
NN3015K/W33 | 75 | 115 | 30 | 1.1 | - | 105 | 96.8 | 150 | 6000 | 7200 | 1.1 |
NN3015TN1 | 75 | 115 | 30 | 1.1 | - | 105 | 96.8 | 150 | 6000 | 7200 | 1.16 |
NN3015TN1/W33 | 75 | 115 | 30 | 1.1 | - | 105 | 96.8 | 150 | 6000 | 7200 | 1.16 |
NN3015KTN1 | 75 | 115 | 30 | 1.1 | - | 105 | 96.8 | 150 | 6000 | 7200 | 1.1 |
NN3015KTN1/W33 | 75 | 115 | 30 | 1.1 | - | 105 | 96.8 | 150 | 6000 | 7200 | 1.1 |
NN3016 | 80 | 125 | 34 | 1.1 | - | 113 | 119 | 186 | 4800 | 6000 | 1.54 |
NN3016/W33 | 80 | 125 | 34 | 1.1 | - | 113 | 119 | 186 | 4800 | 6000 | 1.54 |
NN3016K | 80 | 125 | 34 | 1.1 | - | 113 | 119 | 186 | 4800 | 6000 | 1.5 |
NN3016K/W33 | 80 | 125 | 34 | 1.1 | - | 113 | 119 | 186 | 4800 | 6000 | 1.5 |
NN3016TN1 | 80 | 125 | 34 | 1.1 | - | 113 | 119 | 186 | 4800 | 6000 | 1.54 |
NN3016TN1/W33 | 80 | 125 | 34 | 1.1 | - | 113 | 119 | 186 | 4800 | 6000 | 1.54 |
NN3016KTN1 | 80 | 125 | 34 | 1.1 | - | 113 | 119 | 186 | 4800 | 6000 | 1.5 |
NN3016KTN1/W33 | 80 | 125 | 34 | 1.1 | - | 113 | 119 | 186 | 4800 | 6000 | 1.5 |
NN3017 | 85 | 130 | 34 | 1.1 | - | 118 | 125 | 201 | 4500 | 5600 | 1.63 |
NN3017/W33 | 85 | 130 | 34 | 1.1 | - | 118 | 125 | 201 | 4500 | 5600 | 1.63 |
NN3017K | 85 | 130 | 34 | 1.1 | - | 118 | 125 | 201 | 4500 | 5600 | 1.55 |
NN3017K/W33 | 85 | 130 | 34 | 1.1 | - | 118 | 125 | 201 | 4500 | 5600 | 1.55 |
NN3017TN1 | 85 | 130 | 34 | 1.1 | - | 118 | 125 | 201 | 4500 | 5600 | 1.63 |
NN3017TN1/W33 | 85 | 130 | 34 | 1.1 | - | 118 | 125 | 201 | 4500 | 5600 | 1.63 |
NN3017KTN1 | 85 | 130 | 34 | 1.1 | - | 118 | 125 | 201 | 4500 | 5600 | 1.55 |
NN3017KTN1/W33 | 85 | 130 | 34 | 1.1 | - | 118 | 125 | 201 | 4500 | 5600 | 1.55 |
NN3018 | 90 | 140 | 37 | 1.5 | - | 127 | 143 | 228 | 4300 | 5000 | 2.09 |
NN3018/W33 | 90 | 140 | 37 | 1.5 | - | 127 | 143 | 228 | 4300 | 5000 | 2.09 |
NN3018K | 90 | 140 | 37 | 1.5 | - | 127 | 143 | 228 | 4300 | 5000 | 1.95 |
NN3018K/W33 | 90 | 140 | 37 | 1.5 | - | 127 | 143 | 228 | 4300 | 5000 | 1.95 |
NN3018TN1 | 90 | 140 | 37 | 1.5 | - | 127 | 143 | 228 | 4300 | 5000 | 2.09 |
NN3018TN1/W33 | 90 | 140 | 37 | 1.5 | - | 127 | 143 | 228 | 4300 | 5000 | 2.09 |
NN3018KTN1 | 90 | 140 | 37 | 1.5 | - | 127 | 143 | 228 | 4300 | 5000 | 1.95 |
NN3018KTN1/W33 | 90 | 140 | 37 | 1.5 | - | 127 | 143 | 228 | 4300 | 5000 | 1.95 |
NN3019 | 95 | 145 | 37 | 1.5 | - | 132 | 150 | 246 | 4000 | 5000 | 2.19 |
NN3019/W33 | 95 | 145 | 37 | 1.5 | - | 132 | 150 | 246 | 4000 | 5000 | 2.19 |
NN3019K | 95 | 145 | 37 | 1.5 | - | 132 | 150 | 246 | 4000 | 5000 | 2.19 |
NN3019K/W33 | 95 | 145 | 37 | 1.5 | - | 132 | 150 | 246 | 4000 | 5000 | 2.19 |
NN3019TN1 | 95 | 145 | 37 | 1.5 | - | 132 | 150 | 246 | 4000 | 5000 | 2.19 |
NN3019TN1/W33 | 95 | 145 | 37 | 1.5 | - | 132 | 150 | 246 | 4000 | 5000 | 2.19 |
NN3019KTN1 | 95 | 145 | 37 | 1.5 | - | 132 | 150 | 246 | 4000 | 5000 | 2.19 |
NN3019KTN1/W33 | 95 | 145 | 37 | 1.5 | - | 132 | 150 | 246 | 4000 | 5000 | 2.19 |
NN3020 | 100 | 150 | 37 | 1.5 | - | 137 | 157 | 265 | 4000 | 4800 | 2.28 |
NN3020/W33 | 100 | 150 | 37 | 1.5 | - | 137 | 157 | 265 | 4000 | 4800 | 2.28 |
NN3020K | 100 | 150 | 37 | 1.5 | - | 137 | 157 | 265 | 4000 | 4800 | 2.28 |
NN3020K/W33 | 100 | 150 | 37 | 1.5 | - | 137 | 157 | 265 | 4000 | 4800 | 2.28 |
NN3020TN1 | 100 | 150 | 37 | 1.5 | - | 137 | 157 | 265 | 4000 | 4800 | 2.1 |
NN3020TN1/W33 | 100 | 150 | 37 | 1.5 | - | 137 | 157 | 265 | 4000 | 4800 | 2.1 |
NN3020KTN1 | 100 | 150 | 37 | 1.5 | - | 137 | 157 | 265 | 4000 | 4800 | 2.1 |
NN3020KTN1/W33 | 100 | 150 | 37 | 1.5 | - | 137 | 157 | 265 | 4000 | 4800 | 2.1 |
