جزئیات محصول:
|
| نام: | غلتک استوانه ای کامل مکمل دو ردیفه | مواد بلبرینگ: | فولاد کروم 100Cr6 |
|---|---|---|---|
| نوع مته: | استوانه ای (مفتول مستقیم) | تعداد ردیف ها: | 2 (دو ردیف) |
| قفس: | بدون | پوشش: | بدون |
| ویژگی مکان یابی، حلقه بیرونی بلبرینگ: | شیار حلقه گیر | قابلیت روغن کاری مجدد: | با |
| تعداد فلنج، حلقه داخلی: | 2 | تعداد فلنج، حلقه بیرونی: | 1 |
| آب بندی: | تماس با Seal در هر دو طرف | ترخیص داخلی شعاعی: | CN یا سفارشی |
| برجسته: | غلتک دقیق NNF 5024 ADA-2LSV,رولبرینگ استوانه ای کامل مکمل دو ردیفه کرومی,غلتک استوانه ای کامل مکمل دو ردیفه فولادی |
||

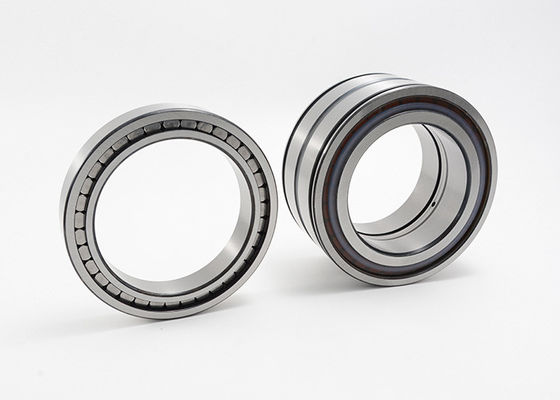

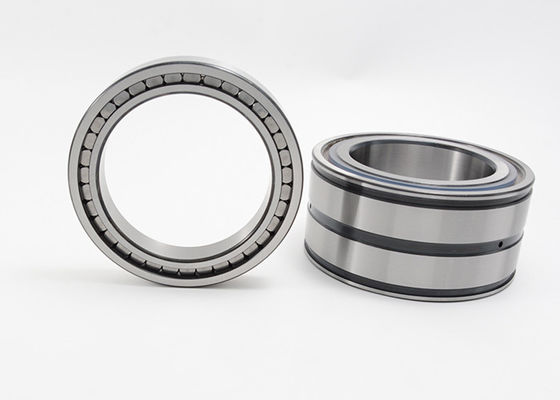

رولبرینگ استوانه ای کامل مکمل دو ردیفه NNF 5024 ADA-2LSV
رولبرینگ های استوانه ای کامل مکمل دو ردیفه دارای حداکثر تعداد غلتک هستند و بنابراین برای بارهای شعاعی بسیار سنگین در ترکیب با سرعت های متوسط مناسب هستند.یاتاقان های طراحی NNF با داشتن سه فلنج در حلقه داخلی دو تکه و یک فلنج مرکزی در حلقه بیرونی می توانند محور را در هر دو جهت قرار دهند.دو شیار حلقه محکم در حلقه بیرونی نصب را ساده کرده و فضا را به صورت محوری ذخیره می کند.
امکانات:
برنامه های کاربردی:
جزئیات طراحی NNF بلبرینگ غلتکی کامل مکمل دو ردیفه کامل:
| کد بلبرینگ | ابعاد | جرم | رتبه بندی بار پایه | محدود کردن | |||||||||
| سرعت | |||||||||||||
| د | دی | ب | سی | rsmin | d1 | D1 | C1 | E | Cr | کور | |||
| میلی متر | کیلوگرم | KN | دور در دقیقه | ||||||||||
| NNF 5024 ADA-2LSV | 120 | 180 | 80 | 79 | 0.6 | 141 | 176 | 71.2 | 164 | 6.9 | 400 | 750 | 480 |
| NNC4924V | 120 | 165 | 45 | - | 1.1 | 139 | - | - | 153.55 | 2.95 | 242 | 480 | 1700 |
| NNF 5026 ADA-2LSV | 130 | 200 | 95 | 94 | 0.6 | 155 | 196 | 83.2 | 183.5 | 10.5 | 710 | 1220 | 450 |
| NNC4926 ولت | 130 | 180 | 50 | - | 1.5 | 149 | - | - | 165.4 | 3.95 | 255 | 530 | 1600 |
| NNF 5028 ADA-2LSV | 140 | 210 | 95 | 94 | 0.6 | 167 | 206 | 83.2 | 195.5 | 11 | 600 | 1120 | 400 |
| NNC4928V | 140 | 190 | 50 | - | 1.5 | 160 | - | - | 175.9 | 4.2 | 265 | 570 | 1400 |
| NNF 5030 ADA-2LSV | 150 | 225 | 100 | 99 | 0.6 | 177 | 221 | 87.2 | 209 | 13.5 | 695 | 1290 | 380 |
| NNC4930V | 150 | 210 | 60 | - | 2 | 171 | - | - | 192.77 | 6.65 | 380 | 850 | 1300 |
| NNF 5032 ADA-2LSV | 160 | 240 | 109 | 108 | 0.6 | 191 | 236 | 95.2 | 222.55 | 16.5 | 720 | 1400 | 360 |
| NNC4932V | 160 | 220 | 60 | - | 2 | 184 | - | - | 206.16 | 7 | 446 | 915 | 1300 |
| NNF 5034 ADA-2LSV | 170 | 260 | 122 | 121 | 0.6 | 203 | 254 | 107.2 | 239 | 22.5 | 720 | 1400 | 360 |
| NNC4934V | 170 | 230 | 60 | - | 2 | 193 | - | - | 215.08 | 7.35 | 457 | 950 | 1200 |
| NNF 5036 ADA-2LSV | 180 | 280 | 136 | 135 | 0.6 | 220 | 274 | 118.2 | 259 | 30 | 1340 | 2500 | 300 |
| NNC4936V | 180 | 250 | 69 | - | 2 | 205 | - | - | 230.5 | 10.8 | 594 | 1220 | 1100 |
| NNF 5038 ADA-2LSV | 190 | 290 | 136 | 135 | 0.6 | 228 | 284 | 118.2 | 267.25 | 31.5 | 1370 | 2600 | 300 |
| NNC4938V | 190 | 260 | 69 | - | 2 | 215 | - | - | 240.7 | 11.2 | 605 | 1290 | 1100 |
| NNF 5040 ADA-2LSV | 200 | 310 | 150 | 149 | 0.6 | 245 | 304 | 128.2 | 284 | 42 | 1560 | 3050 | 280 |
| NNC4940V | 200 | 280 | 80 | - | 2.1 | 230 | - | - | 259.34 | 15.8 | 704 | 1500 | 1000 |
| NNF 5044 ADA-2LSV | 220 | 340 | 160 | 159 | 1 | 264 | 334 | 138.2 | 308.5 | 53.5 | 1610 | 3100 | 360 |
| NNC4944V | 220 | 300 | 80 | - | 2.1 | 248 | - | - | 276.52 | 17.2 | 737 | 1600 | 950 |
| NNF 5048 ADA-2LSV | 240 | 360 | 160 | 159 | 1 | 283 | 354 | 138.2 | 327.5 | 57.5 | 1680 | 3350 | 340 |
| NNC4948V | 240 | 320 | 80 | - | 2.1 | 270 | - | - | 299.46 | 18.5 | 781 | 1760 | 850 |
