جزئیات محصول:
|
| نام: | بلبرینگ غلتک استوانه ای کامل مکمل تک ردیفه | نوع بلبرینگ: | طراحی NCF |
|---|---|---|---|
| منفذ: | سوراخ استوانه ای | نوع قفس: | مکمل کامل، بدون قفس |
| پخش داخلی شعاعی: | CN یا سفارشی | آب بندی: | باز کن |
| دقت، درستی: | RBEC 1 | ISO P0 | ویژگی: | تک ردیف |
| ویژگی های دیگر: | Full Complement | مکمل کامل | 2 Rib Inner Ring | حلقه داخلی 2 دنده | | فلنج ها: | فلنج های یکپارچه روی حلقه های داخلی و خارجی |
| برجسته: | غلتک دقیق NCF2952V,غلتک دقیق NCF2960V,یاطاقان غلتکی کامل تک ردیفه |
||

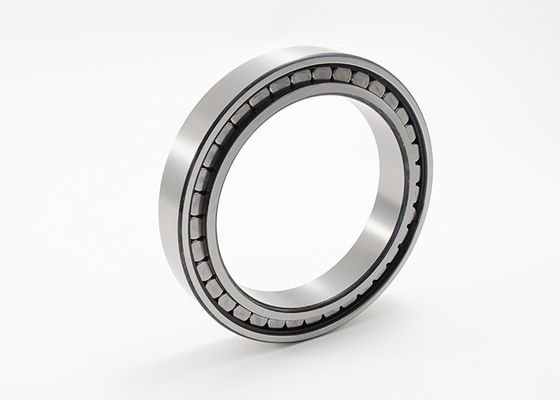

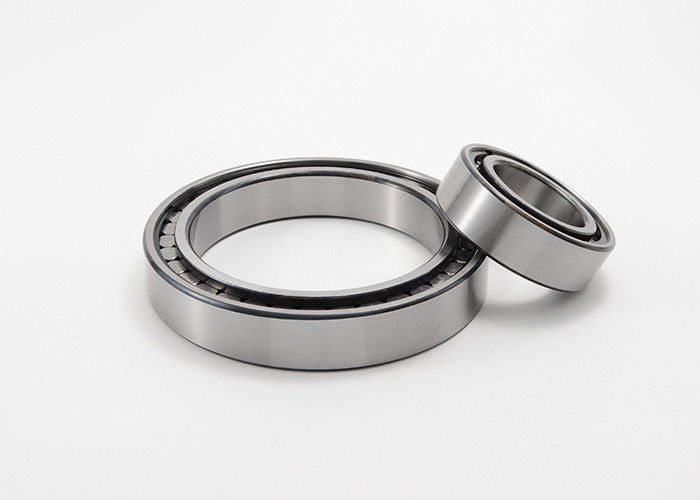

بلبرینگ غلتک استوانه ای کامل مکمل تک ردیفه
یاطاقان غلتکی استوانه ای کامل مکمل تک ردیفی، طرح NCF
رولبرینگ‌های استوانه‌ای تک ردیفه کامل برای تحمل بارهای شعاعی بسیار بالا در ترکیب با سرعت‌های متوسط طراحی شده‌اند.بلبرینگ ها دارای حداکثر تعداد غلتک هستند زیرا مجهز به قفس نیستند.بلبرینگ های طراحی NCF با داشتن دو فلنج یکپارچه در حلقه داخلی و یک فلنج در حلقه بیرونی می توانند جابجایی محوری را در یک جهت جای دهند.یک حلقه نگهدارنده روی حلقه بیرونی یاتاقان را کنار هم نگه می دارد.حلقه نگهدارنده نباید در حین کار به صورت محوری بارگذاری شود.
امکانات:
رولبرینگ های تک ردیفه کامل استوانه ای معمولاً در کاربردهایی که بارهای شعاعی بالا وجود دارد، مانند گیربکس های صنعتی، تجهیزات ساختمانی و ماشین آلات معدن استفاده می شوند.آنها همچنین برای کاربردهایی با سرعت کم یا حرکات نوسانی مناسب هستند.
یکی از مزیت‌های بلبرینگ‌های کامل، توانایی آنها در مقاومت در برابر ضربه و بارهای ضربه‌ای به دلیل افزایش ظرفیت بار است.با این حال، به دلیل افزایش اصطکاک بین غلتک ها، ممکن است از نظر سرعت عملکرد محدودیت هایی داشته باشند.
توجه به این نکته مهم است که عدم وجود قفس در یاتاقان‌های کامل می‌تواند منجر به کاهش هدایت و تراز غلطک‌ها شود که ممکن است بر پایداری کلی بلبرینگ تأثیر بگذارد.
غلتک‌های استوانه‌ای تک ردیفه کامل ظرفیت حمل بار بالاتری را در مقایسه با رولبرینگ‌های استوانه‌ای استاندارد ارائه می‌دهند و آنها را برای کاربردهای سنگین که در آن بارهای شعاعی غالب هستند، مناسب می‌سازد.
جزئیات سری NCF بلبرینگ غلتکی کامل مکمل تک ردیفه:
| کد بلبرینگ | ابعاد | جرم | رتبه بندی بار پایه | محدود کردن | |||||||
| سرعت | |||||||||||
| د | D | ب | rsmin | d1 | D1 | Ew, Fw | Cr | کور | |||
| میلی متر | کیلوگرم | KN | دور در دقیقه | ||||||||
| NCF2944V | 220 | 300 | 48 | 2.1 | 247 | 274 | 282.5 | 9.9 | 520 | 1000 | 800 |
| NCF3044V | 220 | 340 | 90 | 3 | 255 | 298 | 312 | 29.5 | 1080 | 1800 | 800 |
| NJG2344VH | 220 | 460 | 145 | 5 | 295 | 383 | 266.7 | 111 | 2650 | 3800 | 600 |
| NCF2948V | 240 | 320 | 48 | 2.1 | 267 | 294 | 303 | 10.6 | 540 | 1080 | 700 |
| NCF3048V | 240 | 360 | 92 | 3 | 278 | 321 | 335 | 32 | 1140 | 1960 | 800 |
| NCF2952V | 260 | 360 | 60 | 2.1 | 294 | 321 | 333.7 | 18.5 | 750 | 1430 | 670 |
| NCF3052V | 260 | 400 | 104 | 4 | 304 | 358 | 376.1 | 46.5 | 1560 | 2600 | 600 |
| NCF2956V | 280 | 380 | 60 | 2.1 | 314 | 347.5 | 359.1 | 19.7 | 880 | 1730 | 600 |
| NCF3056V | 280 | 420 | 106 | 4 | 319 | 373 | 391 | 50 | 1630 | 2750 | 560 |
| NCF2960V | 300 | 420 | 72 | 3 | 341.5 | 375 | 390.5 | 31.2 | 1120 | 2200 | 560 |
| NCF3060V | 300 | 460 | 118 | 4 | 355 | 413 | 433 | 69 | 1900 | 3250 | 600 |
| NCF2964V | 320 | 440 | 72 | 3 | 359 | 401 | 411 | 32.9 | 1160 | 2360 | 530 |
| NCF3064V | 320 | 480 | 121 | 4 | 368 | 434 | 449 | 74.5 | 1980 | 3450 | 560 |
| NCF2968V | 340 | 460 | 72 | 3 | 378.5 | 421 | 431 | 35 | 1200 | 2500 | 500 |
| NCF3068V | 340 | 520 | 133 | 5 | 395 | 468 | 485 | 100 | 2380 | 4150 | 530 |
| NCF2972V | 360 | 480 | 72 | 3 | 404 | 436.5 | 451.5 | 36.5 | 1220 | 2600 | 480 |
| NCF2976V | 380 | 520 | 82 | 4 | 427.5 | 473.5 | 488 | 52.6 | 1460 | 3100 | 450 |
| NCF2980V | 400 | 540 | 82 | 4 | 449 | 499 | 511 | 54.5 | 1500 | 3250 | 450 |
| NCF2984V | 420 | 560 | 82 | 4 | 462 | 512 | 524 | 57 | 1530 | 3400 | 430 |
| NCF2988V | 440 | 600 | 95 | 4 | 502 | 545 | 565.5 | 80.5 | 2000 | 4400 | 400 |
