جزئیات محصول:
|
| نام: | غلتک کامل مکمل استوانه ای | مواد بلبرینگ: | فولاد بلبرینگ آلیاژی سخت شده 100Cr6، GCr15، AISI 52100 |
|---|---|---|---|
| اینچ - متریک: | متریک | نمایه حفره: | راست (محله استوانه ای) |
| تعداد ردیف غلتک: | تک ردیف | قابل تفکیک: | خیر |
| نگهدارنده یا قفس: | بدون قفس، مکمل کامل | آب بندی: | بدون مهر، باز |
| ترخیص داخلی: | C0-متوسط | دقت، درستی: | دقت استاندارد یا سفارشی |
| برجسته: | غلتک استوانه ای کامل مکمل NJG2318VH,رولربرینگ استوانه ای کامل مکمل NCF3024V,یاطاقان تک ردیفی gcr15 |
||

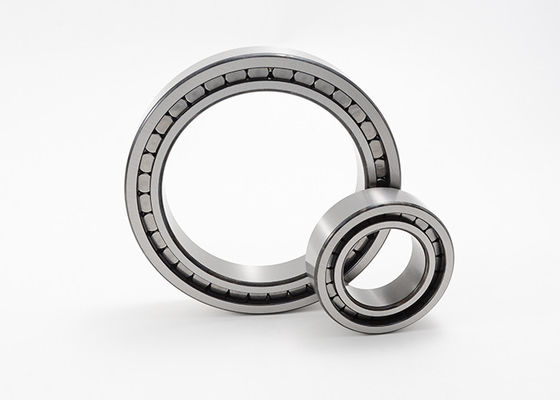

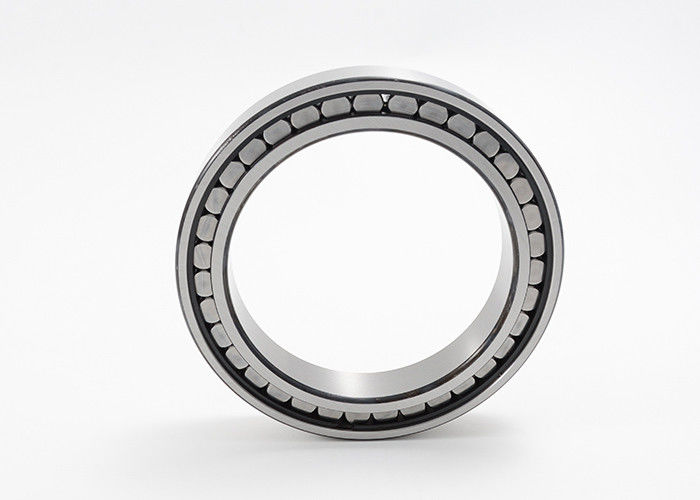

بلبرینگ غلتکی استوانه ای تک ردیف NJG2318VH NCF3024V
رولبرینگ استوانه ای تک ردیفه تمام مکمل با طرح NJG، طرح NCF
یک یاتاقان سیلندر تک ردیفه تمام مکمل دارای یک حلقه بیرونی و داخلی جامد و تعداد زیادی غلتک استوانه ای است.این غلتک ها بین دنده های حلقه ها هدایت می شوند.از آنجایی که قفس وجود ندارد، می توان از حداکثر تعداد رول استفاده کرد.در نتیجه، این بلبرینگ ها می توانند بارهای شعاعی بسیار بالایی را تحمل کنند.با این حال، حداکثر سرعت کمتر از سرعت رولبرینگ های استوانه ای با قفس است.
رولبرینگ های استوانه ای تک ردیفه تمام مکمل نیز می توانند نیروهای محوری را در یک جهت پشتیبانی کنند.آنها به عنوان یاتاقان های پشتیبانی استفاده می شوند.یاتاقان های پشتیبانی امکان جابجایی محوری شفت را نسبت به محفظه در یک جهت می دهند.شفت به صورت محوری در جهت دیگر قرار دارد.
طراحی NJG غلتک استوانه ای کامل مکمل تک ردیفه، مشخصات طراحی NCF:
| کد بلبرینگ | ابعاد | جرم | رتبه بندی بار پایه | محدود کردن | |||||||
| سرعت | |||||||||||
| د | دی | ب | rsmin | d1 | D1 | Ew, Fw | Cr | کور | |||
| میلی متر | کیلوگرم | KN | دور در دقیقه | ||||||||
| NJG2317VH | 85 | 180 | 60 | 3 | 118 | 149 | 107 | 7.4 | 480 | 600 | 1800 |
| NJG2318VH | 90 | 190 | 64 | 3 | 117.5 | 152 | 105.26 | 8.75 | 520 | 655 | 1800 |
| NJG2320VH | 100 | 215 | 73 | 3 | 136 | 176 | 122.82 | 13 | 655 | 830 | 1600 |
| NJG2322VH | 110 | 240 | 80 | 3 | 151 | 198 | 134.3 | 17.5 | 830 | 1060 | 1400 |
| NCF2924V | 120 | 165 | 27 | 1.5 | 136 | 149 | 154.3 | 1.73 | 172 | 290 | 2200 |
| NCF3024V | 120 | 180 | 46 | 2 | 139 | 160 | 167.6 | 3.8 | 290 | 430 | 1600 |
| NJG2324VH | 120 | 260 | 86 | 3 | 164.5 | 212.5 | 147.4 | 22.4 | 950 | 1220 | 1200 |
| NCF2926V | 130 | 180 | 30 | 1.5 | 147 | 161 | 167.1 | 2.36 | 204 | 360 | 1600 |
| NCF3026V | 130 | 200 | 52 | 1.5 | 149 | 175 | 183 | 5.8 | 413 | 620 | 1500 |
| NJG2326VH | 130 | 280 | 93 | 4 | 175 | 226 | 157.9 | 28.1 | 1100 | 1430 | 1000 |
| NCF2928V | 140 | 190 | 30 | 1.5 | 158 | 173 | 180 | 2.48 | 212 | 380 | 1500 |
| NCF3028V | 140 | 210 | 53 | 1.5 | 163 | 189 | 197 | 6.05 | 440 | 680 | 1300 |
| NJG2328VH | 140 | 300 | 102 | 4 | 187 | 241 | 168.45 | 35.5 | 1250 | 1630 | 1300 |
| NCF2930C | 150 | 210 | 36 | 2 | 169 | 189 | 196.4 | 3.92 | 290 | 500 | 1300 |
| NCF3030V | 150 | 225 | 56 | 2 | 170 | 198 | 206.8 | 7.35 | 455 | 710 | 1200 |
| NJG2330VH | 150 | 320 | 108 | 4 | 202 | 261 | 182.5 | 42.5 | 1500 | 2000 | 900 |
| NCF2932V | 160 | 220 | 36 | 2 | 180 | 200 | 205 | 4.3 | 300 | 540 | 1200 |
| NCF3032V | 160 | 240 | 60 | 1.1 | 185 | 215 | 224.8 | 9.1 | 520 | 800 | 1100 |
| NCF2934V | 170 | 230 | 36 | 2 | 191 | 210.5 | 215.5 | 4.3 | 310 | 570 | 1100 |
| NCF3034V | 170 | 260 | 67 | 1.1 | 198 | 232 | 242.9 | 12.5 | 670 | 1060 | 1000 |
| NJG2334VH | 170 | 360 | 120 | 4 | 225 | 294 | 203.55 | 59.5 | 1760 | 2400 | 800 |
| NCF2936V | 180 | 250 | 42 | 2 | 203 | 223 | 231.5 | 6.2 | 390 | 695 | 1000 |
| NCF3036V | 180 | 280 | 74 | 2.1 | 212 | 248 | 260.2 | 16.5 | 780 | 1250 | 900 |
| NCF2938V | 190 | 260 | 42 | 2 | 212 | 236 | 243.5 | 6.5 | 405 | 735 | 950 |
| NCF3038V | 190 | 290 | 75 | 2.1 | 222 | 258 | 269.8 | 17 | 800 | 1290 | 850 |
| NJG2338VH | 190 | 400 | 132 | 5 | 250 | 320 | 224.43 | 80.3 | 2080 | 2900 | 700 |
| NCF2940V | 200 | 280 | 48 | 2.1 | 226.5 | 253 | 2621.4 | 9.1 | 490 | 915 | 850 |
| NCF3040V | 200 | 310 | 82 | 2.1 | 237 | 275 | 287.8 | 21.5 | 915 | 1530 | 800 |
| NJG2340VH | 200 | 420 | 138 | 5 | 266 | 342 | 238.65 | 92 | 2320 | 3250 | 670 |
