جزئیات محصول:
|
| نام: | گل میخ سنگین تاج اینچ بادامک پیروان بلبرینگ فولادی اکسید مشکی | مواد: | کروم استیل 52100 |
|---|---|---|---|
| Hex/Slot: | نوع گل میخ سوراخ شش گوش | پایان: | پایان اکسید سیاه |
| اندازه: | سری اینچ | نوع ساخت و ساز پایه: | نوع گل میخ تاج دار خارجی قطر |
| عناصر نورد: | غلتک سوزن - مکمل کامل | نوع گل میخ: | گل میخ سنگین |
| نوع بسته شدن: | مهر و موم / بدون مهر / سفارشی | محل سوراخ روغنکاری: | سمت گل میخ |
| برجسته: | غلتک های مسیر ناودانی سنگین,غلتک های مسیر گل میخ اکسید سیاه,غلتک مسیر تاج دار مهر و موم شده |
||

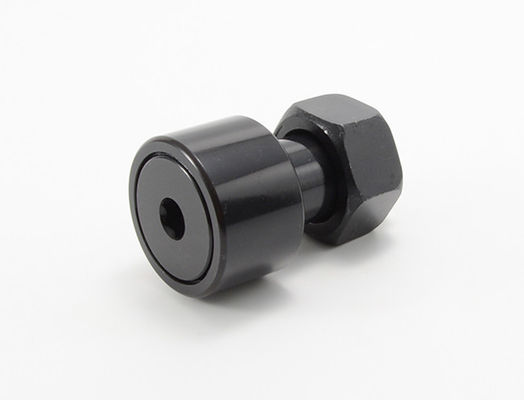

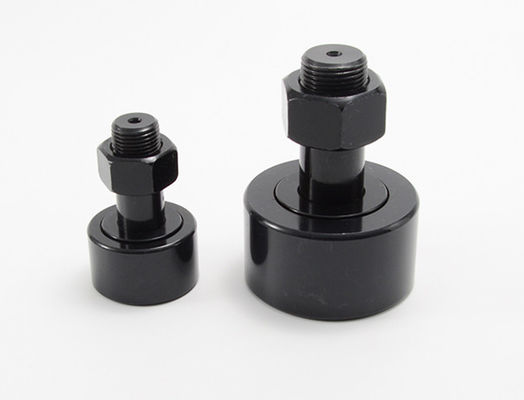

یاتاقان بادامک بادامک اینچی سنگین گل میخ دارای پوشش فولادی مشکی اکسید CCFH 1 SB
MOUETTE خط کاملی از دنبال کننده های بادامک را برای کاربردهای صنعتی، از جمله ماشین ابزار، روبات های صنعتی، تولید قطعات الکترونیکی، تجهیزات اتوماسیون اداری و محیط های سخت که نیاز به افزایش مقاومت در برابر خوردگی دارند، طراحی و تولید می کند.دنبال کننده های بادامک و غلتک های مسیر راه حل های ضد اصطکاک برای تبدیل چرخش به حرکت خطی یا تحمل بارهای رانش شعاعی خالص یا ترکیبی بسته به نوع عناصر غلتشی ارائه می دهند.
مشخصات فولاد بلبرینگ بادامک اینچی سنگین گل میخ با پوشش اکسید مشکی:
| بدون مهر و موم | مهر و موم شده | دیا غلتکی.(RD) | عرض غلتک (W) | Stud Dia. (SD) | طول گل میخ (SL) | حداقلطول نخ (TL) | THR'DS خوب. |
| CCFH 1/2 B | CCFH 1/2 SB | .500 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CCFH 9/16 B | CCFH 9/16 SB | .5625 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CCFH 5/8 B | CCFH 5/8 SB | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CCFH 11/16 B | CCFH 11/16 SB | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CCFH 3/4 B | CCFH 3/4 SB | .750 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CCFH 7/8 B | CCFH 7/8 SB | .875 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CCFH 1 B | CCFH 1 SB | 1000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CCFH 1 1/8 B | CCFH 1 1/8 SB | 1.125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CCFH 1 1/4 B | CCFH 1 1/4 SB | 1.250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CCFH 1 3/8 B | CCFH 1 3/8 SB | 1.375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CCFH 1 1/2 B | CCFH 1 1/2 SB | 1.500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CCFH 1 5/8 B | CCFH 1 5/8 SB | 1.625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CCFH 1 3/4 B | CCFH 1 3/4 SB | 1.750 | 1000 | 1000 | 1 3/4 | 7/8 | 1-14 |
| CCFH 1 7/8 B | CCFH 1 7/8 SB | 1.875 | 1000 | 1000 | 1 3/4 | 7/8 | 1-14 |
| CCFH 2 B | CCFH 2 SB | 2000 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| CCFH 2 1/4 B | CCFH 2 1/4 SB | 2.250 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| CCFH 2 1/2 B | CCFH 2 1/2 SB | 2.500 | 1.500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CCFH 2 3/4 B | CCFH 2 3/4 SB | 2.750 | 1.500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CCFH 3 B | CCFH 3 SB | 3000 | 1.750 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CCFH 3 1/4 B | CCFH 3 1/4 SB | 3.250 | 1.750 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CCFH 3 1/2 B | CCFH 3 1/2 SB | 3.500 | 2000 | 1.750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
| CCFH 4 B | CCFH 4 SB | 4000 | 2.250 | 2000 | 3 1/2 | 1 1/2 | 2-12 |
| بدون مهر و موم | مهر و موم شده | سوراخ روغن | LUB.اندازه مناسب (F) | توصیه کنید.گشتاور بستن (LBS.) | رتبه بندی بار پایه | ||
| مرکز سوراخ (HC) | سوراخ دیا.(HD) | حداکثرظرفیت استاتیک (LBS.) | حداکثردینظرفیت (LBS.) | ||||
| CCFH 1/2 B | CCFH 1/2 SB | - | - | - | 35 | 1580 | 680 |
| CCFH 9/16 B | CCFH 9/16 SB | - | - | - | 35 | 1580 | 680 |
| CCFH 5/8 B | CCFH 5/8 SB | - | - | - | 90 | 2480 | 955 |
| CCFH 11/16 B | CCFH 11/16 SB | - | - | - | 90 | 2480 | 955 |
| CCFH 3/4 B | CCFH 3/4 SB | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CCFH 7/8 B | CCFH 7/8 SB | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CCFH 1 B | CCFH 1 SB | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CCFH 1 1/8 B | CCFH 1 1/8 SB | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CCFH 1 1/4 B | CCFH 1 1/4 SB | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CCFH 1 3/8 B | CCFH 1 3/8 SB | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CCFH 1 1/2 B | CCFH 1 1/2 SB | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CCFH 1 5/8 B | CCFH 1 5/8 SB | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CCFH 1 3/4 B | CCFH 1 3/4 SB | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CCFH 1 7/8 B | CCFH 1 7/8 SB | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CCFH 2 B | CCFH 2 SB | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CCFH 2 1/4 B | CCFH 2 1/4 SB | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CCFH 2 1/2 B | CCFH 2 1/2 SB | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CCFH 2 3/4 B | CCFH 2 3/4 SB | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CCFH 3 B | CCFH 3 SB | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CCFH 3 1/4 B | CCFH 3 1/4 SB | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CCFH 3 1/2 B | CCFH 3 1/2 SB | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
| CCFH 4 B | CCFH 4 SB | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
