جزئیات محصول:
|
| نام: | اینچ یاتاقان های دنباله دار بادامک استوانه ای | مواد: | فولاد با کیفیت با آلیاژ بالا / فولاد ضد زنگ |
|---|---|---|---|
| ویژگی نصب: | نوع گل میخ سوراخ شش گوش | پایان سطح: | پایان اکسید سیاه |
| محدوده اندازه: | سری اینچ | نوع ساخت و ساز پایه: | نوع گل میخ استوانه ای قطر بیرونی |
| عناصر نورد: | غلتک های سوزنی کامل | نوع گل میخ: | گل میخ استاندارد |
| نوع مهر: | استاندارد / سفارشی | محل سوراخ روغنکاری: | سمت گل میخ |
| برجسته: | بادامک و پیرو استوانه ای گل میخ,بادامک و دنبال کننده استوانه ای مهر و موم شده,دنبال کننده شفت بادامک شش گوش |
||

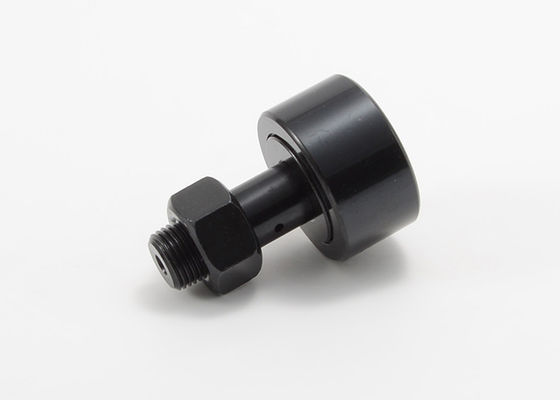

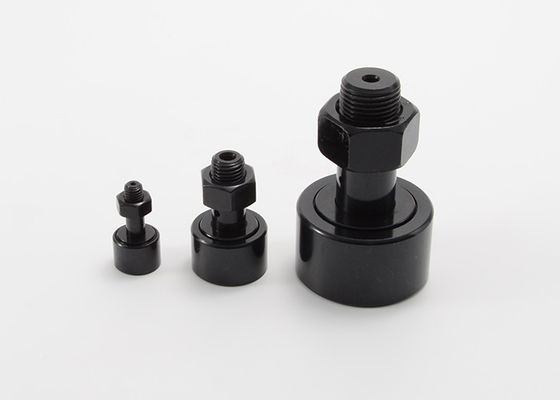

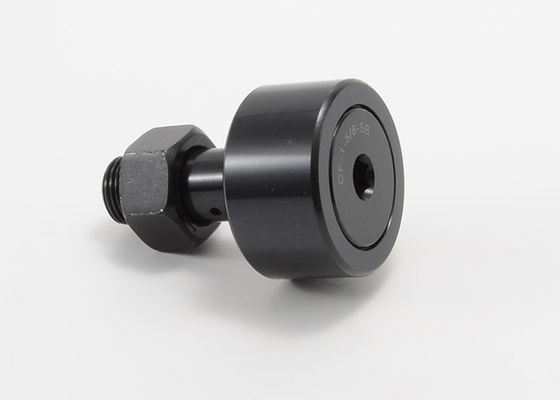

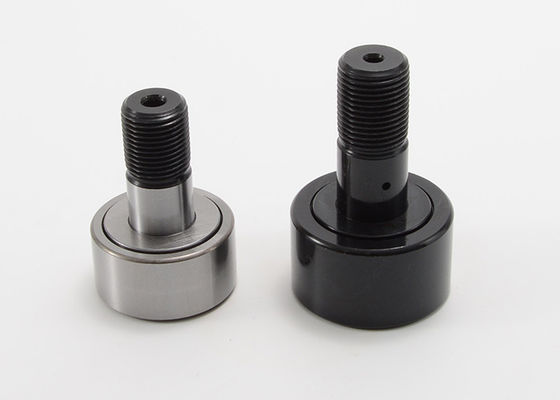

CF 1/2 SB CF 1 1/2 SB اینچ استوانه ای بادامک پیرو گل میخ غلتک شش گوش سوراخ مهر و موم شده
غلتک دنبال کننده بادامک (همچنین به نام "پیرو مسیر" نیز نامیده می شود) یک غلتک ویژه است که برای دنبال کردن مسیرها یا بادامک ها و در طیف گسترده ای از سیستم های حرکت خطی طراحی شده است.دنبال کننده‌های بادامک اغلب در نوار نقاله‌ها، خطوط انتقال فرآیند، مانند خطوط مورد استفاده در صنایع مانند غذا و نوشیدنی، پلاستیک، شیشه و غیره استفاده می‌شوند.دنبال کننده های دوربین Mouette برای کاربردهای دفاعی و هواپیما نیز محبوب هستند، جایی که قابلیت نگهداری و قابلیت اطمینان سیستم از ملاحظات طراحی مهم هستند.برای توزیع یکنواخت و یکنواخت بارها، پیروان بادامک معمولاً با یک مکمل کامل از عناصر نورد طراحی می شوند.با این حال، بیش از یک نوع پیکربندی برای دنبال کننده های بادامک وجود دارد، اما مشخص ترین ویژگی این است که چگونه دنبال کننده بادامک روی همتای خود نصب می شود.
ما یک خط کامل از دنبال کننده های بادامک نوع گل میخ را برای کاربردهای صنعتی ارائه می دهیم.این بلبرینگ ها در فولاد، فولاد ضد زنگ و با بوش های داخلی پلاستیکی مهندسی شده موجود هستند.ما در دنبال کننده های بادامک مهندسی شده برای متناسب با برنامه های خاص تخصص داریم.
یاتاقان‌های غلتکی سوزنی Hex Head Stud در مواردی که بارهای در حال اجرا و بارهای ضربه متوسط هستند توصیه می‌شود.ظرفیت باربری سری Stud Type توسط گل میخ با اندازه متوسط محدود شده است.ساخته شده از فولاد با کیفیت بالا آلیاژی.
مشخصات بلبرینگ دنباله دار بادامک استوانه ای اینچ:
| بدون مهر و موم | مهر و موم شده | قطر غلتکی (RD) | عرض غلتک (W) | Stud Dia. (SD) | Stud L'GTH.(SL) | حداقلTHR'D L'GTH (TL) | THR'DS خوب. |
| CF-1/2-NB | CF-1/2-N-SB | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
| CF-1/2-B | CF-1/2-SB | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CF-9/16-B | CF-9/16-SB | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CF-5/8-NB | CF-5/8-N-SB | .625 | .406 | .250 | 5/8 | 5/16 | 1/4-28 |
| CF-5/8-B | CF-5/8-SB | .625 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CF-11/16-B | CF-11/16-SB | .6875 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CF-3/4-B | CF-3/4-SB | .750 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CF-7/8-B | CF-7/8-SB | .875 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CF-1-B | CF-1-SB | 1000 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CF-1 1/8-B | CF-1 1/8-SB | 1.125 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CF-1 1/4-B | CF-1 1/4-SB | 1.250 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CF-1 3/8-B | CF-1 3/8-SB | 1.375 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CF-1 1/2-B | CF-1 1/2-SB | 1.500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CF-1 5/8-B | CF-1 5/8-SB | 1.625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CF-1 3/4-B | CF-1 3/4-SB | 1.750 | 1000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CF-1 7/8-B | CF-1 7/8-SB | 1.875 | 1000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CF-2-B | CF-2-SB | 2000 | 1.250 | .875 | 2 | 1 | 7/8-14 |
| CF-2 1/4-B | CF-2 1/4-SB | 2.250 | 1.250 | .875 | 2 | 1 | 7/8-14 |
| CF-2 1/2-B | CF-2 1/2-SB | 2.500 | 1.500 | 1000 | 2 1/4 | 1 1/8 | 1-14 |
| CF-2 3/4-B | CF-2 3/4-SB | 2.750 | 1.500 | 1000 | 2 1/4 | 1 1/8 | 1-14 |
| CF-3-B | CF-3-SB | 3000 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CF-3 1/4-B | CF-3 1/4-SB | 3.250 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CF-3 1/2-B | CF-3 1/2-SB | 3.500 | 2000 | 1.375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CF-4-B | CF-4-SB | 4000 | 2.250 | 1.500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| بدون مهر و موم | مهر و موم شده | سوراخ روغن | LUB.اندازه مناسب (F) | توصیه کنید.گشتاور بستن (LBS.) | رتبه بندی بار پایه | ||
| مرکز سوراخ (HC) | سوراخ دیا.(HD) | حداکثرظرفیت استاتیک (LBS.) | حداکثردینظرفیت (LBS.) | ||||
| CF-1/2-NB | CF-1/2-N-SB | - | - | 1/8 | 15 | 720 | 620 |
| CF-1/2-B | CF-1/2-SB | - | - | 1/8 | 15 | 790 | 680 |
| CF-9/16-B | CF-9/16-SB | - | - | 1/8 | 15 | 790 | 680 |
| CF-5/8-NB | CF-5/8-N-SB | - | - | 1/8 | 35 | 1085 | 930 |
| CF-5/8-B | CF-5/8-SB | - | - | 1/8 | 35 | 1215 | 955 |
| CF-11/16-B | CF-11/16-SB | - | - | 1/8 | 35 | 1215 | 955 |
| CF-3/4-B | CF-3/4-SB | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CF-7/8-B | CF-7/8-SB | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CF-1-B | CF-1-SB | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CF-1 1/8-B | CF-1 1/8-SB | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CF-1 1/4-B | CF-1 1/4-SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CF-1 3/8-B | CF-1 3/8-SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CF-1 1/2-B | CF-1 1/2-SB | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CF-1 5/8-B | CF-1 5/8-SB | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CF-1 3/4-B | CF-1 3/4-SB | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CF-1 7/8-B | CF-1 7/8-SB | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CF-2-B | CF-2-SB | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CF-2 1/4-B | CF-2 1/4-SB | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CF-2 1/2-B | CF-2 1/2-SB | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CF-2 3/4-B | CF-2 3/4-SB | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CF-3-B | CF-3-SB | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/4-B | CF-3 1/4-SB | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/2-B | CF-3 1/2-SB | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| CF-4-B | CF-4-SB | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
