جزئیات محصول:
|
| نام: | پیروان بادامک استوانه ای نوع گل میخ اینچ | مواد غلتکی: | فولاد با کیفیت با آلیاژ بالا (فولاد ضد زنگ سفارشی شده است) |
|---|---|---|---|
| روش نصب: | اسلات پیچ گوشتی | پایان/پوشش: | پایان اکسید سیاه |
| سلسله: | سری اینچ | شکل غلتکی: | قطر بیرونی استوانه ای |
| عناصر نورد: | غلتک سوزن - مکمل کامل | نوع گل میخ: | CF - میخ استاندارد |
| آب بندی: | مهر و موم / بدون مهر / سفارشی | محل سوراخ روغنکاری: | سمت گل میخ |
| برجسته: | بلبرینگ غلتکی گل میخ فولادی,شکاف پیچ گوشتی بلبرینگ گل میخ,دنباله بادامک تاجدار با اکسید سیاه |
||

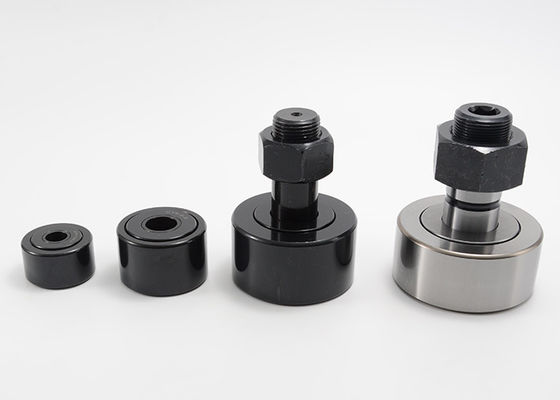

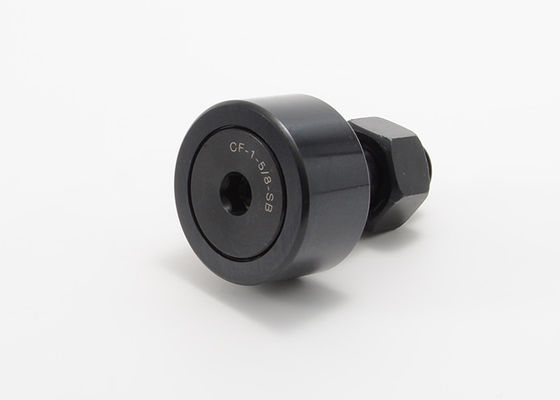

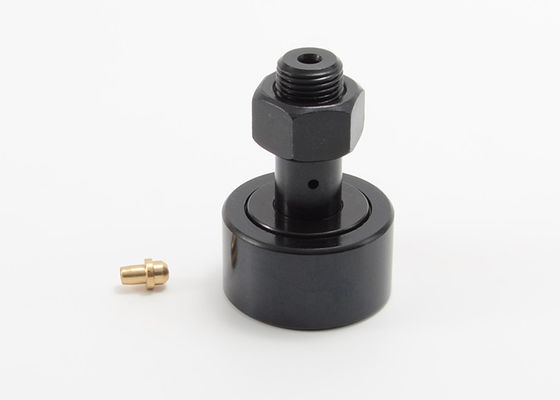

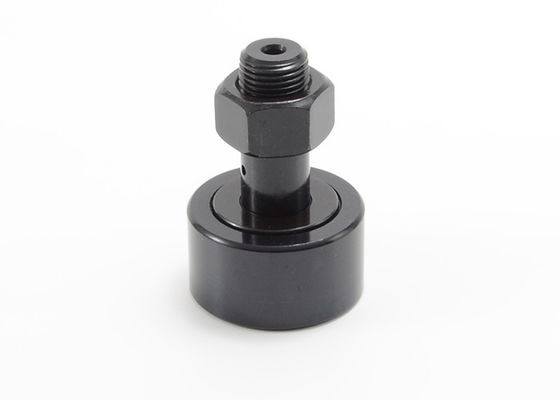

شیار پیچ گوشتی پیرو بادامک اینچی استوانه ای با بلبرینگ فولادی CF 1/2 CF-2 CF-1 3/8-S
طراحی شده برای به حداکثر رساندن حرکت ترجیحی با ساختار سفت و سخت.پیروان بادامک دارای مشخصات ساده و اصطکاک کم برای تبدیل حرکت چرخشی به حرکت خطی با نیازهای روانکاری کم هستند.
ما یک خط کامل از دنبال کننده های بادامک نوع گل میخ را برای کاربردهای صنعتی ارائه می دهیم.این بلبرینگ ها در فولاد، فولاد ضد زنگ و با بوش های داخلی پلاستیکی مهندسی شده موجود هستند.ما در دنبال کننده های بادامک مهندسی شده برای متناسب با برنامه های خاص تخصص داریم.
یاتاقان های غلتکی سوزنی نوع گل میخ پیچ گوشتی در مواردی که بارهای در حال اجرا و بارهای ضربه متوسط هستند توصیه می شود.ظرفیت باربری سری Stud Type توسط گل میخ با اندازه متوسط محدود شده است.ساخته شده از فولاد با کیفیت بالا آلیاژی.متداول ترین دنبال کننده بادامک هدف عمومی و در نسخه های مهر و موم شده موجود است.
شکاف پیچ گوشتی بادامک دنباله دار سری گل میخمشخصات فنی:
| بدون مهر و موم | مهر و موم شده | دیا غلتکی.(RD) | عرض غلتک (W) | Stud Dia. (SD) | Stud L'GTH.(SL) | حداقلTHR'D L'GTH (TL) | THR'DS خوب. |
| CF-1/2-N | CF-1/2-NS | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
| CF-1/2 | CF-1/2-S | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CF-9/16 | CF-9/16-S | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CF-5/8-N | CF-5/8-NS | .625 | .406 | .250 | 5/8 | 5/16 | 1/4-28 |
| CF-5/8 | CF-5/8-S | .625 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CF-11/16 | CF-11/16-S | .6875 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CF-3/4 | CF-3/4-S | .750 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CF-7/8 | CF-7/8-S | .875 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CF-1 | CF-1-S | 1000 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CF-1 1/8 | CF-1 1/8-S | 1.125 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CF-1 1/4 | CF-1 1/4-S | 1.250 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CF-1 3/8 | CF-1 3/8-S | 1.375 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CF-1 1/2 | CF-1 1/2-S | 1.500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CF-1 5/8 | CF-1 5/8-S | 1.625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CF-1 3/4 | CF-1 3/4-S | 1.750 | 1000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CF-1 7/8 | CF-1 7/8-S | 1.875 | 1000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CF-2 | CF-2-S | 2000 | 1.250 | .875 | 2 | 1 | 7/8-14 |
| CF-2 1/4 | CF-2 1/4-S | 2.250 | 1.250 | .875 | 2 | 1 | 7/8-14 |
| CF-2 1/2 | CF-2 1/2-S | 2.500 | 1.500 | 1000 | 2 1/4 | 1 1/8 | 1-14 |
| CF-2 3/4 | CF-2 3/4-S | 2.750 | 1.500 | 1000 | 2 1/4 | 1 1/8 | 1-14 |
| CF-3 | CF-3-S | 3000 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CF-3 1/4 | CF-3 1/4-S | 3.250 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CF-3 1/2 | CF-3 1/2-S | 3.500 | 2000 | 1.375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CF-4 | CF-4-S | 4000 | 2.250 | 1.500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| CF-5-S | 5000 | 2.750 | 2000 | 5 1/16 | 2 9/16 | 2-12 | |
| CF-6-S | 6000 | 3.250 | 2.500 | 6 | 3 | 2 1/2-12 | |
| CF-7-S | 7000 | 3.750 | 3000 | 7 11/16 | 4 1/8 | 3-12 | |
| CF-8-S | 8000 | 4.250 | 3.250 | 8 1/2 | 4 1/4 | 3 1/4-4 | |
| CF-9-S | 9000 | 4.750 | 3.750 | 9 1/2 | 4 3/4 | 3 1/2-4 | |
| CF-10-S | 10000 | 5.250 | 4.250 | 10 | 4 3/4 | 3 1/2-4 |
| Uمهر و موم شده | مهر و موم شده | سوراخ روغن | LUB.اندازه مناسب (F) | توصیه کنید.گشتاور بستن (LBS.) | رتبه بندی بار پایه | ||
| مرکز سوراخ (HC) | سوراخ دیا.(HD) | حداکثرظرفیت استاتیک (LBS.) | حداکثردینظرفیت (LBS.) | ||||
| CF-1/2-N | CF-1/2-NS | - | - | 1/8 | 15 | 720 | 620 |
| CF-1/2 | CF-1/2-S | - | - | 1/8 | 15 | 790 | 680 |
| CF-9/16 | CF-9/16-S | - | - | 1/8 | 15 | 790 | 680 |
| CF-5/8-N | CF-5/8-NS | - | - | 1/8 | 35 | 1085 | 930 |
| CF-5/8 | CF-5/8-S | - | - | 1/8 | 35 | 1215 | 955 |
| CF-11/16 | CF-11/16-S | - | - | 1/8 | 35 | 1215 | 955 |
| CF-3/4 | CF-3/4-S | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CF-7/8 | CF-7/8-S | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CF-1 | CF-1-S | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CF-1 1/8 | CF-1 1/8-S | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CF-1 1/4 | CF-1 1/4-S | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CF-1 3/8 | CF-1 3/8-S | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CF-1 1/2 | CF-1 1/2-S | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CF-1 5/8 | CF-1 5/8-S | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CF-1 3/4 | CF-1 3/4-S | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CF-1 7/8 | CF-1 7/8-S | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CF-2 | CF-2-S | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CF-2 1/4 | CF-2 1/4-S | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CF-2 1/2 | CF-2 1/2-S | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CF-2 3/4 | CF-2 3/4-S | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CF-3 | CF-3-S | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/4 | CF-3 1/4-S | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CF-3 1/2 | CF-3 1/2-S | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| CF-4 | CF-4-S | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
| CF-5-S | 7/8 | 3/16 | 1/4 | 5000 | 67950 | 46575 | |
| CF-6-S | 1 | 3/16 | 1/4 | 5000 | 80450 | 60000 | |
| CF-7-S | 1 1/4 | 3/16 | 1/4 | 5000 | 106930 | 75380 | |
| CF-8-S | - | - | 1/4 | 5000 | 144100 | 92200 | |
| CF-9-S | - | - | 1/4 | 5000 | 183430 | 113260 | |
| CF-10-S | - | - | 1/4 | 5000 | 215565 | 131545 | |
