جزئیات محصول:
|
| نام: | شکاف پیچ گوشتی پیرو بادامک سری اینچی استوانه ای گل میخ سنگین | مواد: | فولاد بلبرینگ / فولاد ضد زنگ |
|---|---|---|---|
| ویژگی نصب: | اسلات پیچ گوشتی | محدوده اندازه: | سری اینچ (OD در اینچ) |
| نوع ساخت و ساز پایه: | استوانه ای | عناصر نورد: | غلتک های سوزنی کامل |
| نوع گل میخ: | گل میخ سنگین | نوع مهر: | مهر و موم شده / بدون مهر / سفارشی |
| محل سوراخ روغنکاری: | سمت گل میخ | پایان سطح: | پایان اکسید سیاه |
| برجسته: | دنباله دار بادامک استوانه ای گل میخ,فولاد ضد زنگ بادامک دنباله دار نوع گل میخ,دنباله شفت بادامک شیار پیچ گوشتی |
||

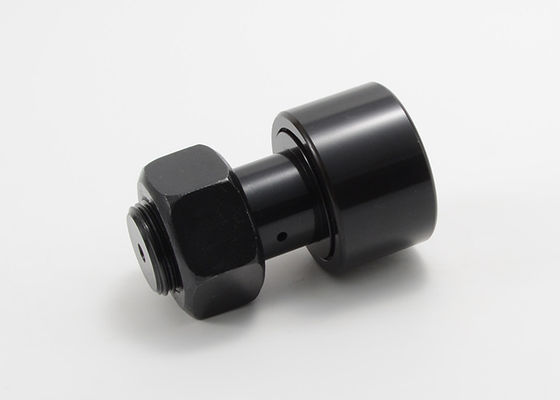

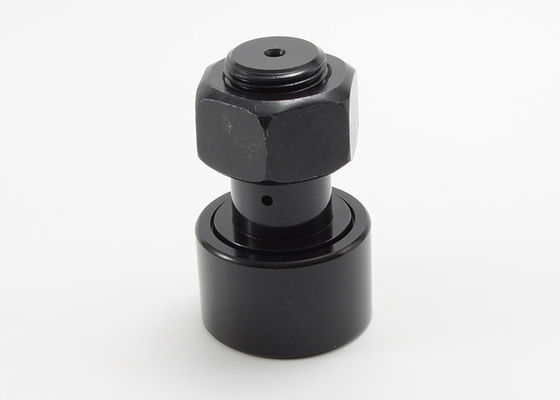

شیار پیچ گوشتی پیرو بادامک اینچی استوانه ای گل میخ سنگین CFH 1 1/8 CFH 1 1/2 CFH 2
شیار پیچ گوشتی پیرو بادامک اینچی استوانه ای گل میخ سنگین CFH 1 1/8 CFH 1 1/2 CFH 2
طراحی شده برای به حداکثر رساندن حرکت ترجیحی با ساختار سفت و سخت.پیروان بادامک دارای مشخصات ساده و اصطکاک کم برای تبدیل حرکت چرخشی به حرکت خطی با نیازهای روانکاری کم هستند.
MOUETTE خط کاملی از دنبال کننده های بادامک را برای کاربردهای صنعتی، از جمله ماشین ابزار، ربات های صنعتی، تولید قطعات الکترونیکی، تجهیزات اتوماسیون اداری و محیط های سخت که نیاز به افزایش مقاومت در برابر خوردگی دارند، طراحی، تولید و ذخیره می کند.
MOUETTE می سازد:
· گزینه های استاندارد و سفارشی از جمله اندازه ها، مواد و طرح ها.
· مسیرهای مسابقه ای بهینه شده برای بهبود توزیع تنش تماسی.
· انعطاف پذیری با دقت بالا برای کاربردهای مختلف.
· قفس های متغیر، سپرها، مهر و موم ها و طرح های حلقه بیرونی
· به صورت مینی، استاندارد، غیر عادی، سوراخ هگزا، شکاف پیچ گوشتی، و با دیسک های رانش موجود است.
· نصب ساده با استفاده از سوکت یا پیچ گوشتی.
میخ سنگین استوانه ای اینچ بادامک نصب شده توسط شکاف پیچ گوشتیمشخصات فنی:
| بدون مهر و موم | مهر و موم شده | دیا غلتکی.(RD) | عرض غلتک (W) | Stud Dia. (SD) | طول گل میخ (SL) | حداقلطول نخ (TL) | THR'DS خوب. |
| CFH 1/2 | CFH 1/2 S | .500 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CFH 9/16 | CFH 9/16 S | .5625 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CFH 5/8 | CFH 5/8 S | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CFH 11/16 | CFH 11/16 S | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CFH 3/4 | CFH 3/4 S | .750 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CFH 7/8 | CFH 7/8 S | .875 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CFH 1 | CFH 1 S | 1000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/8 | CFH 1 1/8 S | 1.125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/4 | CFH 1 1/4 S | 1.250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 3/8 | CFH 1 3/8 S | 1.375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 1/2 | CFH 1 1/2 S | 1.500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CFH 1 5/8 | CFH 1 5/8 S | 1.625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CFH 1 3/4 | CFH 1 3/4 S | 1.750 | 1000 | 1000 | 1 3/4 | 7/8 | 1-14 |
| CFH 1 7/8 | CFH 1 7/8 S | 1.875 | 1000 | 1000 | 1 3/4 | 7/8 | 1-14 |
| CFH 2 | CFH 2 S | 2000 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/4 | CFH 2 1/4 S | 2.250 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/2 | CFH 2 1/2 S | 2.500 | 1.500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 2 3/4 | CFH 2 3/4 S | 2.750 | 1.500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 3 | CFH 3 S | 3000 | 1.750 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/4 | CFH 3 1/4 S | 3.250 | 1.750 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/2 | CFH 3 1/2 S | 3.500 | 2000 | 1.750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
| CFH 4 | CFH 4 S | 4000 | 2.250 | 2000 | 3 1/2 | 1 1/2 | 2-12 |
| - | CFH 5 S | 5000 | 2.750 | 2.500 | 5 1/16 | 2 9/16 | 2 1/2-12 |
| - | CFH 6 S | 6000 | 3.250 | 3000 | 6 | 3 | 3-12 |
| - | CFH 7 S | 7000 | 3.750 | 3.500 | 7 11/16 | 4 1/8 | 3 1/2-4 |
| بدون مهر و موم | مهر و موم شده | سوراخ روغن | LUB.اندازه مناسب (F) | توصیه کنید.گشتاور بستن (LBS.) | رتبه بندی بار پایه | ||
| مرکز سوراخ (HC) | سوراخ دیا.(HD) | حداکثرظرفیت استاتیک (LBS.) | حداکثردینظرفیت (LBS.) | ||||
| CFH 1/2 | CFH 1/2 S | - | - | 1/8 | 35 | 1580 | 680 |
| CFH 9/16 | CFH 9/16 S | - | - | 1/8 | 35 | 1580 | 680 |
| CFH 5/8 | CFH 5/8 S | - | - | 1/8 | 90 | 2480 | 955 |
| CFH 11/16 | CFH 11/16 S | - | - | 1/8 | 90 | 2480 | 955 |
| CFH 3/4 | CFH 3/4 S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH 7/8 | CFH 7/8 S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH 1 | CFH 1 S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/8 | CFH 1 1/8 S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/4 | CFH 1 1/4 S | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 3/8 | CFH 1 3/8 S | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 1/2 | CFH 1 1/2 S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH 1 5/8 | CFH 1 5/8 S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH 1 3/4 | CFH 1 3/4 S | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH 1 7/8 | CFH 1 7/8 S | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH 2 | CFH 2 S | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 1/4 | CFH 2 1/4 S | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 1/2 | CFH 2 1/2 S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH 2 3/4 | CFH 2 3/4 S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH 3 | CFH 3 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/4 | CFH 3 1/4 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/2 | CFH 3 1/2 S | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
| CFH 4 | CFH 4 S | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
| - | CFH 5 S | 7/8 | 3/16 | 1/4 اینچ NPT | 5000 | 135900 | 46575 |
| - | CFH 6 S | 1 | 3/16 | 1/4 اینچ NPT | 5000 | 160900 | 60000 |
| - | CFH 7 S | 1 1/4 | 3/16 | 1/4 اینچ NPT | 5000 | 213860 | 75380 |
