جزئیات محصول:
|
| نام: | حفره شش گوش بادامک اینچی استوانه ای گل میخ | مواد: | فولاد با کیفیت با آلیاژ بالا (فولاد ضد زنگ سفارشی شده است) |
|---|---|---|---|
| روش نصب: | سوراخ هگز | محدوده اندازه: | اینچ |
| پیکربندی OD: | قطر بیرونی استوانه ای | عناصر نورد: | غلتک سوزن - مکمل کامل |
| تایپ کنید: | گل میخ سنگین | محل سوراخ روغنکاری: | سمت گل میخ |
| نوع مهر: | هر دو مهر و موم شده و بدون مهر و موم موجود هستند | پایان سطح: | پایان اکسید سیاه |
| برجسته: | دنبال کننده بادامک نوع گل میخ سیاه,دنبال کننده بادامک نوع گل میخ اکسیدی,دنباله دار بادامک دارای حفره شش گوش |
||

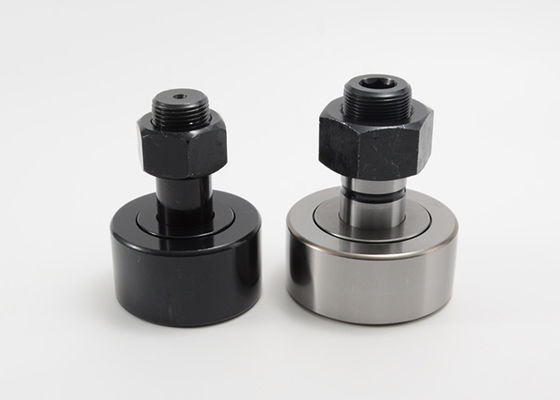

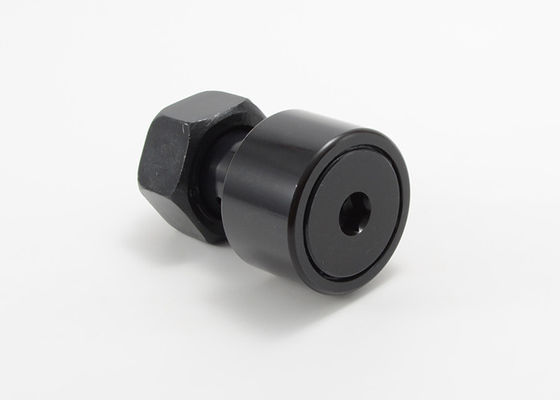

گل میخ سنگین استوانه ای اینچ بادامک دنبال کننده گل میخ شش گوش سوراخ CFH 1 3/4 B CFH 1 3/4 SB
MOUETTEخط کاملی از دنبال کننده های بادامک را برای کاربردهای صنعتی، از جمله ماشین ابزار، ربات های صنعتی، تولید قطعات الکترونیکی، تجهیزات اتوماسیون اداری و محیط های سخت که نیاز به افزایش مقاومت در برابر خوردگی دارند، طراحی و تولید می کند.دنبال کننده های بادامک و غلتک های مسیر راه حل های ضد اصطکاک برای تبدیل چرخش به حرکت خطی یا تحمل بارهای رانش شعاعی خالص یا ترکیبی بسته به نوع عناصر غلتشی ارائه می دهند.
ویژگی:
دنباله دار بادامک سری استوانه ای اینچی گل میخ سنگین با سوراخ هگزمشخصات فنی:
| بدون مهر و موم | مهر و موم شده | دیا غلتکی.(RD) | عرض غلتک (W) | Stud Dia. (SD) | طول گل میخ (SL) | حداقلطول نخ (TL) | THR'DS خوب. |
| CFH 1/2 B | CFH 1/2 SB | .500 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CFH 9/16 B | CFH 9/16 SB | .5625 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CFH 5/8 B | CFH 5/8 SB | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CFH 11/16 B | CFH 11/16 SB | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CFH 3/4 B | CFH 3/4 SB | .750 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CFH 7/8 B | CFH 7/8 SB | .875 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CFH 1 B | CFH 1 SB | 1000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/8 B | CFH 1 1/8 SB | 1.125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
| CFH 1 1/4 B | CFH 1 1/4 SB | 1.250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 3/8 B | CFH 1 3/8 SB | 1.375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 1/2 B | CFH 1 1/2 SB | 1.500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CFH 1 5/8 B | CFH 1 5/8 SB | 1.625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CFH 1 3/4 B | CFH 1 3/4 SB | 1.750 | 1000 | 1000 | 1 3/4 | 7/8 | 1-14 |
| CFH 1 7/8 B | CFH 1 7/8 SB | 1.875 | 1000 | 1000 | 1 3/4 | 7/8 | 1-14 |
| CFH 2 B | CFH 2 SB | 2000 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/4 B | CFH 2 1/4 SB | 2.250 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/2 B | CFH 2 1/2 SB | 2.500 | 1.500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 2 3/4 B | CFH 2 3/4 SB | 2.750 | 1.500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 3 B | CFH 3 SB | 3000 | 1.750 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/4 B | CFH 3 1/4 SB | 3.250 | 1.750 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/2 B | CFH 3 1/2 SB | 3.500 | 2000 | 1.750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
| CFH 4 B | CFH 4 SB | 4000 | 2.250 | 2000 | 3 1/2 | 1 1/2 | 2-12 |
| بدون مهر و موم | مهر و موم شده | سوراخ روغن | LUB.اندازه مناسب (F) | توصیه کنید.گشتاور بستن (LBS.) | رتبه بندی بار پایه | ||
| مرکز سوراخ (HC) | سوراخ دیا.(HD) | حداکثرظرفیت استاتیک (LBS.) | حداکثردینظرفیت (LBS.) | ||||
| CFH 1/2 B | CFH 1/2 SB | - | - | - | 35 | 1580 | 680 |
| CFH 9/16 B | CFH 9/16 SB | - | - | - | 35 | 1580 | 680 |
| CFH 5/8 B | CFH 5/8 SB | - | - | - | 90 | 2480 | 955 |
| CFH 11/16 B | CFH 11/16 SB | - | - | - | 90 | 2480 | 955 |
| CFH 3/4 B | CFH 3/4 SB | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH 7/8 B | CFH 7/8 SB | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH 1 B | CFH 1 SB | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/8 B | CFH 1 1/8 SB | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/4 B | CFH 1 1/4 SB | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 3/8 B | CFH 1 3/8 SB | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 1/2 B | CFH 1 1/2 SB | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH 1 5/8 B | CFH 1 5/8 SB | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH 1 3/4 B | CFH 1 3/4 SB | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH 1 7/8 B | CFH 1 7/8 SB | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH 2 B | CFH 2 SB | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 1/4 B | CFH 2 1/4 SB | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 1/2 B | CFH 2 1/2 SB | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH 2 3/4 B | CFH 2 3/4 SB | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH 3 B | CFH 3 SB | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/4 B | CFH 3 1/4 SB | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/2 B | CFH 3 1/2 SB | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
| CFH 4 B | CFH 4 SB | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
