جزئیات محصول:
|
| نام: | تاج اینچ گل میخ پیرو بادامک شش گوش سوراخ | مواد: | بلبرینگ فولاد (فولاد ضد زنگ موجود است) |
|---|---|---|---|
| ویژگی نصب: | سوراخ هگز | پایان سطح: | پایان اکسید سیاه |
| محدوده اندازه: | سری اینچ | پیکربندی OD:: | قطر بیرونی تاجدار |
| عناصر نورد: | غلتک های سوزنی کامل | تنظیم: | هیچ یک |
| نوع مهر: | مهر و موم شده / بدون مهر و موم در دسترس هستند | قابل روانکاری مجدد:: | آره |
| برجسته: | دنبال کننده های بادامک سنگین تاج دار,پیروان بادامک سنگین سوراخ شش گوش,دنبال کننده بادامک غلتکی مهر و موم شده |
||

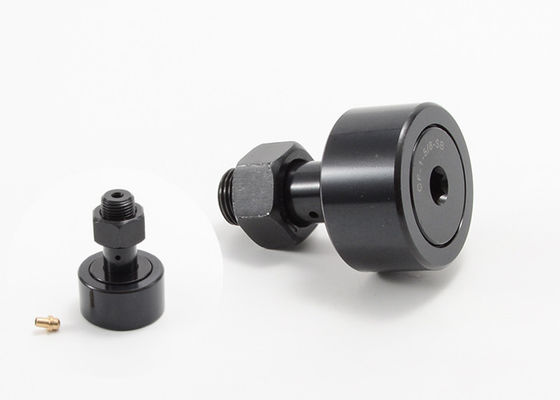

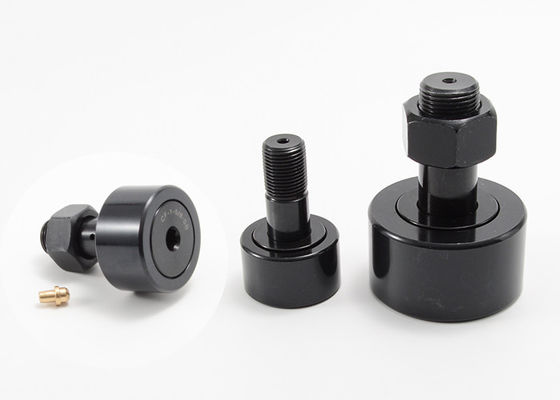

حفره شش گوش بادامک تاجدار اینچ فولادی بلبرینگ CCF 1/2 N SB
طراحی شده برای به حداکثر رساندن حرکت ترجیحی با ساختار سفت و سخت.پیروان بادامک دارای مشخصات ساده و اصطکاک کم برای تبدیل حرکت چرخشی به حرکت خطی با نیازهای روانکاری کم هستند.
MOUETTEخط کاملی از دنبال کننده های بادامک را برای کاربردهای صنعتی، از جمله ماشین ابزار، ربات های صنعتی، تولید قطعات الکترونیکی، تجهیزات اتوماسیون اداری و محیط های سخت که نیاز به افزایش مقاومت در برابر خوردگی دارند، طراحی و تولید می کند.دنبال کننده های بادامک و غلتک های مسیر راه حل های ضد اصطکاک برای تبدیل چرخش به حرکت خطی یا تحمل بارهای رانش شعاعی خالص یا ترکیبی بسته به نوع عناصر غلتشی ارائه می دهند.
پیروان بادامک فولادی ضد زنگ محیط های سختی را در نظر گرفته اند که نیاز به افزایش مقاومت در برابر خوردگی دارند.انتخابی عالی برای استفاده در فضای باز یا برای کاربردهایی مانند تاسیسات تولید مواد غذایی که نیاز به شستشو و تمیز کردن مکرر دارند.Mouette جداول تبادل بیشتری را ارائه می‌کند، مانند بلبرینگ‌های دنبال‌کننده دوربین mcgill، دنبال‌کننده دوربین iko، دنبال‌کننده دوربین skf، دنبال‌کننده دوربین ina، دنبال‌کننده دوربین rbc، دنبال‌کننده‌های بادامک اسمیت، و دنبال‌کننده دوربین nsk.
سوراخ شش گوش گل میخ پیرو بادامک تاجدارمشخصات فنی:
| بدون مهر و موم | مهر و موم شده | دیا غلتکی.(RD) | عرض غلتک (W) | Stud Dia. (SD) | طول گل میخ (SL) | حداقلطول نخ (TL) | THR'DS خوب. |
| CCF 1/2 NB | CCF 1/2 N SB | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
| CCF 1/2 B | CCF 1/2 SB | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CCF 9/16 B | CCF 9/16 SB | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CCF 5/8 NB | CCF 5/8 N SB | .625 | .406 | .250 | 5/8 | 5/16 | 1/4-28 |
| CCF 5/8 B | CCF 5/8 SB | .625 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CCF 11/16 B | CCF 11/16 SB | .6875 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CCF 3/4 B | CCF 3/4 SB | .750 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CCF 7/8 B | CCF 7/8 SB | .875 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CCF 1 B | CCF 1 SB | 1000 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CCF 1 1/8 B | CCF 1 1/8 SB | 1.125 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
| CCF 1 1/4 B | CCF 1 1/4 SB | 1.250 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CCF 1 3/8 B | CCF 1 3/8 SB | 1.375 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CCF 1 1/2 B | CCF 1 1/2 SB | 1.500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CCF 1 5/8 B | CCF 1 5/8 SB | 1.625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CCF 1 3/4 B | CCF 1 3/4 SB | 1.750 | 1000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CCF 1 7/8 B | CCF 1 7/8 SB | 1.875 | 1000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CCF 2 B | CCF 2 SB | 2000 | 1.250 | .875 | 2 | 1 | 7/8-14 |
| CCF 2 1/4 B | CCF 2 1/4 SB | 2.250 | 1.250 | .875 | 2 | 1 | 7/8-14 |
| CCF 2 1/2 B | CCF 2 1/2 SB | 2.500 | 1.500 | 1000 | 2 1/4 | 1 1/8 | 1-14 |
| CCF 2 3/4 B | CCF 2 3/4 SB | 2.750 | 1.500 | 1000 | 2 1/4 | 1 1/8 | 1-14 |
| CCF 3 B | CCF 3 SB | 3000 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCF 3 1/4 B | CCF 3 1/4 SB | 3.250 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCF 3 1/2 B | CCF 3 1/2 SB | 3.500 | 2000 | 1.375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CCF 4 B | CCF 4 SB | 4000 | 2.250 | 1.500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| - | CCF 5 SB | 5000 | 2.750 | 2000 | 5 1/16 | 2 9/16 | 2-12 |
| - | CCF 6 SB | 6000 | 3.250 | 2.500 | 6 | 3 | 2 1/2-12 |
| - | CCF 7 SB | 7000 | 3.750 | 3000 | 7 11/16 | 4 1/8 | 3-12 |
| - | CCF 8 SB | 8000 | 4.250 | 3.250 | 8 1/2 | 4 1/4 | 3 1/4-4 |
| - | CCF 9 SB | 9000 | 4.750 | 3.750 | 9 1/2 | 4 3/4 | 3 1/2-4 |
| - | CCF 10 SB | 10000 | 5.250 | 4.250 | 10 | 4 3/4 | 3 1/2-4 |
| بدون مهر و موم | مهر و موم شده | سوراخ روغن | LUB.اندازه مناسب (F) | توصیه کنید.گشتاور بستن (LBS.) | رتبه بندی بار پایه | ||
| مرکز سوراخ (HC) | سوراخ دیا.(HD) | حداکثرظرفیت استاتیک (LBS.) | حداکثردینظرفیت (LBS.) | ||||
| CCF 1/2 NB | CCF 1/2 N SB | - | - | - | 15 | 720 | 620 |
| CCF 1/2 B | CCF 1/2 SB | - | - | - | 15 | 790 | 680 |
| CCF 9/16 B | CCF 9/16 SB | - | - | - | 15 | 790 | 680 |
| CCF 5/8 NB | CCF 5/8 N SB | - | - | - | 35 | 1085 | 930 |
| CCF 5/8 B | CCF 5/8 SB | - | - | - | 35 | 1215 | 955 |
| CCF 11/16 B | CCF 11/16 SB | - | - | - | 35 | 1215 | 955 |
| CCF 3/4 B | CCF 3/4 SB | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CCF 7/8 B | CCF 7/8 SB | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CCF 1 B | CCF 1 SB | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CCF 1 1/8 B | CCF 1 1/8 SB | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CCF 1 1/4 B | CCF 1 1/4 SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CCF 1 3/8 B | CCF 1 3/8 SB | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CCF 1 1/2 B | CCF 1 1/2 SB | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CCF 1 5/8 B | CCF 1 5/8 SB | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CCF 1 3/4 B | CCF 1 3/4 SB | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CCF 1 7/8 B | CCF 1 7/8 SB | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CCF 2 B | CCF 2 SB | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CCF 2 1/4 B | CCF 2 1/4 SB | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CCF 2 1/2 B | CCF 2 1/2 SB | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CCF 2 3/4 B | CCF 2 3/4 SB | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CCF 3 B | CCF 3 SB | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CCF 3 1/4 B | CCF 3 1/4 SB | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CCF 3 1/2 B | CCF 3 1/2 SB | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| CCF 4 B | CCF 4 SB | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
| - | CCF 5 SB | 7/8 | 3/16 | 1/4 اینچ NPT | 5000 | 67950 | 46575 |
| - | CCF 6 SB | 1 | 3/16 | 1/4 اینچ NPT | 5000 | 80450 | 60000 |
| - | CCF 7 SB | 1 1/4 | 3/16 | 1/4 اینچ NPT | 5000 | 106930 | 75380 |
| - | CCF 8 SB | - | - | 1/4 اینچ NPT | 5000 | 144100 | 92200 |
| - | CCF 9 SB | - | - | 1/4 اینچ NPT | 5000 | 183430 | 113260 |
| - | CCF 10 SB | - | - | 1/4 اینچ NPT | 5000 | 215565 | 131545 |
