جزئیات محصول:
|
نام: | دنبال کننده های Cam Type Stud | مواد: | فولاد با کیفیت با آلیاژ بالا |
---|---|---|---|
Hex/Slot: | نوع گل میخ اسلات پیچ گوشتی | پایان سطح: | پایان اکسید سیاه |
محدوده اندازه: | سری اینچ (OD در اینچ) | پیکربندی OD: | نوع گل میخ تاج دار خارجی قطر |
عناصر نورد: | غلتک سوزن - مکمل کامل | نوع گل میخ: | گل میخ استاندارد |
نوع مهر: | استاندارد / سفارشی | قابل روانکاری مجدد: | آره |
برجسته: | دنبال کننده میل بادامک تاج دار,پایه گل میخ پیرو میل بادامک,بلبرینگ دنبال کننده غلتکی مهر و موم شده است |

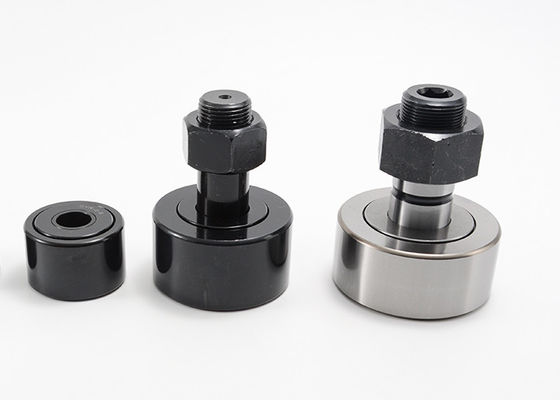

شکاف پیچ گوشتی پایه گل میخ بادامک اینچی Crowned CCF 1/2 NS
یاتاقانهای بادامک اینچی MOUETTE، یاتاقانهای سوزنی مکمل کامل هستند که دارای فولاد بلبرینگ اکسید سیاه هستند که در دو سبک نصب اولیه برای استفاده در اتوماسیون مکانیکی یا برنامههای حرکت خطی موجود است.ویژگی های اساسی ما هر کدام به بهبود عملکرد کمک می کنند، در حالی که گزینه آب بندی به جلوگیری از تماس فلز با فلز در بلبرینگ کمک می کند و در عین حال مانعی برای ورود آلاینده ها ایجاد می کند و اجازه می دهد تا گریس اضافی یا قدیمی در طول روغن کاری مجدد تخلیه شود.علاوه بر گزینه مهر و موم، این بلبرینگ ها با چندین انتخاب بعدی و ترکیبی برای ارائه یک راه حل خاص برای کاربرد در دسترس هستند.
MOUETTEخط کاملی از دنبال کننده های بادامک را برای کاربردهای صنعتی، از جمله ماشین ابزار، ربات های صنعتی، تولید قطعات الکترونیکی، تجهیزات اتوماسیون اداری و محیط های سخت که نیاز به افزایش مقاومت در برابر خوردگی دارند، طراحی و تولید می کند.دنبال کننده های بادامک و غلتک های مسیر راه حل های ضد اصطکاک برای تبدیل چرخش به حرکت خطی یا تحمل بارهای رانش شعاعی خالص یا ترکیبی بسته به نوع عناصر غلتشی ارائه می دهند.
پیروان بادامک فولادی ضد زنگ محیط های سختی را در نظر گرفته اند که نیاز به افزایش مقاومت در برابر خوردگی دارند.انتخابی عالی برای استفاده در فضای باز یا برای کاربردهایی مانند تاسیسات تولید مواد غذایی که نیاز به شستشو و تمیز کردن مکرر دارند.wer، فالوور اسمیت cam، و دنبال کننده دوربین nsk.
قابلیت های سفارشی:
· پر کردن گریس کارخانه مشخص شده توسط مشتری
· فیتینگ گریس نصب شده است
· تغییرات طول میخ یا نخ
· تغییرات یا تلرانس های قطر غلتک
· سفارشی مهندسی شده برای سفارش طرح
شکاف پیچ گوشتی پایه گل میخ بادامک اینچی تاجدارمشخصات فنی:
بدون مهر و موم | مهر و موم شده | دیا غلتکی.(RD) | عرض غلتک (W) | Stud Dia. (SD) | طول گل میخ (SL) | حداقلطول نخ (TL) | THR'DS خوب. |
CCF 1/2 N | CCF 1/2 NS | .500 | .344 | .190 | 1/2 | 1/4 | 10-32 |
CCF 1/2 | CCF 1/2 S | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
CCF 9/16 | CCF 9/16 S | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
CCF 5/8 N | CCF 5/8 NS | .625 | .406 | .250 | 3/4 | 5/16 | 1/4-28 |
CCF 5/8 | CCF 5/8 S | .625 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
CCF 11/16 | CCF 11/16 S | .6875 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
CCF 3/4 | CCF 3/4 S | .750 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
CCF 7/8 | CCF 7/8 S | .875 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
CCF 1 | CCF 1 S | 1000 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
CCF 1 1/8 | CCF 1 1/8 S | 1.125 | .625 | .4375 | 1 | 1/2 | 7/16-20 |
CCF 1 1/4 | CCF 1 1/4 S | 1.250 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
CCF 1 3/8 | CCF 1 3/8 S | 1.375 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
CCF 1 1/2 | CCF 1 1/2 S | 1.500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
CCF 1 5/8 | CCF 1 5/8 S | 1.625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
CCF 1 3/4 | CCF 1 3/4 S | 1.750 | 1000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
CCF 1 7/8 | CCF 1 7/8 S | 1.875 | 1000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
CCF 2 | CCF 2 S | 2000 | 1.250 | .875 | 2 | 1 | 7/8-14 |
CCF 2 1/4 | CCF 2 1/4 S | 2.250 | 1.250 | .875 | 2 | 1 | 7/8-14 |
CCF 2 1/2 | CCF 2 1/2 S | 2.500 | 1.500 | 1000 | 2 1/4 | 1 1/8 | 1-14 |
CCF 2 3/4 | CCF 2 3/4 S | 2.750 | 1.500 | 1000 | 2 1/4 | 1 1/8 | 1-14 |
CCF 3 | CCF 3 S | 3000 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
CCF 3 1/4 | CCF 3 1/4 S | 3.250 | 1.750 | 1.250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
CCF 3 1/2 | CCF 3 1/2 S | 3.500 | 2000 | 1.375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
CCF 4 | CCF 4 S | 4000 | 2.250 | 1.500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
- | CCF 5 S | 5000 | 2.750 | 2000 | 5 1/16 | 2 9/16 | 2-12 |
- | CCF 6 S | 6000 | 3.250 | 2.500 | 6 | 3 | 2 1/2-12 |
- | CCF 7 S | 7000 | 3.750 | 3000 | 7 11/16 | 4 1/8 | 3-12 |
- | CCF 8 S | 8000 | 4.250 | 3.250 | 8 1/2 | 4 1/4 | 3 1/4-4 |
- | CCF 9 S | 9000 | 4.750 | 3.750 | 9 1/2 | 4 3/4 | 3 1/2-4 |
- | CCF 10 S | 10000 | 5.250 | 4.250 | 10 | 4 3/4 | 3 1/2-4 |
بدون مهر و موم | مهر و موم شده | سوراخ روغن | LUB.اندازه مناسب (F) | توصیه کنید.گشتاور بستن (LBS.) | رتبه بندی بار پایه | ||
مرکز سوراخ (HC) | سوراخ دیا.(HD) | حداکثرظرفیت استاتیک (LBS.) | حداکثردینظرفیت (LBS.) | ||||
CCF 1/2 N | CCF 1/2 NS | - | - | 1/8 | 15 | 720 | 620 |
CCF 1/2 | CCF 1/2 S | - | - | 1/8 | 15 | 790 | 680 |
CCF 9/16 | CCF 9/16 S | - | - | 1/8 | 15 | 790 | 680 |
CCF 5/8 N | CCF 5/8 NS | - | - | 1/8 | 35 | 1085 | 930 |
CCF 5/8 | CCF 5/8 S | - | - | 1/8 | 35 | 1215 | 955 |
CCF 11/16 | CCF 11/16 S | - | - | 1/8 | 35 | 1215 | 955 |
CCF 3/4 | CCF 3/4 S | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
CCF 7/8 | CCF 7/8 S | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
CCF 1 | CCF 1 S | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
CCF 1 1/8 | CCF 1 1/8 S | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
CCF 1 1/4 | CCF 1 1/4 S | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
CCF 1 3/8 | CCF 1 3/8 S | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
CCF 1 1/2 | CCF 1 1/2 S | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
CCF 1 5/8 | CCF 1 5/8 S | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
CCF 1 3/4 | CCF 1 3/4 S | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
CCF 1 7/8 | CCF 1 7/8 S | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
CCF 2 | CCF 2 S | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
CCF 2 1/4 | CCF 2 1/4 S | 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
CCF 2 1/2 | CCF 2 1/2 S | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
CCF 2 3/4 | CCF 2 3/4 S | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
CCF 3 | CCF 3 S | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
CCF 3 1/4 | CCF 3 1/4 S | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
CCF 3 1/2 | CCF 3 1/2 S | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
CCF 4 | CCF 4 S | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
- | CCF 5 S | 7/8 | 3/16 | 1/4 اینچ NPT | 5000 | 67950 | 46575 |
- | CCF 6 S | 1 | 3/16 | 1/4 اینچ NPT | 5000 | 80450 | 60000 |
- | CCF 7 S | 1 1/4 | 3/16 | 1/4 اینچ NPT | 5000 | 106930 | 75380 |
- | CCF 8 S | - | - | 1/4 اینچ NPT | 5000 | 144100 | 92200 |
- | CCF 9 S | - | - | 1/4 اینچ NPT | 5000 | 183430 | 113260 |
- | CCF 10 S | - | - | 1/4 اینچ NPT | 5000 | 215565 | 131545 |
