جزئیات محصول:
|
| نام: | دنبال کننده بادامک گل میخ اینچ استوانه ای | مواد: | فولاد با کیفیت با آلیاژ بالا / فولاد ضد زنگ |
|---|---|---|---|
| ویژگی نصب: | سوراخ هگز | پایان سطح: | پایان اکسید سیاه |
| محدوده اندازه: | سری اینچ (OD در اینچ) | نوع ساخت و ساز پایه: | نوع گل میخ استوانه ای قطر بیرونی |
| عناصر نورد: | غلتک های سوزنی کامل | پیکربندی سیستم: | پیکربندی غیر عادی |
| نوع مهر: | استاندارد / سفارشی | روانکاری: | گریس Shell 3# |
| برجسته: | دنبال کننده بادامک نوع گل میخ CFE 7/8 SB,بادامک و دنبال کننده غیرعادی استوانه ای,بادامک غیرعادی و حفره شش گوش مهر و موم شده |
||

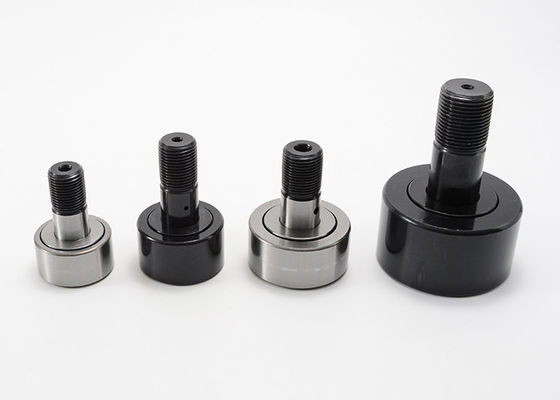

مک گیل اینچ استوانه ای بادامک دنباله دار گل میخ شش گوش مهر و موم شده غیر عادی CFE 7/8 SB
طراحی شده برای به حداکثر رساندن حرکت ترجیحی با ساختار سفت و سخت.پیروان بادامک دارای مشخصات ساده و اصطکاک کم برای تبدیل حرکت چرخشی به حرکت خطی با نیازهای روانکاری کم هستند.
MOUETTEخط کاملی از دنبال کننده های بادامک را برای کاربردهای صنعتی، از جمله ماشین ابزار، ربات های صنعتی، تولید قطعات الکترونیکی، تجهیزات اتوماسیون اداری و محیط های سخت که نیاز به افزایش مقاومت در برابر خوردگی دارند، طراحی و تولید می کند.دنبال کننده های بادامک و غلتک های مسیر راه حل های ضد اصطکاک برای تبدیل چرخش به حرکت خطی یا تحمل بارهای رانش شعاعی خالص یا ترکیبی بسته به نوع عناصر غلتشی ارائه می دهند.
پیروان بادامک فولادی ضد زنگ محیط های سختی را در نظر گرفته اند که نیاز به افزایش مقاومت در برابر خوردگی دارند.انتخابی عالی برای استفاده در فضای باز یا برای کاربردهایی مانند تاسیسات تولید مواد غذایی که نیاز به شستشو و تمیز کردن مکرر دارند.Mouette جداول تبادل بیشتری را ارائه می‌کند، مانند بلبرینگ‌های دنبال‌کننده دوربین mcgill، دنبال‌کننده دوربین iko، دنبال‌کننده دوربین skf، دنبال‌کننده دوربین ina، دنبال‌کننده دوربین rbc، دنبال‌کننده‌های بادامک اسمیت، و دنبال‌کننده دوربین nsk.
مشخصات سری CFE دنباله دار گل میخ اینچ استوانه ای:
| بدون مهر و موم | مهر و موم شده | دیا غلتکی.(RD) | عرض غلتک (W) | طول بوش عجیب و غریب (G) | دیا بوش عجیب و غریب.(BD) | طول گل میخ (SL) | حداقلطول نخ (TL) | THR'DS خوب. |
| CFE 1/2 NB | CFE 1/2 N SB | .500 | .344 | .250 | .250 | 1/2 | 1/4 | 10-32 |
| CFE 1/2 B | CFE 1/2 SB | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
| CFE 9/16 B | CFE 9/16 SB | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
| CFE 5/8 B | CFE 5/8 SB | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 |
| CFE 11/16 B | CFE 11/16 SB | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 |
| CFE 3/4 B | CFE 3/4 SB | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 |
| CFE 7/8 B | CFE 7/8 SB | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 |
| CFE 1 B | CFE 1 SB | 1000 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 |
| CFE 1 1/8 B | CFE 1 1/8 SB | 1.125 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 |
| CFE 1 1/4 B | CFE 1 1/4 SB | 1.250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 |
| CFE 1 3/8 B | CFE 1 3/8 SB | 1.375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 |
| CFE 1 1/2 B | CFE 1 1/2 SB | 1.500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
| CFE 1 5/8 B | CFE 1 5/8 SB | 1.625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
| CFE 1 3/4 B | CFE 1 3/4 SB | 1.750 | 1000 | .875 | 1000 | 1 3/4 | 7/8 | 3/4-16 |
| CFE 1 7/8 B | CFE 1 7/8 SB | 1.875 | 1000 | .875 | 1000 | 1 3/4 | 7/8 | 3/4-16 |
| CFE 2 B | CFE 2 SB | 2000 | 1.250 | 1000 | 1.187 | 2 | 1 | 7/8-14 |
| CFE 2 1/4 B | CFE 2 1/4 SB | 2.250 | 1.250 | 1000 | 1.187 | 2 | 1 | 7/8-14 |
| CFE 2 1/2 B | CFE 2 1/2 SB | 2.500 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 |
| CFE 2 3/4 B | CFE 2 3/4 SB | 2.750 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 |
| CFE 3 B | CFE 3 SB | 3000 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CFE 3 1/4 B | CFE 3 1/4 SB | 3.250 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CFE 3 1/2 B | CFE 3 1/2 SB | 3.500 | 2000 | 1.375 | 1.812 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CFE 4 B | CFE 4 SB | 4000 | 2.250 | 2000 | 2000 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| بدون مهر و موم | مهر و موم شده | ECC | LUB.اندازه مناسب (F) | توصیه کنید.گشتاور بستن (LBS.) | رتبه بندی بار پایه | |
| حداکثرظرفیت استاتیک (LBS.) | حداکثردینظرفیت (LBS.) | |||||
| CFE 1/2 NB | CFE 1/2 N SB | 010 | - | 15 | 720 | 620 |
| CFE 1/2 B | CFE 1/2 SB | 010 | - | 15 | 790 | 680 |
| CFE 9/16 B | CFE 9/16 SB | 010 | - | 15 | 790 | 680 |
| CFE 5/8 B | CFE 5/8 SB | 0.015 | - | 35 | 1215 | 955 |
| CFE 11/16 B | CFE 11/16 SB | 0.015 | - | 35 | 1215 | 955 |
| CFE 3/4 B | CFE 3/4 SB | 0.015 | 3/16 | 95 | 2065 | 1660 |
| CFE 7/8 B | CFE 7/8 SB | 0.015 | 3/16 | 95 | 2065 | 1660 |
| CFE 1 B | CFE 1 SB | 0.030 | 3/16 | 250 | 3060 | 2225 |
| CFE 1 1/8 B | CFE 1 1/8 SB | 0.030 | 3/16 | 250 | 3060 | 2225 |
| CFE 1 1/4 B | CFE 1 1/4 SB | 0.030 | 3/16 | 350 | 4250 | 3930 |
| CFE 1 3/8 B | CFE 1 3/8 SB | 0.030 | 3/16 | 350 | 4250 | 3930 |
| CFE 1 1/2 B | CFE 1 1/2 SB | 0.030 | 3/16 | 650 | 5640 | 4840 |
| CFE 1 5/8 B | CFE 1 5/8 SB | 0.030 | 3/16 | 650 | 5640 | 4840 |
| CFE 1 3/4 B | CFE 1 3/4 SB | 0.030 | 3/16 | 1250 | 7920 | 6385 |
| CFE 1 7/8 B | CFE 1 7/8 SB | 0.030 | 3/16 | 1250 | 7920 | 6385 |
| CFE 2 B | CFE 2 SB | 0.030 | 3/16 | 1500 | 10570 | 8090 |
| CFE 2 1/4 B | CFE 2 1/4 SB | 0.030 | 3/16 | 1500 | 10570 | 8090 |
| CFE 2 1/2 B | CFE 2 1/2 SB | 0.030 | 3/16 | 2250 | 16450 | 11720 |
| CFE 2 3/4 B | CFE 2 3/4 SB | 0.030 | 3/16 | 2250 | 16450 | 11720 |
| CFE 3 B | CFE 3 SB | 060 | 1/4 | 3450 | 24910 | 15720 |
| CFE 3 1/4 B | CFE 3 1/4 SB | 060 | 1/4 | 3450 | 24910 | 15720 |
| CFE 3 1/2 B | CFE 3 1/2 SB | 060 | 1/4 | 4200 | 31625 | 22800 |
| CFE 4 B | CFE 4 SB | 060 | 1/4 | 5000 | 44770 | 29985 |
امکانات:
غلتک های سوزنی کامل مکمل تک ردیفه:
قطر غلتک سوزن، طول و تعداد بهینه شده است تا بار دینامیکی و استاتیکی بالا را ارائه دهد، که در ابعاد پوشش استاندارد صنعتی وجود دارد.
قطر بیرونی استوانه ای (OD):
OD استوانه ای می تواند عملکرد را در کاربردهای خاصی مانند بهبود ظرفیت مسیر با به حداکثر رساندن سطح تماس با مسیر بهبود بخشد.
گل میخ عجیب و غریب:
گزینه گل میخ غیرعادی وسیله ای برای تنظیم موقعیت شعاعی بلبرینگ فراهم می کند که می تواند اشتراک بار ترکیبی از یاتاقان های خطی را بهبود بخشد.اشتراک بار دنباله دار بادامک با کاهش خرابی های زودهنگام به دلیل بارگذاری بیش از حد یاتاقان ها، نیاز به تلرانس های محل سوراخ نصب دقیق و ایجاد قابلیت تراز مجدد یاتاقان ها به دلیل سایش مسیر، به کاهش هزینه های عملیاتی کمک می کند.بوش غیرعادی با فشار روی گل میخ مناسب است و سفت نشده است تا امکان قفل دائمی رولپلاک یا پیچ تنظیم شود.
