جزئیات محصول:
|
| نام: | شکاف پیچ گوشتی دنباله دار گل میخ اینچ استوانه ای | مواد: | فولاد با کیفیت با آلیاژ بالا / فولاد ضد زنگ |
|---|---|---|---|
| ویژگی نصب: | نوع گل میخ اسلات پیچ گوشتی | پایان سطح: | پایان اکسید سیاه |
| اندازه: | اینچ | نوع ساخت و ساز پایه: | قطر بیرونی استوانه ای |
| عناصر نورد: | غلتک های سوزنی کامل | پیکربندی سیستم: | با بوش غیر عادی |
| نوع مهر: | مهر و موم شده / بدون مهر / سفارشی | روانکاری: | گریس Shell 3# |
| برجسته: | دنبال کننده بادامک نوع گل میخ mcgill,دنبال کننده بادامک استوانه ای مهر و موم شده,دنباله دار بادامک استوانه ای کامل |
||

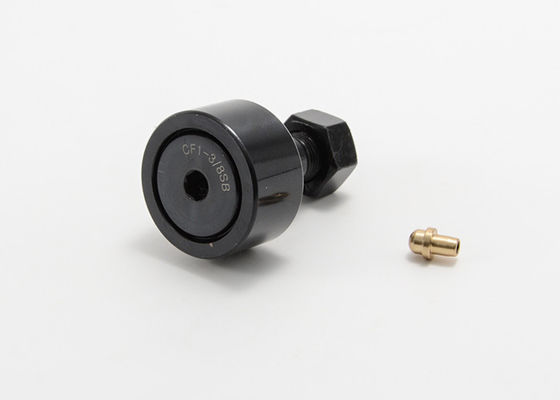

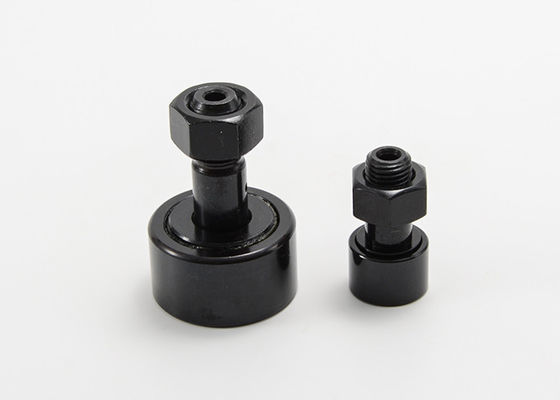

شکاف پیچ گوشتی بادامک اینچی استوانه ای مک گیل مهر و موم شده CFE 1/2 S
مجموعه بلبرینگ نصب نشده از راهروهای داخلی و خارجی زمین دقیق سخت شده تشکیل شده است.آنها همچنین دارای عناصر نورد کامل یا جدا شده، توپی، مخروطی یا استوانه ای هستند که با یک گل میخ یکپارچه ساخته شده اند.نسخه‌های گل میخ سنگین برای بارهای سنگین، بارگیری ضربه و کاربردهایی که به حداقل انحراف نیاز دارند، هستند.به جز قطر گل میخ و طراحی صفحه انتهایی، نسخه استاندارد و سنگین گل میخ تقریباً یکسان هستند.
MOUETTEخط کاملی از دنبال کننده های بادامک را برای کاربردهای صنعتی، از جمله ماشین ابزار، ربات های صنعتی، تولید قطعات الکترونیکی، تجهیزات اتوماسیون اداری و محیط های سخت که نیاز به افزایش مقاومت در برابر خوردگی دارند، طراحی و تولید می کند.دنبال کننده های بادامک و غلتک های مسیر راه حل های ضد اصطکاک برای تبدیل چرخش به حرکت خطی یا تحمل بارهای رانش شعاعی خالص یا ترکیبی بسته به نوع عناصر غلتشی ارائه می دهند.
پیروان بادامک فولادی ضد زنگ محیط های سختی را در نظر گرفته اند که نیاز به افزایش مقاومت در برابر خوردگی دارند.انتخابی عالی برای استفاده در فضای باز یا برای کاربردهایی مانند تاسیسات تولید مواد غذایی که نیاز به شستشو و تمیز کردن مکرر دارند.Mouette جداول تبادل بیشتری را ارائه می‌کند، مانند بلبرینگ‌های دنبال‌کننده دوربین mcgill، دنبال‌کننده دوربین iko، دنبال‌کننده بادامک skf، دنبال‌کننده دوربین ina، دنبال‌کننده دوربین rbc، دنبال‌کننده‌های بادامک اسمیت، و دنبال‌کننده دوربین nsk.
مشخصات اسلات پیچ گوشتی پیرو بادامک اینچی استوانه ای سری CFE:
| بدون مهر و موم | مهر و موم شده | دیا غلتکی.(RD) | عرض غلتک (W) | طول بوش عجیب و غریب (G) | دیا بوش عجیب و غریب.(BD) | طول گل میخ (SL) | حداقلطول نخ (TL) | THR'DS خوب. | ECC |
| CFE 1/2 | CFE 1/2 S | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | 010 |
| CFE 9/16 | CFE 9/16 S | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | 010 |
| CFE 5/8 | CFE 5/8 S | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | 0.015 |
| CFE 11/16 | CFE 11/16 S | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | 0.015 |
| CFE 3/4 | CFE 3/4 S | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | 0.015 |
| CFE 7/8 | CFE 7/8 S | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | 0.015 |
| CFE 1 | CFE 1 S | 1000 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | 0.030 |
| CFE 1 1/8 | CFE 1 1/8 S | 1.125 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | 0.030 |
| CFE 1 1/4 | CFE 1 1/4 S | 1.250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | 0.030 |
| CFE 1 3/8 | CFE 1 3/8 S | 1.375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | 0.030 |
| CFE 1 1/2 | CFE 1 1/2 S | 1.500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | 0.030 |
| CFE 1 5/8 | CFE 1 5/8 S | 1.625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | 0.030 |
| CFE 1 3/4 | CFE 1 3/4 S | 1.750 | 1000 | .875 | 1000 | 1 3/4 | 7/8 | 3/4-16 | 0.030 |
| CFE 1 7/8 | CFE 1 7/8 S | 1.875 | 1000 | .875 | 1000 | 1 3/4 | 7/8 | 3/4-16 | 0.030 |
| CFE 2 | CFE 2 S | 2000 | 1.250 | 1000 | 1.187 | 2 | 1 | 7/8-14 | 0.030 |
| CFE 2 1/4 | CFE 2 1/4 S | 2.250 | 1.250 | 1000 | 1.187 | 2 | 1 | 7/8-14 | 0.030 |
| CFE 2 1/2 | CFE 2 1/2 S | 2.500 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | 0.030 |
| CFE 2 3/4 | CFE 2 3/4 S | 2.750 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | 0.030 |
| CFE 3 | CFE 3 S | 3000 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 | 060 |
| CFE 3 1/4 | CFE 3 1/4 S | 3.250 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 | 060 |
| CFE 3 1/2 | CFE 3 1/2 S | 3.500 | 2000 | 1.375 | 1.812 | 2 3/4 | 1 3/8 | 1 3/8-12 | 060 |
| CFE 4 | CFE 4 S | 4000 | 2.250 | 2000 | 2000 | 3 1/2 | 1 1/2 | 1 1/2-12 | 060 |
| بدون مهر و موم | مهر و موم شده | LUB.اندازه مناسب (F) | توصیه کنید.گشتاور بستن (LBS.) | رتبه بندی بار پایه | |
| حداکثرظرفیت استاتیک (LBS.) | حداکثردینظرفیت (LBS.) | ||||
| CFE 1/2 | CFE 1/2 S | 1/8 | 15 | 790 | 680 |
| CFE 9/16 | CFE 9/16 S | 1/8 | 15 | 790 | 680 |
| CFE 5/8 | CFE 5/8 S | 1/8 | 35 | 1215 | 955 |
| CFE 11/16 | CFE 11/16 S | 1/8 | 35 | 1215 | 955 |
| CFE 3/4 | CFE 3/4 S | 3/16 | 95 | 2065 | 1660 |
| CFE 7/8 | CFE 7/8 S | 3/16 | 95 | 2065 | 1660 |
| CFE 1 | CFE 1 S | 3/16 | 250 | 3060 | 2225 |
| CFE 1 1/8 | CFE 1 1/8 S | 3/16 | 250 | 3060 | 2225 |
| CFE 1 1/4 | CFE 1 1/4 S | 3/16 | 350 | 4250 | 3930 |
| CFE 1 3/8 | CFE 1 3/8 S | 3/16 | 350 | 4250 | 3930 |
| CFE 1 1/2 | CFE 1 1/2 S | 3/16 | 650 | 5640 | 4840 |
| CFE 1 5/8 | CFE 1 5/8 S | 3/16 | 650 | 5640 | 4840 |
| CFE 1 3/4 | CFE 1 3/4 S | 3/16 | 1250 | 7920 | 6385 |
| CFE 1 7/8 | CFE 1 7/8 S | 3/16 | 1250 | 7920 | 6385 |
| CFE 2 | CFE 2 S | 3/16 | 1500 | 10570 | 8090 |
| CFE 2 1/4 | CFE 2 1/4 S | 3/16 | 1500 | 10570 | 8090 |
| CFE 2 1/2 | CFE 2 1/2 S | 3/16 | 2250 | 16450 | 11720 |
| CFE 2 3/4 | CFE 2 3/4 S | 3/16 | 2250 | 16450 | 11720 |
| CFE 3 | CFE 3 S | 1/4 | 3450 | 24910 | 15720 |
| CFE 3 1/4 | CFE 3 1/4 S | 1/4 | 3450 | 24910 | 15720 |
| CFE 3 1/2 | CFE 3 1/2 S | 1/4 | 4200 | 31625 | 22800 |
| CFE 4 | CFE 4 S | 1/4 | 5000 | 44770 | 29985 |
