جزئیات محصول:
|
نام: | ماشین آلات مهندسی دقیق | نوع بلبرینگ سوزنی: | مسابقه ماشيني با حلقه داخلي |
---|---|---|---|
تعداد ردیف غلتک: | تک ردیف | نوع مهر و موم: | لب های لاستیکی بسته شده |
مواد بلبرینگ: | بلبرینگ فولاد با کیفیت 52100 | مواد قفس: | فولاد |
اینچ - متریک: | اندازه اینچ | عناصر نورد: | غلتک های سوزن دقیق هدایت شونده قفس |
محدوده دمای عملیاتی: | -20 تا 250 درجه فارنهایت | سفارشی: | خدمات سفارشی برای نیازهای خاص شما |

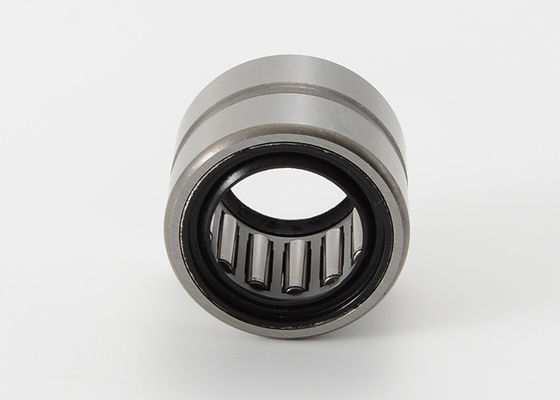

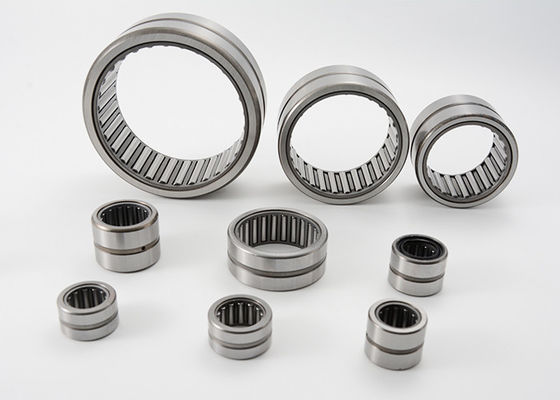

تابلو های سوزن سنگین - مهندسی دقیق برای حداکثر عملکرد
به دنیای **کفایت بالا و سنگین کار لوله های سوزن ** خوش آمدید. لوله های ما برای سخت ترین برنامه های کاربردی طراحی شده اند، اطمینان از طول عمر و قابلیت اطمینان.
# کیفیت و دوام بی نظیر
لوله های سوزن ماشین آلات ما برای تحمل بار های بالا و محیط های سخت ساخته شده اند. برای حفاظت مهر و موم شده، آنها عملکرد مطلوب را در هر شرایطی تضمین می کنند.
## راه حل های سفارشی
ما درک می کنیم که هر برنامه کاربردی منحصر به فرد است. به همین دلیل ما ** خدمات سفارشی ** را برای پاسخگویی به نیازهای خاص شما ارائه می دهیم. با ما تماس بگیرید تا برای لاغرهای سوزن متناسب با نیازهای دقیق شما مناسب باشد.
### ویژگی ها
- **طراحی محکم:** برای استفاده سنگین طراحی شده است.
- ** مسابقه ماشيني: ** با دقت ساخته شده براي ظرفیت بار بالاتر.
- ** لوله های مهر و موم شده:** عملکرد طولانی مدت با حداقل نگهداری.
## برنامه ها
نردبان سوزن ما برای:
- ماشین آلات صنعتی
- کاربردهای خودرو
- مهندسي هوا و فضا
-و بيشتر...
# قدم بعدی رو بردار
آماده اي که با گيرگاه هاي سوزن ما عملکرد ماشين هات رو ارتقا بدي؟
- ** درخواست یک نقل قول: ** [اینجا کلیک کنید]
- ** بیشتر بدانید: ** [تمام دسته های لگن سوزن سنگین]

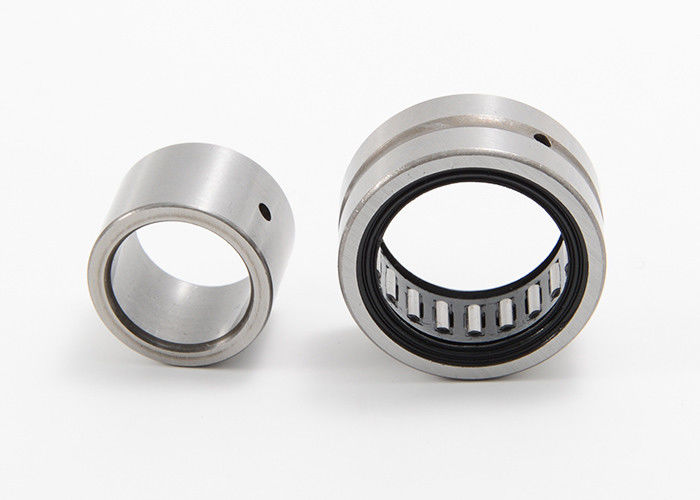

محموله ی رولر سوزن مسابقه ای که از هر دو طرف بسته شده است مشخصات:
کد حامل | حلقه داخلی | ب | D | W | W1 | H | R | ||
+0000 | تول. | +0000 | تول. |
+000 -0.005 |
+000 -0.005 |
سوراخش کن | مکس | ||
MR 10 SS | MI6 | .3750 | -.0004 | 1.1250 | -.0005 | 1.000 | 1.010 | ۵/۶۴ | .025 |
MR 12 SS | MI8 | .5000 | -.0004 | 1.2500 | -.0005 | 1.000 | 1.010 | ۵/۶۴ | .040 |
MR 14 SS | MI 10 | .6250 | -.0004 | 1.3750 | -.0005 | 1.000 | 1.010 | ۵/۶۴ | .040 |
MR 16 SS | MI 12 | .7500 | -.0005 | 1.5000 | -.0005 | 1.000 | 1.010 | ۵/۶۴ | .040 |
MI 13 | .8125 | -.0005 | 1.5000 | -.0005 | 1.000 | 1.010 | ۵/۶۴ | .040 | |
MR 18 SS | MI 14 | .8750 | -.0005 | 1.6250 | -.0005 | 1.250 | 1.260 | 3/32 | .040 |
MI15 | .9375 | -.0005 | 1.6250 | -.0005 | 1.250 | 1.260 | 3/32 | .040 | |
MR 20 SS | MI 16 | 1.0000 | -.0005 | 1.7500 | -.0005 | 1.250 | 1.260 | 3/32 | .040 |
MR 22 SS | MI 17 | 1.0625 | -.0005 | 1.8750 | -.0005 | 1.250 | 1.260 | 3/32 | .040 |
MI 18 | 1.1250 | -.0005 | 1.8750 | -.0005 | 1.250 | 1.260 | 3/32 | .040 | |
MR 24 SS | MI 19 | 1.1875 | -.0005 | 2.0625 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
MI 20 | 1.2500 | -.0005 | 2.0625 | -.0006 | 1.250 | 1.260 | 3/32 | .060 | |
MR 26 SS | مامور 21 | 1.3125 | -.0005 | 2.1875 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
MI 22 4S | 1.3750 | -.0005 | 2.1875 | -.0006 | 1.250 | 1.260 | 3/32 | .060 | |
MR 28 SS | MI 22 | 1.3750 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
MI 23 | 1.4375 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 3/32 | .060 | |
MI24 | 1.5000 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 3/32 | .060 | |
MR 30 SS | MI 25 4S | 1.5625 | -.0005 | 2.4375 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
MR 32 SS | MI 25 | 1.5625 | -.0005 | 2.5625 | -.0006 | 1.250 | 1.260 | 3/32 | .060 |
MI 26 | 1.6250 | -.0005 | 2.5625 | -.0006 | 1.250 | 1.260 | 3/32 | .060 | |
MI 27 | 1.6875 | -.0005 | 2.5625 | -.0006 | 1.250 | 1.260 | 3/32 | .060 | |
MR 36 SS | MI 28 | 1.7500 | -.0005 | 3.0000 | -.0006 | 1.750 | 1.760 | 1/8 | .060 |
MI 30 | 1.8750 | -.0005 | 3.0000 | -.0006 | 1.750 | 1.760 | 1/8 | .060 | |
MR 40 SS | MI 31 | 1.9375 | -.0005 | 3.2500 | -.0006 | 1.750 | 1.760 | 1/8 | .080 |
MI 32 | 2.0000 | -.0005 | 3.2500 | -.0006 | 1.750 | 1.760 | 1/8 | .080 | |
MI 34 | 2.1250 | -.0005 | 3.2500 | -.0006 | 1.750 | 1.760 | 1/8 | .080 | |
MR 44 SS | MI 35 | 2.1875 | -.0006 | 3.5000 | -.0080 | 1.750 | 1.760 | 1/8 | .080 |
MI 36 | 2.2500 | -.0006 | 3.5000 | -.0080 | 1.750 | 1.760 | 1/8 | .080 | |
MR 48 SS | MI 38 | 2.3750 | -.0006 | 3.7500 | -.0080 | 1.750 | 1.760 | 1/8 | .080 |
MI39 | 2.4375 | -.0006 | 3.7500 | -.0080 | 1.750 | 1.760 | 1/8 | .080 | |
MI40 | 2.5000 | -.0006 | 3.7500 | -.0080 | 1.750 | 1.760 | 1/8 | .080 | |
MR 52 SS | MI 42 | 2.6250 | -.0006 | 4.2500 | -.0080 | 1.750 | 1.760 | 3/16 | .080 |
MI 44 | 2.7500 | -.0006 | 4.2500 | -.0080 | 1.750 | 1.760 | 3/16 | .080 | |
MR 56 SS | MI46 | 2.8750 | -.0006 | 4.5000 | -.0080 | 2.000 | 2.010 | 3/16 | .080 |
MI47 | 2.9375 | -.0006 | 4.5000 | -.0080 | 2.000 | 2.010 | 3/16 | .080 | |
MI 48 | 3.0000 | -.0006 | 4.5000 | -.0080 | 2.000 | 2.010 | 3/16 | .080 | |
MR 60 SS | MI 50 | 3.1250 | -.0006 | 4.7500 | -.0080 | 2.000 | 2.010 | 3/16 | .100 |
MI 52 | 3.2500 | -.0006 | 4.7500 | -.0080 | 2.000 | 2.010 | 3/16 | .100 | |
MR 64 SS | MI 54 | 3.3750 | -.0080 | 5.0000 | -.0010 | 2.000 | 2.010 | 3/16 | .100 |
MI56 | 3.5000 | -.0080 | 5.0000 | -.0010 | 2.000 | 2.010 | 3/16 | .100 | |
MR 68 SS | MI 58 | 3.6250 | -.0080 | 5.2500 | -.0010 | 2.000 | 2.010 | 3/16 | .100 |
MI60 | 3.7500 | -.0080 | 5.2500 | -.0010 | 2.000 | 2.010 | 3/16 | .100 |
کد حامل | حلقه داخلی | "شفت دی ای" | درجه بندی بار پایه | ||||
چرخش. | تول. | شفت استات | تول. | STA. | DYN (پوند) | ||
MR 10 SS | MI6 | .3755 | -.0005 | .3747 | -.0005 | 4300 | 4320 |
MR 12 SS | MI8 | .5005 | -.0005 | .4997 | -.0005 | 5400 | 4990 |
MR 14 SS | MI 10 | .6255 | -.0005 | .6247 | -.0005 | 6000 | 5280 |
MR 16 SS | MI 12 | .7505 | -.0005 | .7490 | -.0005 | 7100 | 5840 |
MI 13 | .8129 | -.0005 | .8121 | -.0005 | 7100 | 5840 | |
MR 18 SS | MI 14 | .8754 | -.0005 | .8746 | -.0005 | 12200 | 8720 |
MI15 | .9379 | -.0005 | .9371 | -.0005 | 12200 | 8720 | |
MR 20 SS | MI 16 | 1.0004 | -.0005 | .9996 | -.0005 | 13100 | 9020 |
MR 22 SS | MI 17 | 1.0630 | -.0005 | 1.0621 | -.0005 | 14700 | 9640 |
MI 18 | 1.1255 | -.0005 | 1.1246 | -.0005 | 14700 | 9640 | |
MR 24 SS | MI 19 | 1.1880 | -.0005 | 1.1871 | -.0005 | 15500 | 10300 |
MI 20 | 1.2505 | -.0005 | 1.2496 | -.0005 | 15500 | 10300 | |
MR 26 SS | مامور 21 | 1.3130 | -.0005 | 1.3121 | -.0005 | 16400 | 10600 |
MI 22 4S | 1.3755 | -.0005 | 1.3746 | -.0005 | 16400 | 10600 | |
MR 28 SS | MI 22 | 1.3755 | -.0005 | 1.3746 | -.0005 | 18100 | 11200 |
MI 23 | 1.4380 | -.0005 | 1.4371 | -.0005 | 18100 | 11200 | |
MI24 | 1.5005 | -.0005 | 1.4996 | -.0005 | 18100 | 11200 | |
MR 30 SS | MI 25 4S | 1.5630 | -.0005 | 1.5621 | -.0005 | 19000 | 11400 |
MR 32 SS | MI 25 | 1.5630 | -.0005 | 1.5621 | -.0005 | 20700 | 12000 |
MI 26 | 1.6255 | -.0005 | 1.6246 | -.0005 | 20700 | 12000 | |
MI 27 | 1.6880 | -.0005 | 1.6871 | -.0005 | 20700 | 12000 | |
MR 36 SS | MI 28 | 1.7505 | -.0005 | 1.7496 | -.0005 | 39100 | 22400 |
MI 30 | 1.8755 | -.0005 | 1.8746 | -.0005 | 39100 | 22400 | |
MR 40 SS | MI 31 | 1.9380 | -.0005 | 1.9371 | -.0005 | 42900 | 23400 |
MI 32 | 2.0005 | -.0005 | 1.9996 | -.0005 | 42900 | 23400 | |
MI 34 | 2.1258 | -.0005 | 2.1247 | -.0005 | 42900 | 23400 | |
MR 44 SS | MI 35 | 2.1883 | -.0080 | 2.1872 | -.0080 | 46700 | 24500 |
MI 36 | 2.2508 | -.0080 | 2.2497 | -.0080 | 46700 | 24500 | |
MR 48 SS | MI 38 | 2.3758 | -.0080 | 2.3747 | -.0080 | 52300 | 26100 |
MI39 | 2.4383 | -.0080 | 2.4372 | -.0080 | 52300 | 26100 | |
MI40 | 2.5008 | -.0080 | 2.4997 | -.0080 | 52300 | 26100 | |
MR 52 SS | MI 42 | 2.6258 | -.0080 | 2.6247 | -.0080 | 54300 | 25100 |
MI 44 | 2.7508 | -.0080 | 2.7497 | -.0080 | 54300 | 25100 | |
MR 56 SS | MI46 | 2.8758 | -.0080 | 2.8747 | -.0080 | 71600 | 31300 |
MI47 | 2.9383 | -.0080 | 2.9372 | -.0080 | 71600 | 31300 | |
MI 48 | 3.0008 | -.0080 | 2.9997 | -.0080 | 71600 | 31300 | |
MR 60 SS | MI 50 | 3.1260 | -.0080 | 3.1246 | -.0080 | 74700 | 31600 |
MI 52 | 3.2510 | -.0080 | 3.2496 | -.0080 | 74700 | 31600 | |
MR 64 SS | MI 54 | 3.3758 | -.0010 | 3.3746 | -.0010 | 80400 | 32800 |
MI56 | 3.5008 | -.0010 | 3.4996 | -.0010 | 80400 | 32800 | |
MR 68 SS | MI 58 | 3.6258 | -.0010 | 3.6246 | -.0010 | 86200 | 34000 |
MI60 | 3.7508 | -.0010 | 3.7496 | -.0010 | 86200 | 34000 |
