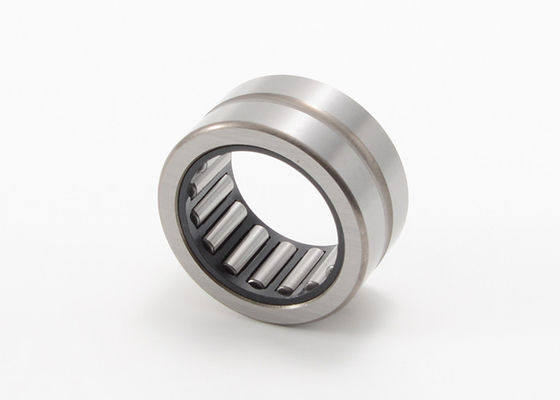

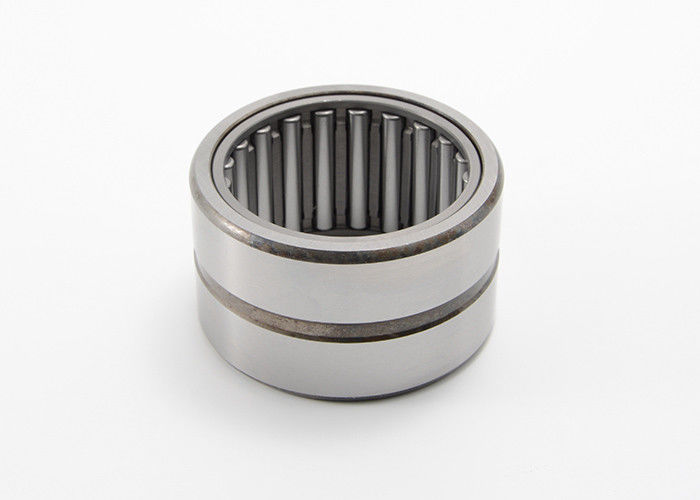

یاتاقان سوزنی شعاعی ماشین کاری شده جامد RNA4907 بدون حلقه داخلی

غلتک سوزنی جامد با حلقه های ماشینکاری شده بدون حلقه داخلی RNA4907

غلتک سوزنی یقه جامد دارای ساختار فشرده، اندازه شعاعی کوچک و ظرفیت حمل بار زیاد است.برای قسمت هایی که اندازه کلی شعاعی آنها محدود است مناسب است.همچنین در شرایطی که شفت یا محفظه دارای حرکت نوسانی است به طور گسترده اعمال می شود.به طور کلی، غلتک سوزنی فقط بار شعاعی را تحمل می کند، نه بار محوری.هنگامی که شفت دارای بار محوری است، می توان آن را در ترکیب با یاتاقان های دیگر استفاده کرد.با این حال، تغییر محوری شفت یا محفظه را محدود نمی کند.سرعت چرخش محدود کننده غلتک سوزنی کمتر است.در سرعت چرخش بالا ماشین اصلی، غلتک سوزنی با قفس باید تا حد امکان انتخاب شود.با توجه به سایر انواع غلتک سوزنی، در شرایط اندازه شعاعی یکسان، یاتاقان غلتکی سوزنی دارای ظرفیت حمل بار بزرگ و استحکام بالا است اما دارای گشتاور اصطکاک بالایی است.

این نوع بلبرینگ دارای سری های زیادی با ساختار و اندازه های مختلف است.درخواست می شود که سختی، دقت پردازش و زبری سطح سطح ژورنال شفت و سطح غلتشی محفظه بیرونی مانند یقه بلبرینگ باشد.در مورد غلتک سوزنی با کلاس G2، قطر آن در گروه 2 میکرومتر متغیر است.به جز یاتاقان های غلتکی سوزنی کامل، آنها دارای قفس های سفت و سخت هستند که می توانند خط محور موازی غلتک سوزنی را به درستی هدایت کنند.

مدل RNA، NK سوزنی غلتک بدون حلقه داخلی

رولبرینگ سوزنی بدون حلقه داخلی برای قسمت هایی که اندازه شعاعی آنها محدود است مناسب است.به دلیل عدم وجود حلقه داخلی، سطح ژورنال شفت که با آن نصب شده است مستقیماً به عنوان سطح نورد عمل می کند.درخواست می شود که سختی سطح کمتر از HRC60، زبری سطح، بیش از 0.63 میکرومتر نباشد.این نوع بلبرینگ تغییر محوری شفت و محفظه را محدود نمی کند و سرعت چرخش محدود کننده بالایی دارد.

غلتک سوزنی جامد با حلقه های ماشینکاری شده بدون RNA حلقه داخلی، مشخصات NK:
