جزئیات محصول:
|
| نام: | یاطاقان غلتکی سوزنی جام تکمیلی کامل | مواد بلبرینگ: | فولاد ST14 |
|---|---|---|---|
| طراحی پایه: | بلبرینگ کامل مکمل با انتهای باز | راه حل های آب بندی: | باز کن |
| اینچ - متریک: | متریک | عناصر نورد: | غلتک های سوزنی کامل |
| محدوده اندازه: | اندازه Fw از 3 میلی متر تا 60 میلی متر | قفس: | بدون قفس |
| روانکاری: | با یک گریس مخصوص برای محکم کردن غلطک ها عرضه می شود | سفارشی: | استاندارد یا سفارشی در دسترس هستند |
| برجسته: | بلبرینگ سوزنی فنجانی ST14,یاتاقان سوزنی فنجانی کشیده شده 60 میلی متری,بلبرینگ سوزنی کامل مکمل F-1212 |
||

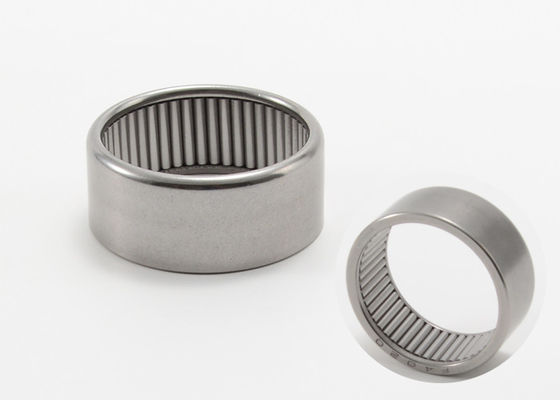

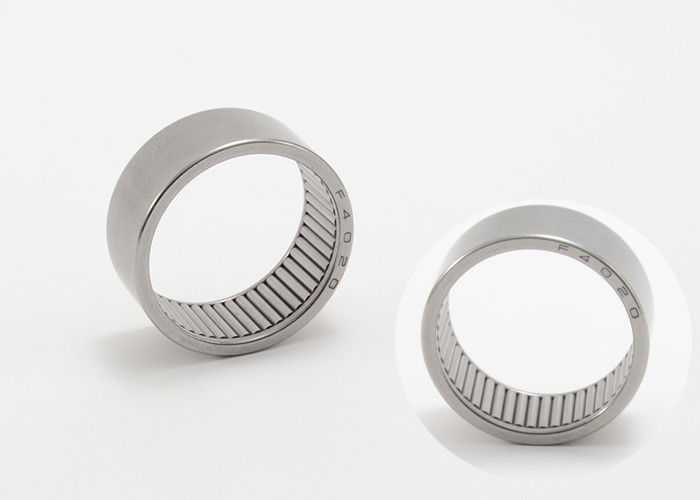

یاطاقان غلتکی سوزنی جام کشیده شده کامل یاطاقان سوزنی F-1212
بلبرینگ های سوزنی فنجانی کشیده شده دارای یک حلقه بیرونی با دیواره نازک عمیق هستند.غلتک های سوزنی فنجانی کشیده شده معمولاً در کاربردهایی استفاده می شوند که در آن سوراخ محفظه نمی تواند به عنوان مسیری برای مونتاژ غلتک سوزنی و قفس مورد استفاده قرار گیرد، اما در مواردی که آرایش یاتاقان بسیار فشرده و اقتصادی مورد نیاز است.این بلبرینگ ها با یک تداخل محکم در محفظه نصب می شوند.این امر طراحی ساده و اقتصادی حفره محفظه را امکان پذیر می کند، زیرا برای قرار دادن بیرینگ به صورت محوری به شانه ها یا حلقه های محکم نیازی نیست.
فنجان کشیده شده از فولاد سخت شده و غلتک سوزنی و مجموعه قفس این بلبرینگ ها یک واحد غیر قابل جدا شدن را تشکیل می دهند.
MOUETTE مجموعه وسیعی از بلبرینگ های سوزنی فنجانی کشیده شده را عرضه می کند.این شامل:
بلبرینگ های کامل با انتهای باز:
· برای بارهای شعاعی بسیار سنگین در سرعت های متوسط مناسب هستند
· فقط با انتهای باز و بدون مهر و موم در دسترس هستند
بلبرینگ های سوزنی فنجانی کامل کشیده شده با یک گریس مخصوص برای محکم کردن غلتک ها در حین حمل و نقل عرضه می شوند.با این حال، توصیه می کنیم پس از نصب مجدد روغن کاری کنید.
بلبرینگ های غلتکی سوزنی جام کشیده شده کامل یاطاقان سوزنی سری F مشخصات:
|
شفت قطر |
نام بلبرینگ |
جرم تقریبا |
ابعاد مرزی | رتبه بندی بار پایه | محدود کردن سرعت | ||||
| کد فعلی | کد اصلی | Fw | D | سی | پویا | استاتیک | روغن | ||
| میلی متر | g | میلی متر | ن | دور در دقیقه | |||||
| 6 | F-0608 | 30941/6 | 2.5 | 6 | 10 | 8 | 3080 | 5800 | 12000 |
| 6.35 | F6.35X11.11X11.13 | ب-47 | 3.2 | 6.35 | 11.11 | 11.13 | 3500 | 6050 | 12000 |
| MF6.35X11.11X11.13 | M-471 | 4.1 | 6.35 | 11.11 | 11.13 | 3500 | 6050 | 12000 | |
| 8 | F-0810 | 50941/8 | 3.7 | 8 | 12 | 10 | 4050 | 7150 | 13000 |
| FH-0810 | 941/8 | 7 | 8 | 14 | 10 | 5200 | 7150 | 7400 | |
| FH-0812 | 942/8 | 9 | 8 | 14 | 12 | 4550 | 7150 | 7400 | |
| 9 | F-0910 | 50941/9 | 4 | 9 | 13 | 10 | 4900 | 8050 | 12000 |
| F-091510 | 941/9 | 6 | 9 | 15 | 10 | 8000 | 11500 | 7100 | |
| F-091513 | 942/9 | 8 | 9 | 15 | 13 | 8560 | 12800 | 7100 | |
| 9.52 | F-9.52X14.29X12.7 | B-68 | 7.5 | 9.52 | 14.29 | 12.70 | 9000 | 13300 | 7100 |
| 10 | F-1010 | 50941/10 | 4.2 | 10 | 14 | 10 | 5700 | 9350 | 11000 |
| FH-1010 | 941/10 | 6.5 | 10 | 16 | 10 | 6350 | 10800 | 11000 | |
| F-101615 | 942/10 | 12 | 10 | 16 | 15 | 6890 | 11500 | 7100 | |
| F-101617 | 943/10 | 10 | 16 | 17 | 6500 | 11000 | 7000 | ||
| 12 | F-1212 | 60941/12 | 6 | 12 | 16 | 12 | 6380 | 10900 | 7100 |
| F-121712 | 941/12 | 8 | 12 | 17 | 12 | 8400 | 11900 | 7100 | |
| F-121715 | 942/12 | 10.5 | 12 | 17 | 15 | 9000 | 12500 | 7100 | |
| F-121718 | 943/12 | 13 | 12 | 17 | 18 | 9800 | 13500 | 7100 | |
| 15 | F-15X20X12 | 941/15 | 10 | 15 | 20 | 12 | 8400 | 11900 | 7100 |
| F-15X20X16 | 942/15 | 13.6 | 15 | 20 | 16 | 9500 | 12800 | 7100 | |
| F-15X20X20 | 943/15 | 17.2 | 15 | 20 | 20 | 10500 | 16000 | 7100 | |
| F-15X20X20 | Y152020 | 20 | 15 | 20 | 20 | 10500 | 16000 | 7100 | |
| F-1512 | 30941/15 | 12 | 15 | 21 | 12 | 9700 | 15900 | 8100 | |
| 16 | F-1616 | 50941/16 | 17 | 16 | 22 | 16 | 14100 | 25900 | 7700 |
| 17 | F-1712 | 30941/17 | 13 | 17 | 23 | 12 | 10600 | 21600 | 7300 |
| F-1714 | 941/17 | 15 | 17 | 23 | 14 | 12500 | 22500 | 7300 | |
| F-1718 | 942/17 | 21 | 17 | 23 | 18 | 13800 | 24800 | 7300 | |
| F-1722 | 943/17 | 17 | 23 | 22 | 13500 | 24000 | 7100 | ||
| 18 | F-1816 | 50941/18 | 18 | 18 | 24 | 16 | 15000 | 29100 | 6900 |
| 20 | F-2014 | 941/20 | 17 | 20 | 26 | 14 | 15800 | 40500 | 6900 |
| F-2020 | 942/20 | 26 | 20 | 26 | 20 | 18800 | 42500 | 6900 | |
| F-20X26X25 | 943/20 | 33 | 20 | 26 | 25 | 20500 | 35500 | 6300 | |
| 22 | F-2212 | 30941/22 | 14 | 22 | 28 | 12 | 9000 | 13300 | 5800 |
| F-2216 | 50941/22 | 22 | 22 | 28 | 16 | 17000 | 33000 | 5800 | |
| F-2220 | 70941/22 | 29 | 22 | 28 | 20 | 20300 | 47200 | 5800 | |
| 25 | F-2516 | 941/25 | 28 | 25 | 32 | 16 | 18700 | 37900 | 5100 |
| F-2522 | 942/25 | 40 | 25 | 32 | 22 | 11000 | 16500 | 5100 | |
| F-25X32X25 | 943/25 | 43 | 25 | 32 | 25 | 11500 | 18500 | 5100 | |
| F-25X33X08 | Y253308 | 16.7 | 25 | 33 | 8 | 12200 | 16800 | 4300 | |
| 25 | F-2512 | 20941/25 | 17 | 25 | 32 | 12 | 5250 | 6000 | 5100 |
| F-2520 | 60941/25 | 43 | 25 | 32 | 20 | 22800 | 46000 | 5100 | |
| 28 | F-2820 | 60941/28 | 118 | 28 | 35 | 20 | 25700 | 58300 | 4600 |
| F-2812 | 20941/28 | 31.7 | 28 | 35 | 12 | 16500 | 38600 | 4600 | |
| F-2816 | 40941/28 | 36 | 28 | 35 | 16 | 20200 | 42900 | 4600 | |
| 30 | F-3020 | 60941/30 | 42 | 30 | 37 | 20 | 26800 | 62500 | 4300 |
| MF-3020 | 65941/30 | 48 | 30 | 37 | 20 | 26800 | 62500 | 4300 | |
| F-30X38X16 | 941/30 | 37.5 | 30 | 38 | 16 | 25500 | 57500 | 4600 | |
| F-30X38X24 | 942/30 | 37.5 | 30 | 38 | 24 | 28800 | 64500 | 4300 | |
| F-30X38X32 | 943/30 | 81.5 | 30 | 38 | 32 | 34500 | 78900 | 4300 | |
| F-3014 | 30941/30 | 37 | 30 | 37 | 14 | 19600 | 41200 | 4600 | |
| F-3016 | 4094/30 | 40 | 30 | 37 | 16 | 21700 | 46500 | 4300 | |
| F-3026 | 58.5 | 30 | 37 | 26 | 35000 | 74000 | 4300 | ||
| 32 | F-32X39X32 | 943/32 | 32 | 39 | 32 | 35000 | 74000 | 4300 | |
| F-3216 | 40941/32 | 35 | 32 | 39 | 16 | 25800 | 61500 | 4300 | |
| 35 | F-3520 | 60941/35 | 49 | 35 | 42 | 20 | 24000 | 69100 | 3700 |
| F-35X43X16 | 941/35 | 41 | 35 | 43 | 16 | 23500 | 68000 | 3700 | |
| F-35X43X25 | 942/35 | 72 | 35 | 43 | 25 | 38700 | 86200 | 3200 | |
| F-35X43X32 | 943/35 | 90 | 35 | 43 | 32 | 40500 | 98700 | 3200 | |
| F-3512 | 20941/35 | 36 | 35 | 42 | 12 | 19000 | 59000 | 3700 | |
| 40 | F-4020 | 60941/40 | 56 | 40 | 47 | 20 | 30300 | 52600 | 3300 |
| FH-4032 | 942/40 | 88 | 40 | 50 | 32 | 42500 | 108000 | 2600 | |
| MFH-4032 | 86942/40 | 95 | 40 | 50 | 32 | 42500 | 108000 | 2600 | |
| FH-40X50X38 | 943/40 | 105 | 40 | 50 | 38 | 44800 | 118500 | 2600 | |
| F-4016 | 40941/40 | 51 | 40 | 47 | 16 | 26500 | 62000 | 3300 | |
| 45 | F-4520 | 62 | 45 | 52 | 20 | 30400 | 30400 | 2900 | |
| FH45X55X38 | 943/45 | 140 | 45 | 55 | 38 | 45800 | 45800 | 2900 | |
| F-4516 | 40941/45 | 49 | 45 | 52 | 16 | 23800 | 65900 | 2900 | |
| 50 | F-5020 | 50941/50 | 78 | 50 | 58 | 20 | 35800 | 98000 | 2600 |
| FH-50X60X38 | 943/50 | 145 | 50 | 60 | 38 | 50500 | 145800 | 2600 | |
| 55 | F-5520 | 50941/55 | 97 | 55 | 63 | 20 | 39500 | 102000 | 2600 |
| 60 | F-60X68X38 | 943/60 | 185 | 60 | 68 | 38 | 50200 | 145000 | 2600 |
