جزئیات محصول:
|
| نام: | بلبرینگ غلتکی استوانه ای | نوع یاتاقان رانش: | مونتاژ غلتک و قفس با واشر |
|---|---|---|---|
| مواد بلبرینگ: | فولاد کروم 100Cr6، AISI 52100 | مواد قفس: | نایلون پلی آمید 66 |
| قابلیت بار محوری: | تک جهتی | پوشش: | بدون |
| تعداد ردیف ها: | 1 | اینچ - متریک: | متریک |
| کلاس تحمل: | ABEC 1 | ABEC 1 | ISO P0 ISO P0 | محدوده دمای عملیاتی: | حداکثر 250 درجه فارنهایت |

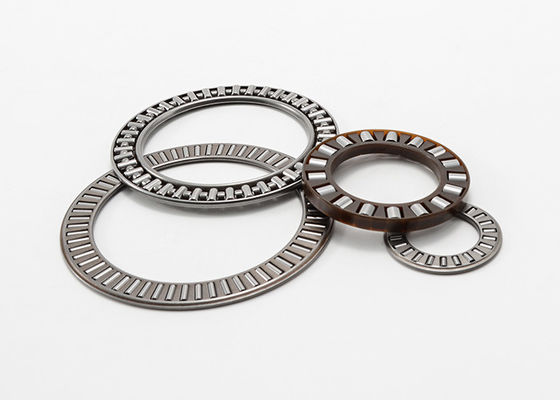

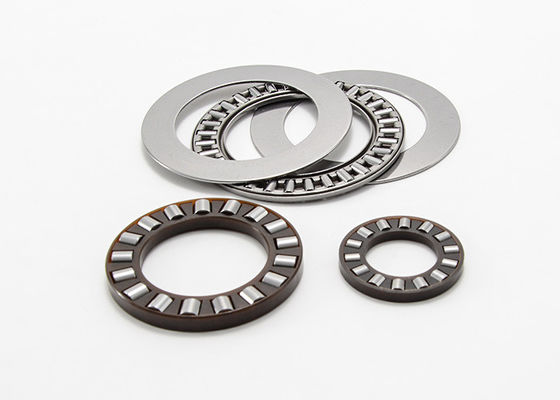

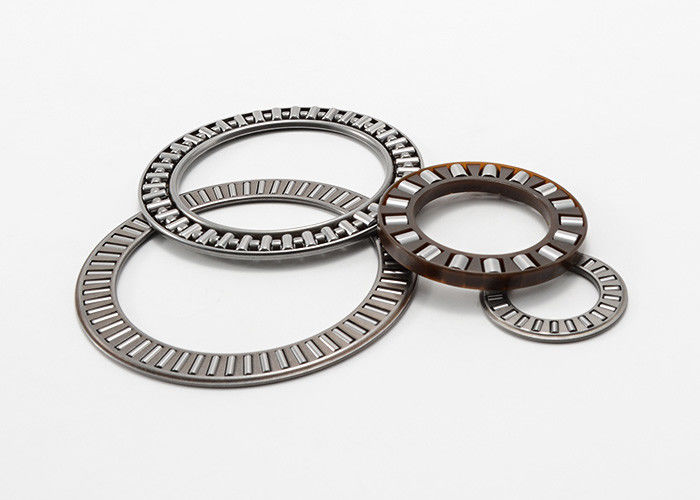

غلتک و مجموعه قفس یاتاقان استوانه ای با واشر 81216 TN
یاطاقان‌های غلتکی استوانه‌ای تک ردیفی برای تحمل بارهای محوری سنگین و بارهای اوج در یک جهت طراحی شده‌اند، اما نه بارهای شعاعی.آنها درجه بالایی از سختی را ارائه می دهند و به فضای محوری کمی نیاز دارند.آنها عمدتاً در کاربردهایی استفاده می شوند که بلبرینگ های رانش ظرفیت حمل بار کافی ندارند.یکی از ویژگی های مهم طراحی قابل جدا شدن است که نصب را تسهیل می کند و امکان تعویض اجزای بلبرینگ را فراهم می کند.
محصولات شامل:
مجموعه رانش غلتکی و قفس
شفت واشر
واشر مسکن
امکانات:
جزئیات بلبرینگ رانش استوانه ای:
| قطر شفت | یاتاقان غلتکی استوانه ای رانش | غلتک استوانه ای تراست و مجموعه رانش قفس | واشر بلبرینگ تراست | |||||
| کد | جرم | کد | جرم | واشر مسکن | شفت واشر | واشر بلبرینگ | کیلوگرم جرم | |
| میلی متر | کیلوگرم | کیلوگرم | ||||||
| 80 | 81216 TN | 0.9 | K81216 TN | 0.234 | GS81216 | WS81216 | 0.333 | |
| 89316 TN | 2.37 | K89316 TN | 0.42 | GS89316 | WS89316 | 1.02 | ||
| 89416-M | 7.04 | K89416 | 2.04 | GS89416 | WS89416 | 2.5 | ||
| 85 | 81117 TN | 0.42 | K81117 TN | 0.118 | GS81117 | WS81117 | LS85110 | 0.151 |
| 81217 TN | 1.26 | K81217 TN | 0.28 | GS81217 | WS81217 | 0.49 | ||
| 89317-M | 3 | K89317 | 0.54 | GS89317 | WS89317 | 1.23 | ||
| 89417-M | 8.65 | K89417 | 2.71 | GS89417 | WS89417 | 2.97 | ||
| 90 | 81118 TN | 0.62 | K81118 TN | 0.15 | GS81118 | WS81118 | LS90120 | 0.225 |
| 81218 TN | 1.77 | K81218 TN | 0.542 | GS81218 | WS81218 | 0.614 | ||
| 89318-M | 3.28 | K89318 | 0.62 | GS89318 | WS89318 | 1.33 | ||
| 89418-M | 9.94 | K89418 | 3.04 | GS89418 | WS89418 | 3.45 | ||
| 100 | 81120 TN | 0.95 | K81120 TN | 0.25 | GS81120 | WS81120 | LS100135 | 0.35 |
| 81220 TN | 2.2 | K81220 TN | 0.6 | GS81220 | WS81220 | 0.8 | ||
| 89320-M | 4.19 | K89320 | 0.81 | GS89320 | WS89320 | 1.69 | ||
| 89420-M | 13.42 | K89420 | 3.92 | GS89420 | WS89420 | 4.75 | ||
| 110 | 81122 TN | 1.04 | K81122TN | 0.27 | GS81122 | WS81122 | LS110145 | 0.385 |
| 81222 TN | 2.29 | K81222TN | 0.53 | GS81222 | WS81222 | 0.88 | ||
| 89322-M | 6.55 | K89322 | 1.67 | GS89322 | WS89322 | 2.44 | ||
| 89422-M | 17.41 | K89422 | 5.11 | GS89422 | WS89422 | 6.15 | ||
| 120 | 81124TN | 1.12 | K81124TN | 0.29 | GS81124 | WS81124 | LS120155 | 0.415 |
| 81224TN | 2.54 | K81224TN | 0.58 | GS81224 | WS81224 | 0.98 | ||
| 89324-M | 9.24 | K89324 | 2.44 | GS89324 | WS89324 | 3.4 | ||
| 89424-M | 21.77 | K89424 | 6.37 | GS89424 | WS89424 | 7.7 | ||
| 130 | 81126TN | 1.67 | K81126TN | 0.38 | GS81126 | WS81126 | LS130170 | 0.643 |
| 81226TN | 3.98 | K81226TN | 0.92 | GS81226 | WS81226 | 1.53 | ||
| 89326-M | 10 | K89326 | 1.91 | GS89326 | WS89326 | 4.045 | ||
| 89426-M | 26.96 | K89426 | 7.96 | GS89426 | WS89426 | 9.5 | ||
| 140 | 81128TN | 1.9 | K81128TN | 0.4 | GS81128 | WS81128 | LS140180 | 0.749 |
| 81228-M | 4.567 | K81228 | 1.197 | GS81228 | WS81228 | 1.634 | ||
| 89328-M | 11.99 | K89328 | 2.39 | GS89328 | WS89328 | 4.8 | ||
| 89428-M | 29.7 | 89428 | 8.54 | GS89428 | WS89428 | 10.6 | ||
| 150 | 81130TN | 2.2 | K81130TN | 0.43 | GS81130 | WS81130 | LS150190 | 0.796 |
| 81230-M | 5.886 | K81230 | 1.52 | GS81230 | WS81230 | 2.18 | ||
| 89330-M | 12.63 | K89330 | 2.51 | GS89330 | WS89330 | 5.06 | ||
| 89430-M | 35.36 | K89430 | 10.36 | GS89430 | WS89430 | 12.5 | ||
| 160 | 81132TN | 2.12 | K81132TN | 0.44 | GS81132 | WS81132 | LS160200 | 0.842 |
| 81232-M | 7.96 | K81232 | 3.36 | GS81232 | WS81232 | 2.3 | ||
| 89432-M | 42 | K89432 | 12.42 | GS89432 | WS89432 | 14.8 | ||
| 170 | 81134TN | 2.41 | K81134TN | 0.66 | GS81134 | WS81134 | 1.1 | |
ادامه از بالا
| یاتاقان غلتکی استوانه ای رانش | بعد، ابعاد، اندازه | اندازه آهنگ | بار پایه | محدود کردن سرعت | |||||||||
| رتبه بندی | |||||||||||||
| Dcl | D1 | دی سی | d1 | تی | Dw | ب | آ | Eb | ایا | Cr | کور | r/min | |
| د | دی | r | |||||||||||
| میلی متر | KN | ||||||||||||
| 81216 TN | 80 | 82 | 115 | 115 | 28 | 11 | 8.5 | 1 | 84 | 112 | 201 | 630 | 3000 |
| 89316 TN | 80 | 82 | 140 | 140 | 36 | 11 | 12.5 | 1.5 | 86 | 137 | 305 | 1110 | 2600 |
| 89416-م | 80 | 83 | 170 | 170 | 54 | 18 | 18 | 2.1 | 88 | 165 | 560 | 1770 | 2300 |
| 81117 TN | 85 | 87 | 110 | 110 | 19 | 7.5 | 5.75 | 1 | 87 | 108 | 112 | 385 | 3000 |
| 81217 TN | 85 | 88 | 125 | 125 | 31 | 12 | 9.5 | 1 | 90 | 119 | 217 | 660 | 2700 |
| 89317-م | 85 | 88 | 150 | 150 | 39 | 12 | 13.5 | 1.5 | 93 | 147 | 325 | 1140 | 2500 |
| 89417-م | 85 | 88 | 180 | 180 | 58 | 19 | 19.5 | 2.1 | 93 | 175 | 620 | 1980 | 2200 |
| 81118 TN | 90 | 92 | 120 | 120 | 22 | 9 | 6.5 | 1 | 93 | 117 | 141 | 465 | 2700 |
| 81218 TN | 90 | 93 | 135 | 135 | 35 | 14 | 10.5 | 1.1 | 95 | 129 | 290 | 890 | 2600 |
| 89318-م | 90 | 93 | 155 | 155 | 39 | 12 | 13.5 | 1.5 | 98 | 152 | 335 | 1200 | 2400 |
| 89418-م | 90 | 93 | 190 | 190 | 60 | 20 | 20 | 2.1 | 99 | 185 | 680 | 2200 | 2100 |
| 81120 TN | 100 | 102 | 135 | 135 | 25 | 11 | 7 | 1 | 104 | 131 | 199 | 650 | 2500 |
| 81220 TN | 100 | 103 | 150 | 150 | 38 | 15 | 11.5 | 1.1 | 107 | 142 | 340 | 1080 | 2300 |
| 89320-م | 100 | 103 | 170 | 170 | 42 | 13 | 14.5 | 1.5 | 107 | 167 | 380 | 1400 | 2100 |
| 89420-م | 100 | 103 | 210 | 210 | 67 | 22 | 22.5 | 3 | 111 | 205 | 850 | 2850 | 1900 |
| 81122 TN | 110 | 112 | 145 | 145 | 25 | 11 | 7 | 1 | 114 | 141 | 207 | 700 | 2300 |
| 81222 TN | 110 | 113 | 160 | 160 | 38 | 15 | 11.5 | 1.1 | 117 | 152 | 325 | 1030 | 2100 |
| 89322-م | 110 | 113 | 190 | 190 | 48 | 15 | 16.5 | 2 | 120 | 186 | 500 | 1870 | 1900 |
| 89422-م | 110 | 113 | 230 | 30 | 73 | 24 | 24.5 | 3 | 121 | 223 | 1000 | 3400 | 1700 |
| 81124TN | 120 | 122 | 155 | 155 | 25 | 11 | 7 | 1 | 124 | 151 | 214 | 760 | 2100 |
| 81224TN | 120 | 123 | 170 | 170 | 39 | 15 | 12 | 1.1 | 127 | 162 | 340 | 1120 | 2000 |
| 89324-م | 120 | 123 | 210 | 210 | 54 | 17 | 18.5 | 2.1 | 130 | 206 | 640 | 2420 | 1700 |
| 89424-م | 120 | 123 | 250 | 250 | 78 | 26 | 26 | 4 | 133 | 243 | 1170 | 4000 | 1600 |
| 81126TN | 130 | 132 | 170 | 170 | 30 | 12 | 9 | 1 | 135 | 165 | 250 | 900 | 1900 |
| 81226TN | 130 | 133 | 190 | 187 | 45 | 19 | 13 | 1.5 | 137 | 181 | 480 | 1520 | 1800 |
| 89326-م | 130 | 134 | 225 | 225 | 58 | 18 | 20 | 2.1 | 141 | 220 | 710 | 2700 | 1600 |
| 89426-م | 130 | 134 | 270 | 270 | 85 | 28 | 28.5 | 4 | 145 | 263 | 1330 | 4600 | 1400 |
| 81128TN | 140 | 142 | 180 | 178 | 31 | 12 | 9.5 | 1 | 145 | 175 | 260 | 960 | 1800 |
| 81228-م | 140 | 143 | 200 | 197 | 46 | 19 | 13.5 | 1.5 | 147 | 191 | 455 | 1450 | 1700 |
| 89328-م | 140 | 144 | 240 | 240 | 60 | 19 | 20.5 | 2.1 | 152 | 235 | 820 | 3200 | 1500 |
| 89428-م | 140 | 144 | 280 | 280 | 85 | 28 | 28.5 | 4 | 155 | 273 | 1390 | 4950 | 1400 |
| 81130TN | 150 | 152 | 190 | 188 | 31 | 12 | 9.5 | 1 | 155 | 185 | 270 | 1020 | 1700 |
| 81230-م | 150 | 153 | 215 | 212 | 50 | 21 | 14.5 | 1.5 | 158 | 211 | 590 | 1940 | 1600 |
| 89330-م | 150 | 154 | 250 | 250 | 60 | 19 | 20.5 | 2.1 | 162 | 245 | 840 | 3350 | 1400 |
| 89430-م | 150 | 154 | 300 | 300 | 90 | 30 | 30 | 4 | 167 | 293 | 1570 | 5700 | 1300 |
| 81132TN | 160 | 162 | 200 | 198 | 31 | 12 | 9.5 | 1 | 165 | 195 | 270 | 1050 | 1600 |
| 81232-م | 160 | 163 | 225 | 222 | 51 | 21 | 15 | 1.5 | 168 | 220 | 600 | 2030 | 1500 |
| 89432-م | 160 | 164 | 320 | 320 | 95 | 32 | 31.5 | 5 | 179 | 313 | 1780 | 6500 | 1200 |
| 81134TN | 170 | 172 | 215 | 213 | 34 | 14 | 10 | 1.1 | 176 | 209 | 360 | 1380 | 1500 |
