جزئیات محصول:
|
| نام: | رولبرینگ سوزنی رانش | نوع بلبرینگ: | مونتاژ غلتک سوزنی و قفس |
|---|---|---|---|
| سلسله: | AXK | نوع مته: | حفره گرد |
| قفس: | ورق فولادی | مواد بلبرینگ: | فولاد بلبرینگ |
| تک جهت یا دو جهت: | تک جهت | اینچ - متریک: | متریک |
| درجه غلتکی: | G2 | کلاس دقیق: | استاندارد معمولی، ABEC 1 | ISO P0 |

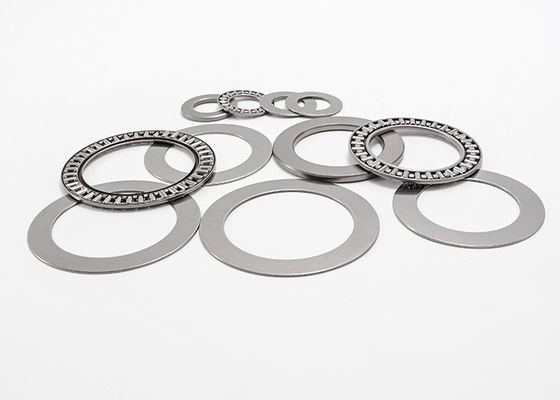

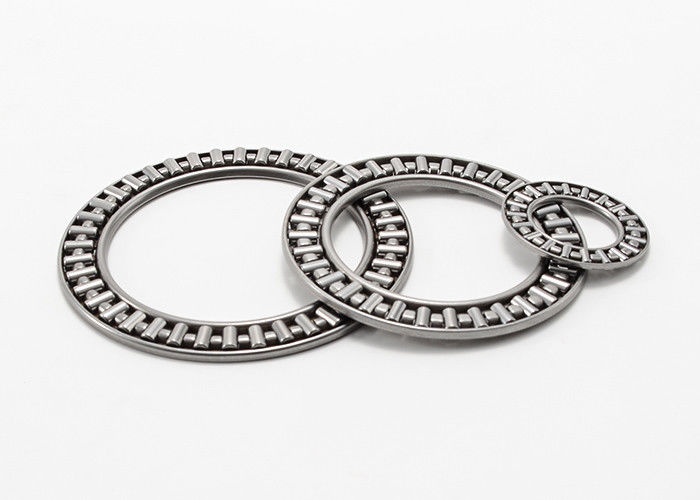

رولبرینگ سوزن محوری غلتک سوزن محوری و مجموعه قفس AXK 2542
غلتک سوزنی و مجموعه های رانش قفس برای تحمل بارهای محوری سنگین و بارهای اوج در یک جهت طراحی شده اند.آنها درجه بالایی از سفتی را در حداقل فضای محوری ایجاد می کنند.در کاربردهایی که سطوح اجزای ماشین مجاور به عنوان راهرو عمل می کنند، یاتاقان های غلتکی سوزنی فضای بیشتری نسبت به واشر رانش معمولی اشغال نمی کنند.بلبرینگ ها را می توان با واشرهای بلبرینگ نیز ترکیب کرد تا بلبرینگ کامل ایجاد شود.
MOUETTE مقادیر زیادی غلتک سوزنی را در انبار ارائه می دهد.برای جزئیات تماس بگیرید!
مشخصات غلتک سوزن محوری غلتک سوزن محوری و مجموعه قفس:
|
شفت قطر |
مجموعه های غلتکی و قفسی سوزن محوری | واشر بلبرینگ تراست | ||||||
| کد |
جرم g |
یاتاقان واشر |
جرم g |
حلقه شفت | حلقه مسکن |
بلبرینگ محوری واشر |
جرم g |
|
| میلی متر | ||||||||
| 4 | AXK 0414TN | 0.7 | AS 0414 | 1 | - | - | - | |
| 5 | AXK 0515TN | 0.8 | AS 0515 | 1 | - | - | - | |
| 6 | AXK 0619TN | 1 | AS 0619 | 2 | LS 0619 | - | - | 4 |
| 8 | AXK 0821TN | 2 | AS 0821 | 2 | LS 0821 | - | - | 4 |
| 10 | AXK 1024 | 3 | AS 1024 | 3 | LS 1024 | - | - | 7 |
| 12 | AXK 1226 | 3 | AS 1226 | 3 | LS 1226 | - | - | 8 |
| 15 | AXK 1528 | 4 | AS 1528 | 3 | LS 1528 | GS 81102 | WS 81102 | 9 |
| 17 | AXK 1730 | 4 | AS 1730 | 4 | LS 1730 | GS 81103 | WS 81103 | 9 |
| 20 | AXK 2035 | 5 | AS 2035 | 5 | LS 2035 | GS 81104 | WS 81104 | 13 |
| 25 | AXK 2542 | 7 | AS 2542 | 7 | LS 2542 | GS 81105 | WS 81105 | 19 |
| 30 | AXK 3047 | 8 | AS 3047 | 8 | LS 3047 | GS 81106 | WS 81106 | 22 |
| 35 | AXK 3552 | 10 | AS 3552 | 9 | LS 3552 | GS 81107 | WS 81107 | 29 |
| 40 | AXK 4060 | 16 | AS 4060 | 12 | LS 4060 | GS 81108 | WS 81108 | 40 |
| 45 | AXK 4565 | 18 | AS 4565 | 13 | LS 4565 | GS 81109 | WS 81109 | 50 |
| 50 | AXK 5070 | 20 | AS 5070 | 14 | LS 5070 | GS 81110 | WS 81110 | 55 |
| 55 | AXK 5578 | 28 | AS 5578 | 18 | LS 5578 | GS 81111 | WS 81111 | 88 |
| 60 | AXK 6085 | 33 | AS 6085 | 22 | LS 6085 | GS 81112 | WS 81112 | 97 |
| 65 | AXK 6590 | 35 | AS 6590 | 24 | LS 6590 | GS 81113 | WS 81113 | 115 |
| 70 | AXK 7095 | 60 | AS 7095 | 25 | LS 7095 | GS 81114 | WS 81114 | 123 |
| 75 | AXK 75100 | 61 | AS 75100 | 27 | LS 75100 | GS 81115 | WS 81115 | 142 |
| 80 | AXK 80105 | 63 | AS 80105 | 28 | LS 80105 | GS 81116 | WS 81116 | 151 |
| 85 | AXK 85110 | 67 | AS 85100 | 29 | LS 85110 | GS 81117 | WS 81117 | 159 |
| 90 | AXK 90120 | 86 | AS 90120 | 39 | LS 90120 | GS 81118 | WS 81118 | 234 |
| 100 | AXK 100135 | 104 | AS 100135 | 50 | LS 100135 | GS 81120 | WS 81120 | 350 |
| 110 | AXK 110145 | 122 | AS 110145 | 55 | LS 110145 | GS 81122 | WS 81122 | 385 |
| 120 | AXK 120155 | 131 | AS 120155 | 59 | LS 120155 | GS 81124 | WS 81124 | 415 |
| 130 | AXK 130170 | 205 | AS 130170 | 65 | LS 130170 | GS 81126 | WS 81126 | 663 |
| 140 | AXK 140180 | 219 | AS 140180 | 79 | LS 140180 | GS 81128 | WS 81128 | 749 |
| 150 | AXK 150190 | 232 | AS 150190 | 84 | LS 150190 | GS 81130 | WS 81130 | 796 |
| 160 | AXK 160200 | 246 | AS 160200 | 89 | LS 160200 | GS 81132 | WS 81132 | 842 |
ادامه از بالا
| کد بلبرینگ | بعد، ابعاد، اندازه | اندازه آهنگ | رتبه بندی بار پایه | محدود کردن | |||||||||
| KN | سرعت | ||||||||||||
| Dc1 | دی1 | دیج | د1 | دیw | ب1 | ب | آ | Eb | ایا | سی | CO | r/min | |
| د | دی | r دقیقه | |||||||||||
| AXK 0414TN | 4 | - | 14 | - | 2 | 1 | - | - | 5 | 13 | 4.4 | 8 | 21000 |
| AXK 0515TN | 5 | - | 15 | - | 2 | 1 | - | - | 6 | 14 | 4.75 | 9.2 | 21000 |
| AXK 0619TN | 6 | - | 19 | - | 2 | 1 | 2.75 | 0.3 | 7 | 18 | 6.8 | 15.5 | 19000 |
| AXK 0821TN | 8 | - | 21 | - | 2 | 1 | 2.75 | 0.3 | 9 | 20 | 7.8 | 19.4 | 18000 |
| AXK 1024 | 10 | - | 24 | - | 2 | 1 | 2.75 | 0.3 | 12 | 23 | 9.2 | 25.5 | 17000 |
| AXK 1226 | 12 | - | 26 | - | 2 | 1 | 2.75 | 0.3 | 14 | 25 | 9.9 | 29 | 15000 |
| AXK 1528 | 15 | 16 | 28 | 28 | 2 | 1 | 2.75 | 0.3 | 17 | 27 | 11.3 | 36 | 13000 |
| AXK 1730 | 17 | 18 | 30 | 30 | 2 | 1 | 2.75 | 0.3 | 19 | 29 | 11.9 | 39.5 | 12000 |
| AXK 2035 | 20 | 21 | 35 | 35 | 2 | 1 | 2.75 | 0.3 | 22 | 34 | 13.1 | 46.5 | 10000 |
| AXK 2542 | 25 | 26 | 42 | 42 | 2 | 1 | 3 | 0.6 | 29 | 41 | 14.7 | 58 | 8500 |
| AXK 3047 | 30 | 32 | 47 | 47 | 2 | 1 | 3 | 0.6 | 34 | 46 | 16.3 | 70 | 7500 |
| AXK 3552 | 35 | 37 | 52 | 52 | 2 | 1 | 3.5 | 0.6 | 39 | 51 | 17.8 | 81 | 6500 |
| AXK 4060 | 40 | 42 | 60 | 60 | 3 | 1 | 3.5 | 0.6 | 45 | 58 | 28 | 114 | 6000 |
| AXK 4565 | 45 | 47 | 65 | 65 | 3 | 1 | 4 | 0.6 | 50 | 63 | 30 | 128 | 5000 |
| AXK 5070 | 50 | 52 | 70 | 70 | 3 | 1 | 4 | 0.6 | 55 | 68 | 32 | 143 | 4800 |
| AXK 5578 | 55 | 57 | 78 | 78 | 3 | 1 | 5 | 0.6 | 60 | 76 | 38 | 186 | 4300 |
| AXK 6085 | 60 | 62 | 85 | 85 | 3 | 1 | 4.75 | 1 | 65 | 83 | 44.5 | 234 | 4000 |
| AXK 6590 | 65 | 67 | 90 | 90 | 3 | 1 | 5.25 | 1 | 70 | 88 | 46.5 | 255 | 3700 |
| AXK 7095 | 70 | 72 | 95 | 95 | 4 | 1 | 5.25 | 1 | 74 | 93 | 54 | 255 | 3500 |
| AXK 75100 | 75 | 77 | 100 | 100 | 4 | 1 | 5.75 | 1 | 79 | 98 | 55 | 265 | 3300 |
| AXK 80105 | 80 | 82 | 105 | 105 | 4 | 1 | 5.75 | 1 | 84 | 103 | 56 | 280 | 3100 |
| AXK 85110 | 85 | 87 | 110 | 110 | 4 | 1 | 5.75 | 1 | 89 | 108 | 58 | 290 | 3000 |
| AXK 90120 | 90 | 92 | 120 | 120 | 4 | 1 | 6.5 | 1 | 94 | 118 | 73 | 405 | 2700 |
| AXK 100135 | 100 | 102 | 135 | 135 | 4 | 1 | 7 | 1 | 105 | 133 | 91 | 560 | 2500 |
| AXK 110145 | 110 | 112 | 145 | 145 | 4 | 1 | 7 | 1 | 115 | 143 | 97 | 620 | 2300 |
| AXK 120155 | 120 | 122 | 155 | 155 | 4 | 1 | 7 | 1 | 125 | 153 | 102 | 680 | 2100 |
| AXK 130170 | 130 | 132 | 170 | 170 | 5 | 1 | 9 | 1 | 136 | 167 | 133 | 840 | 1900 |
| AXK 140180 | 140 | 142 | 180 | 178 | 5 | 1 | 9.5 | 1 | 146 | 177 | 138 | 900 | 1800 |
| AXK 150190 | 150 | 152 | 190 | 188 | 5 | 1 | 9.5 | 1 | 156 | 187 | 143 | 960 | 1700 |
| AXK 160200 | 160 | 162 | 200 | 198 | 5 | 1 | 9.5 | 1 | 166 | 197 | 145 | 1020 | 1600 |
