جزئیات محصول:
|
| توضیحات اصلی محصول: | بلبرینگ غلتکی سوزن | نام تجاری: | خنثی / سفارشی |
|---|---|---|---|
| اندازه گیری: | متریک | مواد بلبرینگ: | فولاد بلبرینگ |
| عناصر نورد: | غلتک سوزنی با قفس | تعداد ردیف: | 1 |
| نوع مهر و موم: | باز کن | محدوده اندازه: | اندازه Fw از 5 میلی متر تا 45 میلی متر |
| ویژگی های دیگر: | سری نازک / تحمل بار بالا | سفارشی: | استاندارد یا سفارشی در دسترس هستند |

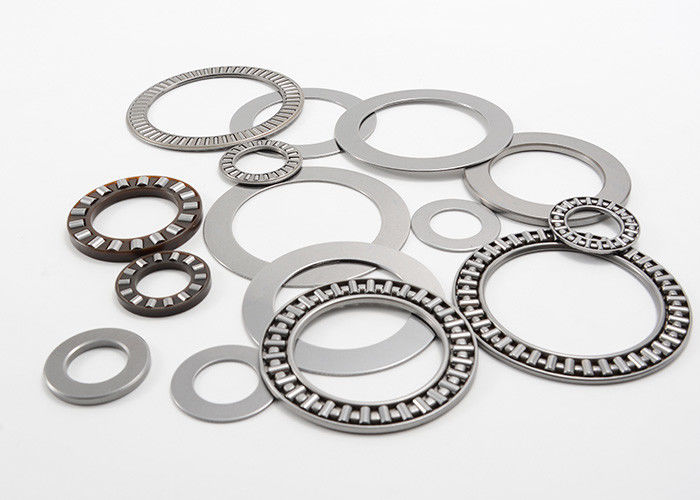

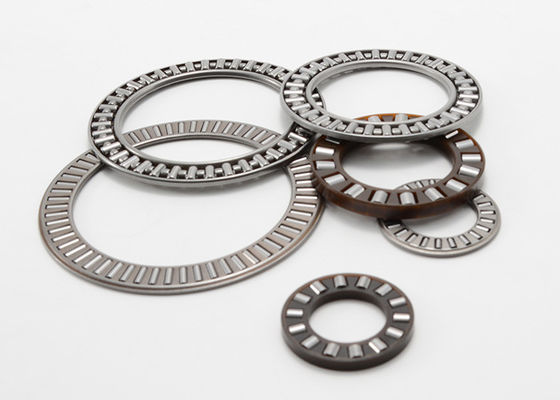

سوزن متریک بلبرینگ غلتکی سری نازک AX1528 فولادی
بلبرینگ های غلتکی سوزنی سری نازک AX:
غلتک سوزنی و مجموعه‌های رانش قفس یک مجموعه بلبرینگ رانش با بار بالا کم مشخصات هستند و می‌توانند با واشرهای رانش سری CP که به طور جداگانه عرضه می‌شوند، استفاده شوند.آنها از یک قفس یکنواخت تشکیل شده اند که به طور قابل اعتماد مقدار زیادی از غلتک های سوزنی را هدایت می کند، غلتک ها کمی به سمت لبه بیرونی خود رها می شوند تا توزیع بار یکنواخت را ممکن کند و از بروز هرگونه آسیب لبه جلوگیری کند.
فواید:
راه حل رانش مقرون به صرفه، دامنه وسیع، مشخصات کم، تحمل بار بالا.
جزئیات سری نازک AX با بلبرینگ غلتکی سوزن متریک:
|
شفت قطر |
شماره قطعه بلبرینگ غلتکی سوزن |
جرم
تقریبا |
ابعاد مرزی | رتبه بندی بار پایه | محدود کردن سرعت | |||||||
|
تبر باوریه دان |
تبر باوریه دیک |
دی | دی | ساعت | d1 | d2 | پویا | استاتیک | حداقل 1 | |||
| میلی متر | g | میلی متر | ن | |||||||||
| 5 | AX 5 13 | AX 3.5 5 13 | 1.3 | 5 | 13 | 2.3 | 6.3 | 10.9 | 3000 | 5700 | 25000 | |
| 2.3 | 5 | 13 | 3.5 | 6.3 | 10.9 | 3000 | 5700 | 25000 | ||||
| 6 | AX 6 14 | AX 3.5 6 14 | 1.4 | 6 | 14 | 2.3 | 7.3 | 11.9 | 3150 | 6350 | 22000 | |
| 2.4 | 6 | 14 | 3.5 | 7.3 | 11.9 | 3150 | 6350 | 22000 | ||||
| 7 | AX 7 15 | AX 3.5 7 15 | 1.7 | 7 | 15 | 2.3 | 8.3 | 12.9 | 3550 | 7600 | 22000 | |
| 2.9 | 7 | 15 | 3.5 | 8.3 | 12.9 | 3550 | 7600 | 22000 | ||||
| 8 | AX 8 16 | AX 3.5 8 16 | 1.7 | 8 | 16 | 2.3 | 9.3 | 13.9 | 3700 | 8300 | 22000 | |
| 3 | 8 | 16 | 3.5 | 9.3 | 13.9 | 3700 | 8300 | 22000 | ||||
| 9 | AX 9 17 | AX 3.5 9 17 | 2.1 | 9 | 17 | 2.3 | 10.3 | 14.9 | 4050 | 9500 | 19000 | |
| 3.5 | 9 | 17 | 3.5 | 10.3 | 14.9 | 4050 | 9500 | 19000 | ||||
| 10 | AX 10 22 | AX 4 10 22 | 4 | 10 | 22 | 2.8 | 12 | 18.6 | 5000 | 10900 | 15500 | |
| 6.5 | 10 | 22 | 4 | 12 | 18.6 | 5000 | 10900 | 15500 | ||||
| 12 | AX 12 26 | AX 4 12 26 | 6 | 12 | 26 | 2.8 | 15 | 22.6 | 6900 | 17700 | 13000 | |
| 10 | 12 | 26 | 4 | 15 | 22.6 | 6900 | 17700 | 13000 | ||||
| 13 | AX 13 26 | AX 4 13 26 | 6 | 13 | 26 | 2.8 | 15 | 22.6 | 6900 | 17700 | 13000 | |
| 9.8 | 13 | 26 | 4 | 15 | 22.6 | 6900 | 17700 | 11300 | ||||
| 15 | AX 15 28 | AX 4 15 28 | 6.9 | 15 | 28 | 2.8 | 17 | 24.6 | 7400 | 20000 | 11500 | |
| 9 | 15 | 28 | 4 | 17 | 24.6 | 7400 | 20000 | 11500 | ||||
| 17 | AX 17 30 | AX 4 17 30 | 7.6 | 17 | 30 | 2.8 | 19 | 26.6 | 7800 | 22000 | 10500 | |
| 10 | 17 | 30 | 4 | 19 | 26.6 | 7800 | 22000 | 10500 | ||||
| 19 | AX 19 32 | AX 4 19 32 | 8.6 | 19 | 32 | 2.8 | 21 | 28.6 | 8000 | 23300 | 10000 | |
| 13 | 19 | 32 | 4 | 21 | 28.6 | 8000 | 23300 | 10000 | ||||
| 20 | AX 20 35 | AX 5 20 35 | 10.2 | 20 | 35 | 2.8 | 22 | 31.6 | 11800 | 39000 | 9000 | |
| 18 | 20 | 35 | 5 | 22 | 31.6 | 11800 | 39000 | 9000 | ||||
| 25 | AX 25 42 | AX 5 25 42 | 11.5 | 25 | 42 | 2.8 | 27.7 | 37.4 | 13300 | 49000 | 7500 | |
| 25 | 25 | 42 | 5 | 27.7 | 37.4 | 13300 | 49000 | 7500 | ||||
| 27 | AX 27 44 | 12.1 | 27 | 44 | 2.8 | 30 | 39.5 | 13700 | 52000 | 7200 | ||
| 30 | AX 30 47 | AX 5 30 47 | 13.7 | 30 | 47 | 2.8 | 32.7 | 42.4 | 14500 | 57000 | 6500 | |
| 29 | 30 | 47 | 5 | 32.7 | 42.4 | 14500 | 57000 | 6500 | ||||
| 35 | AX 35 52 | AX 5 35 52 | 18.5 | 35 | 52 | 2.8 | 37.2 | 49 | 18900 | 84000 | 5500 | |
| 35 | 35 | 52 | 5 | 37.2 | 49 | 18900 | 84000 | 5500 | ||||
| AX 35 53 | AX 5 35 53 | 19.3 | 35 | 53 | 2.8 | 37.2 | 49 | 18900 | 84000 | 5500 | ||
| 36 | 35 | 53 | 5 | 37.2 | 49 | 18900 | 84000 | 5500 | ||||
| 40 | AX 40 60 | AX 5 40 60 | 23.9 | 40 | 60 | 2.8 | 43 | 54.9 | 20400 | 96000 | 5000 | |
| 45 | 40 | 60 | 5 | 43 | 54.9 | 20400 | 96000 | 5000 | ||||
| 45 | AX 45 65 | AX 5 45 65 | 24.7 | 45 | 65 | 2.8 | 48 | 59.9 | 21800 | 109000 | 4500 | |
| 50 | 45 | 65 | 5 | 48 | 59.9 | 21800 | 109000 | 4500 | ||||
