جزئیات محصول:
|
| نام: | غلتک سوزن ترکیبی و غلتک استوانه ای | تایپ کنید: | غلتک سوزنی / غلتک استوانه ای محوری |
|---|---|---|---|
| قابلیت بار محوری: | تک جهتی | قطعه بلبرینگ: | قسمت شعاعی بدون حلقه داخلی |
| روان کننده (قطع رانش): | گریس | مواد بلبرینگ: | بلبرینگ فولاد 100Cr6، GCr15، AISI 52100 |
| قسمت شعاعی: | با قفس | عنصر نورد (قسمت رانش): | غلتک |
| قسمت رانش: | با قفس | ویژگی خاص: | قسمت رانش با پوشش فولادی مهر و موم شده بدون سوراخ روغن کاری |

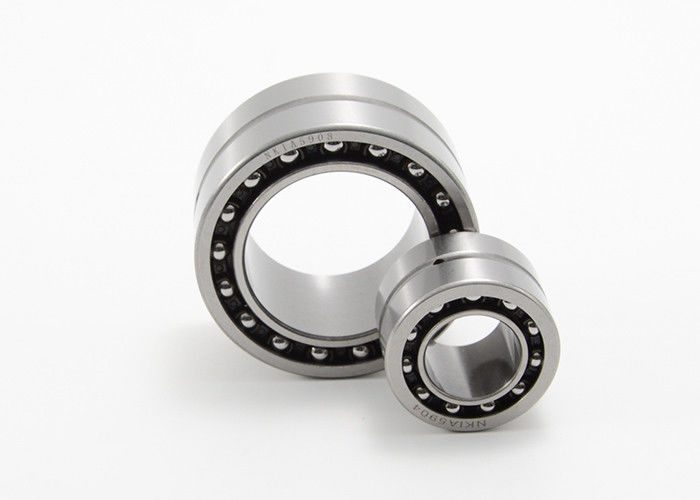

غلتک سوزن ترکیبی و غلتک استوانه ای رانش NKXR 15
این یاتاقان ها از یک غلتک سوزنی شعاعی همراه با یک غلتک رانش استوانه ای تشکیل شده اند.آنها با هم می توانند هم بارهای شعاعی و هم بارهای محوری را در یک جهت جای دهند.ارتفاع مقطع کم آنها باعث می شود که یاتاقان ها به ویژه برای کاربردهایی که انواع دیگر ترتیبات محل یاتاقان فضای زیادی را اشغال می کنند مناسب باشند.قسمت رانش با پوششی پوشانده شده است که یک درزگیر از نوع شکاف تشکیل می دهد تا گریس را در یاتاقان ها حفظ کند.
جزئیات بسته بندی بلبرینگ:
1. بسته بندی تجاری: 1 عدد / کیسه پلاستیکی + جعبه رنگی + کارتن + پالت.
2. بسته بندی صنعتی:
آ).لوله پلاستیکی + کارتن + پالت تخته سه لا؛
ب).کیسه پلاستیکی + کاغذ کرافت + کارتن + پالت تخته سه لا؛
3. با توجه به نیاز مشتری.
غلتک سوزنی ترکیبی / رولبرینگ استوانه ای با روکش مشخصات:
| بلبرینگ شماره قطعه | DIN 5429 شماره قطعه |
شفت Fw اینچ |
شفت Fw میلی متر |
OD دی اینچ |
OD دی میلی متر |
عرض سی اینچ |
عرض سی میلی متر |
WGT. پوند |
WGT. g |
D1 حداکثر اینچ |
D1 حداکثر میلی متر |
C1 اینچ |
C1 میلی متر |
| NKXR 15 NKXR 17 NKXR 20 NKXR 25 NKXR 30 |
NAXR 15 NAXR 17 NAXR 20 NAXR 25 NAXR 30 |
0.591 0.669 0.787 0.984 1.181 |
15 17 20 25 30 |
0.945 1.024 1.181 1.457 1.654 |
24 26 30 37 42 |
0.906 0.984 1.181 1.181 1.181 |
23 25 30 30 30 |
0.093 0.11 0.176 0.265 0.298 |
42 50 80 120 135 |
1.106 1.185 1.382 1.658 1.854 |
28.1 30.1 35.1 42.1 47.1 |
0.354 0.354 0.394 0.433 0.433 |
9 9 10 11 11 |
| NKXR 35 NKXR 40 NKXR 45 NKXR 50 |
NAXR 35 NAXR 40 NAXR 45 NAXR 50 |
1.378 1.575 1.772 1.969 |
35 40 45 50 |
1.850 2.047 2.284 2.441 |
47 52 58 62 |
1.181 1.260 1.260 1.378 |
30 32 32 35 |
0.346 0.45 0.538 0.591 |
157 204 244 268 |
2.051 2.366 2.567 2.764 |
52.1 60.1 65.2 70.2 |
0.472 0.512 0.551 0.551 |
12 13 14 14 |
ادامه از بالا
| یاتاقانشماره قطعه | DIN 5429 شماره قطعه |
دینکلاه لبه دار. شعاعی lbf |
دینکلاه لبه دار. شعاعی ن |
آمارکلاه لبه دار. شعاعی lbf |
آمارکلاه لبه دار. شعاعی ن |
دینکلاه لبه دار. محوری lbf |
دینکلاه لبه دار. محوری ن |
آمارکلاه لبه دار. محوری lbf |
آمارکلاه لبه دار. محوری ن |
محدودیت سرعت روغن دور در دقیقه |
| NKXR 15 NKXR 17 NKXR 20 NKXR 25 NKXR 30 |
NAXR 15 NAXR 17 NAXR 20 NAXR 25 NAXR 30 |
2,410 2700 3700 4250 5100 |
10700 11900 16400 18800 22600 |
2,850 3,350 5,400 6900 8100 |
12700 15000 23800 30500 36000 |
3250 3600 5600 7500 8000 |
14400 15900 24900 33500 35500 |
6400 7500 11900 17100 19300 |
28500 33500 53000 76000 86000 |
13000 12000 10000 8500 7500 |
| NKXR 35 NKXR 40 NKXR 45 NKXR 50 |
NAXR 35 NAXR 40 NAXR 45 NAXR 50 |
5500 5800 6200 8500 |
24300 26000 27500 38000 |
9300 10600 11900 16600 |
41500 47000 53000 74000 |
8800 12600 13300 13700 |
39000 56000 59000 61000 |
22700 33500 36500 40000 |
101000 148000 163000 177000 |
6500 6000 5000 4800 |
