جزئیات محصول:
|
| نام: | غلتک سوزن ترکیبی / یاتاقان توپ محوری | نوع بلبرینگ: | غلتک سوزنی / توپ رانش |
|---|---|---|---|
| قابلیت بار محوری: | تک جهتی | قطعه بلبرینگ: | قسمت شعاعی بدون حلقه داخلی |
| پوشش: | بدون | روان کننده (قطع رانش): | هیچ یک |
| مواد بلبرینگ: | فولاد بلبرینگ | قسمت شعاعی: | با قفس |
| نوع بلبرینگ: | غلتک سوزنی / یاتاقان توپ رانش | عنصر نورد (قسمت رانش): | توپ ها |
| قسمت رانش: | با قفس | محدوده دمای عملیاتی: | -20 تا +120 درجه سانتیگراد |

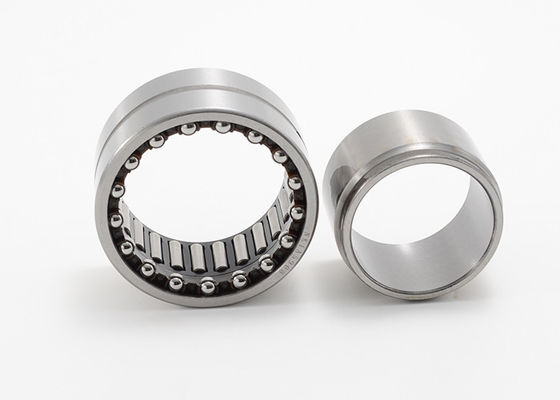

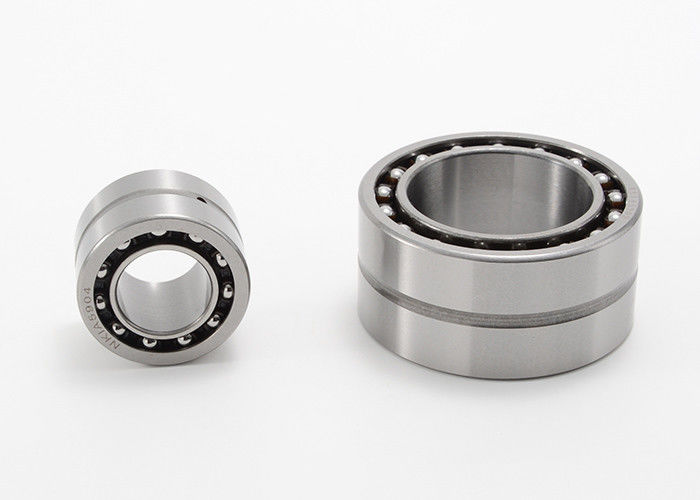

غلتک سوزن ترکیبی و بلبرینگ محوری NKX 30 NAXK 30
این یاتاقان ها از یک غلتک سوزنی شعاعی همراه با یک بلبرینگ رانش تشکیل شده اند.آنها با هم می توانند هم بارهای شعاعی و هم بارهای محوری را در یک جهت جای دهند.علاوه بر این، آنها می توانند با سرعت نسبتا بالا کار کنند.ارتفاع مقطع کم آنها باعث می شود که یاتاقان ها به ویژه برای کاربردهایی که انواع دیگر ترتیبات محل یاتاقان فضای زیادی را اشغال می کنند مناسب باشند.
مشخصات غلتک سوزن ترکیبی / بلبرینگ رانش:
|
بلبرینگ شماره قطعه |
DIN 5429 شماره قطعه |
شفت Fw اینچ |
شفت Fw میلی متر |
OD D اینچ |
OD D میلی متر |
عرض سی اینچ |
عرض سی میلی متر |
WGT. پوند |
WGT. g |
D1 حداکثر اینچ |
D1 حداکثر میلی متر |
C1 اینچ |
C1 میلی متر |
| NKX 10 TN NKX 12 NKX 15 NKX 17 NKX 20 |
NAXK 10 TN NAXK 12 NAXK 15 NAXK 17 NAXK 20 |
0.394 0.472 0.591 0.669 0.787 |
10 12 15 17 20 |
0.748 0.827 0.945 1.024 1.181 |
19 21 24 26 30 |
0.906 0.906 0.906 0.984 1.181 |
23 23 23 25 30 |
0.075 0.084 0.097 0.117 0.183 |
34 38 44 53 83 |
0.949 1.028 1.106 1.185 1.382 |
24.1 26.1 28.1 30.1 35.1 |
0.354 0.354 0.354 0.354 0.394 |
9 9 9 9 10 |
| NKX 25 NKX 30 NKX 35 NKX 40 NKX 45 |
NAXK 25 NAXK 30 NAXK 35 NAXK 40 NAXK 45 |
0.984 1.181 1.378 1.575 1.772 |
25 30 35 40 45 |
1.457 1.654 1.850 2.047 2.284 |
37 42 47 52 58 |
1.181 1.181 1.181 1.260 1.260 |
30 30 30 32 32 |
0.276 0.311 0.359 0.441 0.556 |
125 141 163 200 252 |
1.658 1.854 2.051 2.366 2.567 |
42.1 47.1 52.1 60.1 65.2 |
0.433 0.433 0.472 0.512 0.551 |
11 11 12 13 14 |
| NKX 50 NKX 60 NKX 70 |
NAXK 50 NAXK 60 NAXK 70 |
1.969 2.362 2.756 |
50 60 70 |
2.441 2.835 3.347 |
62 72 85 |
1.378 1.575 1.575 |
35 40 40 |
0.617 0.794 1.103 |
280 360 500 |
2.764 3.354 3.748 |
70.2 85.2 95.2 |
0.551 0.669 0.709 |
14 17 18 |
ادامه از بالا
| شماره قطعه | DIN 5429 شماره قطعه |
دینکلاه لبه دار. شعاعی lbf |
دینکلاه لبه دار. شعاعی ن |
آمارکلاه لبه دار. شعاعی lbf |
آمارکلاه لبه دار. شعاعی ن |
دینکلاه لبه دار. محوری lbf |
دینکلاه لبه دار. محوری ن |
آمارکلاه لبه دار. محوری lbf |
آمارکلاه لبه دار. محوری ن |
محدودیت سرعت روغن دور در دقیقه |
| NKX 10 TN NKX 12 NKX 15 NKX 17 NKX 20 |
NAXK 10 TN NAXK 12 NAXK 15 NAXK 17 NAXK 20 |
1,390 2020 2,410 2700 3700 |
6200 9000 10700 11900 16400 |
1750 2,470 2,850 3,350 5,400 |
7800 11000 12700 15000 23800 |
2250 2,320 2,360 2,430 3200 |
10000 10300 10500 10800 14300 |
3,150 3,450 3800 4100 5600 |
14000 15400 16800 18200 24700 |
12000 11000 9500 8500 7500 |
| NKX 25 NKX 30 NKX 35 NKX 40 NKX 45 |
NAXK 25 NAXK 30 NAXK 35 NAXK 40 NAXK 45 |
4250 5100 5500 5800 6200 |
18800 22600 24300 26000 27500 |
6900 8100 9300 10600 11900 |
30500 36000 41500 47000 53000 |
4400 4600 4750 6100 6300 |
19600 20400 21200 27000 28000 |
8400 9,400 10600 14200 15500 |
37500 42000 47000 63000 69000 |
6000 5000 4600 4000 3600 |
| NKX 50 NKX 60 NKX 70 |
NAXK 50 NAXK 60 NAXK 70 |
8500 9,400 10000 |
38000 42000 44500 |
16600 20200 20700 |
74000 90000 92000 |
6500 9300 9700 |
29000 41500 43000 |
16900 25500 28500 |
75000 113000 127000 |
3300 2800 2400 |
