جزئیات محصول:
|
| نام: | غلتک سوزنی ماشینکاری شده | نوع بلبرینگ سوزنی: | رولبرینگ سوزنی بدون دنده و حلقه داخلی |
|---|---|---|---|
| سلسله: | RNAO | سیستم اندازه گیری: | متریک |
| نوع بسته شدن: | باز، بدون مهر و موم | تعداد ردیف: | ردیف تک / دو ردیف در دسترس هستند |
| مواد بلبرینگ: | فولاد کروم 100Cr6، GCr15، AISI 52100 | مواد قفس: | پلی آمید 66 / قفس فولادی |
| عناصر نورد: | غلتک سوزنی با قفس | فلنج ها: | بدون فلنج |
| نوع سوراخ روغن کاری: | شیار و سوراخ روانکاری | محدوده دمای عملیاتی: | -20 تا +120 درجه سانتیگراد |
| برجسته: | غلتک سوزنی ماشینکاری شده RNAO16X24X13,غلتک سوزنی ماشینکاری شده بدون دنده,غلتک سوزنی بدون حلقه داخلی |
||

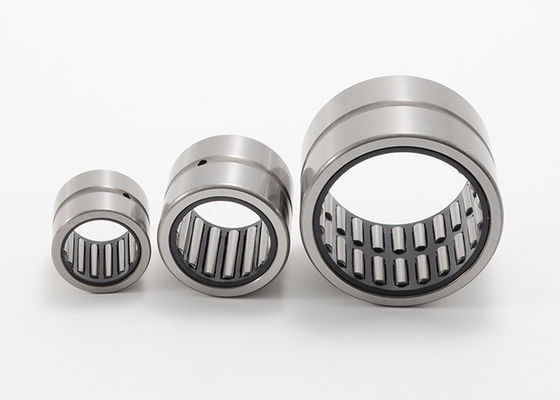

غلتک سوزنی ماشینکاری شده RNAO16X24X13 بدون دنده و حلقه داخلی
غلتک سوزنی زمانی استفاده می شود که ظرفیت تحمل بار یا دقت غلتک های سوزنی فنجانی کشیده شده با انتهای باز دیگر کافی نباشد و ظرفیت بار بالای رولبرینگ های استوانه ای هنوز مورد نیاز نباشد.
رولبرینگ سوزنی نسبت به غلتک سوزنی با انتهای باز و با انتهای بسته نیازهای کمتری را در مورد دقت ابعادی، دقت هندسی و سختی ساختار مجاور دارد.
بلبرینگ استاندارد عبارتند از:
بلبرینگ های سوزنی با دنده، با یا بدون حلقه داخلی
غلتک سوزنی بدون دنده، با یا بدون حلقه داخلی.
یاتاقان‌های بدون حلقه داخلی برای چیدمان یاتاقان‌هایی با ابعاد شعاعی به خصوص فشرده بسیار مناسب هستند، در صورتی که مسیر شفت را بتوان سخت و زمین کرد.
یاتاقان‌های دارای حلقه داخلی در صورتی استفاده می‌شوند که شافت را نتوان به عنوان مسیر یاتاقان غلتشی پیکربندی کرد.

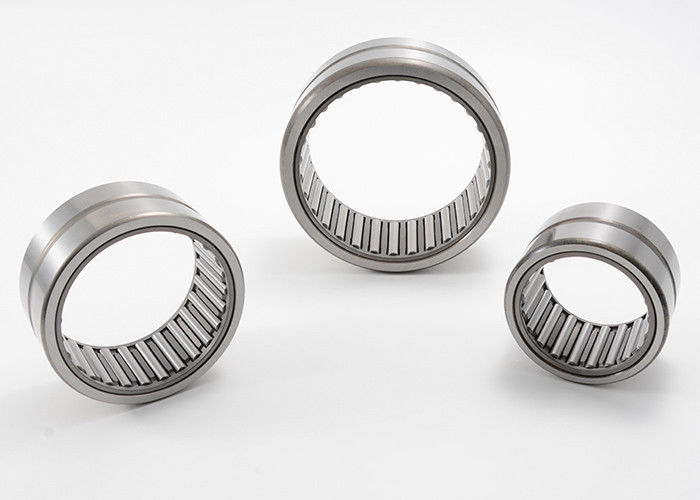

رولبرینگ سوزنی سری RNAO، بدون دنده، بدون حلقه داخلی
مشخصات فنی:
| نوع بلبرینگ سوزنی | بلبرینگ ماشینکاری شده بدون حلقه داخلی |
| نوع بسته شدن | باز کن |
| محدوده دمای عملیاتی | -20 تا +120 درجه سانتیگراد |
| مواد قفس | پلی آمید 66 / قفس فولادی |
| تعداد ردیف عنصر | ردیف تک / دو ردیف در دسترس هستند |
| نوع سوراخ روغنکاری | شیار و سوراخ روانکاری |
غلتک سوزنی ماشینکاری شده بدون دنده، بدون حلقه داخلی مشخصات سری RNAO:
|
شفت قطر |
نام بلبرینگ |
جرم تقریبا |
ابعاد مرزی | رتبه بندی بار پایه | محدود کردن سرعت | |||
| FW | دی | سی | پویا | استاتیک | روغن | |||
| میلی متر | g | میلی متر | ن | دور در دقیقه | ||||
| 5 | RNAO5X10X8 | 2.8 | 5 | 10 | 8 | 2050 | 1720 | 27800 |
| 6 | RNAO6X13X8-TV | 6 | 6 | 13 | 8 | 2300 | 1880 | 30000 |
| RNAO6X12X8-TV | 6 | 6 | 12 | 8 | 2600 | 2280 | 32000 | |
| 7 | RNAO7X14X8-TV | 5 | 7 | 14 | 8 | 2250 | 1950 | 31000 |
| RNAO7X14X8 | 7 | 7 | 14 | 8 | 2850 | 2650 | 31000 | |
| 8 | RNAO8X15X10-TV | 7.8 | 8 | 15 | 10 | 3050 | 3920 | 28000 |
| RNAO8X19X9 | 8 | 19 | 9 | |||||
| 10 | تلویزیون RNAO10X 17X10 | 9.1 | 10 | 17 | 10 | 3960 | 4500 | 20000 |
| 12 | تلویزیون RNAO12X19X13.5 | 14 | 12 | 19 | 13.5 | 5400 | 7500 | 22000 |
| RNAO12X22X12-TV | 17.9 | 12 | 22 | 12 | 8950 | 8000 | 23000 | |
| 15 | RNAO15X 23X13 | 18.5 | 15 | 23 | 13 | 6500 | 8900 | 21100 |
| 16 | RNAO16X24X13 | 19.8 | 16 | 24 | 13 | 6200 | 8400 | 21100 |
| RNAO16X 24X20 | 29.7 | 16 | 24 | 20 | 10200 | 14800 | 21100 | |
| RNAO16X28X12 | 29.7 | 16 | 28 | 12 | 9500 | 10500 | 18000 | |
| 17 | RNAO17X25X13 | 21 | 17 | 25 | 13 | 9400 | 11600 | 18000 |
| RNAO17X35X10 | 17 | 35 | 10 | |||||
| 18 | RNAO18X30X24 | 65 | 18 | 30 | 24 | 12100 | 16500 | 17600 |
| RNAO18X30X24K | 69 | 18 | 30 | 24 | 21900 | 30000 | 20000 | |
| 20 | RNAO20X28X13 | 24.5 | 20 | 28 | 13 | 7800 | 9600 | 16000 |
| RNAO20X28X26 | 48.1 | 20 | 28 | 26 | 10080 | 20500 | 16000 | |
| RNAO20X32X12 | 36.6 | 20 | 32 | 12 | 10100 | 14100 | 16000 | |
| 21 | RNAO21X 29X30 | 21 | 29 | 30 | ||||
| 22 | RNAO22X35X16 | 58 | 22 | 35 | 16 | 10000 | 15500 | 16000 |
| RNAO22X30X13 | 27 | 22 | 30 | 13 | 10400 | 15900 | 14000 | |
| RNAO22X30X26 | 22 | 30 | 26 | |||||
| 25 | RNAO25X35X17 | 49 | 25 | 35 | 17 | 10900 | 22000 | 15020 |
| RNAO25X35X26 | 67.8 | 25 | 35 | 26 | 12400 | 25000 | 15020 | |
| RNAO25X37X16 | 59.2 | 25 | 37 | 16 | 15000 | 20900 | 12000 | |
| RNAO25X37X32 | 108 | 25 | 37 | 32 | 25000 | 38900 | 12000 | |
| RNAO25X35X16 | 25 | 35 | 16 | |||||
| 26 | RNAO26X39X13 | 59 | 26 | 39 | 13 | 87600 | 10200 | 15000 |
| 28 | RNAO28X40X16 | 28 | 40 | 16 | ||||
| 30 | RNAO30X40X17 | 59 | 30 | 40 | 17 | 12600 | 24000 | 10500 |
| RNAO30X40X26 | 92 | 30 | 40 | 26 | 16000 | 32000 | 10500 | |
| RNAO30X42X16 | 49.9 | 30 | 42 | 16 | 13000 | 23200 | 10500 | |
| RNAO30X42X32 | 126 | 30 | 42 | 32 | 29500 | 47000 | 10500 | |
| 35 | RNAO35X45X13 | 50 | 35 | 45 | 13 | 10200 | 22000 | 10000 |
| RNAO35X45X17 | 60 | 35 | 45 | 17 | 17800 | 24500 | 10000 | |
| RNAO35X45X26 | 88 | 35 | 45 | 26 | 20500 | 40000 | 10000 | |
| 35 | RNAO35X47X16 | 75 | 35 | 47 | 16 | 20400 | 31500 | 10000 |
| RNAO35X47X18 | 86 | 35 | 47 | 18 | 22500 | 35000 | 10000 | |
| ▲RNAO35X47X32 | 149 | 35 | 47 | 32 | 32000 | 55000 | 10000 | |
| RNAO35X47X17 | 35 | 47 | 17 | |||||
| 37 | RNAO37X52X18 | 115 | 37 | 52 | 18 | 18900 | 35500 | 8800 |
| RNAO37X47X13 | 37 | 47 | 13 | |||||
| 40 | RNAO40X50X17 | 72 | 40 | 50 | 17 | 15400 | 29880 | 8800 |
| ▲RNAO40X50X34 | 151 | 40 | 50 | 34 | 25100 | 57200 | 11000 | |
| RNAO40X55X20 | 144 | 40 | 55 | 20 | 26300 | 46100 | 10000 | |
| ▲RNAO40X55X40 | 268 | 40 | 55 | 40 | 54700 | 87000 | 10000 | |
| 42 | RNAO42X57X20 | 132 | 42 | 57 | 20 | 26700 | 43700 | 10000 |
| 45 | RNAO45X55X17 | 82.5 | 45 | 55 | 17 | 18000 | 36000 | 9000 |
| ▲RNAO45X 62X40 | 368 | 45 | 62 | 40 | 42200 | 85050 | 9000 | |
| 50 | RNAO50X62X20 | 140 | 50 | 62 | 20 | 20600 | 46860 | 7500 |
| RNAO50X65X20 | 162 | 50 | 65 | 20 | 23200 | 40540 | 7000 | |
| ▲RNAO50X65X40 | 321 | 50 | 65 | 40 | 39000 | 80600 | 7000 | |
| 55 | RNAO55X68X20 | 157 | 55 | 68 | 20 | 22400 | 52000 | 6500 |
| 60 | RNAO60X78X20 | 253 | 60 | 78 | 20 | 28500 | 65300 | 5500 |
| ▲RNAO60X78X40 | 368 | 60 | 78 | 40 | 45000 | 99000 | 5500 | |
| 65 | RNAO65X85X30 | 394 | 65 | 85 | 30 | 37000 | 99000 | 4900 |
| ▲RNAO65X85X60 | 464 | 65 | 85 | 60 | 57000 | 123000 | 6500 | |
| 70 | RNAO70X90X30 | 488 | 70 | 90 | 20 | 40000 | 105000 | 5100 |
| ▲RNAO70X90X60 | 70 | 90 | 60 | |||||
| 75 | RNAO75X95X60 | 75 | 95 | 60 | ||||
| 80 | RNAO80X100X30 | 527 | 80 | 100 | 30 | 52000 | 139000 | 4900 |
| ▲RNAO80X95X56 | 80 | 95 | 56 | 52000 | 139000 | 4800 | ||
| RNAO80X100X60 | 80 | 100 | 60 | |||||
| 85 | RNAO85X105X25 | 449 | 85 | 105 | 25 | 48600 | 106000 | 4900 |
| 90 | RNAO90X105X26 | 323 | 90 | 105 | 26 | 42500 | 129000 | 4900 |
| RNAO90X110X30 | 600 | 90 | 110 | 30 | 58000 | 129000 | 4900 | |
| 100 | RNAO100X120X30 | 671 | 100 | 120 | 30 | 58100 | 152000 | 4900 |
| 130 | RNAO130X150X24 | 130 | 150 | 24 | 50000 | 158000 | 3100 |
توجه: ▲ دو ردیف
