جزئیات محصول:
|
| نام: | غلتک سوزنی مسابقه ماشینکاری شده | نوع بلبرینگ سوزنی: | مسابقه ماشینکاری شده با حلقه داخلی قابل جداسازی اختیاری |
|---|---|---|---|
| تعداد ردیف غلتک: | تک ردیف | نوع مهر: | مهر و موم شده، لبه لاستیکی در هر دو طرف |
| مواد بلبرینگ: | بلبرینگ فولاد با کیفیت 52100 | مواد قفس: | فولاد |
| اینچ - متریک: | اینچ | عناصر نورد: | سوزن های دقیق با هدایت قفس |
| محدوده دمای عملیاتی: | -20 تا 250 درجه فارنهایت | سفارشی: | استاندارد یا سفارشی در دسترس هستند |
| برجسته: | غلتک قفسی MR 22 SS,غلتک قفسی 52100,بلبرینگ سوزنی با سرعت بالا ماشینی مسابقه |
||

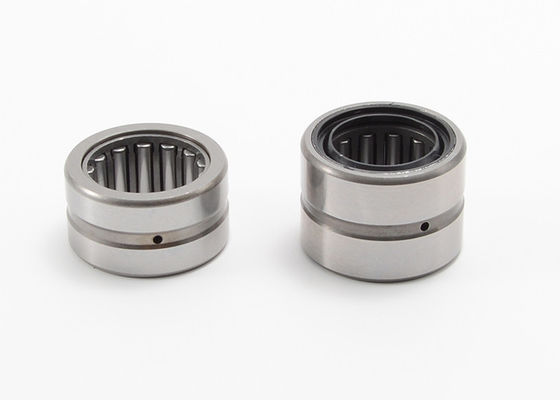

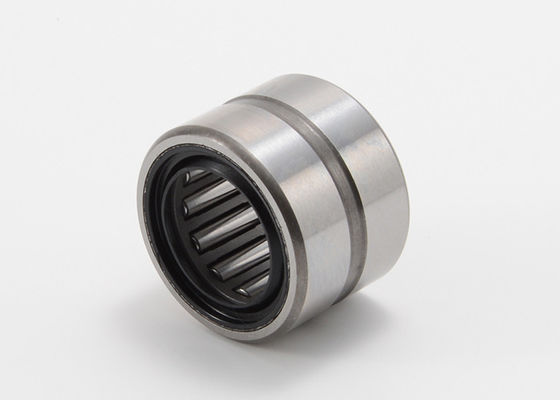

بلبرینگ غلتکی سوزنی ماشینکاری شده MR 22 SS از دو طرف قفس و مهر و موم شده است
بلبرینگ‌های سوزنی ماشینکاری شده از فولاد با کیفیت یاتاقان تولید می‌شوند و با پیکربندی‌های آب‌بندی متعدد در دسترس هستند.بلبرینگ های سوزنی دارای یک شیار روانکاری با سوراخ های شعاعی در هر دو حلقه داخلی و خارجی برای روانکاری مجدد از طریق محفظه یا شفت هستند.طرح های سفارشی، روان کننده ها و تطبیق قطری در دسترس هستند.
ویژگی های کلیدی:
یاتاقان غلتکی سوزن ماشینی مسابقه، مهر و موم شده در هر دو طرف مشخصات:
| کد بلبرینگ | حلقه داخلی | ب | دی | دبلیو | W1 | اچ | آر | ||
| +.0000 | به من. | +.0000 | به من. |
+.000 -0.005 |
+.000 -0.005 |
دیا سوراخ | حداکثر | ||
| MR 10 SS | MI 6 | .3750 | -.0004 | 1.1250 | -.0005 | 1000 | 1.010 | 5/64 | 0.025 |
| MR 12 SS | MI 8 | .5000 | -.0004 | 1.2500 | -.0005 | 1000 | 1.010 | 5/64 | 0.040 |
| MR 14 SS | MI 10 | .6250 | -.0004 | 1.3750 | -.0005 | 1000 | 1.010 | 5/64 | 0.040 |
| MR 16 SS | MI 12 | .7500 | -.0005 | 1.5000 | -.0005 | 1000 | 1.010 | 5/64 | 0.040 |
| MI 13 | .8125 | -.0005 | 1.5000 | -.0005 | 1000 | 1.010 | 5/64 | 0.040 | |
| MR 18 SS | MI 14 | .8750 | -.0005 | 1.6250 | -.0005 | 1.250 | 1.260 | 3/32 | 0.040 |
| MI 15 | .9375 | -.0005 | 1.6250 | -.0005 | 1.250 | 1.260 | 3/32 | 0.040 | |
| MR 20 SS | MI 16 | 1.0000 | -.0005 | 1.7500 | -.0005 | 1.250 | 1.260 | 3/32 | 0.040 |
| MR 22 SS | MI 17 | 1.0625 | -.0005 | 1.8750 | -.0005 | 1.250 | 1.260 | 3/32 | 0.040 |
| MI 18 | 1.1250 | -.0005 | 1.8750 | -.0005 | 1.250 | 1.260 | 3/32 | 0.040 | |
| MR 24 SS | MI 19 | 1.1875 | -.0005 | 2.0625 | -.0006 | 1.250 | 1.260 | 3/32 | 060 |
| MI 20 | 1.2500 | -.0005 | 2.0625 | -.0006 | 1.250 | 1.260 | 3/32 | 060 | |
| MR 26 SS | MI 21 | 1.3125 | -.0005 | 2.1875 | -.0006 | 1.250 | 1.260 | 3/32 | 060 |
| MI 22 4S | 1.3750 | -.0005 | 2.1875 | -.0006 | 1.250 | 1.260 | 3/32 | 060 | |
| MR 28 SS | MI 22 | 1.3750 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 3/32 | 060 |
| MI 23 | 1.4375 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 3/32 | 060 | |
| MI 24 | 1.5000 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 3/32 | 060 | |
| MR 30 SS | MI 25 4S | 1.5625 | -.0005 | 2.4375 | -.0006 | 1.250 | 1.260 | 3/32 | 060 |
| MR 32 SS | MI 25 | 1.5625 | -.0005 | 2.5625 | -.0006 | 1.250 | 1.260 | 3/32 | 060 |
| MI 26 | 1.6250 | -.0005 | 2.5625 | -.0006 | 1.250 | 1.260 | 3/32 | 060 | |
| MI 27 | 1.6875 | -.0005 | 2.5625 | -.0006 | 1.250 | 1.260 | 3/32 | 060 | |
| MR 36 SS | MI 28 | 1.7500 | -.0005 | 3.0000 | -.0006 | 1.750 | 1.760 | 1/8 | 060 |
| MI 30 | 1.8750 | -.0005 | 3.0000 | -.0006 | 1.750 | 1.760 | 1/8 | 060 | |
| MR 40 SS | MI 31 | 1.9375 | -.0005 | 3.2500 | -.0006 | 1.750 | 1.760 | 1/8 | 0.080 |
| MI 32 | 20000 | -.0005 | 3.2500 | -.0006 | 1.750 | 1.760 | 1/8 | 0.080 | |
| MI 34 | 2.1250 | -.0005 | 3.2500 | -.0006 | 1.750 | 1.760 | 1/8 | 0.080 | |
| MR 44 SS | MI 35 | 2.1875 | -.0006 | 3.5000 | -.0080 | 1.750 | 1.760 | 1/8 | 0.080 |
| MI 36 | 2.2500 | -.0006 | 3.5000 | -.0080 | 1.750 | 1.760 | 1/8 | 0.080 | |
| MR 48 SS | MI 38 | 2.3750 | -.0006 | 3.7500 | -.0080 | 1.750 | 1.760 | 1/8 | 0.080 |
| MI 39 | 2.4375 | -.0006 | 3.7500 | -.0080 | 1.750 | 1.760 | 1/8 | 0.080 | |
| MI 40 | 2.5000 | -.0006 | 3.7500 | -.0080 | 1.750 | 1.760 | 1/8 | 0.080 | |
| MR 52 SS | MI 42 | 2.6250 | -.0006 | 4.2500 | -.0080 | 1.750 | 1.760 | 3/16 | 0.080 |
| MI 44 | 2.7500 | -.0006 | 4.2500 | -.0080 | 1.750 | 1.760 | 3/16 | 0.080 | |
| MR 56 SS | MI 46 | 2.8750 | -.0006 | 4.5000 | -.0080 | 2000 | 2.010 | 3/16 | 0.080 |
| MI 47 | 2.9375 | -.0006 | 4.5000 | -.0080 | 2000 | 2.010 | 3/16 | 0.080 | |
| MI 48 | 3.0000 | -.0006 | 4.5000 | -.0080 | 2000 | 2.010 | 3/16 | 0.080 | |
| MR 60 SS | MI 50 | 3.1250 | -.0006 | 4.7500 | -.0080 | 2000 | 2.010 | 3/16 | .100 |
| MI 52 | 3.2500 | -.0006 | 4.7500 | -.0080 | 2000 | 2.010 | 3/16 | .100 | |
| MR 64 SS | MI 54 | 3.3750 | -.0080 | 5.0000 | -.0010 | 2000 | 2.010 | 3/16 | .100 |
| MI 56 | 3.5000 | -.0080 | 5.0000 | -.0010 | 2000 | 2.010 | 3/16 | .100 | |
| MR 68 SS | MI 58 | 3.6250 | -.0080 | 5.2500 | -.0010 | 2000 | 2.010 | 3/16 | .100 |
| MI 60 | 3.7500 | -.0080 | 5.2500 | -.0010 | 2000 | 2.010 | 3/16 | .100 |
| کد بلبرینگ | حلقه داخلی | دیا شفت. | رتبه بندی بار پایه | ||||
| چرخش.شفت | به من. | شفت STAT | به من. | STA.(پوند) | DYN.(پوند) | ||
| MR 10 SS | MI 6 | .3755 | -.0005 | .3747 | -.0005 | 4300 | 4320 |
| MR 12 SS | MI 8 | .5005 | -.0005 | .4997 | -.0005 | 5400 | 4990 |
| MR 14 SS | MI 10 | .6255 | -.0005 | .6247 | -.0005 | 6000 | 5280 |
| MR 16 SS | MI 12 | .7505 | -.0005 | .7490 | -.0005 | 7100 | 5840 |
| MI 13 | .8129 | -.0005 | .8121 | -.0005 | 7100 | 5840 | |
| MR 18 SS | MI 14 | .8754 | -.0005 | .8746 | -.0005 | 12200 | 8720 |
| MI 15 | .9379 | -.0005 | .9371 | -.0005 | 12200 | 8720 | |
| MR 20 SS | MI 16 | 10004 | -.0005 | .9996 | -.0005 | 13100 | 9020 |
| MR 22 SS | MI 17 | 1.0630 | -.0005 | 1.0621 | -.0005 | 14700 | 9640 |
| MI 18 | 1.1255 | -.0005 | 1.1246 | -.0005 | 14700 | 9640 | |
| MR 24 SS | MI 19 | 1.1880 | -.0005 | 1.1871 | -.0005 | 15500 | 10300 |
| MI 20 | 1.2505 | -.0005 | 1.2496 | -.0005 | 15500 | 10300 | |
| MR 26 SS | MI 21 | 1.3130 | -.0005 | 1.3121 | -.0005 | 16400 | 10600 |
| MI 22 4S | 1.3755 | -.0005 | 1.3746 | -.0005 | 16400 | 10600 | |
| MR 28 SS | MI 22 | 1.3755 | -.0005 | 1.3746 | -.0005 | 18100 | 11200 |
| MI 23 | 1.4380 | -.0005 | 1.4371 | -.0005 | 18100 | 11200 | |
| MI 24 | 1.5005 | -.0005 | 1.4996 | -.0005 | 18100 | 11200 | |
| MR 30 SS | MI 25 4S | 1.5630 | -.0005 | 1.5621 | -.0005 | 19000 | 11400 |
| MR 32 SS | MI 25 | 1.5630 | -.0005 | 1.5621 | -.0005 | 20700 | 12000 |
| MI 26 | 1.6255 | -.0005 | 1.6246 | -.0005 | 20700 | 12000 | |
| MI 27 | 1.6880 | -.0005 | 1.6871 | -.0005 | 20700 | 12000 | |
| MR 36 SS | MI 28 | 1.7505 | -.0005 | 1.7496 | -.0005 | 39100 | 22400 |
| MI 30 | 1.8755 | -.0005 | 1.8746 | -.0005 | 39100 | 22400 | |
| MR 40 SS | MI 31 | 1.9380 | -.0005 | 1.9371 | -.0005 | 42900 | 23400 |
| MI 32 | 20005 | -.0005 | 1.9996 | -.0005 | 42900 | 23400 | |
| MI 34 | 2.1258 | -.0005 | 2.1247 | -.0005 | 42900 | 23400 | |
| MR 44 SS | MI 35 | 2.1883 | -.0080 | 2.1872 | -.0080 | 46700 | 24500 |
| MI 36 | 2.2508 | -.0080 | 2.2497 | -.0080 | 46700 | 24500 | |
| MR 48 SS | MI 38 | 2.3758 | -.0080 | 2.3747 | -.0080 | 52300 | 26100 |
| MI 39 | 2.4383 | -.0080 | 2.4372 | -.0080 | 52300 | 26100 | |
| MI 40 | 2.5008 | -.0080 | 2.4997 | -.0080 | 52300 | 26100 | |
| MR 52 SS | MI 42 | 2.6258 | -.0080 | 2.6247 | -.0080 | 54300 | 25100 |
| MI 44 | 2.7508 | -.0080 | 2.7497 | -.0080 | 54300 | 25100 | |
| MR 56 SS | MI 46 | 2.8758 | -.0080 | 2.8747 | -.0080 | 71600 | 31300 |
| MI 47 | 2.9383 | -.0080 | 2.9372 | -.0080 | 71600 | 31300 | |
| MI 48 | 3.0008 | -.0080 | 2.9997 | -.0080 | 71600 | 31300 | |
| MR 60 SS | MI 50 | 3.1260 | -.0080 | 3.1246 | -.0080 | 74700 | 31600 |
| MI 52 | 3.2510 | -.0080 | 3.2496 | -.0080 | 74700 | 31600 | |
| MR 64 SS | MI 54 | 3.3758 | -.0010 | 3.3746 | -.0010 | 80400 | 32800 |
| MI 56 | 3.5008 | -.0010 | 3.4996 | -.0010 | 80400 | 32800 | |
| MR 68 SS | MI 58 | 3.6258 | -.0010 | 3.6246 | -.0010 | 86200 | 34000 |
| MI 60 | 3.7508 | -.0010 | 3.7496 | -.0010 | 86200 | 34000 | |
