جزئیات محصول:
|
| نام: | رولبرینگ سوزنی شعاعی | نوع بلبرینگ سوزنی: | غلتک سوزنی مسابقه ماشینکاری شده بدون حلقه داخلی |
|---|---|---|---|
| مواد بلبرینگ: | فولاد بلبرینگ 52100 | محفظه: | باز، بدون مهر و موم |
| نگهدارنده (قفس): | بله با قفس | تعداد ردیف غلتک: | تک ردیف |
| عناصر نورد: | غلتک های سوزن دقیق هدایت شونده قفس | نوع سوراخ روغن کاری: | شیار و سوراخ روانکاری حلقوی |
| ویژگی های دیگر: | 2 Rib Outer Ring | حلقه بیرونی 2 دنده | Steel Cage | قفس فولادی | Hea | سفارشی: | استاندارد یا سفارشی در دسترس هستند |
| برجسته: | 52100 سوزن بلبرینگ سنگین,رولبرینگ استوانه ای شعاعی تک ردیف,رولبرینگ استوانه ای شعاعی MR 22 N |
||

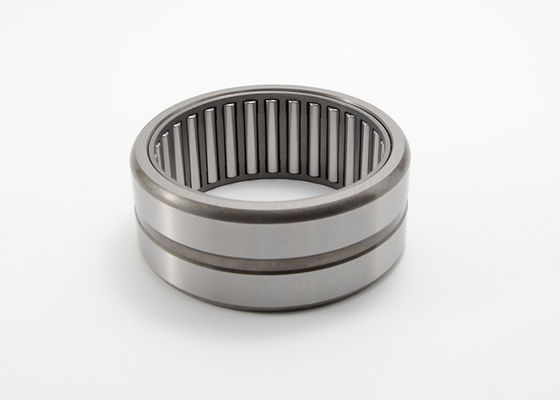

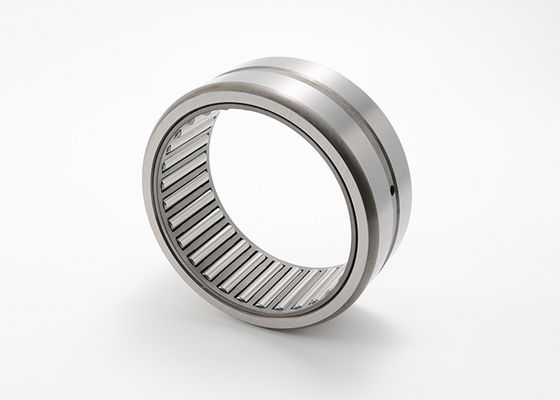

غلتک سوزنی سنگین شعاعی بدون حلقه داخلی با عرض باریک MR 22 N
مجموعه یاتاقان‌های نصب نشده متشکل از دستگاه‌های دقیق سخت شده برای غذاخوری و راهروهای بیرونی با عناصر نورد سوزنی کامل یا جدا شده (قفس).بسته به می تواند زمینی یا غلتکی سواری باشد و با چندین گزینه آب بندی در دسترس باشد.یاتاقان‌های سوزنی مسابقه ماشینکاری شده در هنگام پشتیبانی از شفت‌های دوار با بارهای شعاعی، راه‌حلی ضد اصطکاک ارائه می‌کنند.
بلبرینگ غلتکی سوزنی سنگین شعاعی بدون حلقه داخلی با عرض باریک سری MR:
|
کد بلبرینگ |
حلقه داخلی |
ب | D | دبلیو | W1 | اچ | آر | ||
| +.0000 | به من. | +.0000 | به من. |
+.000 -0.005 |
+.000 -0.005 |
دیا سوراخ | حداکثر | ||
| MR 10 N | MI 6 N | .3750 | -.0004 | 1.1250 | -.0005 | .750 | .760 | 5/64 | 0.025 |
| MR 10 N | MI 7 N | .4375 | -.0004 | 1.1250 | -.0005 | .750 | .760 | 5/64 | 0.025 |
| MR 10 | MI 6 | .3750 | -.0004 | 1.1250 | -.0005 | 1000 | 1.010 | 5/64 | 0.025 |
| MR 12 N | MI 8 N | .5000 | -.0004 | 1.2500 | -.0005 | .750 | .760 | 5/64 | 0.040 |
| MR 12 N | MI 9 N | .5625 | -.0004 | 1.2500 | -.0005 | .750 | .760 | 5/64 | 0.040 |
| MR 12 | MI 8 | .5000 | -.0004 | 1.2500 | -.0005 | 1000 | 1.010 | 5/64 | 0.040 |
| MR 14 N | MI 10 N | .6250 | -.0004 | 1.3750 | -.0005 | .750 | .760 | 5/64 | 0.040 |
| MR 14 N | MI 11 N | .6875 | -.0004 | 1.3750 | -.0005 | .750 | .760 | 5/64 | 0.040 |
| MR 14 | MI 10 | .6250 | -.0004 | 1.3750 | -.0005 | 1000 | 1.010 | 5/64 | 0.040 |
| MR 16 N | MI 12 N | .7500 | -.0004 | 1.5000 | -.0005 | .750 | .760 | 5/64 | 0.040 |
| MR 16 N | MI 13 N | .8125 | -.0004 | 1.5000 | -.0005 | .750 | .760 | 5/64 | 0.040 |
| MR 16 | MI 12 | .7500 | -.0004 | 1.5000 | -.0005 | 1000 | 1.010 | 5/64 | 0.040 |
| MR 16 | MI 13 | .8125 | -.0004 | 1.5000 | -.0005 | 1000 | 1.010 | 5/64 | 0.040 |
| MR 18 N | MI 14 N | .8750 | -.0005 | 1.6250 | -.0005 | 1000 | 1.010 | 3/32 | 0.040 |
| MR 18 N | MI 15 N | .9375 | -.0005 | 1.6250 | -.0005 | 1000 | 1.010 | 3/32 | 0.040 |
| MR 18 | MI 14 | .8750 | -.0005 | 1.6250 | -.0005 | 1.250 | 1.260 | 3/32 | 0.040 |
| MR 18 | MI 15 | .9375 | -.0005 | 1.6250 | -.0005 | 1.250 | 1.260 | 3/32 | 0.040 |
| MR 20 N | MI 16 N | 1.0000 | -.0005 | 1.7500 | -.0005 | 1000 | 1.010 | 3/32 | 0.040 |
| MR 20 | MI 16 | 1.0000 | -.0005 | 1.7500 | -.0005 | 1.250 | 1.260 | 3/32 | 0.040 |
| MR 22 N | MI 18 N | 1.1250 | -.0005 | 1.8750 | -.0005 | 1000 | 1.010 | 3/32 | 0.040 |
| MR 22 | MI 17 | 1.0625 | -.0005 | 1.8750 | -.0005 | 1.250 | 1.260 | 3/32 | 0.040 |
| MR 22 | MI 18 | 1.1250 | -.0005 | 1.8750 | -.0005 | 1.250 | 1.260 | 3/32 | 0.040 |
| MR 24 N | MI 20N | 1.2500 | -.0005 | 2.0625 | -.0006 | 1000 | 1.010 | 3/32 | 060 |
| MR 24 | MI 19 | 1.1875 | -.0005 | 2.0625 | -.0006 | 1.250 | 1.260 | 3/32 | 060 |
| MR 24 | MI 20 | 1.2500 | -.0005 | 2.0625 | -.0006 | 1.250 | 1.260 | 3/32 | 060 |
| MR 26 N | MI 21 N | 1.3125 | -.0005 | 2.1875 | -.0006 | 1000 | 1.010 | 3/32 | 060 |
| MR 26 | MI 21 | 1.3125 | -.0005 | 2.1875 | -.0006 | 1.250 | 1.260 | 3/32 | 060 |
| MR 26 | MI 22 4S | 1.3750 | -.0005 | 2.1875 | -.0006 | 1.250 | 1.260 | 3/32 | 060 |
| MR 28 N | MI 24 N | 1.5000 | -.0005 | 2.3125 | -.0006 | 1000 | 1.010 | 3/32 | 060 |
| MR 28 | MI 22 | 1.3750 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 3/32 | 060 |
| MR 28 | MI 23 | 1.4375 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 3/32 | 060 |
| MR 28 | MI 24 | 1.5000 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 3/32 | 060 |
| MR 30 | MI 25 4S | 1.5625 | -.0005 | 2.4375 | -.0006 | 1.250 | 1.260 | 3/32 | 060 |
| MR 31 | MI 26 2S | 1.6250 | -.0005 | 2.5000 | -.0006 | 1.250 | 1.260 | 3/32 | 060 |
| MR 32 N | MI 26 N | 1.6250 | -.0005 | 2.5625 | -.0006 | 1000 | 1.010 | 3/32 | 060 |
| MR 32 | MI 25 | 1.5625 | -.0005 | 2.5625 | -.0006 | 1.250 | 1.260 | 3/32 | 060 |
| MR 32 | MI 26 | 1.6250 | -.0005 | 2.5625 | -.0006 | 1.250 | 1.260 | 3/32 | 060 |
| MR 32 | MI 27 | 1.6875 | -.0005 | 2.5625 | -.0006 | 1.250 | 1.260 | 3/32 | 060 |
| MR 36 N | MI 28 N | 1.7500 | -.0005 | 3.0000 | -.0006 | 1.500 | 1.510 | 1/8 | 060 |
| MR 36 | MI 28 | 1.7500 | -.0005 | 3.0000 | -.0006 | 1.750 | 1.760 | 1/8 | 060 |
| MR 36 | MI 30 | 1.8750 | -.0005 | 3.0000 | -.0006 | 1.750 | 1.760 | 1/8 | 060 |
| MR 40 N | MI 32 N | 20000 | -.0005 | 3.2500 | -.0008 | 1.500 | 1.510 | 1/8 | 0.080 |
| MR 40 | MI 31 | 1.9375 | -.0005 | 3.2500 | -.0008 | 1.750 | 1.760 | 1/8 | 0.080 |
| MR 40 | MI 32 | 20000 | -.0005 | 3.2500 | -.0008 | 1.750 | 1.760 | 1/8 | 0.080 |
| MR 40 | MI 34 | 2.1250 | -.0005 | 3.2500 | -.0008 | 1.750 | 1.760 | 1/8 | 0.080 |
|
کد بلبرینگ |
حلقه داخلی |
دیا شفت. | رتبه بندی بار پایه | ||||
| چرخش.شفت | به من. | شفت STAT | به من. | STA. | DYN. | ||
| MR 10 N | MI 6 N | .3755 | -.0005 | .3747 | -.0005 | 4300 | 4320 |
| MR 10 N | MI 7 N | .4380 | -.0005 | .4372 | -.0005 | 4300 | 4320 |
| MR 10 | MI 6 | .3755 | -.0005 | .3747 | -.0005 | 6500 | 5930 |
| MR12 N | MI 8 N | .5005 | -.0005 | .4997 | -.0005 | 5400 | 4990 |
| MR 12 N | MI 9 N | .5630 | -.0005 | .5623 | -.0005 | 5400 | 4990 |
| MR 12 | MI 8 | .5005 | -.0005 | .4997 | -.0005 | 8100 | 6830 |
| MR 14 N | MI 10 N | .6255 | -.0005 | .6247 | -.0005 | 6000 | 5280 |
| MR 14 N | MI 11 N | .6880 | -.0005 | .6872 | -.0005 | 6000 | 5280 |
| MR 14 | MI 10 | .6255 | -.0005 | .6247 | -.0005 | 9000 | 7240 |
| MR 16 N | MI 12 N | .7505 | -.0005 | .7497 | -.0005 | 7100 | 5840 |
| MR 16 N | MI 13 N | .8129 | -.0005 | .8121 | -.0005 | 7100 | 5840 |
| MR 16 | MI 12 | .7505 | -.0005 | .7497 | -.0005 | 10600 | 8000 |
| MR 16 | MI 13 | .8129 | -.0005 | .8121 | -.0005 | 10600 | 8000 |
| MR 18 N | MI 14 N | .8754 | -.0005 | .8746 | -.0005 | 12200 | 8720 |
| MR 18 N | MI 15 N | .9379 | -.0005 | .9371 | -.0005 | 12200 | 8720 |
| MR 18 | MI 14 | .8754 | -.0005 | .8746 | -.0005 | 16300 | 10900 |
| MR 18 | MI 15 | .9379 | -.0005 | .9371 | -.0005 | 16300 | 10900 |
| MR 20 N | MI 16 N | 10004 | -.0005 | .9996 | -.0005 | 13100 | 9020 |
| MR 20 | MI 16 | 10004 | -.0005 | .9996 | -.0005 | 17500 | 11300 |
| MR 22 N | MI 18 N | 1.1255 | -.0005 | 1.1246 | -.0005 | 14700 | 9640 |
| MR 22 | MI 17 | 1.0630 | -.0005 | 1.0621 | -.0005 | 19700 | 12100 |
| MR 22 | MI 18 | 1.1255 | -.0005 | 1.1246 | -.0005 | 19700 | 12100 |
| MR 24 N | MI 20 N | 1.2505 | -.0005 | 1.2496 | -.0005 | 15500 | 10300 |
| MR 24 | MI 19 | 1.1880 | -.0005 | 1.1871 | -.0005 | 20800 | 13000 |
| MR 24 | MI 20 | 1.2505 | -.0005 | 1.2496 | -.0005 | 20800 | 13000 |
| MR 26 N | MI 21 N | 1.3130 | -.0005 | 1.3121 | -.0005 | 16400 | 1060 |
| MR 26 | MI 21 | 1.3130 | -.0005 | 1.3121 | -.0005 | 22100 | 13300 |
| MR 26 | MI 22 4S | 1.3755 | -.0005 | 1.3746 | -.0005 | 22100 | 13300 |
| MR 28 N | MI 24 N | 1.5005 | -.0005 | 1.4996 | -.0005 | 18100 | 11200 |
| MR 28 | MI 22 | 1.3755 | -.0005 | 1.3746 | -.0005 | 24400 | 14100 |
| MR 28 | MI 23 | 1.4380 | -.0005 | 1.4371 | -.0005 | 24400 | 14100 |
| MR 28 | MI 24 | 1.5005 | -.0005 | 1.4996 | -.0005 | 24400 | 14400 |
| MR 30 | MI 25 4S | 1.5630 | -.0005 | 1.5621 | -.0005 | 25600 | 14400 |
| MR 31 | MI 26 2S | 1.6255 | -.0005 | 1.6246 | -.0005 | 22400 | 12400 |
| MR 32 N | MI 26 N | 1.6255 | -.0005 | 1.6246 | -.0005 | 20700 | 12000 |
| MR 32 | MI 25 | 1.5630 | -.0005 | 1.5621 | -.0005 | 27900 | 15200 |
| MR 32 | MI 26 | 1.6255 | -.0005 | 1.6246 | -.0005 | 27900 | 15200 |
| MR 32 | MI 27 | 1.6880 | -.0005 | 1.6871 | -.0005 | 27900 | 15200 |
| MR 36 N | MI 28 N | 1.7505 | -.0005 | 1.7496 | -.0005 | 39100 | 22400 |
| MR 36 | MI 28 | 1.7505 | -.0005 | 1.7496 | -.0005 | 47400 | 26000 |
| MR 36 | MI 30 | 1.8755 | -.0005 | 1.8746 | -.0005 | 47400 | 26000 |
| MR 40 N | MI 32 N | 20005 | -.0005 | 1.9996 | -.0005 | 42900 | 23400 |
| MR 40 | MI 31 | 1.9380 | -.0005 | 1.9371 | -.0005 | 52100 | 27200 |
| MR 40 | MI 32 | 20005 | -.0005 | 1.9996 | -.0005 | 52100 | 27200 |
| MR 40 | MI 34 | 2.1258 | -.0005 | 2.1247 | -.0005 | 52100 | 27200 |
