جزئیات محصول:
|
| نام: | غلتک سوزنی ماشینکاری شده با حلقه داخلی قابل جابجایی | نوع بلبرینگ سوزنی: | بلبرینگ سوزنی ماشینکاری شده با حلقه داخلی |
|---|---|---|---|
| مواد: | فولاد کروم 100Cr6، GCr15، AISI 52100 | نوع حلقه بیرونی: | ماشینکاری شده (جامد) |
| نوع بسته شدن: | باز کن | قابلیت تراز کردن: | بدون |
| قفس: | ورق فلز | پوشش: | بدون |
| تعداد فلنج، حلقه بیرونی: | 2 | ترخیص داخلی شعاعی: | CN |
| قابلیت روغن کاری مجدد: | شیار روغن کاری و سوراخ روغن روی حلقه بیرونی | سفارشی: | استاندارد یا سفارشی در دسترس هستند |
| برجسته: | غلتک سوزنی تک ردیفه ماشین کاری شده,بلبرینگ سوزنی فلنجی gcr15,یاتاقان سوزنی فلنج دار NA4912 |
||

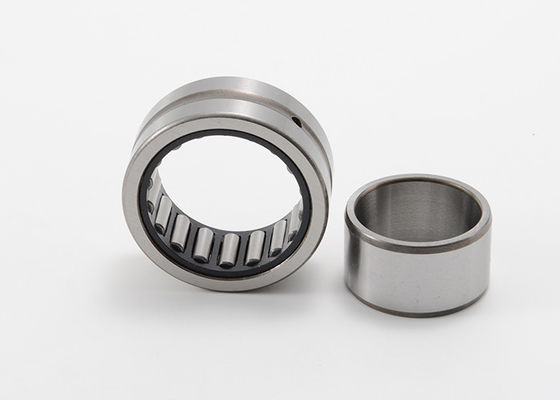

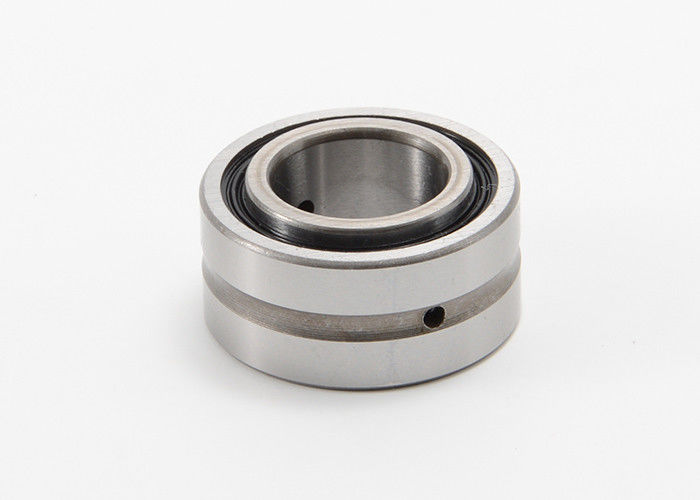

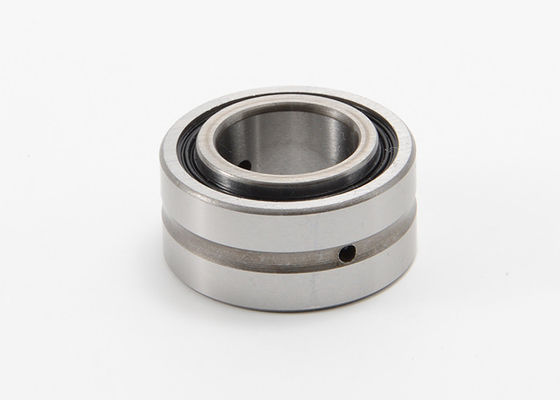

غلتک سوزنی ماشینکاری شده با حلقه داخلی و فلنج های قابل جابجایی NA4912
رولبرینگ های سوزنی تک ردیفی دارای غلتک های استوانه ای هستند که نسبت به طول آنها قطر کمی دارند.یاتاقان ها به دلیل تعداد زیاد غلتک ها ظرفیت حمل بار بالایی دارند.حلقه بیرونی شامل دو فلنج یکپارچه برای هدایت محوری یاتاقان و یک شیار حلقوی با یک یا چند سوراخ روانکاری برای تسهیل روانکاری مجدد است.
حلقه داخلی هیچ شانه ای در این بلبرینگ ندارد.برای این منظور می توان به ترتیب حلقه داخلی، حلقه بیرونی، مجموعه کامل سوزن و قفس را سوار کرد.این بلبرینگ تغییر محوری شفت و محفظه بیرونی را محدود نمی کند.از آنجایی که قفس سوزن ها را جدا می کند تا اصطکاک را کاهش دهد.می توان از آن برای قطعات با سرعت چرخش بالا استفاده کرد.
غلتک سوزنی ماشینکاری شده با حلقه داخلی قابل جابجایی و با فلنج مشخصات:
|
شفت قطر |
نام بلبرینگ |
جرم تقریبا |
ابعاد مرزی | رتبه بندی بار پایه | محدود کردن سرعت | ||||||
| کد فعلی | کد اصلی | د | Fw | دی | ب | پویا | استاتیک | روغن | |||
| میلی متر | g | میلی متر | ن | دور در دقیقه | |||||||
| 50 | NKI 50/25 | TAFI506825 | 262 | 50 | 55 | 68 | 25 | 32000 | 78000 | 7500 | |
| NA4910 | 4544910 | 264 | 50 | 58 | 72 | 22 | 41000 | 72000 | 7500 | ||
| NA5910 | 50 | 58 | 72 | 30 | |||||||
| NA6910 | 6534910 | 457 | 50 | 58 | 72 | 40 | 68000 | 135000 | 7500 | ||
| NKIS50 | 510 | 50 | 60 | 80 | 28 | 60000 | 95000 | 7500 | |||
| NKI 50/35 | TAFI506835 | 50 | 55 | 68 | 35 | 53000 | 118000 | 7500 | |||
| 55 | NKI 55/35 | 357 | 55 | 60 | 72 | 35 | 48000 | 126800 | 7500 | ||
| NA4911 | 4544911 | 386 | 55 | 63 | 80 | 25 | 50600 | 96580 | 7500 | ||
| NA5911 | 55 | 63 | 80 | 34 | |||||||
| NA6911 | 6534911 | 790 | 55 | 63 | 80 | 45 | 82560 | 172000 | 7500 | ||
| 60 | NKI 60/25 | 388 | 60 | 68 | 82 | 25 | 35500 | 85000 | 7000 | ||
| NA4912 | 4544912 | 412 | 60 | 68 | 85 | 25 | 52800 | 110500 | 6500 | ||
| NA5912 | 614 | 60 | 68 | 85 | 34 | ||||||
| NA6912 | 6534612 | 798 | 60 | 68 | 85 | 45 | 88500 | 186000 | 6500 | ||
| NKIS60 | 550 | 60 | 70 | 90 | 28 | 65000 | 110000 | 6500 | |||
| 65 | NA4913 | 4544913 | 435 | 65 | 72 | 90 | 25 | 57500 | 110500 | 6500 | |
| NA6913 | 6534913 | 821 | 65 | 72 | 90 | 45 | 87600 | 194500 | 6500 | ||
| NKI 65/25 | 65 | 73 | 90 | 25 | 53000 | 100000 | 6500 | ||||
| NKI 65/35 | 65 | 73 | 90 | 35 | 75000 | 156000 | 6500 | ||||
| 70 | NA4914 | 4544914 | 712 | 70 | 80 | 100 | 30 | 79000 | 154000 | 5500 | |
| NA6914 | 6534914 | 1326 | 70 | 80 | 100 | 54 | 121000 | 263000 | 5500 | ||
| NKI 70/35 | 70 | 80 | 95 | 35 | 78000 | 184000 | 5500 | ||||
| 75 | NA4915 | 4544915 | 765 | 75 | 85 | 105 | 30 | 82000 | 158000 | 5500 | |
| NA5915 | 1130 | 75 | 85 | 105 | 40 | ||||||
| NA6915 | 6534915 | 1429 | 75 | 85 | 105 | 54 | 128000 | 272000 | 5500 | ||
| 80 | NA4916 | 4544916 | 870 | 80 | 90 | 110 | 30 | 81000 | 170500 | 5500 | |
| NA6916 | 6534916 | 1510 | 80 | 90 | 110 | 54 | 130500 | 280600 | 5000 | ||
| NKI 80/35 | 80 | 90 | 110 | 35 | 103000 | 208000 | 5000 | ||||
| 85 | NKI 85/26 | 85 | 95 | 115 | 26 | 73000 | 137000 | 4800 | |||
| NKI 85/36 | 1040 | 85 | 95 | 115 | 36 | 107000 | 223000 | 4800 | |||
| NA4917 | 4544917 | 1250 | 85 | 100 | 120 | 35 | 111000 | 237000 | 4600 | ||
| NA6917 | 6534917 | 2200 | 85 | 100 | 120 | 63 | 166000 | 400000 | 4600 | ||
| 90 | NKI 90/26 | 90 | 100 | 120 | 26 | 26000 | 146000 | 4600 | |||
| NA4918 | 4544918 | 1312 | 90 | 105 | 125 | 35 | 114000 | 250000 | 4600 | ||
| NA6918 | 6534918 | 2310 | 90 | 105 | 125 | 63 | 172000 | 425000 | 4600 | ||
| 95 | NA4919 | 4544919 | 1371 | 95 | 110 | 130 | 35 | 116000 | 260000 | 4200 | |
| NA6919 | 6534919 | 2500 | 95 | 110 | 130 | 63 | 174000 | 440000 | 4200 | ||
| NKI 95/26 | 95 | 105 | 125 | 26 | 78000 | 115000 | 4200 | ||||
| NKI 95/36 | 95 | 105 | 125 | 36 | 114000 | 250000 |
4200 |
||||
| 100 | NA4920 | 4544920 | 1900 | 100 | 115 | 140 | 40 | 12000 | 274000 | 4000 |
| NKI100/30 | 100 | 110 | 130 | 30 | 98000 | 210000 | 4000 | |||
| 110 | NA4922 | 4544922 | 2070 | 110 | 125 | 150 | 40 | 132000 | 290000 | 3700 |
| NA4822 | 1080 | 110 | 120 | 140 | 30 | 94000 | 216000 | 3900 | ||
| 120 | NA4924 | 4544924 | 2860 | 120 | 135 | 165 | 45 | 181000 | 890000 | 3400 |
| NA4824 | 1170 | 120 | 130 | 150 | 30 | 99000 | 239000 | 3600 | ||
| 130 | NA4926 | 4544926 | 3900 | 130 | 150 | 180 | 50 | 223000 | 470000 | 3100 |
| NA4826 | 1810 | 130 | 145 | 165 | 35 | 118000 | 310000 | 3200 | ||
| 140 | NA4928 | 4544928 | 4150 | 140 | 160 | 190 | 50 | 209000 | 500000 | 2900 |
| NA4828 | 1920 | 140 | 155 | 175 | 35 | 120000 | 325000 | 3000 | ||
| 150 | NA4830 | 2720 | 150 | 165 | 190 | 40 | 152000 | 400000 | 2800 | |
| 160 | NA4832 | 2890 | 160 | 175 | 200 | 40 | 160000 | 435000 | 2700 | |
| 170 | NA4834 | 3960 | 170 | 185 | 215 | 45 | 185000 | 510000 | 2500 | |
| 180 | NA4836 | 4200 | 180 | 195 | 225 | 45 | 194000 | 550000 | 2400 | |
| 190 | NA4838 | 5600 | 190 | 210 | 240 | 50 | 227000 | 690000 | 2300 | |
| 200 | NA4840 | 5840 | 200 | 220 | 250 | 50 | 230000 | 720000 | 2200 | |
| 220 | NA4844 | 6380 | 220 | 240 | 270 | 50 | 243000 | 790000 | 2000 | |
| 240 | NA4848 | 10000 | 240 | 265 | 300 | 60 | 355000 | 1080000 | 1800 | |
| 260 | NA4852 | 4524852 | 11300 | 260 | 285 | 320 | 60 | 370000 | 1160000 | 1700 |
