جزئیات محصول:
|
| نام: | میله های اتصال از غلتک سوزن و بلبرینگ مونتاژ قفس استفاده می کنند | دسته بندی: | مونتاژ غلتک سوزنی و قفس |
|---|---|---|---|
| راه حل های آب بندی: | باز، بدون مهر و موم | اندازه: | قطر شفت از 8 تا 20 میلی متر |
| عناصر نورد: | غلتک سوزن | مواد قفس: | فولاد |
| مواد غلتکی سوزن: | بلبرینگ فولاد با کیفیت | درمان سطحی: | سفارشی |
| برجسته: | غلتک سوزنی 8 میلی متری,مجموعه قفس غلتکی سوزنی میله های اتصال,غلتک سوزنی 20 میلی متری |
||

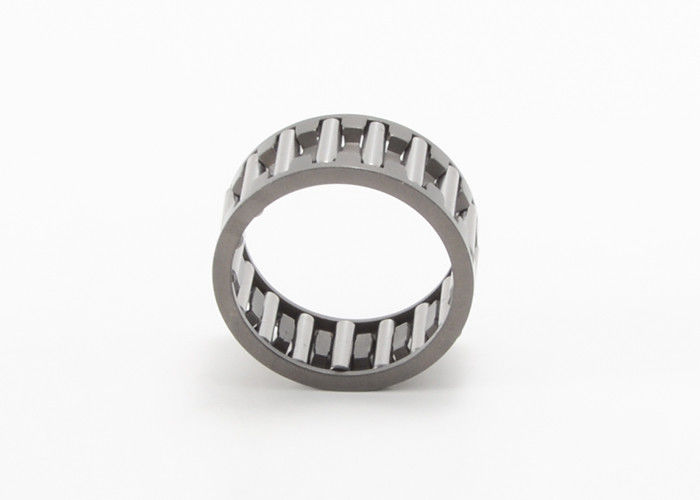

میله های اتصال از غلتک سوزنی و بلبرینگ مونتاژ قفس KBK10X14X12 استفاده می کنند
مونتاژ غلتک سوزن و قفس با استفاده از میله عمدتاً برای موتور، کمپرسور و سایر راهنماهای میل لنگ استفاده می شود.
تعیین غلتک سوزن و مجموعه قفس استفاده از میله از حرف و عدد تشکیل شده است.حرف KZK نمایانگر مونتاژ کاج میل لنگ و KBK نشان دهنده مونتاژ پین پیستون است.
غلتک سوزنی و مجموعه قفس برای پین میل لنگ KZK قفس نوع M را با عملکرد قابل اعتماد سازگار می کند.نیاز خاصی داردسطح قفس می تواند با روکش نقره یا روکش مس باشد.
مجموعه غلتک سوزن و قفس برای پین پیستون KBK با KZK (راهنمای خارجی برای پین میل لنگ) متفاوت است.به طور داخلی روی پین پیستون هدایت می شود، بنابراین طول سوزن افزایش می یابد.
میله های اتصال از غلتک سوزن و بلبرینگ مجموعه قفس استفاده می کنند:
|
شفت قطر |
نام بلبرینگ |
جرم تقریبا |
ابعاد مرزی | رتبه بندی بار پایه | ||||
| کد فعلی | کد اصلی | Fw | ایو | قبل از میلاد مسیح | پویا | استاتیک | ||
| میلی متر | g | میلی متر | ن | |||||
| 8 | KBK8X11X10 | 39241/8 | 1.85 | 8 | 11 | 10 | 3500 | 4000 |
| KBK8X12X10 | 29242/8 | 2 | 8 | 12 | 10 | 3700 | 4100 | |
| 9 | KBK9X12X11.5 | 2.4 | 9 | 12 | 11.5 | 4200 | 4800 | |
| KBK9X12X13 | 49241/9 | 2.75 | 9 | 12 | 13 | 4600 | 5800 | |
| KBK9X12X14 | 3.5 | 9 | 12 | 14 | 4700 | 5900 | ||
| KBK9X13X12 | 39242/9 | 4.1 | 9 | 13 | 12 | 5300 | 5700 | |
| KBK9X13X12.5 | 4.9 | 9 | 13 | 12.5 | 5300 | 5700 | ||
| KBK9X13X13 | 39242/9 | 5.1 | 9 | 13 | 13 | 5350 | 5600 | |
| 10 | KBK10X13X8 | 29241/10 | 2 | 10 | 13 | 8 | 4000 | 5000 |
| KBK10X13X10 | 39241/10 | 2.4 | 10 | 13 | 10 | 4200 | 5200 | |
| KBK10X13X14.5 | 59241/10 | 5.1 | 10 | 13 | 14.5 | 5400 | 6600 | |
| KBK10X13X16 | 5.7 | 10 | 13 | 16 | 6800 | 7700 | ||
| KBK10X14X10 | 29242/10 | 3.4 | 10 | 14 | 10 | 4400 | 4600 | |
| KBK10X14X11 | 4 | 10 | 14 | 11 | 5200 | 5700 | ||
| KBK10X14X12 | 4.5 | 10 | 14 | 12 | 5400 | 6000 | ||
| KBK10X14X12.5 | 4.85 | 10 | 14 | 12.5 | 5600 | 6200 | ||
| KBK10X14X13 | 39242/10 | 5.4 | 10 | 14 | 13 | 5600 | 6200 | |
| 11 | KBK11X15X17 | 5 | 11 | 15 | 17 | 5200 | 7000 | |
| 12 | KBK12X15X13 | 49241/12 | 4.6 | 12 | 15 | 13 | 5500 | 7300 |
| KBK12X15X14.3 | 5.4 | 12 | 15 | 14.3 | 5800 | 7700 | ||
| KBK12X15X15 | 59241/12 | 5.6 | 12 | 15 | 15 | 5900 | 7800 | |
| KBK12X15X16.5 | 6.2 | 12 | 15 | 16.6 | 6800 | 9900 | ||
| KBK12X15X17 | 69241/12 | 6.3 | 12 | 15 | 17 | 7000 | 10000 | |
| KBK12X15X17.5 | 6.5 | 12 | 15 | 17.5 | 7000 | 10000 | ||
| KBK12X16X13 | 39242/12 | 6.7 | 12 | 16 | 13 | 6300 | 7600 | |
| KBK12X16X15 | 149242/12KY | 7.9 | 12 | 16 | 15 | 7500 | 9000 | |
| KBK12X16X15.5 | 8.3 | 12 | 16 | 15.5 | 7600 | 10000 | ||
| KBK12X16X16 | 59241/12 | 8.5 | 12 | 16 | 16 | 7800 | 9300 | |
| KBK12X16X17 | 59242/12 | 9.2 | 12 | 16 | 17 | 7900 | 9400 | |
| KBK12X17X14 | 8 | 12 | 17 | 14 | 8000 | 9500 | ||
| KBK12X17X14.3 | 8.4 | 12 | 17 | 14.3 | 8000 | 9500 | ||
| KBK19X17X14.8 | 8.8 | 12 | 17 | 14.8 | 8300 | 9800 | ||
| 13 | KBK13X17X14.5 | 7.1 | 13 | 17 | 14.5 | 8300 | 10200 | |
| KBK13X17X17.5 | 8.6 | 13 | 17 | 17.5 | 9500 | 12100 | ||
| 14 | KBK14X18X10 | 29241/14 | 4.6 | 14 | 18 | 10 | 6260 | 7400 |
| KBK14X18X12 | 6.6 | 14 | 18 | 12 | 6380 | 7570 | ||
| KBK14X18X13 | 39241/14 | 7.6 | 14 | 18 | 13 | 7300 | 8700 | |
| KBK14X18X14 | 6.33 | 14 | 18 | 14 | 7400 | 8800 | ||
| KBK14X18X14.5 | 8 | 14 | 18 | 14.5 | 7400 | 8800 | ||
| 14 | KBK14X18X15 | 49241/14 | 8.3 | 14 | 18 | 15 | 7600 | 8990 |
| KBK14X18X16.5 | 9.6 | 14 | 18 | 16.5 | 8800 | 9700 | ||
| KBK14X18X17 | 59241/14 | 10.1 | 14 | 18 | 17 | 8900 | 9800 | |
| KBK14X18X20 | 69241/14 | 12 | 14 | 18 | 20 | 9000 | 10100 | |
| KBK14X18X21 | 13 | 14 | 18 | 21 | 10500 | 12400 | ||
| KBK14X19X22 | 14 | 14 | 18 | 22 | 11100 | 13100 | ||
| KBK14X18X17 | 49242/14K | 10.3 | 14 | 19 | 17 | 11100 | 13100 | |
| 15 | KBK15X19X10 | 29241/15Y | 5 | 15 | 19 | 10 | 6500 | 8600 |
| KBK15X19X18 | 11 | 15 | 19 | 18 | 9900 | 11300 | ||
| KBK15X19X19 | 12 | 15 | 19 | 19 | 10100 | 12800 | ||
| KBK15X19X20 | 69241/15 | 12.9 | 15 | 19 | 20 | 11300 | 15500 | |
| KBK15X20X24 | 18.6 | 15 | 20 | 24 | 14100 | 20000 | ||
| 16 | KBK16X20X19 | SZ-433 | 12 | 16 | 20 | 19 | 11700 | 16800 |
| KBK16X20X20 | 69241/16Y | 13.4 | 16 | 20 | 20 | 12900 | 17600 | |
| KBK16X20X21 | 14 | 16 | 20 | 21 | 12900 | 17600 | ||
| KBK16X20X22 | 15 | 16 | 20 | 22 | 13000 | 18700 | ||
| KBK16X21X19 | 59242/16 | 16 | 16 | 21 | 19 | 13000 | 18700 | |
| 17.5 | KBK17.5X22X16 | 9.3 | 17.5 | 22 | 16 | 11000 | 16300 | |
| 18 | KBK18X22X22 | 16.9 | 18 | 22 | 22 | 11500 | 17700 | |
| KBK18X22X23.5 | 18 | 18 | 22 | 23.5 | 11900 | 19000 | ||
| KBK18X22X24 | 18.4 | 18 | 22 | 24 | 12000 | 20000 | ||
| KBK18X22X25 | 19.1 | 18 | 22 | 25 | 12700 | 20100 | ||
| KBK18X23X21 | 18 | 18 | 23 | 21 | 9900 | 10100 | ||
| KBK18X23X23 | 69242/18 | 20 | 18 | 23 | 23 | 10500 | 12000 | |
| KBK18X24X20 | 49243/18 | 20 | 18 | 24 | 20 | 20000 | 25000 | |
| 20 | KBK20X24X30 | 22.1 | 20 | 24 | 30 | 14900 | 25500 | |
| KBK20X25X22 | 19.5 | 20 | 25 | 22 | 15200 | 22300 | ||
| KBK20X25X25 | 23 | 20 | 25 | 25 | 17100 | 24000 |
