جزئیات محصول:
|
نام: | مونتاژ غلتک سوزنی و قفس | نوع بلبرینگ سوزنی: | مونتاژ غلتک و قفس |
---|---|---|---|
جهت بارگذاری: | شعاعی | حلقه بیرونی: | بدون حلقه بیرونی |
تعداد ردیف های حلقه Raceway: | تک ردیف | اندازه استاندارد: | سیستم متریک |
مواد نورد عنصر: | فولاد | نوع بسته شدن: | باز، بدون مهر و موم |
نوع سوراخ روغن کاری: | بدون سوراخ | سفارشی: | استاندارد یا سفارشی در دسترس هستند |
برجسته: | مونتاژ غلتک و قفس سوزنی K55X63X20,مونتاژ غلتک سوزنی و قفس فولادی,بلبرینگ سوزنی فولاد ضد زنگ متریک |

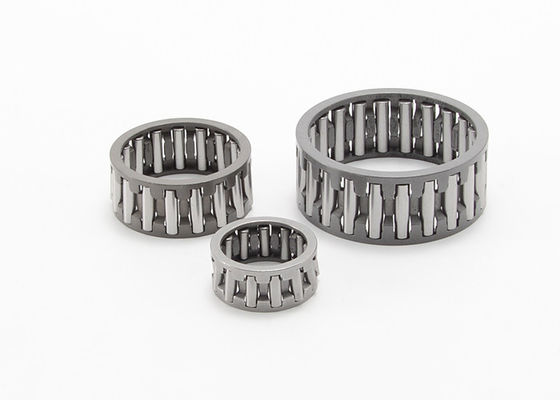

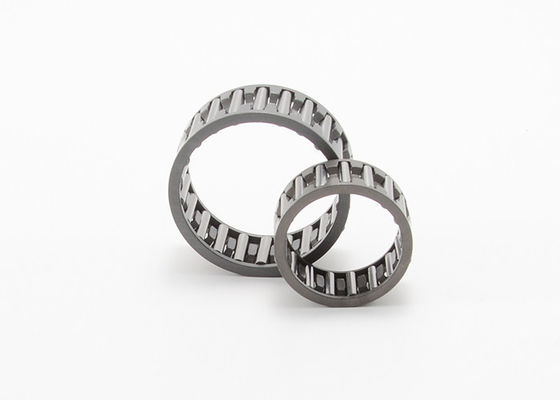

غلتک سوزنی و مونتاژ قفس قفس فولادی تک ردیف K55X63X20
جدا از مجموعه های غلتک سوزنی کامل، مجموعه غلتک سوزنی و قفس ساده ترین طراحی غلتک سوزنی است.غلتک های سوزنی و مجموعه های قفس از طراحی یک یا دو ردیفه هستند و شامل غلتک های قفس و سوزن می شوند.از آنجایی که ارتفاع بخش شعاعی آنها مستقیماً با قطر غلتک های سوزن مطابقت دارد، غلتک سوزنی و مجموعه های قفس امکان چیدمان یاتاقان را با کوچکترین پوشش شعاعی طراحی می کنند.اگر مسیرهای مسابقه با دقت هندسی بالا تولید شوند، می توان به دقت بالای شعاعی دست یافت.
از آنجایی که آنها حلقه بیرونی یا حلقه داخلی ندارند، مستقیماً روی شفت و در محفظه کار می کنند.شفت و سوراخ محفظه باید به عنوان راهروی بلبرینگ نورد طراحی شوند.فاصله شعاعی داخلی تحت تأثیر تحمل شفت و محفظه و همچنین درجه غلتک های سوزن است.مجموعه غلتک سوزنی و قفس باید به صورت محوری با استفاده از حلقه های محکم یا طراحی مناسب سازه مجاور با شانه های تکیه گاه قرار گیرند.
غلتک سوزنی شعاعی و مجموعههای قفس میتوانند بارهای شعاعی بالا را تحمل کنند و سرعت بالا را مجاز کنند.آنها مزایای ظرفیت حمل بار را از ترتیبات غلتک سوزنی کامل با مزایای سرعت یک یاتاقان قفس ترکیب می کنند و به راحتی سوار می شوند.
مشخصات قفس فولادی غلتک سوزن و قفس مونتاژ تک ردیف:
شفت قطر |
نام بلبرینگ |
جرم تقریبا |
ابعاد مرزی | رتبه بندی بار پایه | محدود کردن سرعت | ||||
کد فعلی | کد اصلی | Fw | D | سی | پویا | استاتیک | روغن | ||
میلی متر | g | میلی متر | ن | دور در دقیقه | |||||
48 | K48X54X19 | 39242/48 | 44 | 48 | 54 | 19 | 30000 | 60500 | 7500 |
K48X54X25 | 59242/48 | 55 | 48 | 54 | 25 | 31000 | 91000 | 7500 | |
50 | K50X55X13.5 | 31 | 50 | 55 | 13.5 | 17500 | 36000 | 7500 | |
K50X55X17 | 49241/50 | 35 | 50 | 55 | 17 | 21400 | 46500 | 7500 | |
K50X55X20 | 59241/50 | 39.4 | 50 | 55 | 20 | 26000 | 59500 | 7500 | |
K50X55X30 | 59243/50 | 59.4 | 50 | 55 | 30 | 38500 | 96500 | 7500 | |
K50X57X18 | 53.4 | 50 | 57 | 18 | 33000 | 62500 | 7000 | ||
K50X58X20 | 19244/50 | 64.9 | 50 | 58 | 20 | 35000 | 61500 | 7000 | |
K50X58X25 | 29244/50 | 81 | 50 | 58 | 25 | 43500 | 80500 | 7000 | |
52 | K52X57X12 | 24 | 52 | 57 | 12 | 17500 | 36000 | 7000 | |
55 | K55X60X20 | 43.4 | 55 | 60 | 20 | 28000 | 65500 | 6500 | |
K55X60X27 | 60.5 | 55 | 60 | 27 | 37500 | 96500 | 6500 | ||
K55X60X30 | 68.6 | 55 | 60 | 30 | 40500 | 10300 | 6500 | ||
K55X61X20 | 56 | 55 | 61 | 20 | 41000 | 11000 | 6500 | ||
K55X62X18 | 58.4 | 55 | 62 | 18 | 35000 | 69500 | 6500 | ||
K55X63X15 | 53 | 55 | 63 | 15 | 24500 | 40500 | 6500 | ||
K55X63X20 | 19243/55 | 73.3 | 55 | 63 | 20 | 39500 | 73500 | 6500 | |
K55X63X25 | 29243/55 | 88 | 55 | 63 | 25 | 49500 | 99500 | 6500 | |
K55X63X32 | 117 | 55 | 63 | 32 | 61500 | 129500 | 6500 | ||
K55X60X40 ZW | 96.5 | 55 | 60 | 40 | 48000 | 132000 | 6500 | ||
56 | K56X61X20 | 45 | 56 | 61 | 20 | 27000 | 64500 | 6500 | |
58 | K58X63X17 | 42 | 58 | 63 | 17 | 21500 | 63500 | 6000 | |
K58X64X19 | 53 | 58 | 64 | 19 | 24500 | 77500 | 6000 | ||
K58X65X18 | 52 | 58 | 65 | 18 | 34500 | 69500 | 6000 | ||
K58X65X38 ZW | 106 | 58 | 65 | 38 | 48500 | 106500 | 6000 | ||
60 | K60X65X20 | 49241/60 | 50.5 | 60 | 65 | 20 | 29000 | 71500 | 6000 |
K60X65X30 | 69241/60 | 71.2 | 60 | 65 | 30 | 42000 | 115500 | 6000 | |
K60X68X20 | 19243/60 | 79 | 60 | 68 | 20 | 43000 | 84500 | 5500 | |
K60X68X23 | 94 | 60 | 68 | 23 | 49000 | 100500 | 5500 | ||
K60X68X25 | 29243/60 | 97 | 60 | 68 | 25 | 52500 | 110500 | 5500 | |
K60X68X27 | 98 | 60 | 68 | 27 | 59000 | 120500 | 6000 | ||
K60X75X42 | 240 | 60 | 75 | 42 | 11300 | 19200 | 5500 | ||
K60X66X33 ZW | 104 | 60 | 66 | 33 | 45500 | 111500 | 6000 | ||
K60X66X40 ZW | 116 | 60 | 66 | 40 | 57500 | 150500 | 5500 | ||
K60X68X30 ZW | 136 | 60 | 68 | 30 | 44000 | 87500 | 5500 | ||
K60X68X34 ZW | 140 | 60 | 68 | 34 | 47500 | 95500 | 5500 | ||
62 | K62X70X40 ZW | 147.5 | 62 | 70 | 40 | 65500 | 145500 | 5500 | |
63 | K63X70X21 | 75 | 63 | 70 | 21 | 45000 | 100500 | 5500 | |
64 | K64X70X16 | 53 | 64 | 70 | 16 | 27500 | 59500 | 5500 |
65 | K65X70X20 | 49241/65 | 49 | 65 | 70 | 20 | 30000 | 76500 | 5500 |
K65X70X30 | 83 | 65 | 70 | 30 | 43500 | 93500 | 5500 | ||
K65X73X23 | 100 | 65 | 73 | 23 | 45500 | 93500 | 5000 | ||
K65X73X30 | 39243/65 | 126 | 65 | 73 | 30 | 56500 | 122500 | 5000 | |
68 | K68X74X20 | 49241/68 | 65 | 68 | 74 | 20 | 35000 | 83500 | 5000 |
K68X74X30 | 69241/68 | 97 | 68 | 74 | 30 | 46000 | 117500 | 5000 | |
K68X74X35 ZW | 79241/68 | 116 | 68 | 74 | 35 | 48000 | 124500 | 5000 | |
K68X75X20 | 120 | 68 | 75 | 32 | 53500 | 127500 | 4500 | ||
70 | K70X76X20 | 49241/70 | 70 | 70 | 76 | 20 | 35500 | 85500 | 4500 |
K70X76X30 | 69241/70 | 100 | 70 | 76 | 30 | 51500 | 138500 | 4500 | |
K70X78X25 | 29243/70 | 115 | 70 | 78 | 25 | 51500 | 111500 | 4500 | |
K70X78X30 | 39243/70 | 136 | 70 | 78 | 30 | 59500 | 134500 | 4500 | |
K70X80X30 | 29244/70 | 150 | 70 | 80 | 30 | 72500 | 147500 | 4500 | |
K70X78X46 ZW | 230 | 70 | 78 | 46 | 77500 | 18800 | 4500 | ||
72 | K72X80X20 | 19243/72 | 94 | 72 | 80 | 20 | 41000 | 84500 | 4500 |
73 | K73X79X20 | 69 | 73 | 79 | 20 | 36500 | 99500 | 4500 | |
75 | K75X81X20 | 49241/75 | 72 | 75 | 81 | 20 | 37000 | 93500 | 4500 |
K75X81X30 | 69241/75 | 106 | 75 | 81 | 30 | 51500 | 142000 | 4500 | |
K75X83X23 | 113 | 75 | 83 | 23 | 49500 | 108000 | 4000 | ||
K75X83X30 | 39243/75 | 147 | 75 | 83 | 30 | 91500 | 142000 | 4000 | |
K75X83X35 ZW | 49243/75 | 165 | 75 | 83 | 35 | 62500 | 146500 | 4000 | |
K75X83X40 ZW | 59243/75 | 190 | 75 | 83 | 40 | 72500 | 176500 | 4000 | |
80 | K80X86X20 | 49241/80 | 76 | 80 | 86 | 20 | 38000 | 97500 | 4000 |
K80X86X30 | 69241/80 | 114 | 80 | 86 | 30 | 55500 | 158500 | 4000 | |
K80X88X30 | 39243/80 | 141 | 80 | 88 | 30 | 71500 | 178500 | 4000 | |
K80X88X40 ZW | 59243/80 | 204 | 80 | 88 | 40 | 75500 | 191500 | 4000 | |
K80X88X46 ZW | 69243/80 | 235 | 80 | 88 | 46 | 87500 | 23000 | 4000 | |
85 | K85X92X20 | 29241/85 | 96 | 85 | 92 | 20 | 44000 | 107500 | 3500 |
90 | K90X97X20 | 29241/90 | 103 | 90 | 97 | 20 | 44500 | 112500 | 3000 |
K90X98X27 | 150 | 90 | 98 | 27 | 60500 | 149500 | 3000 | ||
K90X98X30 | 39242/90 | 172 | 90 | 98 | 30 | 67500 | 171500 | 3000 | |
95 | K95X102X20 | 29241/95 | 110 | 95 | 102 | 20 | 45500 | 122500 | 2900 |
K95X103X30 ZW | 39242/95 | 177 | 95 | 103 | 30 | 68500 | 179500 | 2900 | |
K95X103X40 ZW | 59242/95 | 250 | 95 | 103 | 40 | 82500 | 227500 | 2900 | |
100 | K100X107X21 | 120 | 100 | 107 | 21 | 47500 | 126500 | 2700 | |
K100X108X27 | 176 | 100 | 108 | 27 | 56500 | 142500 | 2700 | ||
K100X108X30 | 39242/100 | 190 | 100 | 108 | 30 | 70500 | 187500 | 2700 | |
105 | K105X112X21 | 123 | 105 | 112 | 21 | 47000 | 126500 | 2500 | |
K105X113X30 | 39242/105 | 198 | 105 | 113 | 30 | 71500 | 196500 | 2500 |
110 | K110X117X24 | 146 | 110 | 117 | 24 | 55500 | 157500 | 2300 | |
K110X118X30 | 39244/110 | 217 | 110 | 118 | 30 | 77500 | 218500 | 2300 | |
115 |
K115X123X27 |
200 | 115 | 123 | 27 | 63000 | 170000 | 4100 | |
K115X125X35 | 115 | 125 | 35 | 63000 | 170000 | 4100 | |||
K115X125X40 | 115 | 125 | 40 | 65000 | 175000 | 4100 | |||
120 | K120X127X24 | 165 | 120 | 127 | 24 | 59000 | 174000 | 4000 | |
125 | K125X133X35 | 275 | 125 | 133 | 35 | 86000 | 260000 | 3800 | |
130 | K130X137X24 | 170 | 130 | 137 | 24 | 61000 | 186000 | 3700 | |
145 | K145X153X26 | 262 | 145 | 153 | 26 | 74000 | 225000 | 3300 | |
155 | K155X163X26 | 265 | 155 | 163 | 26 | 75000 | 236000 | 3100 | |
160 | K160X170X46 | 550 | 160 | 170 | 46 | 152000 | 510000 | 3000 | |
165 | K165X173X26 | 320 | 165 | 173 | 26 | 81000 | 265000 | 3000 | |
175 | K175X183X32 | 400 | 175 | 183 | 32 | 99000 | 350000 | 2700 | |
185 | K185X195X37 | 607 | 185 | 195 | 37 | 128000 | 425000 | 2600 | |
195 | K195X205X37 | 620 | 195 | 205 | 37 | 133000 | 450000 | 2500 | |
210 | K210X220X42 | 740 | 210 | 220 | 42 | 154000 | 560000 | 2300 | |
220 | K220X230X42 | 790 | 220 | 230 | 42 | 158000 | 590000 | 2200 | |
240 | K240X250X42 | 850 | 240 | 250 | 42 | 164000 | 630000 | 2000 | |
265 | K265X280X50 | 1810 | 265 | 280 | 50 | 255000 | 860000 | 1800 |
