جزئیات محصول:
|
| نام: | غلتک سوزن و مجموعه قفس | توضیحات اصلی محصول: | مونتاژ غلتک سوزنی و قفس تک ردیفی |
|---|---|---|---|
| مهر و موم: | بدون مهر | ترخیص کالا از گمرک: | ترخیص عادی (CN) |
| مواد قفس: | پلیمید / فولاد | مواد بلبرینگ: | فولاد بلبرینگ |
| تعداد ردیف غلتک: | تک ردیف | اینچ - متریک: | متریک |
| مولفه: | فقط مونتاژ غلتک | سفارشی: | استاندارد یا سفارشی در دسترس هستند |
| برجسته: | غلتک سوزنی شعاعی تک ردیفی,غلتک سوزنی شعاعی K 10X13X10 TN,یاطاقان غلتکی تک ردیفه قفس پلیمید |
||

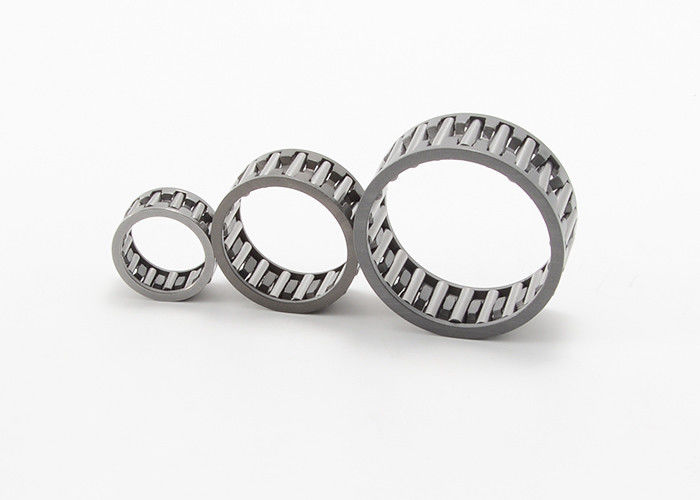

غلتک و مجموعه قفس شعاعی سوزن تک ردیف K 10X13X10 TN
مجموعه‌های غلتک سوزنی و قفس، بلبرینگ‌های مستقل و آماده نصب بدون حلقه‌های داخلی و خارجی هستند.در کاربردهایی که حفره شفت و محفظه می توانند به عنوان راهروها عمل کنند، مجموعه ها را می توان برای ایجاد ترتیبات یاتاقانی که به حداقل فضای شعاعی نیاز دارد استفاده کرد.از آنجایی که فاصله آرایش یاتاقان فقط تحت تأثیر طبقه بندی غلتکی و پایان شفت و محفظه قرار می گیرد، می توان به ترتیبات یاتاقان بسیار دقیقی دست یافت.
مشخصات مجموعه غلتک و قفس سوزن شعاعی تک ردیف:
|
شفت قطر |
نام بلبرینگ |
جرم تقریبا |
ابعاد مرزی | رتبه بندی بار پایه | محدود کردن سرعت | ||||
| کد فعلی | کد اصلی | Fw | دی | سی | پویا | استاتیک | روغن | ||
| میلی متر | g | میلی متر | ن | دور در دقیقه | |||||
| 3 | K 3X5X7 TN | 0.3 | 3 | 5 | 7 | 1.54 | 1.29 | 50000 | |
| K 3X5X9 TN | 0.4 | 3 | 5 | 9 | 1.71 | 1.48 | |||
| K 3X6X7 TN | 0.4 | 3 | 6 | 7 | 1.43 | 0.97 | 47000 | ||
| 4 | K 4X7X7 TN | 0.5 | 4 | 7 | 7 | 2.33 | 1.84 | 43000 | |
| K 4X7X10 TN | 0.7 | 4 | 7 | 10 | 2.35 | 1.92 | 39000 | ||
| 5 | K 5X8X8 TN | 29241/5 | 0.7 | 5 | 8 | 8 | 2300 | 1880 | 37000 |
| K 5X8X10 TN | 39241/5 | 0.9 | 5 | 8 | 10 | 2800 | 2450 | 37000 | |
| 6 | K 6X9X8 TN | 29241/6 | 0.8 | 6 | 9 | 8 | 25600 | 2240 | 35000 |
| K 6X9X10 TN | 39241/6 | 1 | 6 | 9 | 10 | 3300 | 3100 | 35000 | |
| K 6X10X13 TN | 19241/6 | 1.3 | 6 | 10 | 13 | 3500 | 2800 | 33000 | |
| 7 | K 7X10X8T N | 29241/7 | 0.9 | 7 | 10 | 8 | 2750 | 2550 | 32000 |
| K 7X10X10 TN | 39241/7 | 1.1 | 7 | 10 | 10 | 3350 | 3400 | 32000 | |
| 8 | K 8X11X8 TN | 29241/8 | 1.1 | 8 | 11 | 8 | 3000 | 2900 | 30000 |
| K 8X11X10 TN | 39241/8 | 1.7 | 8 | 11 | 10 | 3830 | 3950 | 30000 | |
| K 8X11X13 TN | 49241/8 | 1.8 | 8 | 11 | 13 | 5000 | 5700 | 30000 | |
| K 8X12X10 TN | 29242/8 | 1.3 | 8 | 12 | 10 | 4900 | 4600 | 30000 | |
| 9 | K 9X12X10 TN | 39241/9 | 1.5 | 9 | 12 | 10 | 4200 | 4700 | 30000 |
| K 9X12X13 TN | 19241/9 | 1.9 | 9 | 12 | 13 | 5500 | 6700 | 30000 | |
| 10 | K 10X13X10TN | 39241/10 | 1.6 | 10 | 13 | 10 | 4500 | 5250 | 27000 |
| K 10X13X13 TN | 39241/10 | 2.1 | 10 | 13 | 13 | 6000 | 7600 | 27000 | |
| K 10X13X16 TN | 2.2 | 10 | 13 | 16 | 6300 | 7800 | 27000 | ||
| K 10X14X10 TN | 29242/10 | 2.9 | 10 | 14 | 10 | 7000 | 7900 | 27000 | |
| K 10X14X13 TN | 3922/10 | 4.3 | 10 | 14 | 13 | 8000 | 9100 | 26000 | |
| K 10X16X12 TN | 19244/10 | 3.7 | 10 | 16 | 12 | 7000 | 9300 | 27000 | |
| 12 | K 12X15X9 TN | 2.7 | 12 | 15 | 9 | 4120 | 5210 | 25000 | |
| K 12X15X10 TN | 39241/12 | 1.9 | 12 | 15 | 10 | 4320 | 5730 | 25000 | |
| K 12X15X13 TN | 49241/12 | 2.4 | 12 | 15 | 13 | 6000 | 8100 | 25000 | |
| K 12X16X8 TN | 19242/12 | 2.9 | 12 | 16 | 8 | 1200 | 4700 | 25000 | |
| K 12X16X10 TN | 29242/12 | 3.4 | 12 | 16 | 10 | 6000 | 6900 | 25000 | |
| K 12X16X13 TN | 39242/12 | 3.8 | 12 | 16 | 13 | 7900 | 9200 | 25000 | |
| K 12X17X13 TN | 59242/12 | 4.4 | 12 | 17 | 13 | 9300 | 10000 | 24000 | |
| K 12X18X12 TN | 19244/12 | 5 | 12 | 18 | 12 | 9800 | 8000 | 24000 | |
| K 12X15X20 TN | K12X15X 20TN | 3.8 | 12 | 15 | 20 | 8200 | 12000 | 25000 | |
| 14 | K 14X17X10 | 4 | 14 | 17 | 10 | 5100 | 6800 | 23000 | |
| K 14X17X17 | 6.8 | 14 | 17 | 17 | 9300 | 14000 | 23000 | ||
| K 14X18X10 | 29242/14 | 4.8 | 14 | 18 | 10 | 6800 | 8300 | 23000 | |
| K 14X18X13 | 39242/14 | 6.3 | 14 | 18 | 13 | 8100 | 9800 | 23000 | |
| K 14X18X14 | 6.8 | 14 | 18 | 14 | 9200 | 12000 | 23000 | ||
| K 14X18X15 | 49242/14 | 7.3 | 14 | 18 | 15 | 10000 | 13000 | 23000 | |
| 14 | K 14X18X17 | 59242/14 | 8.1 | 14 | 18 | 17 | 10500 | 13900 | 23000 |
| K 14X20X12 | 19243/14 | 8.6 | 14 | 20 | 12 | 9900 | 10500 | 22000 | |
| 15 | K 15X18X14 | 5.3 | 15 | 18 | 14 | 7500 | 11000 | 23000 | |
| K 15X18X17 | 6.4 | 15 | 18 | 17 | 9600 | 15900 | 23000 | ||
| K 15X19X10 | 29242/15 | 5.1 | 15 | 19 | 10 | 7200 | 9000 | 22000 | |
| K 15X19X13 | 39241/15 | 7 | 15 | 19 | 13 | 8300 | 9800 | 22000 | |
| K 15X19X17 | 59241/15 | 8.8 | 15 | 19 | 17 | 10300 | 15000 | 22000 | |
| K 15X19X24 ZW | 79241/15 | 10.5 | 15 | 19 | 24 | 12800 | 20100 | 22000 | |
| K 15X22X13 | 29242/15 | 8.9 | 15 | 22 | 13 | 9700 | 11000 | 22000 | |
| K 15X22X12 | 19243/15 | 10 | 15 | 22 | 12 | 10000 | 13000 | 22000 | |
| K 15X21X15 | 39242/15 | 13 | 15 | 21 | 15 | 13800 | 16000 | 22000 | |
| K 15X21X21 | 18.2 | 15 | 21 | 21 | 18000 | 24000 | 22000 | ||
| 16 | K 16X20X10 | 29241/16 | 5.7 | 16 | 20 | 10 | 7600 | 9700 | 22000 |
| K 16X20X13 | 39241/16 | 7.1 | 16 | 20 | 13 | 8700 | 11300 | 22000 | |
| K 16X20X17 | 59241/16 | 9.2 | 16 | 20 | 17 | 11200 | 16300 | 22000 | |
| K 16X21X10 | 19242/16 | 3.7 | 16 | 21 | 10 | 9000 | 12000 | 22000 | |
| K 16X22X12 | 19243/16 | 10.4 | 16 | 22 | 12 | 11000 | 12000 | 21000 | |
| K 16X22X13 | 11.9 | 16 | 22 | 13 | 12000 | 13400 | 21000 | ||
| K 16X22X16 | 13.7 | 16 | 22 | 16 | 14300 | 17000 | 21000 | ||
| K 16X22X20 | 49243/16 | 16.7 | 16 | 22 | 20 | 18000 | 22300 | 21000 | |
| K 16X23X14 | 19244/16 | 20 | 16 | 23 | 14 | 19000 | 21000 | 19000 | |
| K 16X24X20 | 19245/16 | 24.9 | 16 | 24 | 20 | 21100 | 23000 | 20000 | |
| 17 | K 17X21X10 | 29241/17 | 5.6 | 17 | 21 | 10 | 7900 | 10100 | 21000 |
| K 17X21X13 | 39241/17 | 7.5 | 17 | 21 | 13 | 10000 | 14100 | 21000 | |
| K 17X21X17 | 59241/17 | 9.5 | 17 | 21 | 17 | 12000 | 17400 | 21000 | |
| K 17X23X14 | 29243/17 | 11.5 | 17 | 23 | 14 | 11000 | 15000 | 21000 | |
| 18 | K 18X22X10 | 29241/18 | 6.1 | 18 | 22 | 10 | 8200 | 9900 | 20000 |
| K 18X22X13 | 39241/18 | 7.7 | 18 | 22 | 13 | 9000 | 12100 | 20000 | |
| K 18X22X17 | 59241/18 | 10.8 | 18 | 22 | 17 | 11900 | 17600 | 20000 | |
| K 18X24X12 | 19243/18 | 11.6 | 18 | 24 | 12 | 11200 | 12900 | 20000 | |
| K 18X24X13 | 12.6 | 18 | 24 | 13 | 12900 | 14900 | 20000 | ||
| K 18X24X13.5 | 13 | 18 | 24 | 13.5 | 12900 | 14900 | 20000 | ||
| K 18X24X20 | 49243/18 | 19 | 18 | 24 | 20 | 20000 | 26500 | 20000 | |
| K 18X25X14 | 14.9 | 18 | 25 | 14 | 16500 | 18800 | 20000 | ||
| K 18X25X22 | 24.3 | 18 | 25 | 22 | 22900 | 28400 | 20000 | ||
| K 18X26X14 | 19 | 18 | 26 | 14 | 18000 | 20000 | 18000 | ||
| K 18X 8X16 | 19244/18 | 24 | 18 | 28 | 16 | 19000 | 18400 | 19000 | |
| 19 | K 19X23X13 | 8.2 | 19 | 23 | 13 | 9300 | 13000 | 20000 | |
| K 19X23X17 | 11.1 | 19 | 23 | 17 | 12000 | 18600 | 20000 |
| 20 | K 20X24X10 | 29241/20 | 6.5 | 20 | 24 | 10 | 8700 | 12100 | 19000 |
| K 20X24X12 | 8 | 20 | 24 | 12 | 9600 | 13800 | 19000 | ||
| K 20X24X13 | 39241/20 | 8.9 | 20 | 24 | 13 | 9600 | 13800 | 19000 | |
| K 20X24X17 | 59241/20 | 11.2 | 20 | 24 | 17 | 12400 | 20000 | 19000 | |
| K 20X26X12 | 19243/20 | 13.2 | 20 | 26 | 12 | 13100 | 15700 | 19000 | |
| K 20X26X16 | K9249/20 | 17.5 | 20 | 26 | 16 | 18000 | 25000 | 18500 | |
| K 20X26X17 | 39243/20 | 18.2 | 20 | 26 | 17 | 18700 | 25500 | 19000 | |
| K 20X26X20 | 49243/20 | 22 | 20 | 26 | 20 | 20600 | 28500 | 19000 | |
| K 20X28X20 | 19245/20 | 26.8 | 20 | 28 | 20 | 23400 | 28000 | 18000 | |
| K 20X28X25 | 29245/20 | 36.2 | 20 | 28 | 25 | 30000 | 28500 | 18000 | |
| K 20X30X30 | 39245/20 | 56 | 20 | 30 | 30 | 35000 | 41000 | 18000 | |
| 21 | K 21X25X13 | 9 | 21 | 25 | 13 | 9600 | 14500 | 19000 | |
| K 21X25X17 | 12 | 21 | 25 | 17 | 12800 | 21000 | 19000 | ||
| 22 | K 22X26X10 | 29241/22 | 7.1 | 22 | 26 | 10 | 8700 | 12900 | 18000 |
| K 22X26X13 | 39241/22 | 9.4 | 22 | 26 | 13 | 10000 | 15400 | 18000 | |
| K 22X26X17 | 59241/22 | 12.1 | 22 | 26 | 17 | 13100 | 22100 | 18000 | |
| K 22X27X13 | 29242/22 | 10.8 | 22 | 27 | 13 | 14000 | 23000 | 18000 | |
| K 22X28X17 | 39243/22 | 19.7 | 22 | 28 | 17 | 19000 | 26500 | 18000 | |
| K 22X28X23 | 59243/22 | 26 | 22 | 28 | 23 | 20000 | 27000 | 19000 | |
| K 22X29X16 | 19244/22 | 22.2 | 22 | 29 | 16 | 19500 | 25000 | 17000 | |
| K 22X30X15 TN | 14.4 | 22 | 30 | 15 | 19600 | 22900 | 17000 | ||
| K 22X30X20 | 19245/22 | 28 | 22 | 30 | 20 | 21000 | 23500 | 18900 | |
| K 22X32X24 | 43.4 | 22 | 32 | 24 | 33500 | 39500 | 16000 | ||
| 23 | K 23X35X16 TN | 30 | 23 | 35 | 16 | 24000 | 23400 | 15000 | |
| 24 | K 24X28X10 | 8.1 | 24 | 28 | 10 | 9400 | 14300 | 17000 | |
| K 24X28X13 | 10.1 | 24 | 28 | 13 | 10500 | 17000 | 17000 | ||
| K 24X28X17 | 9243/24 | 13.2 | 24 | 28 | 17 | 14000 | 24500 | 17000 | |
| K 24X29X13 | 13.5 | 24 | 29 | 13 | 13100 | 19100 | 16000 | ||
| K 24X30X17 | 21.5 | 24 | 30 | 17 | 19000 | 27000 | 16000 | ||
| K 24X30X31 | 39.1 | 24 | 30 | 31 | 27000 | 43000 | 16000 | ||
| 25 | K 25X29X10 | 29241/25 | 8.3 | 25 | 29 | 10 | 9700 | 14900 | 16000 |
| K 25X29X13 | 39241/25 | 10.4 | 25 | 29 | 13 | 10800 | 17900 | 16000 | |
| K 25X29X17 | 59241/25 | 13.7 | 25 | 29 | 17 | 14500 | 25500 | 16000 | |
| K 25X30X13 | 29242/25 | 12.9 | 25 | 30 | 13 | 14100 | 21300 | 16000 | |
| K 25X30X20 | 59242/25 | 20.5 | 25 | 30 | 20 | 21100 | 28000 | 16000 | |
| K 25X30X25 | 21 | 25 | 30 | 25 | 21700 | 40400 | 15000 | ||
| K 25X30X26 | 52436/25 | 21.6 | 25 | 30 | 26 | 20100 | 26500 | 15000 | |
| K 25X31X17 | 39243/25 | 21.8 | 25 | 31 | 17 | 19000 | 28000 | 16000 | |
| K 25X31X21 | 39243/25 | 26.2 | 25 | 31 | 21 | 24100 | 37500 | 16000 |
