جزئیات محصول:
|
| نام: | یاتاقان های پوسته کشیده شده فنجان سوزنی غلتک بلبرینگ | مواد بلبرینگ: | فولاد بلبرینگ |
|---|---|---|---|
| طراحی پایه: | طراحی پایان باز | آب بندی: | باز، بدون مهر و موم |
| متریک - اینچ: | سری اینچ | عناصر نورد: | مکمل کامل سوزن غلطک گریس حفظ شده است |
| محدوده اندازه: | اندازه Fw از 3 میلی متر تا 60 میلی متر | سفارشی: | استاندارد یا سفارشی در دسترس هستند |
| برجسته: | غلتک سوزنی فنجان روغن کشی شده,غلتک سوزنی فنجان کشیده شده کامل,یاطاقان غلتکی سوزنی نوع پوسته آب بندی باز |
||

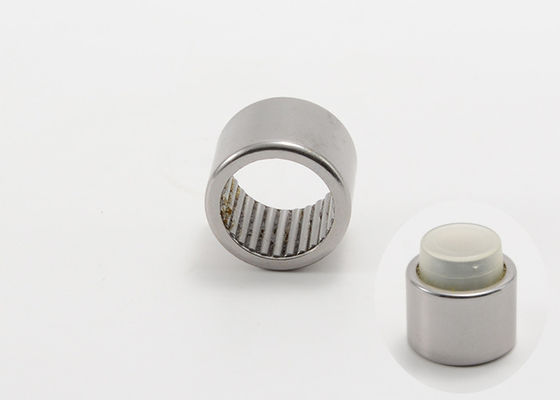

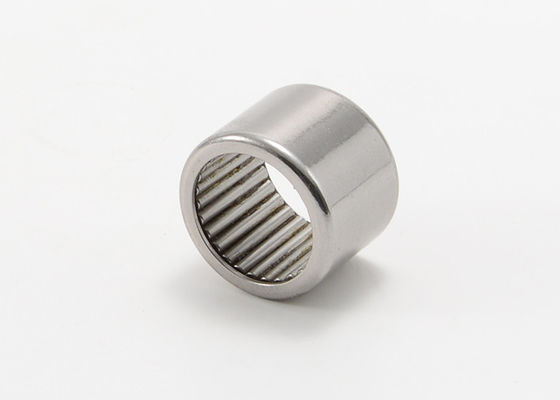

بلبرینگ پوسته فنجان سوزنی رول بلبرینگ مکمل کامل گریس حفظ شده SN68
بلبرینگ های سوزنی فنجانی کشیده شده دارای یک حلقه بیرونی با دیواره نازک عمیق هستند.غلتک های سوزنی فنجانی کشیده شده معمولاً در کاربردهایی استفاده می شوند که در آن سوراخ محفظه نمی تواند به عنوان مسیری برای مونتاژ غلتک سوزنی و قفس مورد استفاده قرار گیرد، اما در مواردی که آرایش یاتاقان بسیار فشرده و اقتصادی مورد نیاز است.این بلبرینگ ها با یک تداخل محکم در محفظه نصب می شوند.این امر طراحی ساده و اقتصادی حفره محفظه را امکان پذیر می کند، زیرا برای قرار دادن بیرینگ به صورت محوری به شانه ها یا حلقه های محکم نیازی نیست.
فنجان کشیده شده از فولاد سخت شده و غلتک سوزنی و مجموعه قفس این بلبرینگ ها یک واحد غیر قابل جدا شدن را تشکیل می دهند.
یاتاقان های پوسته ای فنجانی کشیده شده یاتاقان های غلتکی مکمل کامل مشخصات نگهداری گریس:
| شفت دیا. | نام بلبرینگ | ابعاد مرزی | رتبه بندی بار پایه | محدود کردن سرعت | |||
| Fw | D | سی | Cr | کور | روغن | ||
| میلی متر | میلی متر | ن | دور در دقیقه | ||||
| 6.35 | SN45 | 6.350 | 11.112 | 7.938 | 4350 | 4900 | 10000 |
| 7.938 | SN55 | 7.938 | 12.700 | 7.938 | 5600 | 6200 | 8300 |
| SN56 | 7.938 | 12.700 | 9.525 | 6800 | 8000 | 8300 | |
| SN57 | 7.938 | 12.700 | 11.113 | 6200 | 5800 | 8300 | |
| 9.525 | SN65 | 9.525 | 14.288 | 7.938 | 6200 | 7400 | 7100 |
| SN66 | 9.525 | 14.288 | 9.525 | 5800 | 5300 | 7100 | |
| SN68 | 9.525 | 14.288 | 12.700 | 7700 | 7700 | 7100 | |
| 11.112 | SN76 | 11.112 | 15.875 | 9.525 | 7600 | 11000 | 6300 |
| SN78 | 11.112 | 15.875 | 12.700 | 9900 | 16000 | 6300 | |
| 12.7 | SN88 | 12.700 | 17.462 | 12.700 | 11800 | 18400 | 5600 |
| SN810 | 12.700 | 17.462 | 15.875 | 12900 | 23600 | 5600 | |
| SN812 | 12.700 | 17.462 | 19.050 | 15900 | 29500 | 5600 | |
| 15.875 | SN105 | 15.875 | 20.638 | 7.938 | 6400 | 6700 | 4550 |
| 17.462 | SN116 | 17.462 | 22.225 | 9.525 | 9300 | 17100 | 4200 |
| 19.05 | SN128 | 19.050 | 25.400 | 12.700 | 15000 | 25000 | 3750 |
| 22.225 | SN148 | 22.225 | 28.575 | 12.700 | 17400 | 31500 | 3250 |
| 28.575 | SN1816 | 28.575 | 34.925 | 25.400 | 36500 | 90000 | 2600 |
