جزئیات محصول:
|
| نام: | فنجان کشیده شده سوزن غلتک انتهای باز | مواد بلبرینگ: | فولاد بلبرینگ |
|---|---|---|---|
| طراحی پایه: | پایان ها را باز کنید | راه حل های آب بندی: | بدون مهر |
| اندازه: | سری اینچ | عناصر نورد: | ست غلتکی سوزن کامل |
| قفس: | بدون قفس | محدوده اندازه: | اندازه Fw از 10 میلی متر تا 50 میلی متر |
| دمای عملیاتی: | -30 تا 120 درجه سانتی گراد | استاندارد: | DIN 618-1/ISO 3245 |
| برجسته: | بلبرینگ سوزنی فنجان کشیده شده با انتهای باز,بلبرینگ سوزنی فنجانی کامل,بلبرینگ سوزنی فنجان HN2520 |
||

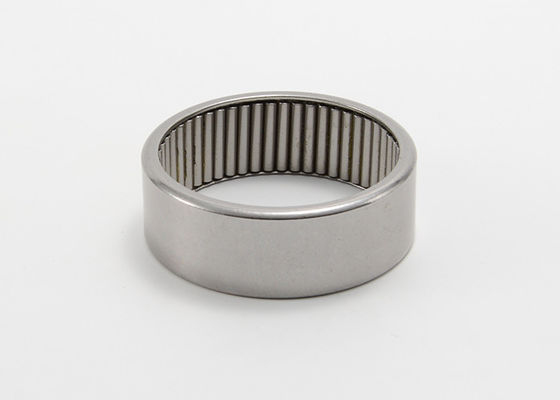

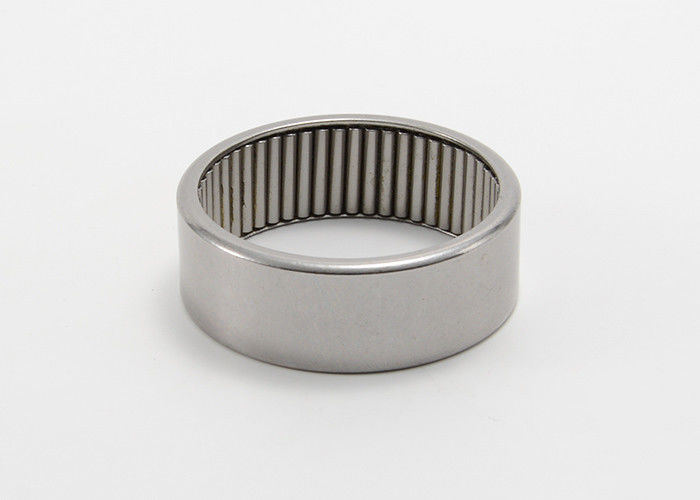

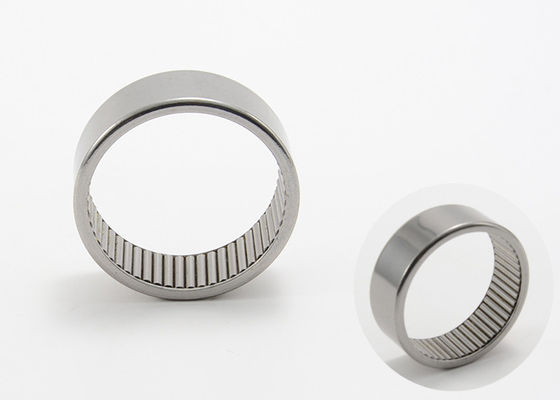

ست غلتک سوزن سوزنی با انتهای باز کامل فنجانی HN2520
غلتک های سوزنی فنجانی کشیده شده با انتهای باز و با انتهای بسته، غلتک های سوزنی با ارتفاع مقطع شعاعی بسیار کوچک هستند.آنها شامل حلقه های بیرونی فنجان با دیواره نازک و مجموعه های غلتکی سوزنی و قفس هستند که با هم یک واحد کامل را تشکیل می دهند.حلقه های بیرونی خود را با دقت ابعادی و هندسی سوراخ محفظه تطبیق می دهند.
بلبرینگ طراحی اصلی:
·آدر دسترس باز (بدون مهر و موم) یا مهر و موم شده در یک یا هر دو طرف (محلول های آب بندی)
· به صورت باز یا مهر و موم شده در دسترس هستند (محلول های آب بندی)
· برای چیدمان یاتاقان ها در جایی که در انتهای یک شفت قرار دارند مناسب هستند
· نیروهای هدایت محوری کوچک را به دلیل طراحی پروفیل بسته آنها در خود جای دهد پایان
· برای بارهای شعاعی بسیار سنگین در سرعت های متوسط مناسب هستند
· فقط با انتهای باز و بدون مهر و موم در دسترس هستند
بلبرینگ‌های سوزنی فنجانی کامل با یک گریس مخصوص برای محکم کردن غلتک‌ها در حین حمل و نقل عرضه می‌شوند.با این حال، توصیه می کنیم پس از نصب مجدد روغن کاری کنید.
غلتک سوزن فنجانی کشیده شده با انتهای باز کامل مجموعه غلتکی سوزن HN مشخصات نوع:
| نام بلبرینگ | جرم | ابعاد مرزی | r (دقیقه) | رتبه بندی بار پایه | بار حد خستگی | محدود کردن سرعت | |||
| Fw | دی | سی | Cr | کور | کور | روغن | |||
| g | میلی متر | میلی متر | ن | دور در دقیقه | |||||
| HN1010 | 4.6 | 10 | 14 | 10 | 0.4 | 7200 | 11100 | 1540 | 10000 |
| HN1210 | 5.3 | 12 | 16 | 10 | 0.4 | 8000 | 13400 | 11850 | 8600 |
| HN1212 | 10.5 | 12 | 18 | 12 | 0.8 | 10200 | 15200 | 1950 | 8000 |
| HN1412 | 12 | 14 | 20 | 12 | 0.8 | 11000 | 17500 | 2260 | 7100 |
| HN1516 | 14 | 15 | 21 | 16 | 0.8 | 15400 | 27500 | 3600 | 6700 |
| HN1612 | 13 | 16 | 22 | 12 | 0.8 | 12000 | 20300 | 2600 | 6300 |
| HN1816 | 20 | 18 | 24 | 16 | 0.8 | 17000 | 32500 | 4250 | 5700 |
| HN2016 | 22 | 20 | 26 | 16 | 0.8 | 18100 | 36500 | 4750 | 5200 |
| HN2020 | 29.5 | 20 | 26 | 20 | 0.8 | 22400 | 48000 | 6600 | 5200 |
| HN2520 | 39.6 | 25 | 32 | 20 | 0.8 | 28000 | 59000 | 7900 | 4200 |
| HN2820 | 44 | 28 | 35 | 20 | 0.8 | 30000 | 67000 | 9000 | 3800 |
| HN3520 | 54 | 35 | 42 | 20 | 0.8 | 33500 | 83000 | 11100 | 3100 |
| HN4020 | 60.5 | 40 | 47 | 20 | 0.8 | 36000 | 95000 | 12700 | 2750 |
| HN4520 | 66 | 45 | 52 | 20 | 0.8 | 38500 | 108000 | 14500 | 2470 |
| HN4525 | 85 | 45 | 52 | 25 | 0.8 | 47000 | 139000 | 19500 | 2470 |
| HN5020 | 85.3 | 50 | 58 | 20 | 0.8 | 44500 | 119000 | 16200 | 2220 |
| HN5025 | 107 | 50 | 58 | 25 | 0.8 | 54000 | 152000 | 21700 | 2220 |
