جزئیات محصول:
|
| نام: | مکمل کامل بلبرینگ غلتکی سوزن جام کشیده | اندازه گیری: | متریک |
|---|---|---|---|
| مواد بلبرینگ: | فولاد بلبرینگ | راه حل های آب بندی: | باز، بدون مهر و موم |
| محدوده اندازه: | اندازه Fw از 6 میلی متر تا 55 میلی متر | عناصر نورد: | غلتک های سوزنی |
| قفس: | بدون کیج | روانکاری: | گریس |
| تعداد عنصر نورد: | 1 | استانداردها: | ANSI/ABMA 18.2، ASTM F2162 |
| برجسته: | غلتک سوزنی متریک DL1210,غلتک سوزنی متریک مکمل کامل,یاطاقان غلتکی فنجانی با انتهای باز |
||

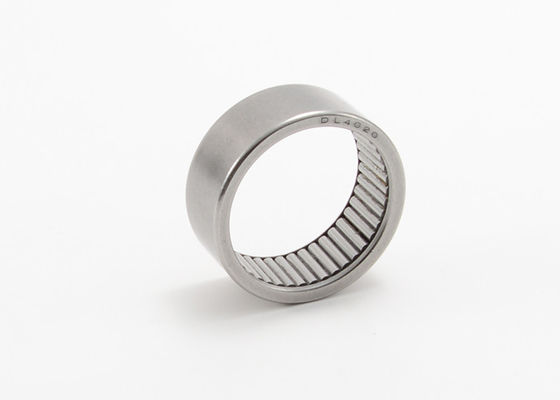

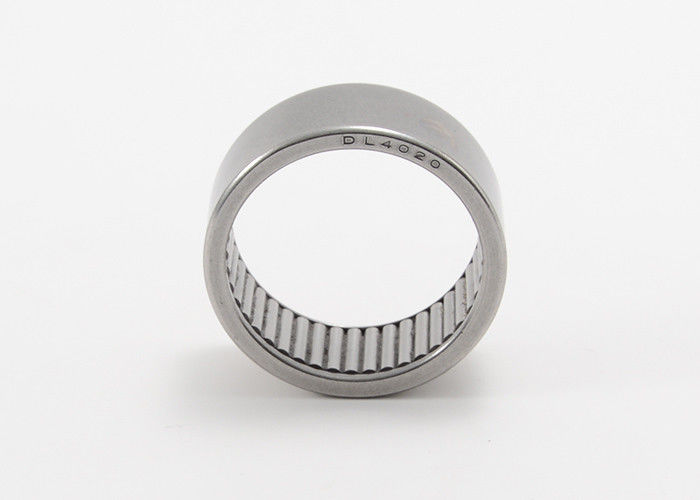

یاتاقان غلتکی سوزنی فنجانی با انتهای باز Metric DL1210
رولبرینگ های سوزنی فنجانی، که در سوراخ های 3 تا 140 میلی متری (1/8 تا 5 1/2 اینچ) موجود است، برای پشتیبانی از بارهای شعاعی و کاهش اصطکاک بین اجزای دوار طراحی شده اند.سطح مقطع کم بلبرینگ فنجان کشیده شده حداکثر قابلیت حمل بار را با حداقل فضای مورد نیاز فراهم می کند.
حلقه بیرونی به شکل یک فنجان به طور دقیق کشیده شده است و هیچ ماشینکاری بعدی برای ساخت مسیر بیرونی انجام نمی شود.رولبرینگ های سوزنی فنجانی در انتهای باز یا طرح های تکی و انتهایی بسته موجود هستند.آنها همچنین با یک یا دو مهر و موم یکپارچه در دسترس هستند.
MOUETTE مجموعه وسیعی از بلبرینگ های سوزنی فنجانی کشیده شده را عرضه می کند.این شامل:
بلبرینگ‌های سوزنی فنجانی کامل با یک گریس مخصوص برای محکم کردن غلتک‌ها در حین حمل و نقل عرضه می‌شوند.با این حال، توصیه می کنیم پس از نصب مجدد روغن کاری کنید.
مشخصات کامل یاتاقان غلتکی سوزنی فنجانی با انتهای باز Metric DL، سری DLF:
| شفت دیا. | نام بلبرینگ | جرم | ابعاد مرزی | C3 دقیقه | رتبه بندی بار پایه | محدود کردن سرعت | |||
| Fw | دی | سی | Cr | کور | روغن | ||||
| میلی متر | کیلوگرم | میلی متر | میلی متر | ن | دور در دقیقه | ||||
| 6 | DL6 10 | 0.004 | 6 | 12 | 10 | - | 2900 | 3800 | 50000 |
| DLF 6 10 | 0.004 | 6 | 12 | 10 | 7.7 | 2900 | 3800 | 50000 | |
| 8 | DL 8 10 | 0.005 | 8 | 14 | 10 | - | 4500 | 6500 | 37500 |
| DLF 8 10 | 0.006 | 8 | 14 | 10 | 7.7 | 4500 | 6500 | 37500 | |
| 9 | DL 9 14 12 | 0.006 | 9 | 14 | 12 | - | 6100 | 9200 | 33000 |
| DLF 9 14 12 | 0.007 | 9 | 14 | 12 | 9.7 | 6100 | 9200 | 33000 | |
| 10 | DL 10 12 | 0.008 | 10 | 16 | 12 | - | 7000 | 10900 | 30000 |
| DLF 10 12 | 0.009 | 10 | 16 | 12 | 9.7 | 7000 | 10900 | 30000 | |
| 12 | DL 12 10 | 0.008 | 12 | 18 | 10 | - | 6000 | 9700 | 25000 |
| DLF 12 10 | 0.008 | 12 | 18 | 10 | 7.7 | 6000 | 9700 | 25000 | |
| DL 12 12 | 0.009 | 12 | 18 | 12 | - | 7000 | 11500 | 25000 | |
| DLF 12 12 | 0.010 | 12 | 18 | 12 | 9.7 | 7000 | 11500 | 25000 | |
| 13 | DL 13 12 | 0.010 | 13 | 19 | 12 | - | 8500 | 14200 | 23000 |
| DLF 13 12 | 0.011 | 13 | 19 | 12 | 9.7 | 8500 | 14200 | 23000 | |
| 14 | DL 14 12 | 0.011 | 14 | 20 | 12 | - | 7900 | 13500 | 21500 |
| DLF 14 12 | 0.012 | 14 | 20 | 12 | 9.7 | 7900 | 13500 | 21500 | |
| 15 | DL 15 12 | 0.011 | 15 | 21 | 12 | - | 9400 | 16400 | 20000 |
| DLF 15 12 | 0.012 | 15 | 21 | 12 | 9.7 | 9400 | 16400 | 20000 | |
| 16 | DL 16 12 | 0.012 | 16 | 22 | 12 | - | 8700 | 15500 | 18500 |
| DLF 16 12 | 0.013 | 16 | 22 | 12 | 9.7 | 8700 | 15500 | 18500 | |
| 17 | DL 17 12 | 0.013 | 17 | 23 | 12 | - | 9000 | 16200 | 17500 |
| DLF 17 12 | 0.014 | 17 | 23 | 12 | 9.7 | 9000 | 16200 | 17500 | |
| 18 | DL 18 12 | 0.014 | 18 | 24 | 12 | - | 10700 | 19500 | 16500 |
| DLF 18 12 | 0.016 | 18 | 24 | 12 | 9.7 | 10700 | 19500 | 16500 | |
| DL 18 16 | 0.019 | 18 | 24 | 16 | - | 16000 | 29500 | 16500 | |
| DLF 18 16 | 0.021 | 18 | 24 | 16 | 13.7 | 16000 | 29500 | 16500 | |
| 20 | DL 20 12 | 0.015 | 20 | 26 | 12 | - | 10200 | 19500 | 15000 |
| DLF 20 12 | 0.017 | 20 | 26 | 12 | 9.7 | 10200 | 19500 | 15000 | |
| DL 20 16 | 0.020 | 20 | 26 | 16 | - | 16000 | 30500 | 15000 | |
| DLF 20 16 | 0.022 | 20 | 26 | 16 | 13.7 | 16000 | 30500 | 15000 | |
| 22 | DL 22 16 | 0.022 | 22 | 28 | 16 | - | 17000 | 33000 | 13500 |
| DLF 22 16 | 0.025 | 22 | 28 | 16 | 13.7 | 17000 | 33000 | 13500 | |
| 25 | DL 25 16 | 0.035 | 25 | 33 | 16 | - | 16000 | 32500 | 12000 |
| DLF 25 16 | 0.039 | 25 | 33 | 16 | 13.7 | 16000 | 32500 | 12000 | |
| DL 25 20 | 0.043 | 25 | 33 | 20 | - | 22800 | 46000 | 12000 | |
| DLF 25 20 | 0.047 | 25 | 33 | 20 | 17.7 | 22800 | 46000 | 12000 | |
| 28 | DL 28 20 | 0.047 | 28 | 36 | 20 | - | 24500 | 52000 | 11000 |
| DLF 28 20 | 0.051 | 28 | 36 | 20 | 17.7 | 24500 | 52000 | 11000 | |
| 30 | DL 30 16 | 0.040 | 30 | 38 | 16 | - | 21700 | 46500 | 10000 |
| DLF 30 16 | 0.045 | 30 | 38 | 16 | 13.7 | 21700 | 46500 | 10000 | |
| DL 30 20 | 0.050 | 30 | 38 | 20 | - | 26000 | 56000 | 10000 | |
| DLF 30 20 | 0.055 | 30 | 38 | 20 | 17.7 | 26000 | 56000 | 10000 | |
| DL 30 25 | 0.063 | 30 | 38 | 25 | - | 35500 | 76000 | 10000 | |
| DLF 30 25 | 0.068 | 30 | 38 | 25 | 22.7 | 35500 | 76000 | 10000 | |
| 35 | DL 35 16 | 0.046 | 35 | 43 | 16 | - | 24000 | 54000 | 8500 |
| DLF 35 16 | 0.053 | 35 | 43 | 16 | 13.7 | 24000 | 54000 | 8500 | |
| DL 35 20 | 0.057 | 35 | 43 | 20 | - | 29000 | 65000 | 8500 | |
| DLF 35 20 | 0.064 | 35 | 43 | 20 | 17.7 | 29000 | 65000 | 8500 | |
| 40 | DL 40 16 | 0.051 | 40 | 48 | 16 | - | 26500 | 62000 | 7500 |
| DLF 40 16 | 0.061 | 40 | 48 | 16 | 13.7 | 26500 | 62000 | 7500 | |
| DL 40 20 | 0.064 | 40 | 48 | 20 | - | 36000 | 84000 | 7500 | |
| DLF 40 20 | 0.074 | 40 | 48 | 20 | 17.7 | 36000 | 84000 | 7500 | |
| 44 | DL 44 16 | 0.056 | 44 | 52 | 16 | - | 23800 | 57000 | 6800 |
| DLF 44 16 | 0.066 | 44 | 52 | 16 | 13.7 | 23800 | 57000 | 6800 | |
| 47 | DL 47 16 | 0.060 | 47 | 55 | 16 | - | 25000 | 61000 | 6400 |
| DLF 47 16 | 0.071 | 47 | 55 | 16 | 13.7 | 25000 | 61000 | 6400 | |
| 50 | DL 50 12 | 0.047 | 50 | 58 | 12 | - | 20000 | 50000 | 6000 |
| DLF 50 12 | 0.061 | 50 | 58 | 12 | 9.7 | 20000 | 50000 | 6000 | |
| DL 50 18 | 0.071 | 50 | 58 | 18 | - | 36500 | 92000 | 6000 | |
| DLF 50 18 | 0.085 | 50 | 58 | 18 | 15.7 | 36500 | 92000 | 6000 | |
| DL 50 20 | 0.077 | 50 | 58 | 20 | - | 37000 | 93000 | 6000 | |
| DLF 50 20 | 0.091 | 50 | 58 | 20 | 17.7 | 37000 | 93000 | 6000 | |
| 55 | DL 55 20 | 0.086 | 55 | 63 | 20 | - | 39500 | 102000 | 5500 |
| DLF 55 20 | 0.102 | 55 | 63 | 20 | 17.7 | 39500 | 102000 | 5500 | |
