جزئیات محصول:
|
| نام: | مکمل کامل بلبرینگ غلتکی سوزن جام کشیده | مواد: | فولاد برای حلقه بیرونی، فولاد کروم 100Cr6 برای غلتک های سوزنی |
|---|---|---|---|
| طراحی پایه: | انتهای باز برای انواع B، BH / یک انتهای بسته برای انواع M-1، MH-1 | راه حل های آب بندی: | باز کن |
| اینچ - متریک: | سری اینچ | عناصر نورد: | غلتک های سوزنی |
| قفس: | مکمل کامل، Cageless | محدوده اندازه: | اندازه Fw از 3.175mm تا 139.700mm |
| رعایت استانداردها: | ANSI/ABMA 18.2، ASTM F2162 | سفارشی: | استاندارد یا سفارشی در دسترس هستند |
| برجسته: | بلبرینگ سوزنی کامل مکمل B 2820,یاتاقان سوزنی کامل مکمل انتهای باز,سوزن غلتکی فنجانی کشیده شده |
||

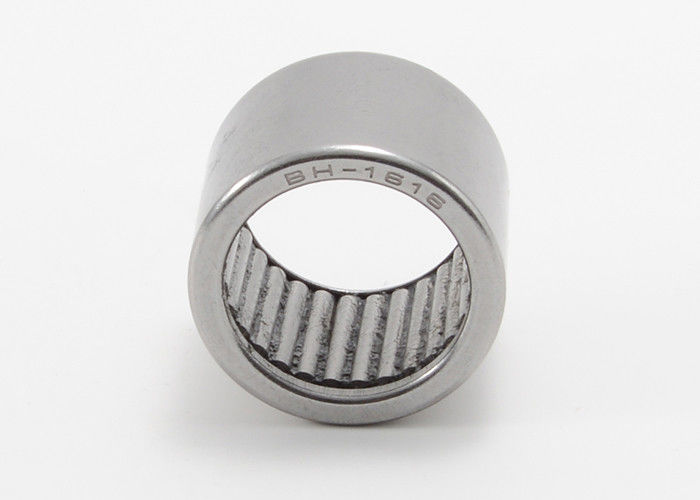

غلتک سوزنی جام تکمیلی کامل با انتهای باز B-2820
بلبرینگ های سوزنی فنجانی کشیده شده دارای یک حلقه بیرونی با دیواره نازک عمیق هستند.غلتک های سوزنی فنجانی کشیده شده معمولاً در کاربردهایی استفاده می شوند که در آن سوراخ محفظه نمی تواند به عنوان مسیری برای مونتاژ غلتک سوزنی و قفس مورد استفاده قرار گیرد، اما در مواردی که آرایش یاتاقان بسیار فشرده و اقتصادی مورد نیاز است.این بلبرینگ ها با یک تداخل محکم در محفظه نصب می شوند.این امر طراحی ساده و اقتصادی حفره محفظه را امکان پذیر می کند، زیرا برای قرار دادن بیرینگ به صورت محوری به شانه ها یا حلقه های محکم نیازی نیست.
درباره این سریال:
بلبرینگ های سوزنی فنجانی کامل کشیده شده با یک گریس مخصوص برای محکم کردن غلتک ها در حین حمل و نقل عرضه می شوند.با این حال، توصیه می کنیم پس از نصب مجدد روغن کاری کنید.
MOUETTE میزهای تعویض بیشتری مانند بلبرینگ سوزنی skf، بلبرینگ سوزنی ntn، یاتاقان سوزنی ntn، بلبرینگ سوزنی iko، یاطاقان سوزنی تورینگتون، یاتاقان سوزنی کویو، بلبرینگ سوزنی تیمکن، یاتاقان سوزنی rbc و بلبرینگ سوزنی mcgill را ارائه می دهد.
مشخصات بلبرینگ سوزن سوزنی کامل مکمل:
| شفت دیا. | نام بلبرینگ | ابعاد مرزی | X (حداکثر) | رتبه بندی بار پایه | محدود کردن سرعت | جرم | |||||
| پایان باز | انتهای بسته | Fw | D | سی | Cr | کور | روغن | پایان باز | انتهای بسته | ||
| میلی متر | میلی متر | ن | دور در دقیقه | کیلوگرم | |||||||
| 31.750 | B-208 | M-2081 | 31.750 | 38.100 | 12.70 | 2.29 | 18600 | 36600 | 3500 | 0.026 | 0.029 |
| B-2010 | M-20101 | 31.750 | 38.100 | 15.88 | 2.29 | 23900 | 50700 | 3500 | 0.032 | 0.044 | |
| B-2012 | M-20121 | 31.750 | 38.100 | 19.05 | 2.29 | 28900 | 64500 | 3500 | 0.039 | 0.045 | |
| B-2016 | M-20161 | 31.750 | 38.100 | 25.40 | 2.29 | 38200 | 92500 | 3500 | 0.052 | 0.059 | |
| B-2020 | M-20201 | 31.750 | 38.100 | 31.75 | 2.29 | 47200 | 121000 | 3500 | 0.065 | 0.073 | |
| BH-208 | MH-2081 | 31.750 | 41.275 | 12.70 | 3.05 | 19700 | 30000 | 5000 | 0.041 | 0.046 | |
| BH-2012 | MH-20121 | 31.750 | 41.275 | 19.05 | 3.05 | 33100 | 58700 | 5000 | 0.061 | 0.069 | |
| BH-2016 | MH-20161 | 31.750 | 41.275 | 25.40 | 3.05 | 44900 | 86700 | 5000 | 0.081 | 0.092 | |
| BH-2020 | MH-20201 | 31.750 | 41.275 | 31.75 | 3.05 | 56000 | 115000 | 5000 | 0.102 | 0.115 | |
| 33.338 | B-218 | M-2181 | 33.338 | 41.275 | 12.70 | 2.79 | 19300 | 33700 | 4100 | 0.034 | 0.039 |
| B-2110 | M-21101 | 33.338 | 41.275 | 15.88 | 2.79 | 25500 | 48500 | 4100 | 0.043 | 0.049 | |
| B-2120 | - | 33.338 | 41.275 | 31.75 | - | 52500 | 122000 | 4100 | 0.087 | - | |
| 34.925 | B-228 | M-2281 | 34.925 | 41.275 | 12.70 | 2.29 | 19500 | 40400 | 3200 | 0.028 | 0.032 |
| B-2212 | M-22121 | 34.925 | 41.275 | 19.05 | 2.29 | 30400 | 71200 | 3200 | 0.043 | 0.049 | |
| B-2216 | M-22161 | 34.925 | 41.275 | 25.40 | 2.29 | 40200 | 102000 | 3200 | 0.057 | 0.064 | |
| B-2220 | M-22201 | 34.925 | 41.275 | 31.75 | 2.29 | 49400 | 133000 | 3200 | 0.071 | 0.080 | |
| BH-228 | - | 34.925 | 44.450 | 12.70 | - | 21200 | 33500 | 4700 | 0.044 | - | |
| BH-2210 | - | 34.925 | 44.450 | 15.88 | - | 28500 | 48900 | 4700 | 0.055 | - | |
| BH-2212 | MH-22121 | 34.925 | 44.450 | 19.05 | 3.05 | 35300 | 64500 | 4700 | 0.066 | 0.075 | |
| BH-2216 | MH-22161 | 34.925 | 44.450 | 25.40 | 3.05 | 47600 | 94800 | 4700 | 0.088 | 0.100 | |
| BH-2220 | - | 34.925 | 44.450 | 31.75 | - | 59600 | 126000 | 4700 | 0.111 | 0.125 | |
| 38.100 | B-248 | M-2481 | 38.100 | 47.625 | 12.70 | 3.05 | 22300 | 37100 | 4300 | 0.048 | 0.054 |
| B-2410 | M-24101 | 38.100 | 47.625 | 15.88 | 3.05 | 29800 | 53800 | 4300 | 0.060 | 0.068 | |
| B-2412 | M-24121 | 38.100 | 47.625 | 19.05 | 3.05 | 36900 | 70700 | 4300 | 0.072 | 0.081 | |
| B-2414 | M-24141 | 38.100 | 47.625 | 22.23 | 3.05 | 43500 | 87600 | 4300 | 0.083 | 0.095 | |
| B-2416 | M-24161 | 38.100 | 47.625 | 25.40 | 3.05 | 49800 | 103000 | 4300 | 0.096 | 0.108 | |
| B-2420 | M-24201 | 38.100 | 47.625 | 31.75 | 3.05 | 61800 | 138000 | 4300 | 0.119 | 0.135 | |
| 41.275 | B-268 | - | 41.275 | 50.800 | 12.70 | - | 22800 | 39200 | 3900 | 0.051 | - |
| B-2610 | M-26101 | 41.275 | 50.800 | 15.88 | 3.05 | 30600 | 57400 | 3900 | 0.064 | 0.073 | |
| B-2616 | - | 41.275 | 50.800 | 25.40 | - | 51600 | 11200 | 3900 | 0.103 | - | |
| B-2620 | M-26201 | 41.275 | 50.800 | 31.75 | 3.05 | 64000 | 149000 | 3900 | 0.128 | 0.145 | |
| 44.450 | B-2812 | M-28121 | 44.450 | 53.975 | 19.05 | 3.05 | 39300 | 814000 | 3700 | 0.082 | 0.093 |
| B-2816 | M-28161 | 44.450 | 53.975 | 25.40 | 3.05 | 53400 | 121000 | 3700 | 0.110 | 0.124 | |
| B-2820 | - | 44.450 | 53.975 | 31.75 | - | 66300 | 160000 | 3700 | 0.137 | - | |
| B-2824 | M-26241 | 44.450 | 53.975 | 38.10 | 3.05 | 78700 | 199000 | 3700 | 0.165 | 0.186 | |
| 47.625 | B-308 | M-3081 | 47.625 | 57.150 | 12.70 | 3.05 | 25100 | 46300 | 3500 | 0.059 | 0.066 |
| B-3010 | - | 47.625 | 57.150 | 15.89 | - | 33600 | 67600 | 3500 | 0.073 | - | |
| B-3012 | - | 47.625 | 57.150 | 19.05 | - | 41500 | 88500 | 3500 | 0.088 | - | |
| B-3016 | M-30161 | 47.625 | 57.150 | 25.40 | 3.05 | 56000 | 130000 | 3500 | 0.117 | 0.132 | |
| 50.800 | B-328 | M-3281 | 50.800 | 60.325 | 12.70 | 3.05 | 25400 | 48000 | 3300 | 0.062 | 0.070 |
| B-3210 | - | 50.800 | 60.325 | 15.88 | - | 34200 | 70700 | 3300 | 0.078 | - | |
| B-3214 | - | 50.800 | 60.325 | 22.23 | - | 54300 | 115000 | 3300 | 0.108 | - | |
| B-3216 | M-32161 | 50.800 | 60.325 | 25.40 | 3.05 | 57400 | 138000 | 3300 | 0.124 | 0.140 | |
| B-3220 | M-32201 | 50.800 | 60.325 | 31.75 | 3.05 | 71600 | 183000 | 3300 | 0.155 | 0.175 | |
| B-3224 | M-32241 | 50.800 | 60.325 | 38.10 | 3.05 | 85000 | 228000 | 3300 | 0.186 | 0.211 | |
| B-3228 | M-32281 | 50.800 | 60.325 | 44.45 | 3.05 | 97400 | 273000 | 3300 | 0.217 | 0.245 | |
| 52.388 | BH-3312 | - | 52.388 | 64.292 | 19.05 | - | 46300 | 86700 | 4100 | 0.122 | - |
| BH-3316 | MH-33161 | 52.388 | 64.292 | 25.40 | 3.56 | 64000 | 133000 | 4100 | 0.162 | 0.184 | |
| BH-3324 | MH-33241 | 52.388 | 64.292 | 38.10 | 3.56 | 97000 | 226000 | 4100 | 0.244 | 0.276 | |
| 53.975 | B-348 | - | 53.975 | 63.500 | 12.70 | - | 26100 | 51200 | 3100 | 0.065 | - |
| B-3412 | - | 53.975 | 63.500 | 19.05 | - | 43600 | 99200 | 3100 | 0.098 | - | |
| B-3416 | M-34161 | 53.975 | 63.500 | 25.40 | 3.05 | 59200 | 147000 | 3100 | 0.131 | 0.148 | |
| B-3420 | - | 53.975 | 63.500 | 31.75 | - | 73400 | 194000 | 3100 | 0.164 | - | |
| B-3424 | M-34241 | 53.975 | 63.500 | 38.10 | 3.05 | 87200 | 242000 | 3100 | 0.196 | 0.223 | |
| 57.150 | B-3612 | M-36121 | 57.150 | 66.675 | 19.05 | 3.05 | 45800 | 105000 | 3000 | 0.103 | 0.117 |
| B-3616 | - | 57.150 | 66.675 | 25.40 | - | 62200 | 155600 | 3000 | 0.138 | - | |
| B-3620 | - | 57.150 | 66.675 | 31.75 | - | 77400 | 206000 | 3000 | 0.172 | - | |
| B-3624 | M-36241 | 57.150 | 66.675 | 38.10 | 3.30 | 92100 | 257000 | 3000 | 0.207 | 0.235 | |
| 66.675 | B-4216 | M-42161 | 66.675 | 76.200 | 25.40 | 3.30 | 66700 | 182000 | 2500 | 0.159 | 0.181 |
| 69.850 | B-4410 | - | 69.850 | 79.375 | 15.88 | - | 41000 | 98000 | 2500 | 0.104 | - |
| B-4412 | - | 69.850 | 79.375 | 19.05 | - | 50700 | 129000 | 2500 | 0.124 | - | |
| B-4416 | - | 69.850 | 79.375 | 25.40 | - | 69000 | 190000 | 2500 | 0.166 | - | |
| B-4420 | M-44201 | 69.850 | 79.375 | 31.75 | 3.30 | 85400 | 252000 | 2500 | 0.208 | 0.235 | |
| 88.900 | B-5612 | - | 88.900 | 101.600 | 19.05 | - | 64900 | 150000 | 2700 | 0.212 | - |
| 139.700 | B-8812 | - | 139.700 | 152.400 | 19.05 | - | 77000 | 231000 | 1600 | 0.325 | - |
