جزئیات محصول:
|
| نام: | غلتک سوزنی جام کشیده | مواد قفس: | فولاد ST14 |
|---|---|---|---|
| طراحی پایه: | پایان ها را باز کنید | نگهدارنده: | بلبرینگ با قفس فولادی |
| سیستم اندازه گیری: | اینچ | سلسله: | J تایپ کنید |
| نوع سوراخ روغن کاری: | بدون سوراخ | اجزاء: | حلقه بیرونی، غلتک های سوزنی و مجموعه قفس |
| رعایت استانداردها: | ANSI/ABMA 18.2، ASTM F2162 | سفارشی: | استاندارد یا سفارشی در دسترس هستند |
| برجسته: | یاتاقان سوزنی قفس J 65,یاتاقان سوزنی قفس دار فنجانی,بلبرینگ سوزنی دقیق انتهای باز |
||

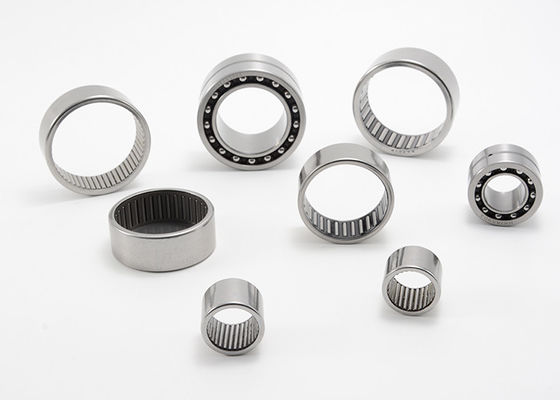

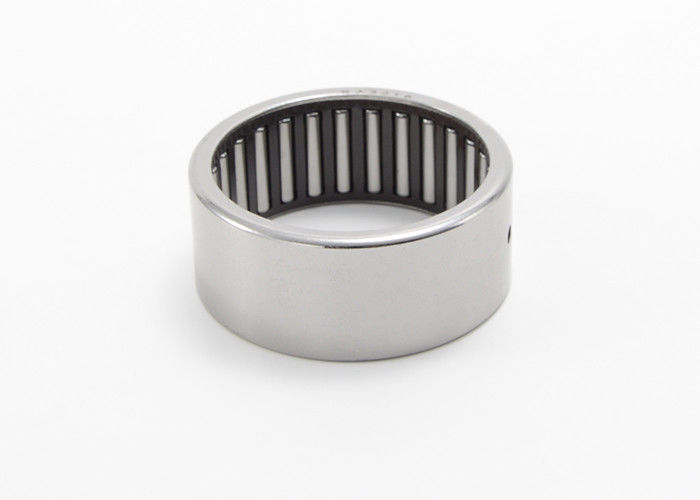

یاتاقان غلتکی سوزنی فنجانی با انتهای باز قفس فولادی سری J-65
بلبرینگ های سوزنی فنجانی کشیده شده دارای یک حلقه بیرونی با دیواره نازک عمیق هستند.غلتک های سوزنی فنجانی کشیده شده معمولاً در کاربردهایی استفاده می شوند که در آن سوراخ محفظه نمی تواند به عنوان مسیری برای مونتاژ غلتک سوزنی و قفس مورد استفاده قرار گیرد، اما در مواردی که آرایش یاتاقان بسیار فشرده و اقتصادی مورد نیاز است.این بلبرینگ ها با یک تداخل محکم در محفظه نصب می شوند.این امر طراحی ساده و اقتصادی حفره محفظه را امکان پذیر می کند، زیرا برای قرار دادن بیرینگ به صورت محوری به شانه ها یا حلقه های محکم نیازی نیست.
دو نوع بلبرینگ موجود در این سری وجود دارد.نوع قفسی و نوع کامل مکمل.نوع مناسب را می توان با توجه به شرایط عملیاتی انتخاب کرد.نوع قفسی دارای ساختاری است که در آن غلتک های سوزنی به طور دقیق توسط قفس و حلقه های رانش هدایت می شوند.این برای برنامه های کاربردی در چرخش با سرعت بالا مفید است.از طرف دیگر، غلتک سوزنی از نوع کامل مکمل برای کاربردهای سنگین در چرخش با سرعت کم مناسب است.
بررسی اجمالی:
برنامه های کاربردی:
نوع بلبرینگ او در طیف گسترده ای از ماشین آلات مانند اتومبیل، موتور سیکلت، ماشین های الکتریکی، ماشین ابزار، هوا فضا و تجهیزات اداری استفاده می شود.
یاتاقان غلتکی سوزن جام کشیده، انتهای باز، قفس فولادی، سری اینچ، J، نوع JH مشخصات:
|
شفت قطر |
نام بلبرینگ |
جرم تقریبا |
ابعاد مرزی | رتبه بندی بار پایه | محدود کردن سرعت | |||
| کد فعلی | Fw | D | سی | پویا | استاتیک | روغن | ||
| میلی متر | g | میلی متر | ن | دور در دقیقه | ||||
| 4.76 | J-35 | 4.76 | 8.73 | 9.525 | 257 | 352 | 75000 | |
| 6.35 | J-45 | 6.35 | 11.11 | 7.92 | 290 | 331 | 57000 | |
| J-47 | 6.35 | 11.11 | 11.13 | 473 | 617 | 57000 | ||
| 7.94 | J-55 | 7.94 | 12.7 | 7.92 | 315 | 383 | 44000 | |
| J-57 | 7.94 | 12.7 | 11.13 | 560 | 805 | 44000 | ||
| JH-57 | 7.94 | 14.29 | 11.13 | 696 | 849 | 47000 | ||
| 9.525 | J-65 | 9.525 | 14.29 | 7.92 | 358 | 474 | 36000 | |
| J-66 | 9.525 | 14.29 | 9.52 | 500 | 728 | 36000 | ||
| J-68 | 9.525 | 14.29 | 12.7 | 755 | 1240 | 36000 | ||
| JH-68 | 9.525 | 15.88 | 12.7 | 987 | 1370 | 38000 | ||
| 11.11 | J-78 | 11.11 | 15.88 | 12.7 | 882 | 1580 | 30000 | |
| JH-78 | 11.11 | 17.46 | 12.7 | 1060 | 1510 | 30000 | ||
| 12.548 | J-88K | 12.548 | 17.463 | 12.7 | 914 | 1710 | 26000 | |
| 14.288 | J-910 | 14.288 | 19.05 | 15.88 | 1190 | 2490 | 23000 | |
| J-108 | 15.88 | 20.64 | 12.7 | 970 | 1970 | 21000 | ||
| 15.88 | JH-1010 | 15.88 | 22.225 | 15.88 | 1280 | 2930 | 21000 | |
| 17.462 | JH-1112 | 17.462 | 23.812 | 19.05 | 1830 | 4610 | 19000 | |
| 19.05 | J-1212 | 19.05 | 25.4 | 19.05 | 2320 | 4880 | 18000 | |
| 22.225 | J-148 | 22.225 | 28.58 | 12.7 | 1640 | 3270 | 15000 | |
| JH-1412 | 22.225 | 30.16 | 19.05 | 2710 | 5450 | 15000 | ||
| JH-14160H | 22.225 | 30.162 | 25.4 | 2710 | 5450 | 15000 | ||
| 25.4 | JH-1616 | 25.4 | 33.34 | 25.4 | 4090 | 9570 | 13000 | |
| 28.58 | JH-1818 | 28.58 | 38.1 | 28.58 | 5440 | 12500 | 12000 | |
| 35.61 | JH-1470 | 35.61 | 57.2 | 17.8 | 5680 | 13500 | 10000 | |
| 41.275 | J-2616 | 41.275 | 50.8 | 25.4 | 5890 | 15600 | 7900 | |
| 50.8 | J-3216 | 50.8 | 60.32 | 25.4 | 6350 | 18400 | 6300 | |
