جزئیات محصول:
|
| نام: | غلتک سوزنی جام کشیده | نوع فنجان کشیده شده: | پایان ها را باز کنید |
|---|---|---|---|
| مواد بلبرینگ: | فولاد ST14 کربوره و کوئنچ شده | نوع سوراخ روغن کاری: | بدون سوراخ روغن کاری |
| اندازه: | اندازه های ترکیبی اینچ و متریک | عناصر نورد: | رولبرینگ جام کشیده مجهز به یک قفس یا دو قفس |
| روان کننده: | بدون | پوشش: | بدون |
| آب بندی: | بدون | سفارشی: | استاندارد یا سفارشی در دسترس هستند |
| برجسته: | غلتک سوزنی SCH1416 سنگین,غلتک سوزنی سنگین,انتهای رولبرینگ سوزنی سنگین |
||

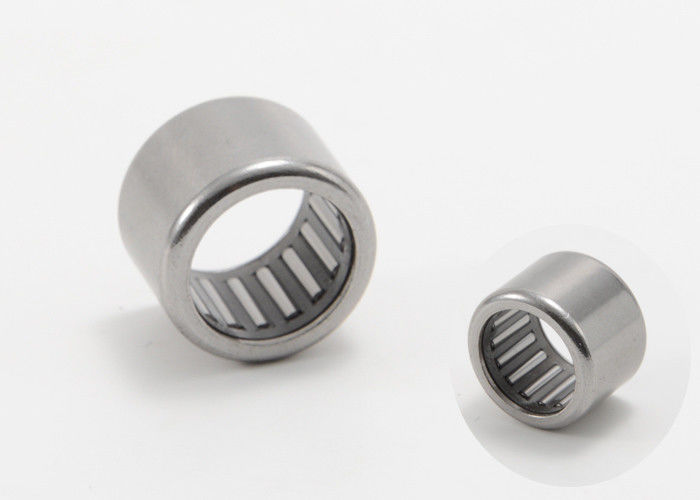

یاتاقان غلتکی سوزنی فنجانی با انتهای باز قفس فولادی سنگین سری اینچ SCH1416
رولبرینگ های سوزنی فنجانی دارای یک حلقه بیرونی با دیواره نازک عمیق هستند.غلتک های سوزنی فنجانی کشیده شده معمولاً در کاربردهایی استفاده می شوند که در آن سوراخ محفظه نمی تواند به عنوان مسیری برای مونتاژ غلتک سوزنی و قفس مورد استفاده قرار گیرد، اما در مواردی که آرایش یاتاقان بسیار فشرده و اقتصادی مورد نیاز است.این بلبرینگ ها با یک تداخل محکم در محفظه نصب می شوند.این امر طراحی ساده و اقتصادی حفره محفظه را ممکن می‌سازد، زیرا برای قرارگیری محوری یاتاقان به شانه‌ها یا حلقه‌های محکم نیازی نیست.
MOUETTE مجموعه وسیعی از بلبرینگ های سوزنی فنجانی کشیده شده را عرضه می کند.این شامل:
بلبرینگ های سوزنی فنجانی کشیده شده:
انتها باز یاتاقان غلتکی سوزنی فنجانی کشیده شده از جنس اینچ قفس فولادی جزئیات SCH:
|
شفت قطر |
نام بلبرینگ |
جرم تقریبا |
ابعاد مرزی | رتبه بندی بار پایه | محدود کردن سرعت | ||||
| کد فعلی | کد اصلی | Fw | دی | سی | پویا | استاتیک | روغن | ||
| میلی متر | کیلوگرم | میلی متر | ن | دور در دقیقه | |||||
| 12.7 | SCH 87 | 0.009 | 12.7 | 19.05 | 11.13 | ||||
| 14.29 | SCH 910 | 0.013 | 14.29 | 20.64 | 15.88 | ||||
| SCH 912 | 0.017 | 14.29 | 20.64 | 19.05 | |||||
| 15.875 | SCH 108 | 0.013 | 15.875 | 22.225 | 12.7 | ||||
| SCH 1012 | 0.019 | 15.875 | 22.225 | 19.05 | |||||
| 22.225 | SCH 1412 | 0.032 | 22.225 | 30.162 | 19.05 | ||||
| SCH 1413 | 22.225 | 30.162 | 20.64 | ||||||
| SCH 1413P | 22.225 | 30.162 | 20.64 | ||||||
| SCH 1416PP | 22.225 | 30.162 | 25.4 | ||||||
| SCH 1416 | 0.043 | 22.225 | 30.162 | 25.4 | |||||
| 25.4 | SCH 1612 | 0.036 | 25.4 | 33.338 | 19.05 | ||||
| SCH 1614P | 25.4 | 33.338 | 22.22 | ||||||
| SCH 1616 | 0.047 | 25.4 | 33.338 | 25.4 | |||||
| 28.575 | SCH 1812 | 0.048 | 28.575 | 38.1 | 19.05 | ||||
| SCH 1816 | 0.063 | 28.575 | 38.1 | 15.4 | |||||
| 31.75 | SCH 2016 | 0.071 | 31.75 | 41.28 | 25.4 | ||||
| 34.925 | SCH 2213P | 34.925 | 44.45 | 20.62 | |||||
| سری BCH | |||||||||
| 9.525 | BCH 68 | 0.0082 | 9.525 | 15.875 | 12.7 | 500 | 480 | 40000 | |
| 17.02 | BCH 06604 | 17.02 | 23.83 | 17.53 | |||||
| 31.75 | BCH 2020 | 0.0815 | 31.75 | 41.275 | 31.75 | 4080 | 7100 | 12000 | |
| سری BHA | |||||||||
| 12.7 | BHA 88ZOH | 0.0104 | 12.7 | 19.05 | 12.7 | 620 | 680 | 30000 | |
| BHA 810ZOH | 0.0125 | 12.7 | 19.05 | 15.88 | 900 | 1110 | 30000 | ||
| 17.462 | BHA 1112ZOH | 0.0193 | 17.462 | 23.812 | 19.05 | 1350 | 2020 | 25000 | |
| 25.4 | BHA 1612 | 0.0335 | 25.4 | 33.338 | 19.05 | 1970 | 3030 | 15000 | |
| 28.575 | BHA 1816ZOH | 0.06 | 28.575 | 38.1 | 25.4 | 3050 | 4950 | 13000 | |
| 31.75 | BHA 2020ZOH | 0.0815 | 31.75 | 41.275 | 31.75 | 4080 | 7100 | 12000 | |
